INSTRUKCJA OBSŁUGI Black Hawk+ GoXtreme

Aby zapewnić optymalne działanie urządzenia, należy zwrócić uwagę na następujące ważne informacje:

Karta MicroSD:

• Przed pierwszym użyciem karty pamięci należy upewnić się, że karta została sformatowana w urządzeniu (Ustawienia > Format).
• Maksymalna pojemność karty pamięci nie powinna być większa niż 64GB.

Użycie kart pamięci o pojemności przekraczającej maksymalną zalecaną pojemność może skutkować błędami w plikach.

- W celu uzyskania najlepszych rezultatów zalecamy używanie kart Micro SD wysokiej jakości, klasy 10 z U3 High Speed lub wyższych.

Upewnij się, że podczas nagrywania filmów w rozdzielczości 4K używana jest karta pamięci klasy U3.

Korzystanie z niższej karty może powodować problemy z szybkością transferu danych ze względu na duże rozmiary plików wideo 4K.

• Czas nagrywania zależy od wybranej rozdzielczości.
• Po osiągnięciu maksymalnego czasu nagrywania wideo wynoszącego ok. 29 minut kamera zatrzyma nagrywanie automatycznie. Nowe nagranie należy zresetować ręcznie.

Ładowanie:

• Przed pierwszym użyciem należy upewnić się, że urządzenie jest całkowicie naładowane.
• Podczas ładowania należy trzymać urządzenie z dala od dzieci.
• Upewnij się, że urządzenie jest wyłączone podczas ładowania. Jeśli urządzenie włącza się automatycznie po podłączeniu do źródła zasilania, należy je wyłączyć w celu pełnego naładowania.

Urządzenie podłączone do zasilania i włączone nie będzie się ładować.

- Urządzenie powinno być ładowane wyłącznie przez port USB komputera lub zasilacz USB o maksymalnej pojemności 1000 mAh.

- Przed użyciem urządzenia należy odłączyć podłączony kabel USB.

- Żywotność baterii - w zależności od ustawień i temperatury zewnętrznej - wynosi do 90 minut w optymalnych warunkach.

Połączenie WiFi:

- Upewnij się, że pobrałeś odpowiednią aplikację dla swojego modelu urządzenia.

- Należy pamiętać, że bezprzewodowy transfer plików za pomocą aplikacji nie jest możliwy w przypadku filmów o rozdzielczości wyższej niż 1080p. Dostęp do plików o rozdzielczości wyższej niż 1080p można uzyskać tylko z komputera za pomocą czytnika kart.

Instrukcje bezpieczeństwa:

⚠ UWAGA: Urządzenie nie jest odpowiednie dla dzieci poniżej 36 miesiąca życia z powodu ryzyka zadławienia.
⚠ UWAGA: Zawsze należy chronić urządzenie przed upadkiem i uderzeniami.

• Zachowaj odpowiednią odległość od obiektów, które generują silne pole magnetyczne lub fale radiowe, aby zapobiec uszkodzeniu produktu lub wpłynąć na jakość dźwięku i obrazu.
• Urządzenie należy przechowywać w chłodnym (w temperaturze pokojowej) miejscu suchym i wolnym od kurzu oraz nigdy nie wystawiać go na działanie wysokich temperatur lub stałego bezpośredniego światła słonecznego.
• W mało prawdopodobnym przypadku przegrzania, dymu lub nieprzyjemnych zapachów wydobywających się z urządzenia, należy natychmiast odłączyć je od kabla ładującego i wyjąć baterię, aby uniknąć pożaru.

⚠ UWAGA: Przed użyciem kamery w wodzie należy upewnić się, że wszystkie pokrywy i zamknięcia kamery i obudowy podwodnej są zamknięte i uszczelnione.

• Po użyciu w słonej lub chlorowanej wodzie należy oczyścić obudowę i pozostawić ją do wyschnięcia.
• Urządzenie nie powinno być narażone na działanie wysokich temperatur i wilgotności, aby zapobiec kondensacji pary wodnej wewnątrz obudowy lub za obiektywem.
• Po użyciu pod wodą, obudowę należy pozostawić otwartą, aby uniknąć kondensacji.

Wstęp

Ten produkt to wysokiej jakości urządzenie do nagrywania wideo o wysokiej rozdzielczości.

Wykorzystuje wiodące w swojej klasie komponenty, aby zapewnić szeroki zakres zaawansowanych funkcji, w tym: nagrywanie wideo z wysoką częstotliwością klatek na sekundę, fotografowanie, kolorowy wyświetlacz o przekątnej 2" oraz wbudowany moduł WiFi

Cechy produktu

1. Ekran o pełnej rozdzielczości 2"
2. Maks. rozdzielczość 14MP
3. WiFi do podglądu na żywo i przesyłania plików
4. Wyjście HDMI
5. Obsługuje karty pamięci masowej o maksymalnej pojemności 64 GB (nie dołączona do zestawu)
6. Wiele formatów zapisu wideo: 4K /2,7K/1080P/720P
7. Obsługuje format nagrywania wideo w formacie MOV
8. Funkcja obsługi pilota zdalnego sterowania (pilot nie jest dołączony do zestawu)

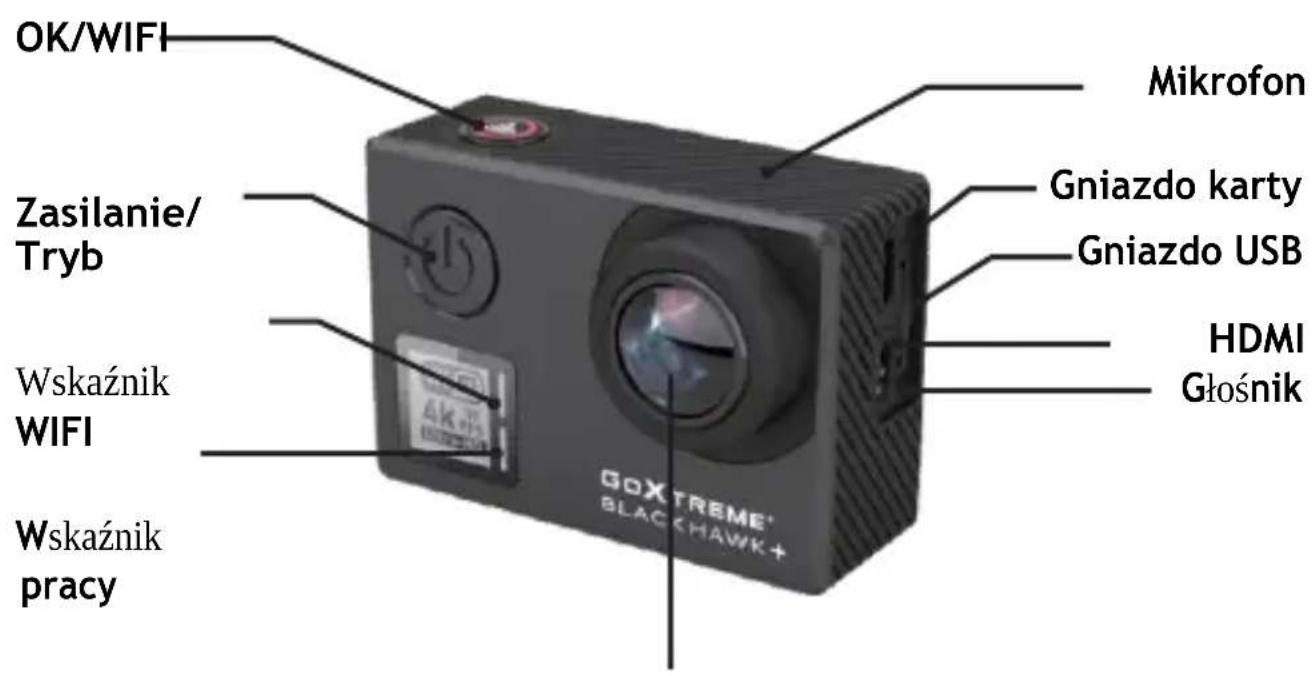

OPIS PRODUKTU

OK/WIFI Zasilanie/ Tryb Wskaźnik WIFI Wskaźnik pracy Mikrofon Gniazdo karty Gniazdo USB HDMI Głośnik GOXTREME' BLACKHAWK+

Obiektyw

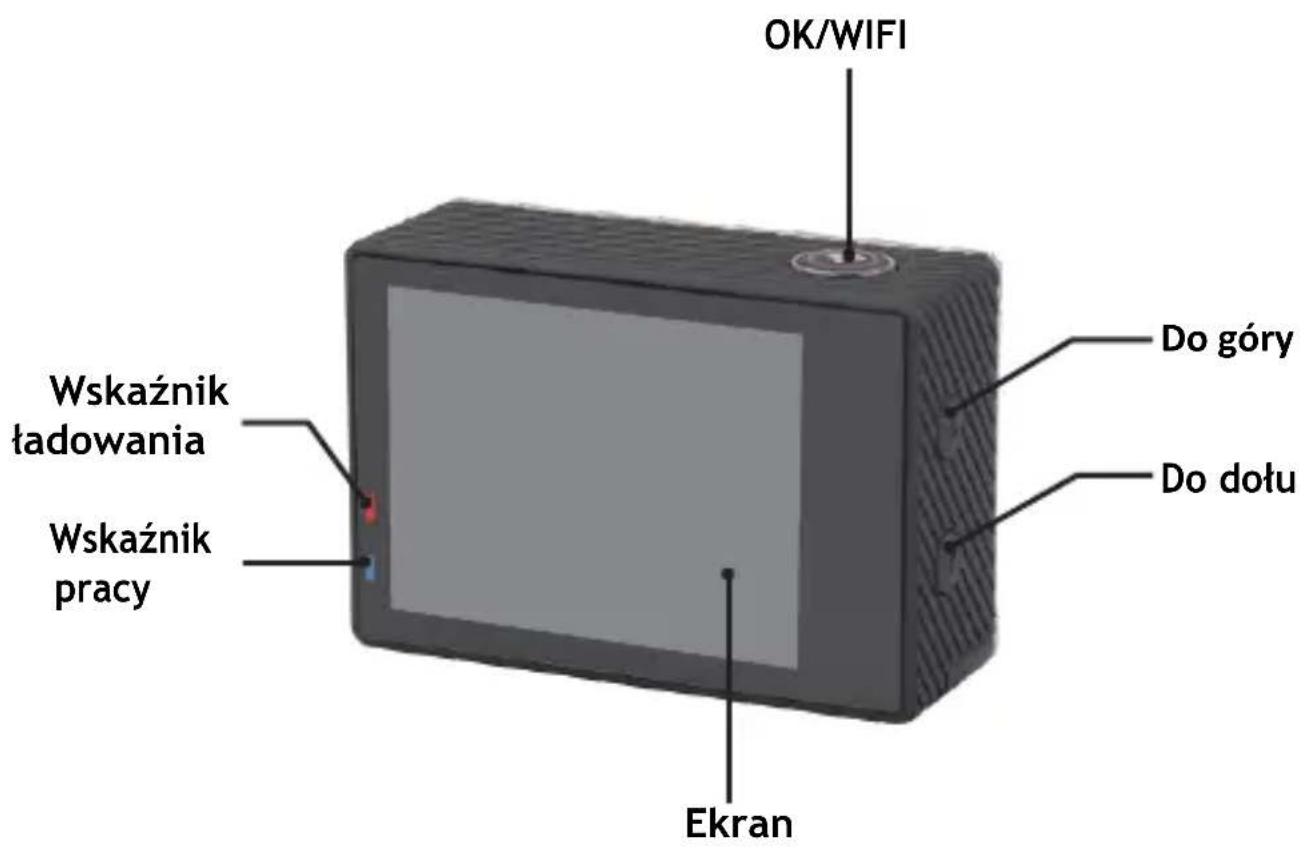

OK/WIFI Do góry Do dołu Wskaznik ładowania Wskaznik pracy Ekran

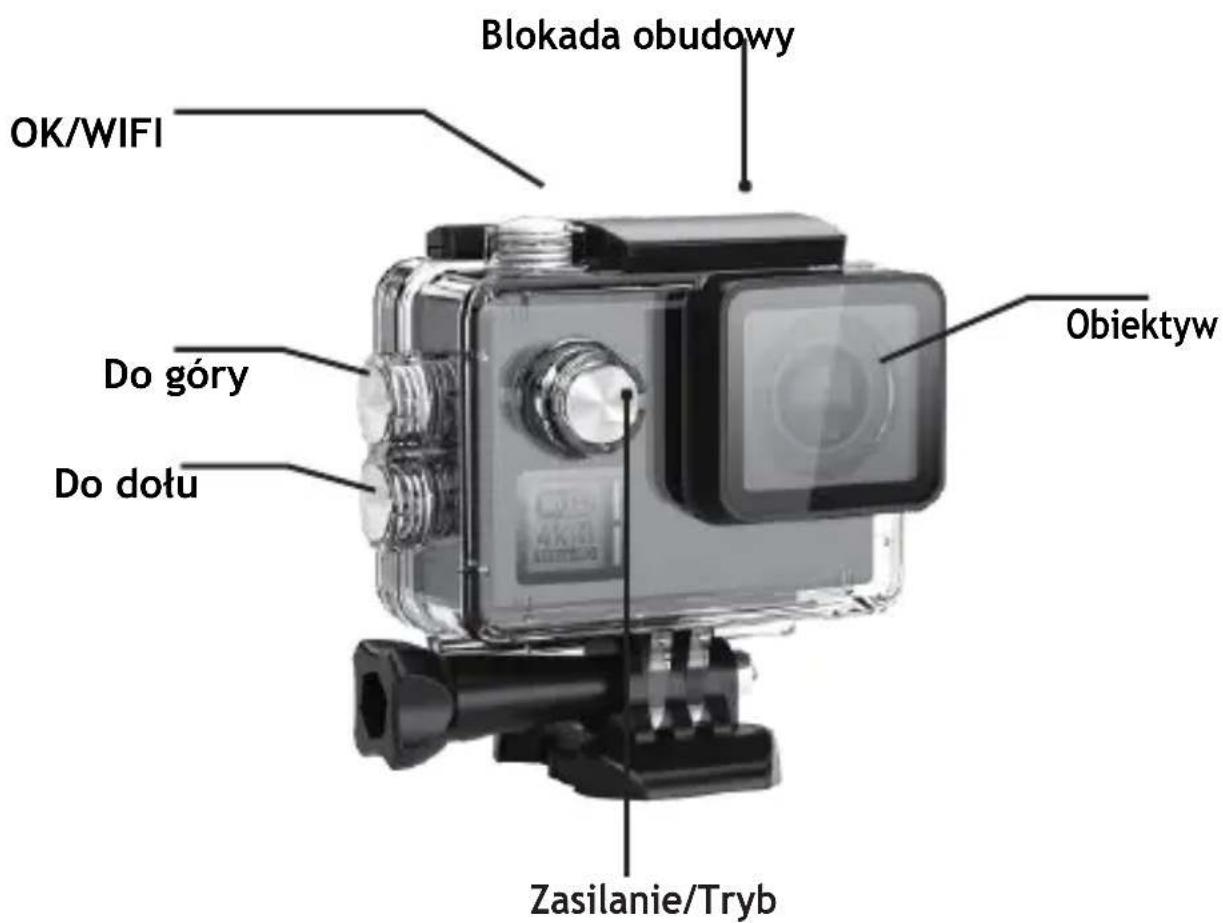

OPIS WODOSZCZELNEJ OBUDOWY

Blokada obudowy OK/WIFI Obiektyw Do góry Do dotu Zasilanie/Tryb

Funkcje

Wkładanie karty micro SD

Uwaga: Proszę wybrać markową kartę U3 micro SD i sformatować kartę pamięci przy użyciu aparatu przed pierwszym użyciem.

Instalacja i wyjmowanie baterii

A. Komora baterii może być zabezpieczona przed przypadkowym otwarciem. Na komorze baterii znajduje się przycisk blokujący. Aby otworzyć komorę baterii, odblokować ją i przesunąć w kierunku pokazanym na pokrywie.
B. Zamontuj baterię w aparacie w sposób oznaczony symbolami +/- i w kierunku strzałek oznaczonych na baterii.
C. Wyjmowanie baterii: Otwórz pokrywę baterii i wyjmij baterię.
Uwaga: Przed każdym użyciem należy zablokować pokrywę komory baterii.

Ładowanie baterii

A. Akumulator można naładować podłączając go do komputera lub zasilacza.
B. Kamera może nagrywać filmy wideo podczas ładowania (przełączyć się w tryb montowany w pojeździe w menu).
C. Kamera musi być ładowana, gdy jest wyłączona.

Włączanie i wyłączanie kamery

Naciśnij i przytrzymaj przycisk zasilania przez 3-5 sekund, aby włączyć/wyłączyć.

Przełączanie trybu pracy

Krótkie naciśnięcie przycisku zasilania zmienia tryb pracy aparatu w następującej kolejności: zapis wideo / sesja zdjęciowa / odtwarzanie / menu

Kontrola WiFi

Przed użyciem funkcji WiFi Control, proszę zainstalować aplikację iSmart DV na swoim smartfonie lub tablecie PC. Po włączeniu aparatu, naciśnij przycisk WiFi na 2 sekundy, aby aktywować lub dezaktywować funkcję WiFi. Po włączeniu funkcji WiFi na wyświetlaczu pojawi się symbol WiFi.

Gdy wskaźnik WiFi zmieni kolor na zielony, aparat fotograficzny jest gotowy do podłączenia do smartfonu lub tabletu.

Otwórz ustawienia WiFi w telefonie komórkowym, aby wyszukać aparat fotograficzny: GoXtreme z dostępnych sieci bezprzewodowych. (Hasło zakończenia połączenia to 1234567890).

Uruchom oprogramowanie iSmart DV.

Jak nagrywać filmy i konfigurować ustawienia nagrywania?

Nagrywanie wideo

Przejdź do trybu nagrywania, a w lewym górnym rogu ekranu pojawi się ikona.

Naciśnij OK, aby rozpocząć nagrywanie, a ikona zacznie migać.

Wciśnij "OK" ponownie, aby zatrzymać nagrywanie, a ikona zniknie.

Fotografowanie i ustawianie zdjęć

Włącz aparat i naciśnij "Mode", aby wybrać "Photo shooting mode".

Ikona w lewym górnym rogu ekranu wskazuje, że aparat znajduje się w trybie fotografowania.

Naciśnij "OK", aby zrobić zdjęcie.

Przechowywanie i odtwarzanie plików

Przełączyć aparat w tryb odtwarzania.

Wybierz pliki za pomocą strzałek UP i DOWN, a następnie odtwórz i zatrzymaj filmy wideo lub przejrzyj

zdjęcia naciskając spust migawki (OK).

Możesz również przeglądać pliki na swoim smartfonie przez WiFi.

Uwaga: W mało prawdopodobnym przypadku, gdy aparat zamarznie podczas użytkowania, proszę usunąć i ponownie włóż baterię.

Specyfikacje
Sensor	Typ	12MP CMOS
Obiektyw	Focal Length	Lens f= 3.21mm
	F No.	F= 2.8
	Szeroki kąt	170°
Ekran		2” 320x240 TFT LCD
Skupienie	Typ	Stałe
Ekspozycja	Control	Programmed AE
	Compensation	± 2EV (0,33 EV) -2,0 / -1,0 / + 0,0 / + 1,0 / 2,0
	ISO	Auto, 100, 200, 400, 800, 1600
Balans bieli		Auto /Daylight / Shade / Shade/Tungsten Light / Fluorescencyjny/ Pod woda
Rozdzielczość wideo		4K 3840x2160 60fps / EIS 30fps2.7K 2704x1520 60fps / 30fps1920x1080 120fps / EIS 60fps / EIS 30fps1280x720 240fps / 200fps / 120fps / 60fps / 30fps
Stabilizacja obrazu		On/Off
	Pamięć	Dla kart MicroSD do 64GB (karta nie w zestawie)
	Video Encoder	H.264
	Wymiary obrazu	14M (4320x3240) przez interpolacje12M (4032x3024), 10MP(3648x2736)8M (3840x2160)5M (2592x1944)2M (1920x1080)
Wyjście wideo		HDMI: Support 1920x1080 P60, output With CECComposite: NTSC/PAL
Funkcja Time Lapse		OFF / 1 sec. / 3 sec. / 5 sec. / 10 sec. / 30 sec./60 sec.
Funkcje fotograficzne		Self Timer: OFF / 3 sec. / 5 sec. / 10 sec. / 20 sec.Burst Rate: OFF / 3 P/s / 7 P/s / 15 P/s /30P/sTime Lapse Photo Interval: OFF / 3 sec. / 5 sec. /10 sec. / 30sec. / 60 sec.Time Lapse photo shooting time: 5Min/10Min/15Min/20Min
	Tryb domyślny	Video
	EIS	On / OFF
	Wykrywanie ruchu	Niskie/Normalne/Wysokie
	Tryb TV	NTSC / PAL
	Light Freq.	50HZ / 60HZ
	Wyłączanie ekranu	OFF / 30 sec. / 1 min. / 2 min.
	WiFi LED	ON / OFF
	Ostrość	Mocna / Normalna / Delikatna
	Sceny	Normalny/Indoor/Outdoor/Krajobraz/Portret/Noc
	ISO	Auto / 100 / 200 / 400 / 800 / 1600 / 3200
	EV : 0.0	EV : -2.0 / -1.0 / +0.0 / +1.0 / +2.0
	Konfiguracja czasu	set-up time
	Format daty	Y/M/D,D/M/Y,M/D/Y
	Wi-Fi	ON / OFF
	WiFi SSID	GOXTREME
	Hasło WiFi	1234567890
	Format	YES/NO
	Ustawi enie	YES/NO
	Wersja	GOXTREME V1.0
Interfejs		USB 2.0: Doładowanie/transfer plików
Źródło zasilania		Akumulator litowo-jonowy 1050mAh
Wymiary		L: 61mm, W:42mm, H:23 mm(z częścią obiektywu będzie 33 mm)
Waga		około 78,5 g (z baterią)
Wsparcie		Pamiec masowaWindows XP (Service Pack 2) lubnowszy Mac OS X 10.5.11 lub

Wymagania systemowe
Dla systemu Windows	Komputer PC z procesorem lepszym niż Pentium 4 3,2 GHz*Windows XP (Service Pack 2) lub nowsze*Min. 1 GB pamięci RAM systemu.*Minimalnie 256 MB pamięci RAM*Port USB, CD-ROM

Wszystkie specyfikacje produktów są poprawne w momencie wydruku i mogą ulecanie bez wcześniejjszego powiadomienia.

Easypix GmbH zastrzega sobie prawo do błędów lub pominięć.

Aby uzyskać pomoc techniczną, prosimy odwiedzić nasz dział pomocy na www.easypix.eu.

DEKLARACJA ZGODNOŚCI

Producent niniejszym oświadcza, że oznakowanie CE zostało umieszczone na produkcie GoXtreme Black Hawk+ zgodnie z zasadniczymi wymaganiami i innymi odpowiednimi przepisami następujących dyrektyw europejskich:

2014/53/EU

2011/65/EC RoHs

2014/30/EU EMV

2012/19/EC WEEE

Deklarację zgodności można pobrać z:

http://www.easypix.info/download/pdf/doc_goxtreme_blackhawkplus.pdf

UTYLIZACJA

Utylizacja opakowania

Sortuj materiały opakowania. Do makulatury należy dodać karton i tekturę, folie należy poddać recyklingowi.

Unieszkodliwianie zużytego sprzętu elektrycznego i elektronicznego i/lub

baterii przez konsumentów w gospodarstwach domowych na terenie Unii Europejskiej.

Ten symbol na produkcie lub opakowaniu oznacza, że produktu nie wolno wyrzucać razem z odpadami komunalnymi. Stare urządzenie i/lub baterie/akumulatory należy zwrócić do odpowiednich punktów zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych i/lub baterii/akumulatorów. Aby uzyskać więcej informacji na temat recyklingu tego sprzętu i/lub baterii, należy skontaktować się z władzami lokalnymi, sklepem, w którym zakupiono sprzęt, lub firmą zajmującą się utylizacją odpadów. Recykling materiałów pomaga chronić zasoby naturalne i zapewnia bezpieczny sposób recyklingu dla zdrowia ludzkiego i środowiska.

Ostrzeżenie o baterii

• Nie należy demontować ani uderzać w baterię. Uważaj, aby nie zwarć baterii. Nie należy wystawiać baterii na działanie wysokich temperatur. Nie używaj baterii, jeśli przecieka lub rozszerza się.
• Zawsze ładować przez system. Jeśli bateria zostanie wymieniona na niewłaściwy typ, istnieje ryzyko wybuchu.
• Baterie należy przechowywać z dala od dzieci.
• Baterie mogą eksplodować, jeśli zostaną wystawione na działanie otwartego ognia. Nigdy nie wrzucać baterii do ognia.
• Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.
• Baterie należy wyjać i zutylizować oddzielnie przed wyrzuceniem urządzenia.

Ostrzeżenie o małych częściach

Aparat nie jest odpowiedni dla dzieci poniżej 3 roku życia ze względu na ryzyko uduszenia.
