MANUAL DE UTILIZADOR MD-W200i Esylux

DETECTORES DE MOVIMIENTO

DETECTORES DE MOVIMENTO

ДАТЧИКИ ДВИЖЕНИЯ

ABB./FIG. 3.2

PT • INSTRUÇÕES DE MONTAGEM E UTILIZAÇÃO

Parabéns pela aquisição deste produto de elevada qualidade da ESYLUX. Para assegurar um funcionamento correcto, leia atentamente as presentes instruções de utilização e conserve-as para uma futura consulta.

1 • INSTRUÇÕES DE SEGURANÇA

ATENÇÃO: Os trabalhos com corrente de 230 V apenas devem ser executados por pessoal técnico autorizado, observando as normas/disposições nacionais sobre instalações. Antes da montagem do produto deve-se cortar a tensão de rede.

O aparelho deve ser equipado com um interruptor de protecção de linha de 10 A do lado da entrada.

$$ \mu = \text { Abertura de contacto } < 1, 2 \text { mm } $$

O produto destina-se apenas a utilização adequada (descrita nas instruções de utilização). Não devem ser efectuados alterações, modificações ou envernizamento, sob risco de perda dos direitos de garantia. A existência de danos deve ser verificada logo após a desembalagem do aparelho. Em caso da existência de danos, o aparelho não deve ser colocado em funcionamento. Caso haja indicação de que o aparelho não possa ser operado sem perigo, este deve ser imediatamente desactivado e protegido contra uma operação inadvertida.

2 • DESCRICÃO

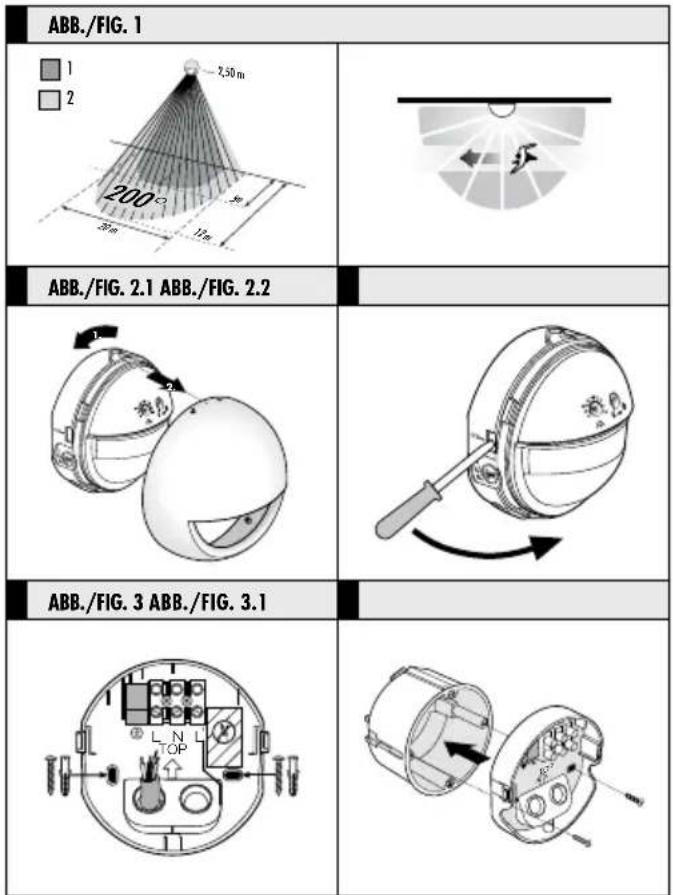

Os detectores de movimento ESYLUX são detectores passivos de infravermelhos, que reagem a fontes de calor em movimento (pessoas, veículos) (fig. 1 (1) De frente para o detector (2) Transversal ao detector). Quando o detector de movimento reconhecer alterações da radiação térmica no seu campo de detecção, liga o consumidor conectado (p. ex. iluminação) por uma duração ajustável, em função do valor de luminosidade ajustado. O detector de movimento ESYLUX MD-W200i está equipado com um programa de fábrica, com o qual o detector funciona de acordo com os valores pré-ajustados (10 Lux, 2 min.). Os valores podem ser alterados individualmente. Para os ajustes, tem duas possibilidades à disposição. Tanto de forma convencional através dos potenciómetros no aparelho ou de forma confortável através do controlo remoto ESYLUX Mobil-RCi-M adquirido opcionalmente.

3 • INSTALAÇÃO/MONTAGEM/CONEXÃO

Observe os seguintes pontos antes da montagem:

• Antes da montagem do produto, deve-se cortar a tensão da rede.

• Todos os dados de alcance referem-se a uma altura de montagem de 2,50 m (as divergências levam à alteração do campo de detecção).

• Obtém-se um funcionamento ideal (alcance máx.) se a montagem for efectuada de forma lateral à direcção de marcha (fig. 1).

• Deve ter-se em atenção de que há uma vista livre para o detector, dado que os raios infravermelhos não conseguem atravessar objectos sólidos.
• Para não influenciar o sensor de luz incorporado, deve observar-se uma distância mínima de 1 m em relação à iluminação conectada e as fontes luminosas não devem ser dirigidas directamente para o detector.
• Preste atenção às condições locais, tais como por exemplo terrenos contíguos ou distância em relação à estrada.
• O detector de movimento deve apenas ser montado num plano sólido e plano (parede).

Retire a tampa de cobertura com uma rotação ligeira para a esquerda (fig. 2.1). O suporte de parede e o sensor estão encaixados um no outro. Para a montagem separar ambas as peças. Colocar a chave de fendas na abertura lateral e retirar na direcção do sensor, e ao mesmo tempo separar o sensor da base de ligação à parede (fig. 2.2). Introduza o condutor e monte o suporte de parede no local de montagem pretendido (fig. 3). A distância entre os orifícios é de 60 mm, pelo que o suporte de parede também pode ser fixado em caixas embutidas standard. (fig. 3.1). No caso de guia para os cabos de montagem saliente tenha atenção à fig. 3.2.

Conecte o detector de movimento de acordo com o esquema eléctrico (fig. 4).

ATENÇÃO! No caso de conexão a cargas capacitivas, como p. ex. balastros electrónicos ou lâmpadas fluorescentes compensadas em paralelo, devem ter-se em atenção as correntes de conexão máximas.

(4.1) Operação normal.
(4.2) Ligação em paralelo de máx. 8 aparelhos.
(4.3) No caso de ligação de indutâncias (p. ex. relés, disjuntores, balastros), pode ser necessária a utilização de um elemento de supressão (A).
(4.4) Modo de operação normal com função permanente suplementar por meio de um interruptor externo.
(4.5) Ligação em paralelo com automático de escada.
(4.6) Modo de operação normal com possibilidade suplementar de activação manual.

Colocar sensor no suporte de parede até este encaixar e fixar com o parafuso de segurança (fig. 5). Observação: O detector de movimento tem de estar sempre fixado de forma a que o sensor aponte para a frente e para baixo.

4 • COLOCAÇÃO EM FUNCIONAMENTO E CONFIGURAÇÕES

Após efectuada a montagem e ligação da tensão de rede, o aparelho realiza um ciclo de auto teste com a duração de aprox. 60 seg., que é sinalizado através do pisca do LED de focagem e ligação do consumidor conectado (com possibilidade de desactivação opcional, ver pág. 67). Após expirado este tempo, o aparelho fica imediatamente operacional e funciona no programa de fábrica (10 Lux, 2 min.).

Observação: a função „Relé DESLIGADO durante o ciclo de auto-teste“ é desactivada na fábrica, para proteção contra o vandalismo. A activação só pode ser efectuada durante o ciclo de auto-teste.

Modo de teste

Os elementos de ajuste para temporização e valor de luminosidade encontram-se por trás da tampa de cobertura. Coloque o elemento de ajuste Temporização (fig. 6.1) em T para teste. Durante o modo de teste, o consumidor é ligado 1 seg. e desligado 2 seg. ao detectar um movimento, independentemente da luminosidade ambiente. Para o ajuste do campo de detecção às condições locais, tem duas possibilidades à disposição:

• Ajuste de alcance campo de sensor esquerdo e direito através de ajuste mecânico da máscara lenticular interna (fig. 7).
• Utilização da máscara lenticular fornecida em conjunto para ocultação direcionada de áreas (fig. 8).

Se o campo de detecção estiver determinado, rode o elemento de ajuste Temporização para o tempo de activação pretendido (fig. 6.1) (impulso, 15 seg. a 16 min.) e ajuste o valor de luminosidade (fig. 6.2) (2 - 2000 Lux) de acordo com os requisitos. Um impulso significa um tempo de activação de 1 segundo. ao qual se segue um tempo de pausa de 9 segundos, quando não são detectados quaisquer movimentos.

OBS.: Se ao rodar o regulador de valor de luminosidade (partindo do símbolo da lua) for atingida ou excedida a luminosidade circundante actual, tal é indicado através do acender do LED de focagem (o LED é assim uma ajuda no ajuste). O LED apaga-se automaticamente após 2 seg. Em função do valor de luminosidade ajustado e movimento detectado, o LED de focagem pisca 2 vezes. Além disso, o detector de movimento liga o consumidor consoante o tempo de activação ajustado. Coloque a tampa de cobertura no sensor e fixe-o com uma ligeira rotação para a direita (fig. 9).

5 • CONTROLO REMOTO

Todas as introduções realizadas por controlo remoto são memorizados de forma duradoura. No caso de falha de corrente eléctrica os valores mantêm-se.

Com o controlo remoto Mobil-RCi-M (fig. 10), os ajustes podem ser efectuados de forma confortável a partir do chão, sem escadote ou ferramenta. Para uma recepção ideal, dirija o controlo remoto aquando da programação para o detector de movimento. Por favor não esqueça que no caso de incidência directa de raios solares, o alcance normal de aprox. 6 m pode ser muito reduzido devido à quota de infravermelhos do sol.

Confirmação de comandos de envio no aparelho

Comando foi compreendido e executado. LED de focagem pisca 3 vezes.

Tecla Descrição das funções
	Luz permanente LIGADA/DESLIGADALigar e desligar o consumidor por um máx. de 12 horas independentemente do movimento e da luminosidade circundante.Observação: A função „luz permanente DESLIGADA” é desactivada na fábrica, para protecção contra o vandalismo. A activação só pode ter lugar durante o ciclo de auto-teste. Para tal, ligar a tensão de rede e premir a tecla durante o ciclo de auto-teste. A função luz permanente DESLIGADA encontra-se agora activada.Para desactivação desta função, prima a tecla durante o ciclo de auto-teste. (Reposição no estado aquando do fornecimento)Operação de luz permanente LIGADA/DESLIGADALuz permanente DESLIGADA desactivada – Cada activação da tecla liga a luz por 12 horas.Luz permanente DESLIGADA activada – Primeira activação da tecla liga a luz por 12 horas. Uma nova activação da tecla desliga a luz por 12 horas. Uma activação repetida da tecla desliga - liga - desliga - liga a luz alternadamente.OBS.: Após expiradas as 12 horas luz permanente LIGADA/DESLIGADA ou interrupção através da tecla ,o detector comuta para operação automática.Relé DESLIGADO durante o ciclo de auto-testePara utilização em automáticos de escada em conjunto com o ajuste da duração por impulso.Para tal, ligue a tensão de rede e prima a tecla (12h ligado/desligado) durante o ciclo de auto-teste.A função Relé LIGADO durante o ciclo de auto-teste está agora desactivada.Para desactivar esta função, prima a tecla (12h ligado/desligado) durante o ciclo de auto-teste.
	Leitura para memória do valor de luminosidade actualLê o valor de luminosidade actual. Este é sobrescrito rodando o regulador Lux ou premindo novamente a tecla.
	Interrupção da temporização / 12 h LIGADA/DESLIGADA
	ReinicializaçãoInterrupção das temporizações. Termina luz permanente LIGADA/DESLIGADA.Reinicialização – Durante o ciclo de auto-teste (após corte de tensão)Reposição no estado aquando do fornecimento. Apaga todos os valores introduzidos por controlo remoto e repõe todas as funções. O aparelho funciona de acordo com o seu programa de fábrica pré-ajustado (10 Lux/2 min.).Observação: Se a função de luz permanente DESLIGADA continuar a ser utilizada, esta tem de ser novamente activada.

6 • SUGESTÕES PRÁTICAS

• A ligação involuntária pode p.ex. ser desencadeada por animais pequenos ou árvores ou arbustos movidos pelo vento no campo de detecção.
• Através de movimento frontal em direcção ao detector, o alcance pode ser muito reduzido.

7 • ELIMINAÇÃO

OBSERVAÇÃO: Este aparelho não deve ser eliminado mente com resíduos urbanos indiferenciados. Os

proprietários de resíduos de equipamentos são obrigados por lei a submetê-los a uma eliminação correcta. Poderá obter informações junto dos serviços municipalizados ou câmara municipal da sua área de residência.

8 • GARANTIA DE FABRICANTE ESYLUX

Os produtos da ESYLUX são cuidadosamente fabricados e verificados de acordo com as prescrições em vigor. O garante, a ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg (para a Alemanha) ou o respectivo distribuidor ESYLUX no seu país (pode ver uma sinopse completa em www.esylux.com) assume garantia relativamente a defeitos de fabrico ou de material dos aparelhos ESYLUX por um período de três anos a contar da data de fabrico. Esta garantia existe independentemente dos seus direitos legais perante o vendedor do aparelho.

A garantia não abrange o desgaste natural, alterações/falhas devido às condições ambientais ou danos de transporte, bem como danos causados pela não observância das instruções de utilização ou de manutenção e/ou instalação desadequada. Baterias, lâmpadas e acumuladores incluídos no fornecimento não são abrangidos pela garantia.

A garantia só pode ser concedida, se, após constatação do defeito, o aparelho não modificado for enviado de imediato ao garante, devidamente franqueado e embalado, juntamente com a factura/talão de compra bem como uma breve descrição do defeito.

Se a reclamação for justificada, o garante procederá com a reparação ou substituição do aparelho dentro de um prazo adequado. A garantia não abrange outras reclamações, não sendo o garante particularmente responsável por danos resultantes de defeito do aparelho. Se a reclamação não for abrangida pela garantia (p.ex. expiração do prazo de garantia ou defeitos não cobertos pela garantia), o garante poderá tentar uma reparação do aparelho da forma mais económica, debitando neste caso os custos.

• DADOS TÉCNICOS

TENSÃO DE ALIMENTAÇÃO 230 V ~ 50 Hz
CONSUMO DE POTÊNCIA EM W aprox. 0,33
CAMPO DE DETECÇÃO 200° (2 x 100° regulável à parte)
ALCANCE aprox. 12 m, no caso de uma altura de montagem de 2,5 m
AJUSTES	mecanicamente por regulador de ajuste, electronicamente com telecomando de infravermelhos
POTÊNCIA DE COMUTAÇÃO	230 V ~ 50 Hz, 2300 W/10 A (cos φ = 1), 1150 VA/5 A (cos φ = 0,5)
CORRENTE DE CONEXÃO MÁX 450A/200μs
AJUSTE DA INDICAÇÃO HORÁRIA aprox. 15 s. - 16 min.
VALOR DE LUMINOSIDADE APROX. 2 - 2000 lux
CLASSE DE PROTECÇÃO, CLASSE DE PROTECÇÃO IP 55, II
CERTIFICAÇÃO TÜV/SÜD
ÁREA DE TEMPERATURA OPERACIONAL -25 °C ... +55 °C
CAIXA policarbonato resistente contra luz UV
COR branco, semelhante RAL 9010, preto, semelhante RAL 9005
DIMENSÕES ∅ 110 mm, produndidade: 55 mm

Reservamo-nos o direito de efectuar alterações técnicas e ópticas sem pré-aviso.
