MANUAL DE UTILIZADOR CN04 200 EIS W Tesy

PT AQUECEDOR ELÉTRICO DE PAREDE 93-98 Instruções de utilização e armazenamento do painel aquecedor de parede

• Antes de começar a utilizar este aparelho, leia com atenção as instruções e guarde-as para consulta futura. No caso de alteração do proprietário, as instruções de utilização são entregues junto do aparelho.
• CUIDADO: Crianças menores de 3 anos devem estar longe do aparelho, caso não sejam vigiadas por um adulto.

Crianças de idade entre os 3 anos até aos 8 anos podem só utilizar a tecla Ligar/Desligar do aparelho no caso de aparelho já instalado e pronto para funcionar normalmente e caso sejam vigiadas por um adulto, saibam as instruções de segurança e compreendam os riscos. Crianças de idade entre os 3 anos até aos 8 anos não devem ligar o aparelho à tomada de corrente, configurar o aparelho, limpá-lo ou executar qualquer manutenção.

Este aparelho pode ser usado por determinados grupos de pessoas, incluindo crianças maiores de 8 anos e pessoas com capacidades físicas, sensoriais e mentais reduzidas, pessoas pouco experimentadas ou com poucos conhecimentos, exceto quando supervisionadas ou tenham recebido instruções quanto à utilização do aparelho em segurança e compreendem os perigos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser efetuadas por pessoas não vigiadas.

- CUIDADO: Algumas partes da unidade podem ficar muito quentes e causar queimaduras. Nunca deixe crianças e pessoas vulneráveis sem vigilância.

- ATENÇÃO: não cubra o aparelho para evitar sobreaquecimento!

• O aparelho não deve ser col ^o Cado diretamente debaixo de uma tomada de corrente!
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, seu agente de serviço ou pessoas igualmente qualificadas para evitar perigos.
• Antes de ligar o aparelho – verifique se a voltagem indicada na placa geral corresponde à voltagem na sua casa.
• Este aparelho destina-se apenas ao fim para o qual foi concebido, i.e. aquecer compartimentos de habitação. O aparelho não se destina a ser utilizado em estabelecimentos comerciais. É considerada indevida e, por conseguinte perigosa, qualquer utilização para fins para os quais o aparelho não foi concebido. O fabricante não assume qualquer responsabilidade por danos devidos a uso incorreto ou insensato. O incumprimento das informações de segurança invalida a garantia do aparelho!
• Não saia da casa deixando o aparelho ligado: certifique-se de que a chave está em posição desligada (no caso de painel aquecedor com comando mecânico).
• Mantenha a uma distância pelo menos de 100 cm do painel aquecedor todos os objetos inflamáveis, tais como móveis, almofadas, roupa de cama, papel, roupa, cortinados, etc.
• Não utilize o aparelho em sítios onde são utilizadas ou conservadas substâncias inflamáveis (por exemplo: próximo a gases ou aerossóis inflamáveis) – existe muito grande perigo de explosão ou incêndio!
• Tenha cuidado a não deixar objetos pequenos entrarem pelas grelhas de entrada e saída de ar, porque isto pode causar um choque elétrico, incêndio ou dano do painel aquecedor.
• O aparelho destina-se apenas a uso doméstico e não é adequado para l°Cais onde se criam animais!
• Não cubra as grades de proteção, não bloqueie a entrada ou saída de ar col°Cando o aparelho contra uma superfície. Todos os objetos devem estar a uma distância pelo menos de 1 metro, frente e lateral, do aparelho.
• O surgimento de dolor e pó no aparelho causa com frequência o sobreaquecimento deste. Limpe regularmente com aspirador as entradas de ar, só depois de ter desligado o aparelho da rede elétrica.
• Nunca toque no aparelho com as mãos molhadas ou húmidas – existe perigo de morte!
• O acesso à tomada deve ser fácil para permitir desligar a ficha a qualquer momento, quando necessário, e o mais rápido possível! Nunca puxe o cabo de alimentação ou o próprio aparelho para o desligar da rede elétrica.
• Preste atenção! O ar de saída fica aquecido durante o funcionamento do aparelho (a mais de 100°C).

- Se decidir não utilizar mais um aparelho deste tipo, recomendamos que o torne inutilizável cortando o cabo, só depois de ter desligado o aparelho da rede. Mais recomendamos que tome todas as medidas de prevenção para garantir a segurança, especialmente das crianças que possam brincar com a unidade (aparelho) inutilizável.

• Atenção: Não utilize este aparelho com dispositivo programador, contador ou qualquer outro dispositivo que o desliga automaticamente, porque se o aparelho estiver coberto ou col°Cado de forma não correta, existe um perigo de incêndio.
• Coloque o cabo de alimentação de forma a não impedir a circulação de pessoas e não ser pisado! Utilize somente extensões aprovadas e apropriadas para o aparelho, i.e. com marcação de conformidade!

- Nunca desloque o aparelho puxando-o pelo cabo bem como não utilize o cabo para movimentar objetos!

- Não dobre o cabo, não o puxe por bordas agudas e não o coloque sobre placas quentes ou fogo aberto!

EMBALAGEM

• Depois de desembalar o aparelho verifique se há danos causados durante o transporte e a integridade da embalagem! Caso constate uma avaria ou entrega incompleta, entre em contato com o respetivo vendedor autorizado!
• Não deite ao lixo a caixa original! Pode utilizar a embalagem original para armazenamento e transporte a fim de evitar danos durante o transporte!
• Deite ao lixo o material de embalagem em conformidade com as normas ecológicas! As crianças devem ser vigiadas a não brincarem com os sacos de polietileno!

INSTRUÇÕES DE INSTALAÇÃO

- Este painel aquecedor é projetado para ser utilizado em compartimentos fechados, instalado à parede.

Importante: Em compartimentos com volume acima de 45 m³ é recomendável o uso combinado de 2 ou mais painel aquecedores.

• Não coloque o painel aquecedor abaixo da tomada de corrente ou caixa de ligação.

• Não instale o painel aquecedor

• em sítios onde existe tração para não influenciar às configurações de controlo;

• diretamente debaixo de uma tomada de corrente;
• em espaço 1 (volume 1) para casas de banho;
• em espaço 2 (volume 2), se o painel de controlo pode ser atingido pela pessoa enquanto estiver no duche ou na banheira;

- Para instalar à parede o painel aquecedor devem ser utilizados somente as braçadeiras de parede fornecidas junto com o painel aquecedor. Ao instalar o painel aquecedor devem ser cumpridas as distâncias mínimas do aparelho

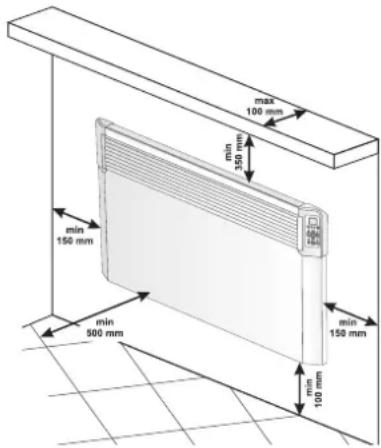

max 100 mm min 350 mm min 150 mm min 500 mm min 100 mm

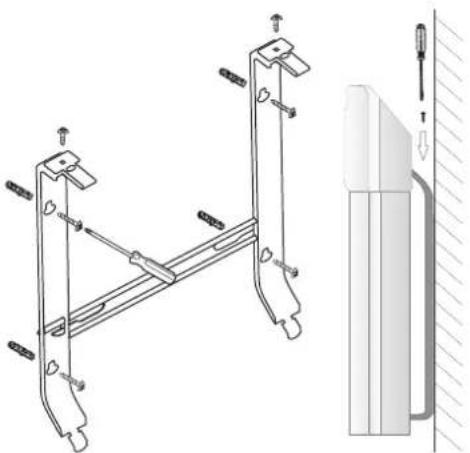

- Primeiro, tire as braçadeiras de parede da parte traseira do aparelho. Desaperte os dois parafusos situados na parte superior dos dois aros verticais das braçadeiras de parede. Depois puxe a parte superior do suporte de parede carregando com força nas duas placas superiores enfiadas na parte traseira.

- Deslize para baixo a braçadeira de parede para a desprender da parte traseira.

- Fixe firmemente a braçadeira à parede através dos quatro buracos existentes para parafusos.

- Levante o painel aquecedor até quase para a posição vertical e enfie as duas partes salientes inferiores das braçadeiras de parede nos dois orifícios inferiores da tampa traseira do painel aquecedor. Depois levante o painel aquecedor e enfie as duas partes salientes superiores das braçadeiras de parede nos dois orifícios superiores da tampa traseira do painel aquecedor. Por fim, coloque novamente os dois parafusos e aperte-os para fixar firmemente o painel aquecedor à parede.

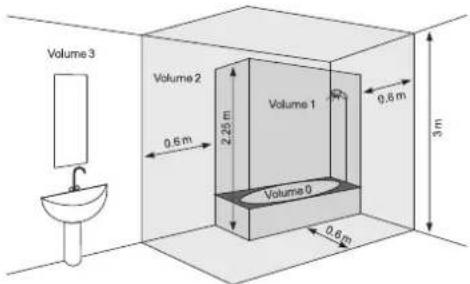

INSTALAÇÃO EM CASA DE BANHO

- O painel aquecedor deve ser instalado de acordo com a prática comercial corrente em conformidade com a legislação vigente do respetivo país (as Diretivas de eletricidade da CE e as exigências de instalações especiais ou em I°Cais incluindo casas de banho ou cabines de duche HD60364-7-701 (IEC 60364-7-701:2006)).

- Se o painel aquecedor for utilizado em casa de banho, ou noutro compartimento similar, devem ser cumpridas as seguintes exigências de instalação: o painel aquecedor tem uma proteção IP24 (proteção contra salpicos de água). Tendo em conta tal nível de proteção o aparelho deve ser instalado no espaço 2 (volume 2) (ver o esquema abaixo) para eliminar a possibilidade que o painel de controlo (chave e termorregulador) do painel aquecedor sejam atingido por uma pessoa que esteja no duche ou banheira. A distância mínima do aparelho a uma fonte de água não deve ser inferior a 1 metro e o aparelho deve obrigatoriamente ser instalado na parede! Se não tiver suficientemente preparado para instalar o painel aquecedor na casa de banho, recomendamos que consulte um técnico eletricista profissional.

Observação: se as condições acima mencionadas não podem ser cumpridas, recomendamos que efetue a instalação no espaço 3 (VOLUME 3).

• Em compartimentos húmidos (casas de banho e cozinhas) a fonte de alimentação deve ser montada a altura mínima de 25 cm do chão.
• A instalação deve ser munida de um fusível automático em que a distância entre as tomadas deve ser pelo menos de 3 mm, quando este estiver desligado.

Obrigado por ter escolhido o aquecedor de parede CN04. É o aparelho ideal que lhe garantirá no inverno um calor confortável no compartimento aquecido de acordo com as suas necessidades. Para assegurar uma vida útil mais longa é preciso cumprir as instruções de utilização e manutenção do aparelho.

INSTRUÇÕES DE UTILIZAÇÃO

COMANDO ELECTRÓNICO

Modos de funcionamento

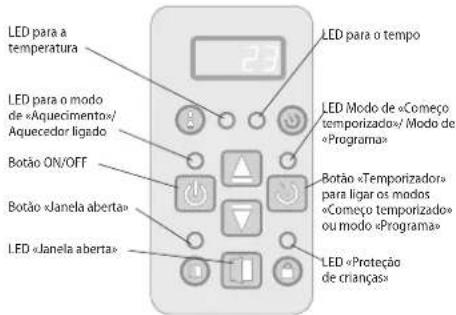

LED para a temperatura LED para o modo de «Aquecimentos»/ Aquecedor ligado Botão ON/OFF Botão «Janela aberta» LED «Janela aberta» LED para o tempo LED Modo de «Começo temporizado»/ Modo de «Programa» Botão «Temporizador» para ligar os modos «Começo temporizado» ou modo «Programa» LED «Proteção de crianças»

Ligue o convetor, coloque a chave em posição «I» (Ligado)

Configurar o relógio

Configurar o relógio é possível somente em modo «desligado» – configura-se o dia corrente da semana, a hora e os minutos.

Para entrar nas configurações do relógio é preciso de carregar simultaneamente por algum momento os botões „ON/OFF“ e „Timer“. O parâmetro selecionado a ser configurado começa a piscar no ecrã. Para selecionar o parâmetro a ser configurado, toque no botão „Timer“. Para sair das configurações toque pela terceira vez no botão „Timer“ (após a configuração dos minutos).

A configuração começa pelo dia da semana de 1 a 7 dependendo do dia corrente da semana e configura-se pelo dígito correspondente. As horas e os minutos aparecem simultaneamente no ecrã piscando somente o parâmetro de configurações. Para alterar o valor do parâmetro é preciso t°Car nos botões ▲. ▼

Se dentro de 10 seg. não carregar num botão sai-se do menu das configurações.

Ligação do modo «Aquecimento»

Quando o convetor de painel estiver desligado no ecrã digital deve aparecer a temperatura ambiental e fica aceso somente o „LED par temperatura”. Ao t“Car uma vez no botão „On/Off“ passa-se para o modo de „Aquecimento“. Então liga-se o díodo emissor de luz vermelha indicador deste modo. Por alguns 2 segundos no ecrã digital aparece a temperatura configurada e durante este período „LED para temperatura“ não acende. Se a temperatura ambiental for inferior à temperatura automaticamente configurada, o aquecedor fica aceso.

Quando o aquecedor estiver acesso, o diodo emissor de luz vermelha fica constantemente aceso!

Configurar a temperatura

Ao carregar em algum dos botões ▲ ou ▼ passa-se em modo „Alteração da temperatura configurada”. O ecrã começa a piscar e aparece nele a temperatura atualmente configurada. Com os toques posteriores dos botões fica alterada para a posição desejada. Se dentro de 5 seg. não for carregado um novo botão, a nova configuração col°Cada fica memorizada e passa-se automaticamente em modo

„Aquecimento". Se algum dos botões ▲ ou ▼ ficar pressionado por mais de 0.7 seg., o valor da temperatura configurada começa automaticamente a aumentar ou diminuir com uma vel°Cidade de 4 unidades por segundo. A faixa para regular a temperatura configurada é entre os 10 até 30 graus.

Nota: O dispositivo mostra a temperatura ao redor da localização do sensor e não é um meio de medir com precisão a temperatura ambiente.

„Começo temporizado“ para a ligação do convetor painel.

Quando o convetor estiver em modo „Desligado“, carregando no botão „Temporizador“ é permitido introduzir o tempo, e a seguir passa-se automaticamente em modo „Aquecimento“. Este modo indica-se com um díodo emissor de luz amarela piscante e um díodo emissor de luz vermelha apagado. No ecrã digital aparecem alternadamente as indicações da temperatura ambiental, quando fica acesa „LED para temperatura“ e o tempo restante em horas até a ligação de

„Aquecimento“, quando fica aceso „LED para tempo“. Imediatamente após a ligação deste modo, fica aceso o díodo emissor de luz amarela, o ecrã começa a píscar mostrando as indicações do tempo introduzido em horas até à ligação do convetor. Inicialmente começa a carregar por 12 horas e carregando nos botões ▲ ou ▼ altera-se o tempo na posição desejada. Se um dos botões ▲ ou ▼ ficar pressionado por mais de 0.7 seg., o valor do tempo começa automaticamente a aumentar ou diminuir com um valor de 4 unidades por segundo. Se dentro de 5 seg. não for carregado um novo botão ou estiver carregado no botão „Temporizador“, o regulador passa a executar o modo de „Começo

temporizado". Se for inserido o tempo 00, o modo não fica executado. Se já estiver executado o modo „Começo temporizado" e se carregar novamente no botão „Temporizador", pode ser corrigido o tempo restante nos dois sentidos possíveis. Após a configuração do tempo passa em modo „Começo temporizado", sendo que no ecrã aparecem além da temperatura as horas restantes até à passagem em modo „Aquecimento". Deste modo pode sair carregando no botão „On/Off". Então o convetor passará em modo de „Aquecimento". „Começo temporizado" pode ser configurado de 01 a 96 horas.

Desligar o modo „Aquecimento“

Do modo „Aquecimento“ pode sair carregando no botão „On/Off“. Assim o aquecedor fica desligado, se estiver ligado antes, o diodo emissor de luz vermelha fica desligado. No ecrã começa a aparecer a temperatura ambiental.

Função „Anti-congelamento”

Se a temperatura no compartimento ficar inferior a 5 grãos e o convetor estiver desligado (não fica acesso o diodo emissor de luz vermelha, mas ligada a chave Mecânica em posição „I“ (Ligado) ^1 , o aquecedor ficará automaticamente ligado com objetivo de proteção anti-congelamento.

Observação: A configuração da correção de temperatura do sensor de temperatura não se refere à esta função.

Ativar e desativar a função:

• a função está ligada por padrão
• se quiser desligar a função – o convetor está em modo „Desligado“, carregando no botão ▲ e no botão “On/Off” por três segundos – no ecrã começa a piscar „ON“, carregando no botão ▼ chegará à posição „OFF“, aguarde 3 segundos e a função passará automaticamente em modo „OFF“.
• se quiser ativar a função novamente – o convetor está em modo „Desligado“, carregando no botão ▲ e no botão „On/Off“ por três segundos – no ecrã começa a piscar „OFF“, carregando no botão ▼ chegará à posição „ON“, aguarde 3 segundos e a função automaticamente passará em modo „ON“.

Função correção da temperatura do sensor

Devido à especificidade da temperatura selecionada nos diferentes compartimentos pode haver uma diferença da temperatura indicada no ecrã e da que foi realmente detetada nas diferentes posições do aparelho aquecedor no compartimento.

• Veja a temperatura indicada no ecrã do aparelho
• A temperatura medida no lugar onde a temperatura é suficientemente „confortável” para si (geralmente a uma altura aproximadamente de 60 cm do chão, de posição sentada). Em caso de diferença constatada na faixa de ±4°C pode configurar a correção necessária no menu do convetor (Solução importante – a função pode ser configurada somente após ter chegado à temperatura desejada no compartimento aquecido – conforme o tipo de compartimento o tempo minimamente necessário é de 7 horas) com a diferença obtida entre a indicação do convetor e a temperatura medida.

Observação: esta função usa-se com o objetivo de melhor conforto da temperatura e poupança de energia para o consumidor do convetor elétrico, no compartimento onde se encontra. Uma diferença superior a ±4^ C da temperatura medida na posição desejada no compartimento, significa que o quarto onde v°Cê usa o convetor não está bem isolado ou quando a temperatura desejada no compartimento ainda não tenha sido atingida.

Exemplo: um convetor col°Cado no compartimento, acima de uma chão de pedra – as indicações do convetor 18oC(em caso de temperatura configurada de 22°C), a temperatura realmente medida (o sensação de que a temperatura confortável foi atingida) 22°C a uma altura do chão de 60cm -> neste caso o convetor continua a sobreaquecer o compartimento (isto significa uma perda direta de energia, mas o convetor não pode atingir a temperatura configurada tendo em conta que está a medir a temperatura de muito baixo no chão) e nunca será desligado. É preciso configurar a correção da temperatura +4°C d sensor- neste caso o convetor indicará 22°C e começará a desligar – mantendo a temperatura configurada 22°C)

A situação normal da função é de 0°C por padrão

• se quiser alterar o valor – o convetor está em modo „Desligado“, carregando no botão ▼ e no botão “On/Off” por três segundos – no ecrã começa a piscar „0°C“ Pode carregar no botão ▼ ou botão ▲ para atingir a faixa „-4°C“ até „4°C“, aguarde 3 segundos e a função ficará salva automaticamente.
• Se quiser verificar qual tipo de correção foi feita – o convetor está em modo „Desligado“, carregando no botão ▼ e botão „On/Off“ por três segundos – no ecrã começa a piscar a temperatura configurada. Pode t°Car no botão ▼u botão para configurar um novo valor na faixa de

„-4°C“até“4°C”.

Observação: Após a função de restaurar as configurações de fábrica padrão – deve ser configurada uma nova correção da temperatura, o valor de padrão é de 0°C.

Começo adaptado

- controlo de começo adaptado significa uma função que indica e inicia o começo melhor de aquecimento para ser atingida a temperatura configurada no tempo desejado

- função está ligada por padrão

- se quiser alterar o valor – o convetor está em modo „Desligado“, carregando no botão „▲“ e botão “Timer” por três segundos – no ecrã começa a piscar „A_On“, deve carregar em „▼para atingir o „AOFF“, aguarde 3 segundos e a função ficará salva automaticamente.

- Para voltar de novo na opção „ON“ – o convetor está em modo „Desligado“, carregando no botão ▲ e botão „Timer” por três segundos – no ecrã começa a piscar „AOFF“, deve carregar em ▼para atingir „A_On“, aguarde 3 segundos e a função ficará salva automaticamente.

Esta função deve ser configurada conforme as suas necessidades. O aparelho deve funcionar de acordo com a temperatura configurada de „conforto” até atingir um estado estável 17 horas – esta temperatura é temperatura confortável de referência. Deve ser configurado ao mesmo tempo um período de temperatura mais baixa por um mínimo de 7 horas, da que foi configurada como confortável com uma diferença de 4°C ± 1°C. No caso de gestão adaptada ativada - deixe o termorregulador elétrico do aparelho a trabalhar durante 4 ciclos (4 x 24 horas) de ciclos de conforto (17 horas) e temperatura baixa (7 horas). Após o término do último período de redução, a temperatura de conforto deve ser atingida dentro dos ± 30 minutos de desvio para com o tempo configurado – com uma diferença máxima de ± 1°C da temperatura confortável de referência.

"Proteção para crianças"

Pode bloquear os botões toque simultaneamente mantendo as setas ▼ "Temporizador", para evitar uma alteração indesejada das configurações. A função fica indicada com o aceso do díodo emissor de luz verde acima do ícone com o „cadeado". Repita exatamente as mesmas ações para desbloquear os botões.

Observação: Quando o teclado estiver bloqueado e carregar em algum dos botões, no ecrã deve aparecer a mensagem „LOC_“

"Janela aberta"

O aparelho é equipado com dispositivo eletrónico integrado que automaticamente desliga a potência térmica, se for detetada uma queda brusca da temperatura no compartimento, por janela ou porta aberta. Ao aumentar a temperatura no quadro, o aquecimento fica automaticamente restaurado. Para ativar a função, carregue no botão „Janela“, como indicação começa a piscar o diodo emissor de luz verde. Quando estiver constantemente acesa a luz verde, isto significa que o aparelho não está à aquecer. Para desativar a função „Janela aberta“ carregue no botão „Janela“.

Observação: Quando a função „Janela aberta“ estiver ligada, a função „Anti-congelamento“ não funciona!

Configurações no „Programador semanal 24/7”

Observação: Entrada em modo configurações do „Programador semanal” é possível só se o aparelho tiver hora e dia da semana configuradas.

Entrar em modo «configurações» e sair dele se faz carregar mantendo o botão „Timer“.

Os parâmetros de configuração são três – dia da semana, hora e temperatura configurada, alternando os três parâmetros mediante um breve toque no botão „Timer” na sequência dia, hora, temperatura. O registo faz-se por um breve toque no botão „Timer”, logo após ter configurado o último parâmetro - temperatura.

Para alterar o valor de cada parâmetro use os botões ▲. ▼

Condições para o registo

a. Após o registo de um ponto não é possível alterar até ao aparecimento da configuração corrente.
b. Ao registar o primeiro ponto de controlo de um determinado dia da configuração corrente, todos os pontos do dia são previamente limpos.
c. O registo dos pontos seguintes em dado momento é possível somente nas horas até ao fim do dia após o último ponto registado.
d. Ao registar na última hora do dia – 23.5h, nesse dia não podem ser feitos mais registos na configuração corrente e no ecrã aparece a mensagem FUL e o

número do dia.

e. Se num dia não foram feitos registos na configuração corrente, então nele ficam guardados os registos existentes até à configuração corrente.

O objetivo das configurações é inscrever os três parâmetros nos assim chamados pontos de controlo (SET POINTS), sendo a temperatura configurada em cada ponto de controlo é mantida até ao próximo ponto.

Por exemplo: Se num dia v°Cê fizer um registo para as 7 horas com temperatura de 22°C, e quiser que ela fique a mesma até às 19 horas (então está planejando de ficar 23°C), não é necessário memorizar uma por uma até às 19 horas por cada hora, e será preciso memorizar a temperatura de 22°C às 7 horas e a temperatura de 23°C às 19 horas. Por padrão neste período (7-19 horas) de tempo a temperatura ficará 22°C.

O mecanismo de registo de cada ponto é o seguinte:

Após a entrada nas configurações no ecrã aparecerá dAY1, começando o dígito a pulsar, o que significa que este é o parâmetro (neste caso um dia da semana).

a. Com os botões e selevionar o dia preferido
b. Com um breve toque no botão „Timer“ passa-se à configuração da hora
c. Com os botões e selecionar a hora preferida (com distância de 0,5h) de ponto
d. Com um breve toque do botão „Timer“ passa-se à configuração da temperatura
e. Com os botões e selecionar a temperatura preferida. As temperaturas possíveis são de 10 a 30°C e posição desligada OFF.
f. Com um breve toque do botão „Timer” faz-se a inscrição do ponto e passa-se para à configuração do ponto seguinte (no ecrã aparece novamente dAYX) e volta-se ao parágrafo a/ para que seja configurado o ponto seguinte.
g. No caso de registo na última hora do dia – 23.5h, neste dia mais inscrições não podem ser feitas na configuração corrente e no ecrã aparece FUL_ e o número do dia.

Observação: Os pontos de um determinado dia podem ser inscritos somente em ordem acrescente das horas.

Informação: Antes de executar os passos do parágrafo f) o operador pode voltar para trás até ao parágrafo a) a fim de corrigir os três parâmetros do ponto com um breve toque no botão ON/OFF, sem executar um registo na memória.

A inclusão de pontos num determinado dia pode ser feita de forma aleatória, após o registo de pontos em outros dias, mas somente observando a regra da ordem ascendente das horas do dia.

O aparecimento das configurações é feito por um toque prolongado do botão „Timer” ou aguardar 30 segundos.

Após o aparecimento das configurações é possível consultar os pontos registados, através os botões ▲, se o dispositivo estiver em modo de programa.

Observação: Ao ser ligado, o aparelho passa em modo (aquecimento ou programação), em que estava pela última vez.

Observação: A passagem entre os modos de funcionamento (aquecimento ou programação), por um breve toque no botão Timer em situação ligada.

Função „Zerar“ para as configurações de fábrica

Quando o convetor estiver em modo „Desligado“, carrega-se simultaneamente no botão ▲ e no botão ▼ por seis segundos – depois no ecrã começa a piscar “____” e os símbolos passar a rodar. Quando ficar „Zerado“ no ecrã aparecerá o valor medido da temperatura ambiental.

Após ter usado a função «zerar», deve configurar novamente as funções abaixo:

• configurar o relógio
• configurar o valor de correção da temperatura (se precisar)
• desativar a função Modo anti-congelamento (se precisar)
• desativar o começo adaptado (se precisar)
  • programa semanal - 24/7

Se o convetor elétrico for desligado da rede de alimentação isto não alterará a temperatura configurada e o modo de funcionamento que ficou gravado antes do desligamento. Se por exemplo o aparelho tiver sido em modo

„Aquecimento“, ao desligar o aparelho e logo após ter sido desligado, entrará de novo no modo com a mesma temperatura configurada.

Observação: O princípio que se encontra integrado no convetor elétrico com a memória não dependente de energia é de conservar as configurações

garantido até aos 90 minutos e sem garantia até 150 minutos.

Quando a temperatura no compartimento for inferior daquela que foi configurada mediante o termorregulador eletrónico, o convetor começa o seu trabalho e funcionará até ao momento em que a temperatura no compartimento atingirá o valor configurado. Quando a temperatura no compartimento ficar superior ao valor configurado com o termorregulador, o convetor automaticamente passará em modo de prontidão „Stand-by”.

Informação que aparece no ecrã

Indicadores da indicação fora de configuração:

a. Em modo desligado – indicação sucessiva de:
- relógio (hora e minutos)
- temperatura ambiental medida
b. Em modo de aquecimento – indica a temperatura ambiental medida
c. Em regime de programação – indicação sucessiva de:
- Dia da semana traço inferior e temperatura medida. 6_22

• Dia da semana traço inferior e pulsante a temperatura configurada no programa (configuração da hora corrente), que pode ser o símbolo OFF. 6_23
  d. Ao ligar a alimentação do convetor, no ecrã aparecem:
• tracinhos „----“, se no momento em que a alimentação foi desligada, ele estivesse em posição desligada.
• tracinhos „----”, que passados 2 segundos ficam alterados com a indicação da temperatura atual se ao desligar a alimentação ele estivesse ligado.
  e. Dois dígitos (01÷96) em combinação com piscar do diodo emissor de luz amarela, que indicam o tempo restante em horas até ao começo temporizado, se no momento em que a alimentação foi desligada o convetor estivesse em modo de „Começo temporizado“.
  f. A fim de economia complementar de energia elétrica, termorregulador eletrónico reduz o brilho da luz de todos os indicadores. Ao t°Car num botão aleatório, o brilho aumenta em 8 segundos, e logo depois reduz novamente.
  g. Se no ecrã aparecer „t1“ ou „t2“ isto significa que o sistema de autodiagnóstico detetou um problema no sensor da temperatura. „t1“ é no caso de cabo interrompido do sensor, no entanto o „t2“ indica um sensor com curto-circuito. Neste caso o convetor elétrico desligará e a religação dele, será possível eliminar o defeito. A avaria deve ser reparada por um técnico habilitado.
  h. Ao ligar a alimentação dentro de 2 segundos no ecrã aparecerão os tracinhos „----” em vez de temperatura ou tempo.
  i. Quando no ecrã digital aparecer a temperatura, fica aceso „LED para temperatura“, quando aparece o tempo de começo temporizado, fica aceso „LED para tempo“.

PROTEÇÃO

• O aparelho é munido com um termóstato de segurança que automaticamente desliga o aquecedor nos casos de aumento da temperatura no painel aquecedor acima dos valores admissíveis /o chamado sobreaquecimento do aparelho/.
• O termóstato de segurança automático restabelece o funcionamento do painel aquecedor, só quando a temperatura do aparelho ficar abaixo dos valores limites admissíveis.

LIMPEZA

- É obrigatório desligar o aparelho da chave e puxar a ficha da tomada na parede. Antes de começar a limpar o painel aquecedor deixe-o arrefecer, desligando-o da tomada

- O painel aquecedor pode ser limpo com esforços mínimos na parte traseira – simplesmente carregue nas braçadeiras em forma de «P» /fig. 2/ na parte traseira do aparelho, o que lhe permite libertá-lo e respetivamente limpar a sua parte traseira.

- Limpe o corpo com toalha molhada, aspirador ou escova.

- Nunca coloque o aparelho em água – existe perigo de morte devido a choque elétrico!

- Nunca utilize gasolina, dissolvente ou produtos abrasivos de limpeza porque estes podem danificar a cobertura do aparelho.

ARMAZENAMENTO

- Antes de armazenar o painel aquecedor, deixe-o arrefecer desligando-o da tomada

• Utilize a embalagem original para armazenamento do painel aquecedor se o mesmo não será utilizado por determinado período longo. Guarde o produto na embalagem original para o proteger de pó e sujidade.
• Nunca guarde o aparelho quente na embalagem!
• É necessário conservar o produto em lugar seco e protegido contra os raios solares diretos.
• É expressamente vedado conserva-lo em compartimentos húmidos ou molhados.

ASSISTÊNCIA TÉCNICA

• Em caso de mau funcionamento ou falha do aparelho, por favor entre em contato com a oficina autorizada mais próxima. /No certificado de garantia do produto figura a lista das oficinas autorizadas/.
• Importante: Em caso de reclamação e/ou violação dos seus direitos como consumidor, por favor entre em contato com o seu fornecedor do presente aparelho comunicando aos endereços indicados ou através da página de Internet da empresa: www.tesy.com

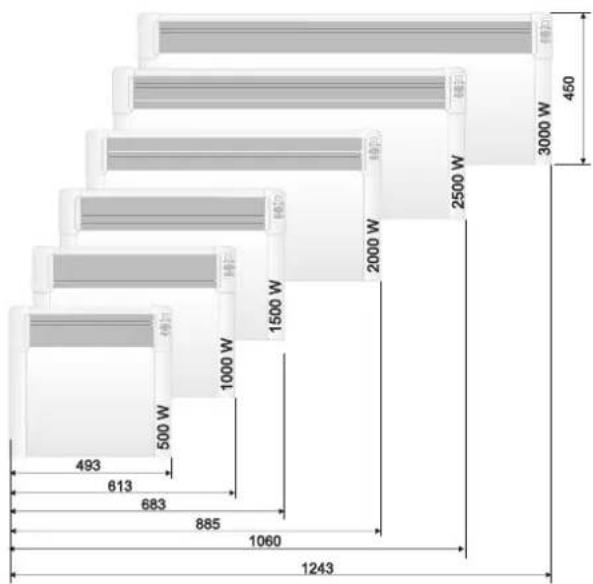

DIMENSÕES DO APARELHO, VOLUME AQUECIDO E ÁREA AQUECIDA POR COMPARTIMENTO

Modelo Volume aquecido Área aquecida
CN 04 050 EIS W - 500W 10* - 15 m ^3	4* - 6 m^2
CN 04 100 EIS W - 1000W 20* - 30 m ^3	8* - 12 m^2
CN 04 150 EIS W - 1500W 30* - 45 m ^3	12* - 18 m^2
CN 04 200 EIS W - 2000W 40* - 60 m ^3	16* - 24 m^2
CN 04 250 EIS W - 2500W 50* - 70 m ^3	20* - 28 m^2
CN 04 300 EIS W - 3000W 60* - 80 m ^3	24* - 32 m^2

* Volume/área aquecido mínimo garantido para aquecimento em coeficiente médio de condutividade térmica =0.5 W/(m2K) para o compartimento aquecido. Os valores mais altos para o volume/área aquecido atingem-se em valor médio de =0.35 W/(m2K). Altura padrão dos compartimentos - 2.5 metros.

Indicações para a proteção do meio ambiente

Os velhos eletrodomésticos contem materiais valiosos e por isso não devem ser despejados junto ao lixo urbano! Solicitamos a sua colaboração para contribuir na preservação dos recursos e do meio ambiente entregando o aparelho nos postos de entrega e recolha organizados (se houver).

Elemento	Símbolo	Valor 1	Valor 2	Valor 3	Valor 4	Valor 5	Valor 6	Unidade	Elemento	Unidade
Potência calorífica									Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação (selecionar uma opção)
Potência calorífica nominal P	nom	0.50	1.00	1.50	2.00	2.50	3.00	kW	Comando manual da carga térmica, com termóstato integrado	[não]
Potência calorífica mínima (indicativa) Pmin		0.00	0.00	0.00	0.00	0.00	0.00	kW	Comando manual da carga térmica, com retroação da temperatura interior e/ou exterior	[não]
Potência calorífica contínua máxima	Pmax,C	0.50	1.00	1.50	2.00	2.50	3.00	kW	Comando eletrónico da carga térmica, com retroação da temperatura interior e/ou exterior	[não]
Consumo de eletricidade auxiliar									Potência calorífica com ventilador	[não]
À potência calorífica nominal	elmax	0.44	0.91	1.42	1.89	2.41	2.87	kW	Tipo de potência calorífica/comando da temperatura interior (selecionar uma opção)
À potência calorífica mínima	elmin	0.00	0.00	0.00	0.00	0.00	0.00	kW	Potência calorífica numa fase única, sem comando da temperatura interior	[não]
Em estado de vigilia	el SB				0.00034			kW	Em duas ou mais fases manuais, sem comando da temperatura interior	[não]
									Com comando da temperatura interior por termóstato mecânico	[não]
									Com comando eletrónico da temperatura interior	[não]
									Com comando eletrónico da temperatura interior e temporizador diário	[não]
									Com comando eletrónico da temperatura interior e temporizador semanal [sim]
									Outras opções de comando (seleção múltipla possível)
									Comando da temperatura interior, com detecção de presença	[não]
									Comando da temperatura interior, com detecção de janelas abertas	[sim]
									Com opção de comando à distância	[não]
									Com comando de arranque adaptativo	[sim]
									Com limitação do tempo de funcionamento	[não]
									Com sensor de corpo negro	[não]

TESY Ltd

48 Madara Blvd,

Shumen, 9700,

Bulgaria

Antes de entrar em contato com o Centro de atendimento ao cliente, consulte as dicas e conselhos apresentados na tabela abaixo.

PROBLEMA CAUSA SOLUÇÃO
O aparelho não funciona	Não há fonte de alimentação da rede elétrica.Certifique-se de que o aparelho está conectado à rede e a tomada está a funcionar.	Conecte o contato à tomada e verifique a posição do interruptor ON/OFF (ligado/desligado).
	A temperatura configurada é muito baixa. Configure a temperatura para uma posição mais alta.
	Pode ser ativada a função «Proteção de crianças» ("Protection from children").	Consulte a seção «Proteção de crianças» no manual de usuário.
	O início adiantado foi ativado. Carregue no botão para ligar o painel de controlo.
O compartimento não está suficientemente aquecido embora o aparelho esteja quente	Sobreaquecimento do aparelho. O protetor de sobreaquecimento limita a saída do calor.	Elimine a causa (cobertura, sujidade ou entrada/saída de ar entupida). Observe as distâncias mínimas à volta do aparelho indicadas nas instruções de instalação.
	Verifique a correção da temperatura do respetivo sensor.	Consulte a temperatura indicada no ecrã do aparelho. Meça a temperatura do local onde a temperatura é suficientemente «confortável» para si. Se descobrir uma diferença na faixa de ± 4^ , pode configurar a correção necessária através do menu do convector, inserindo a diferença de temperatura que resulta do valor indicado no ecrã e do valor da temperatura realmente medida.
	A necessidade de calor no compartimento é superior ao calor emitido do aparelho.	Elimine as perdas de calor. (Fecha as janelas e portas. Evite ventilação constante.)
	Verifique se a potência do seu dispositivo é adaptada às dimensões do compartimento.	A potência recomendada é uma média de 100 W/m2 para uma altura de teto de 2.50 m ou 30 W/m3
Função de deteção de janela/porta aberta não responde	O aparelho não deteta qualquer queda significativa de temperatura devido à ventilação. (A função de deteção de janela/porta aberta exige uma temperatura transitável estável no compartimento)	Evite bloqueios que possam impedir a troca normal de ar do aparelho e o ar no compartimento.
	A função de deteção de janela/porta aberta não foi ativada.	Ligue a função de deteção de janela/porta aberta.
Função «Início adaptável» (Adaptive start) não funciona em conformidade	Esta função funciona somente em modo semanal.	Ligue a função «Início adaptável» (Adaptive start).
	Mudanças significativas na temperatura do compartimento ou processo não completado do treino do aparelho.	Aguarde alguns dias para estabilizar o comportamento.
	A função «Início adaptável» (Adaptive start) não foi ativada.	Ligue a função «Início adaptável» (Adaptive start) no menu.
O ecrã mostra „t1” ou „t2“ O sistema de autodiagnóstico detetou um problema com o sensor de temperatura:„t1” significa cabo desligado do sensor;“t2” significa curto-circuito no sensor.	Neste caso o convetor elétrico desligará automaticamente e só poderá novamente ser ligado quando o problema for corrigido por técnico habilitado de serviço autorizado. Entre em contato com um centro de assistência autorizado ou com o comerciante pelo qual comprou o aparelho.
Sujidades aparecem na parede próxima do aparelho	As sujidades na parede aparecem em resultado da sujidade do ar.	Verifique se o ar no compartimento é regularmente ventilado com ar puro, especialmente se aí se fuma.
O aparelho não segue as ordens internas programadas	A data e a hora não estão corretamente configuradas.	Verifique a data e a hora configuradas.
	O aparelho está com função de deteção de janela/porta aberta ativada.	Desligue a função de deteção de janela/porta aberta.
Sons / ruidos Emitem-se sons fracos durante o aquecimento bem como pouco depois de ser atingida a temperatura configurada não é nada incomum.	Este efeito resulta da expansão natural dos materiais durante o aumento rápido da temperatura e o sucessivo resfriamento dos metais utilizados no fabrico do aparelho.
Manchas amareladas da grade Manchas semelhantes podem ser resultado da cobertura do aparelho com roupa húmida.	Não cobre o produto! Isto é proibido, pois bloqueia a conveção do ar e isto causa um dano irreparável ao aparelho o que pode provocar um risco grave à sua saúde e propriedade.
