200UHF-MKII - Sistema de karaokê Party light & sound - Manual de utilização gratuito

Marca	Party light & sound
Modelo	200UHF-MKII
Categoria	Sistema de karaokê
Tipo de produto	Conjunto microfone UHF sem fio com receptor
Frequência portadora HF	863.2 MHz e 864.8 MHz
Potência RF max	8.93 dBm
Alcance típico	30 m
Largura de banda de áudio	40 - 15000 Hz ±3 dB
Distorção harmônica total (THD)	< 0.5 %
Alimentação do receptor	5.0 V DC, 1.0 A (adaptador de energia fornecido)
Alimentação do microfone	2 pilhas 1.5 V AA (LR6)
Relação sinal/ruído do receptor	> 80 dB
Sensibilidade de recepção	> 5 dBµV
Tipo de modulação	F3E
Saídas de áudio	Jack 6.35 mm e XLR balanceado
Funções principais	Microfone UHF sem fio, ajustes de volume individuais, indicadores de sinal e bateria fraca, circuito squelch redutor de ruído
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos químicos ou abrasivos. Evitar umidade.
Segurança	Usar apenas em ambientes internos. Não expor à água. Manter uma distância mínima de 1 m ao redor do produto para ventilação. Desconectar em caso de não uso prolongado.
Informações gerais	Em conformidade com as normas CE, RED 2014/53/EU, RoHS. Marcação de reciclagem. Adaptador de energia QD-050100 (5 V, 1 A).

Perguntas frequentes - 200UHF-MKII Party light & sound

Por que meu microfone não produz nenhum som?

Verifique se o interruptor ON/MUTE/OFF do microfone está em ON e se as pilhas estão inseridas corretamente. Se o LED vermelho piscar, substitua as pilhas. Certifique-se também de que o adaptador de energia do receptor está conectado e que o volume está suficientemente alto.

Como substituir as pilhas do microfone?

Gire a parte inferior do corpo do microfone para abrir o compartimento de pilhas. Insira duas pilhas LR6 (AA) respeitando a polaridade (+/-), depois feche. Use pilhas do tipo equivalente.

Qual é o alcance máximo do sistema?

O alcance típico é de 30 metros em campo aberto. Para um desempenho ideal, coloque o receptor em linha de visão direta do microfone e afaste-o de obstáculos metálicos.

Como reduzir interferências parasitas?

Identifique e desligue ou mova outras fontes de HF (ex.: outros microfones sem fio, roteadores). Certifique-se de que o receptor e o microfone estão na mesma frequência. Afaste o receptor de superfícies metálicas.

O LED vermelho do microfone pisca. O que fazer?

O LED vermelho piscando indica bateria fraca. Substitua as pilhas o mais rápido possível para evitar qualquer corte de som.

Posso usar este sistema com outras marcas de microfones?

Não, este sistema foi projetado para funcionar exclusivamente com os microfones fornecidos nas frequências 863.2 e 864.8 MHz. O uso de outros microfones pode causar interferências ou danos.

Como conectar o receptor a um amplificador?

Use um cabo Jack 6.35 mm (ou XLR) para conectar a saída de áudio do receptor à entrada do amplificador ou da mesa de mixagem. Em seguida, conecte o adaptador de energia ao receptor.

O que significa a ausência de LED no receptor?

Se o LED de alimentação do receptor estiver apagado, verifique se o adaptador de energia está corretamente conectado na tomada DC e em uma tomada elétrica funcional.

Como posso limpar meu sistema de karaokê?

Desconecte o aparelho e limpe-o com um pano macio e seco. Não use líquidos nem produtos abrasivos. Evite introduzir água nas grades dos microfones.

O som está cortando intermitentemente quando eu me movo. O que fazer?

Isso pode ser devido a um mau posicionamento do receptor. Faça um teste de deslocamento e reposicione o receptor para otimizar a cobertura. Se o problema persistir, evite áreas não cobertas.

MANUAL DE UTILIZADOR 200UHF-MKII Party light & sound

PT - Manual de Instruções - pág. 24

RO - Manual de instructiuni - p. 27

SE - Bruksanvisning - sid. 30

COLLEGAMENTO DEL SISTEMA

INSTRUÇÕES DE OPERAÇÃO

EXPLICAÇÃO DOS SÍMBOLOS

A unidade está em conformidade com os padrões CE

Apenas para uso interno

Para evitar a perda de audição, não se exponha a níveis de volume elevados durante longos períodos de

temp

Esta marcação indica que este produto não deve ser eliminado juntamente com outros resíduos domésticos em toda a UE. Para evitar possíveis danos ao ambiente ou à saúde humana decorrentes da eliminação descontrolada de resíduos, recicle-os de forma responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu dispositivo usado, utilize os sistemas de devolução e recolha ou contacte o revendedor onde o produto foi adquirido.

Podem levar este produto para reciclagem ambientalmente segura.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

• Leia o manual com atenção e guarde-o para referência futura.
• Todas as instruções e avisos de segurança devem ser respeitados. Fazem parte do manual e devem ser mantidos juntamente com o manual.
• Quaisquer reclamações ao abrigo da garantia serão invalidadas se ocorrerem danos devido à não observância destas instruções de operação e segurança. Não assumimos qualquer responsabilidade por quaisquer danos consequentes.
• Não são permitidas conversões e/ou modificações não autorizadas do produto por razões de segurança e licenciamento (CE).
• Para reduzir o risco de incêndio ou choque elétrico, não exponha este produto à chuva ou humidade.
• O produto está aprovado para funcionamento apenas em ambientes fechados e secos. Não opere o dispositivo perto de água, como em casas de banho ou piscinas próximas.
• Não exponha o produto a temperaturas extremas (< +5°C / > +35°C), vibrações fortes ou esforços mecânicos pesados durante o funcionamento.
• Desligue o produto da tomada quando não o vai utilizar durante um longo período.
• Não deixe que objetos estranhos ou líquidos entrem na caixa.
• Não retire a tampa ou a parte traseira, pois não existem peças internas que possam ser reparadas pelo utilizador.
• Não coloque fontes de chama aberta, como velas acesas, sobre o produto.
• Não utilize o produto em clima tropical. Apenas para utilização em climas moderados.
• Deve ser mantida uma distância mínima de 1m em redor do produto garantindo ventilação suficiente.
• Não coloque o produto sobre superfícies macias, como tapetes ou camas. Não cubra as saídas de ar do produto. Não obstrua a circulação do ar com objetos como revistas, toalhas de mesa ou cortinas. Isto evita a dissipação de calor do aparelho e pode resultar em sobreaquecimento.
• O dispositivo está em conformidade com a legislação europeia em vigor relativa à exposição humana a campos eletromagnéticos.
• DISPOSITIVO DE DESCONEXÃO: A tomada deve ser instalada junto ao equipamento e de fácil acesso.

RECURSOS DO SISTEMA

• Alcance: Os transmissores da série UHF funcionarão a uma distância até 30m do receptor.
• Silenciador de ruído: O circuito silenciador analisa a intensidade e a qualidade do sinal para evitar interferências devido ao ruído de RF ambiental.
• Luz de aviso de bateria fraca: O LED vermelho no(s) microfone(s) pisca quando as baterias devem ser substituídas.

RECEPTOR DE CANAL DUPLO

PAINEL FRONTAL

1. Botão de alimentação: LIGUE / DESLIGUE o receptor.
2. Indicador de energia: indica que a energia está ligada/desligada.
3. Botão de volume canal 1.
4. Botão de volume canal 2

5 e 6 Indicador de sinal "RF": Brilha quando o receptor recebe um sinal RF dos microfones 1 e mic2.

7 e 8 Indicador de nível de áudio "AF": Indica o nível do sinal de áudio do sistema sem fios dos canais 1 e 2.

9 e 10. Antena canais 1 e 2

PAINEL TRASEIRO

1. Conector de alimentação de 5Vcc: Ligue o adaptador AC/DC ao receptor
2. Conector de saída de áudio de 6,35 mm: Ligue o cabo de áudio deste conector à porta de entrada do amplificador e do misturador.
3. Conector de saída balanceada XLR: Ligue o cabo de áudio deste conector à porta de entrada do amplificador, misturador.

CARACTERÍSTICAS DO TRANSMISSOR DE MICROFONE

1. Grelha: Protege o cartucho e ajuda a reduzir os sons da respiração e do vento.
2. Indicador de energia e bateria fraca: Constantemente aceso quando o microfone está ligado e as baterias estão carregadas. Pisca quando as baterias estão fracas e precisam de ser substituídas.
3. Interruptor ON/MUTE/OFF: Liga ou desliga o microfone.

INSTALAÇÃO DA BATERIA DO TRANSMISSOR

Rode a parte inferior do corpo do microfone para abrir o compartimento da bateria. Insira 2 pilhas AA com a polaridade correta. Feche a tampa da bateria.

RECOMENDAÇÕES PARA BATERIAS

Este símbolo indica que as baterias usadas não devem ser descartadas com o lixo doméstico, mas sim depositadas em pontos de coleta separados para reciclagem.

ATENÇÃO: Perigo de explosão se a bateria for colocada incorretamente. Substitua apenas pelo mesmo tipo ou equivalente.

Mantenha as pilhas novas e velhas fora do alcance das crianças.

Se o compartimento da bateria não fechar corretamente, pare de usar o produto e mantenha-o fora do alcance das crianças.

AVISO: Não engula a bateria. Perigo de queimaduras químicas.

Se o compartimento da bateria não fechar corretamente, pare de utilizar o produto e mantenha-o fora do alcance das crianças. Se tiver dúvidas se as pilhas foram engolidas ou introduzidas em qualquer outra parte do corpo, contacte imediatamente um médico.

LIGAÇÃO DO SISTEMA

1. Ligação de alimentação do receptor: Ligue o conector DC do adaptador AC/DC fornecido à tomada de entrada DC do receptor. Ligue o conector CA a uma tomada elétrica apropriada.
2. Antenas: Mantenha a posição das antenas num ângulo de 90°.
3. Ligação de áudio: Ligue a saída correspondente do receptor através de um cabo Jack de 6,35 mm à entrada de um amplificador de potência, misturador, etc.

DICAS PARA ATINGIR O MÁXIMO DESEMPENHO

• Certifique-se de que consegue sempre ver a antena do receptor a partir da posição do transmissor.
• Mantenha a distância entre o transmissor e a antena do receptor o mais curta possível.
• Evite colocar a antena do recetor perto de superfícies metálicas e obstruções.
• Monitorize a carga da bateria e substitua-a assim que a luz vermelha se acender.
• Se empilhar ou montar recetores em rack num sistema múltiplo, não permita que as antenas se toquem ou se cruzem.
• Faça um passeio antes da apresentação ou apresentação. Se forem encontrados pontos mortos, ajuste a localização do receptor. Se permanecerem pontos mortos, marque-os e evite-os durante a execução.

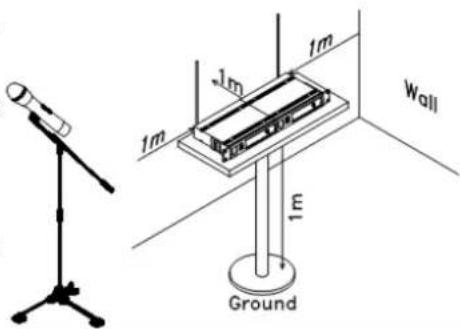

• Para um bom funcionamento, não coloque o receptor perto de fontes de interferência. Coloque o receptor a 1m de distância do solo e deixe pelo menos 1m de espaço livre à volta do receptor.

SOLUÇÃO DE PROBLEMAS

Problema Estado do indicador Solução
Sem som	O indicador vermelho do transmissor não pisca	Deslize o botão POWER ON/OFF do transmissor para ON. Certifique-se de que as pilhas estão corretamente inseridas com a polaridade correta (+/-). Se as pilhas estiverem inseridas corretamente, substitua-as por novas.
	O indicador POWER vermelho no receptor está DESLIGADO	Verifique se o adaptador de rede está ligado corretamente à tomada elétrica e à tomada de corrente contínua. Certifique-se de que a tomada elétrica fornece a voltagem adequada
	Os indicadores de sinal A/B no receptor estão a brilhar	Aumente o volume no receptor. Verifique as ligações de saída do receptor para o equipamento externo
	Os indicadores de sinal A/B no receptor estão desligados. Os indicadores POWER no transmissor e no receptor estão a brilhar	Certifique-se de que as frequências do recetor e do transmissor correspondem.
		Aproxime o transmissor do receptor
O nível de distorção aumenta gradualmente	Os indicadores de sinal A/B no receptor e o indicador LOW BATTERY no transmissor estão acesos	Substitua a bateria do transmissor
Explosões de ruído ou outros sinais de rádio audíveis estão presentes	Os indicadores de sinal A/B estão ligados	Identifique possíveis fontes de interferência (outras fontes de RF) e desligue, remova ou utilize um sistema sem fios que opere a uma frequência diferente
Perda momentânea de som à medida que o transmissor é movido pela área de atuação	Os indicadores de sinal A/B no receptor estão desligados quando o som é perdido	Reposicione o receptor e realize novamente o teste de passagem. Se as falhas de áudio persistirem, marque os pontos “mortos” e evite-os durante a apresentação

ESPECIFICAÇÕES DO SISTEMA

Gama de frequência da portadora RF 863,2 MHz e 864,8 MHz

Máx. Emissão RF 8,93dBm

Resposta de frequência áudio 40-15.000 Hz ±3dB

DTH ....<0,5%

ESPECIFICAÇÕES DO RECEPTOR

Potência de entrada 5,0V=1,0A através do adaptador de rede fornecido

Relação sinal/ruído ....>80dB

Limite após rejeição de canal ....>80dB

Imagem e rejeição espúria ....>80dB

Sensibilidade de recepção ....>5dBu

ESPECIFICAÇÕES DO MICROFONE

Requisitos de energia ....2 pilhas AA de 1,5 V=

Modulação .... tipo F3E

INSTRUCTIUNI DE UTILIZARE

Raza de operare .... 30m tipic

Raspuns in frecventa audio 40-15.000Hz ±3dB

THD ....<0,5%

SPECIFICATII RECEPTORULUI

Putere de intrare 5.0V=1.0A prin adaptorul de retea furnizat

Raport semnal/zgomot >80dB
