200UHF-MKII - Karaokesystem Party light & sound - Gratis bruksanvisning och manual

Märke	Party light & sound
Modell	200UHF-MKII
Kategori	Karaokesystem
Produkttyp	Trådlöst UHF-mikrofonset med mottagare
Bärvågsfrekvens	863.2 MHz och 864.8 MHz
Max RF-effekt	8.93 dBm
Typisk räckvidd	30 m
Ljudbandbredd	40 - 15000 Hz ±3 dB
Total harmonisk distorsion (THD)	< 0.5 %
Mottagarens strömförsörjning	5,0 V DC, 1,0 A (medföljande nätadapter)
Strömförsörjning för mikrofon	2 st 1,5 V AA-batterier (LR6)
Signal/brusförhållande (mottagare)	> 80 dB
Mottagningskänslighet	> 5 dBµV
Modulationstyp	F3E
Ljudutgångar	6,35 mm-jack och symmetrisk XLR
Huvudfunktioner	Trådlös UHF-mikrofon, individuella volyminställningar, signal- och låg batteriindikatorer, brusreducerande squelch-krets
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte kemikalier eller slipande medel. Undvik fukt.
Säkerhet	Använd endast inomhus. Utsätt inte för vatten. Håll minst 1 m avstånd runt produkten för ventilation. Koppla bort vid längre tids användning.
Allmän information	Uppfyller CE, RED 2014/53/EU, RoHS. Återvinningsmärkning. Nätadapter QD-050100 (5 V, 1 A).

Vanliga frågor - 200UHF-MKII Party light & sound

Varför ger min mikrofon inget ljud?

Kontrollera att mikrofons omkopplare ON/MUTE/OFF är i ON-läge och att batterierna är korrekt isatta. Om den röda lampan blinkar, byt ut batterierna. Se också till att nätadaptern till mottagaren är ansluten och att volymen är tillräckligt hög.

Hur byter jag batterier i mikrofonen?

Vrid den nedre delen av mikrofonkroppen för att öppna batterifacket. Sätt i två LR6 (AA)-batterier med rätt polaritet (+/-), och stäng sedan. Använd batterier av motsvarande typ.

Vad är systemets maximala räckvidd?

Den typiska räckvidden är 30 meter i fri sikt. För bästa prestanda, placera mottagaren i siktlinje med mikrofonen och bort från metallföremål.

Hur minskar jag störningar?

Identifiera och stäng av eller flytta andra HF-källor (t.ex. andra trådlösa mikrofoner, routrar). Se till att mottagaren och mikrofonen är på samma frekvens. Flytta mottagaren bort från metallytor.

Mikrofonens röda lampa blinkar. Vad gör jag?

Den blinkande röda lampan indikerar svagt batteri. Byt ut batterierna så snart som möjligt för att undvika ljudavbrott.

Kan jag använda detta system med andra mikrofonmärken?

Nej, detta system är utformat för att fungera uteslutande med de medföljande mikrofonerna på frekvenserna 863.2 och 864.8 MHz. Användning av andra mikrofoner kan orsaka störningar eller skador.

Hur ansluter jag mottagaren till en förstärkare?

Använd en 6,35 mm-jackkabel (eller XLR) för att ansluta mottagarens ljudutgång till förstärkarens eller mixerbordets ingång. Anslut sedan nätadaptern till mottagaren.

Vad innebär det att mottagarens lampa är släckt?

Om mottagarens strömlampa är släckt, kontrollera att nätadaptern är korrekt ansluten till DC-uttaget och till ett fungerande vägguttag.

Hur rengör jag mitt karaokesystem?

Koppla bort enheten och rengör den med en mjuk, torr trasa. Använd inga vätskor eller slipande medel. Undvik att få vatten i mikrofonernas galler.

Ljudet blir hackigt när jag rör mig. Vad gör jag?

Detta kan bero på dålig placering av mottagaren. Gå ett test och flytta mottagaren för att optimera täckningen. Om problemet kvarstår, undvik områden utan täckning.

BRUKSANVISNING 200UHF-MKII Party light & sound

Grattis till ditt köp av din nya högtalare.

FÖRKLARING AV TECKEN

Produkten är endast för inomhusbruk

För att undvika hörselnedsättning, utsätt dig inte för höga volymnivåer under långa perioder.

Denna märkning indikerar att denna produkt inte ska kastas med annat hushållsavfall i hela EU. För att förhindra eventuell skada på miljön eller människors hälsa från kontrollerad avfallshantering, återvinn det på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurser. För att returnera din använda enhet, använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan ta denna produkt för miljösäker återvinning.

VIKTIGA SÄKERHETSINSTRUKTIONER OCH VARNINGAR

• Läs bruksanvisningen noggrant och spara den för framtida referens.
• Alla säkerhetsinstruktioner och varningar måste följas. De är en del av manualen och måste förvaras med manualen.
• Eventuella garantianspråk görs ogiltiga om skada uppstår på grund av att dessa drifts- och säkerhetsinstruktioner inte följs. Vi tar inget ansvar för eventuella följdskador.
• Otillåtna ombyggnader och/eller modifieringar av produkten är inte tillåtna av säkerhets- och licensskäl (CE). Produkten ska endast anslutas till en strömkälla av den typ som beskrivs.
• För att minska risken för brand eller elektriska stötar, utsätt inte produkten för regn eller fukt.

- Produkten är endast godkänd för drift i torra, slutna rum. Använd inte enheten i närheten av vatten, till exempel i badrum eller närliggande simbassänger.

- Utsätt inte produkten för extrema temperaturer (< +5°C / > +35°C), starka vibrationer eller kraftig mekanisk påfrestning under drift.

- Koppla ur produkten från vägguttaget när den inte ska användas på en längre tid.

- Låt inte främmande föremål eller vätskor komma in i huset.

- Ta inte bort käpan eller baksidan, eftersom det inte finns några delar som användaren kan reparera inuti.

- Placera inte källor med öppen låga, såsom tända ljus, på produkten.

- Använd inte produkten i ett tropiskt klimat. Endast för användning i måttliga klimat.

- Ett minsta avständ på 1 m runt produkten måste hållas för att säkerställa tillräcklig ventilation.

- Placera inte produkten på mjuka ytor som mattor eller sängar. Täck inte produktens luftventiler. Blockera inte luftcirkulationen med föremål som magasin, dukar eller gardiner. Detta förhindrar bortledning av värme från apparaten och kan leda till överhettning.

- Enheten överensstämmer med gällande europeisk lagstiftning om människors exponering för elektromagnetiska fält.

KOPPLA FRÅN ENHETEN: Strömuttaget måste installeras nära utrustningen och vara lättillgängligt.

SYSTEMFUNKTIONER

• Räckvidd: UHF-seriens sändare fungerar på upp till 30m från mottagaren.
• Brussquelch: Squelch-krets analyserar signalstyrka och kvalitet för att undvika störningar på grund av RF-brus i omgivningen.
• Varningslampa för lågt batteri: Den röda lysdioden på mikrofonen/mikrofonerna blinkar när batterierna måste bytas.

DUBBELKANALS MOTTAGARE

FRONTPANEL

1. Strömknapp: Slå PÅ/AV mottagaren.
2. Strömindikator: Indikerar strömmen PÅ/AV.
3. Volymratt kanal 1.
4. Volymratt kanal 2
   5 & 6."RF"-signalindikator: Den lyser när mottagaren tar emot en RF-signal från mic 1 & mic2.
   7 & 8."AF" Ljudnivåindikator: Indikerar ljudsignalnivån för det trådlösa systemet för kanal 1 och 2.
   9 & 10. Antennkanal 1 & 2

BAKRE PANEL

1. 5Vdc Power Jack: Anslut AC/DC-adaptern till mottagaren
2. Ljudutgång 6,35 mm: Anslut ljudkabeln från detta jack till ingångsporten på förstärkaren, mixern.
3. XLR Balanced Output Jack: Anslut ljudkabeln från detta uttag till ingångsporten på förstärkaren, mixern.

MIKROFONSÄNDARFUNKTIONER

1. Galler: Skyddar patronen och hjälper till att minska andningsljud och vindbrus.
2. Indikator för ström och lågt batteri: Lyser med fast sken när mikrofonen är påslagen och batterierna är fulla. Blinkar när batterierna börjar ta slut och behöver bytas.
3. ON/MUTE/OFF-knapp: Slår på eller av mikrofonen.

INSTALLATION AV SÄNDARBATTERI

Vrid den nedre delen av mikrofonens kropp för att öppna batterifacket. Sätt i 2x AA-batterier med rätt polaritet. Stäng batteriluckan.

REKOMMENDATIONER FÖR BATTERIER

Den här symbolen anger att använda batterier inte ska slängas tillsammans med hushållsavfallet utan lämnas till separata uppsamlingsplatser för återvinning.

Akta sig! Risk för explosion om batteriet är felaktigt placerat. Ersätt endast med samma eller motsvarande typ.

WARNING!

Svälj inte batteriet. Risk för kemiska brännskador.

Förvara nya och gamla batterier utom räckhåll för barn.

Om batterifacket inte stängs ordentligt, sluta använda produkten och förvara den utom räckhåll för barn.

Om du är osäker på om batterierna har svalts eller satts in i någon annan del av kroppen, kontakta omedelbart en läkare.

SYSTEMANSLUTNING

1. Mottagarens strömanslutning: Anslut DC-kontakten på den medföljande AC/DC-adaptern till DC-ingången på mottagaren. Anslut AC-kontakten till ett lämpligt eluttag.
2. Antenner: Håll antennernas position i en vinkel på 90°.
3. Ljudanslutning: Anslut motsvarande utgång på mottagaren via en 6,35 mm Jack-kabel till ingången på en effektförstärkare, mixer etc.

TIPS FÖR ATT NÅ MAXIMAL PRESTANDA

• Se till att du alltid kan se mottagarantennen från sändarpositionen.
• Håll avståndet från sändare till mottagarantenn så kort som möjligt.
• Undvik att placera mottagarantennen nära metallytor och hinder.
• Övervaka batteriströmmen och byt ut batteriet så snart den röda lampan tänds.
• Om du staplar eller monterar mottagare i ett multipelsystem, låt inte antenner röra vid eller korsa.
• Gör en genomgång innan en föreställning eller presentation. Om döda punkter hittas, justera mottagarens placering. Om döda punkter finns kvar, markera dem och undvik dem under uppträdandet.

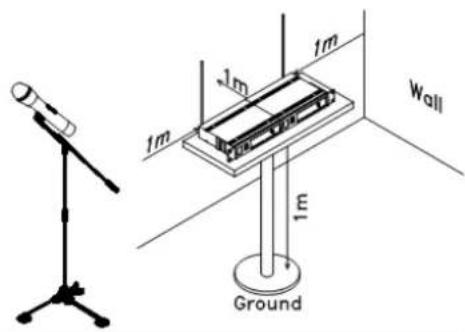

- För en bra funktion, placera inte mottagaren nära störningskällor. Placera mottagaren på 1 m avständ från marken och lämna minst 1 m fritt utrymme runt mottagaren.

Problem Indikatorstatus Lösning
Inget ljud	Röd sändarindikator blinkar inte	Skjut POWER ON/OFF-omkopplaren på sändaren till ON. Se till att batterierna är korrekt isatta med rätt polaritet (+/-). Om batterierna är korrekt isatta, byt ut dem mot nya.
	Den röda POWER-indikatorn på mottagaren är AV	Kontrollera om nätadaptern är korrekt ansluten till eluttaget och DC-uttaget. Se till att nätuttaget levererar rätt spänning
	Signalindikatorerna A/B på mottagaren lyser	Öka volymen på mottagaren. Kontrollera utgång-sanslutningarna från mottagaren till den externa utrustningen
	Signalindikatorerna A/B på mottagaren är avstängda. POWER-indikatorerna på sändaren och mottagaren lyser	Se till att mottagarens och sändarens frekvenser matchar.
		Flytta sändaren närmare mottagaren
Distorsionsnivån ökar gradvis	Signalindikatorerna A/B på mottagaren och LOW BAT-TERY-indikatorn på sändaren lyser	Byt ut sändarens batteri
Störningar av brus eller andra hörbara radiosignaler före-kommer	Signalindikatorerna A/B är på Identifiera potentiella störningskällor (andra RF-källor) och stäng av, ta bort eller använd ett trådlöst system som arbetar på en annan frekvens
Kortvarig förlust av ljud när sändaren flyttas runt det upp-trädande området	Signalindikatorerna A/B på mottagaren är avstängda när ljudet försvinner	Flytta mottagaren och utför genomgångstestet igen. Om ljudavbrott kvarstår, markera "döda" punkter och undvik dem under uppträdandet

SYSTEMSPECIFICATIONER

RF-bärvågsfrekvensområde 863,2MHz & 864,8MHz

Maximal RF-emission 8,93dBm

Räckvidd 30m typiskt

Ljudfrekvenssvar 40-15 000 Hz ±3dB

THD <0,5 %

MOTTAGARSPECIFIKATIONER

Ingångseffekt 5.0V= 1.0A via medföljande nätadapter

Signal/brusförhållande ....>80dB

Gräns mot kanalavvisning ....>80dB

Bild & falsk avvisning ....>80dB

Mottagningskänslighet....>5dBu

MIKROFONSPECIFIKATIONER

Strömkrav 2 x 1,5V= AA-batterier

Moduleringstyp F3E
