200UHF-MKII - Sistema de karaoke Party light & sound - Manual de uso y guía de instrucciones gratis

Marca	Party light & sound
Modelo	200UHF-MKII
Categoría	Sistema de karaoke
Tipo de producto	Conjunto de micrófono UHF inalámbrico con receptor
Frecuencia portadora HF	863.2 MHz y 864.8 MHz
Potencia RF máx.	8.93 dBm
Alcance típico	30 m
Ancho de banda de audio	40 - 15000 Hz ±3 dB
Distorsión armónica total (THD)	< 0.5 %
Alimentación del receptor	5.0 V CC, 1.0 A (adaptador de corriente incluido)
Alimentación del micrófono	2 pilas 1.5 V AA (LR6)
Relación señal/ruido del receptor	> 80 dB
Sensibilidad de recepción	> 5 dBµV
Tipo de modulación	F3E
Salidas de audio	Jack 6.35 mm y XLR simétrico
Funciones principales	Micrófono UHF inalámbrico, ajustes de volumen individuales, indicadores de señal y batería baja, circuito squelch reductor de ruido
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos ni abrasivos. Evitar la humedad.
Seguridad	Usar solo en interiores. No exponer al agua. Mantener una distancia mínima de 1 m alrededor del producto para ventilación. Desconectar en caso de no uso prolongado.
Información general	Conforme a las normas CE, RED 2014/53/UE, RoHS. Marcado de reciclaje. Adaptador de corriente QD-050100 (5 V, 1 A).

Preguntas frecuentes - 200UHF-MKII Party light & sound

¿Por qué mi micrófono no produce ningún sonido?

Compruebe que el interruptor ON/MUTE/OFF del micrófono está en ON y que las pilas están insertadas correctamente. Si el LED rojo parpadea, reemplace las pilas. Asegúrese también de que el adaptador de corriente del receptor está enchufado y que el volumen es suficientemente alto.

¿Cómo reemplazar las pilas del micrófono?

Gire la parte inferior del cuerpo del micrófono para abrir el compartimiento de pilas. Inserte dos pilas LR6 (AA) respetando la polaridad (+/-), luego cierre. Use pilas de tipo equivalente.

¿Cuál es el alcance máximo del sistema?

El alcance típico es de 30 metros en campo abierto. Para un rendimiento óptimo, coloque el receptor en línea de visión directa con el micrófono y aléjelo de obstáculos metálicos.

¿Cómo reducir las interferencias parásitas?

Identifique y apague o aleje otras fuentes HF (ej.: otros micrófonos inalámbricos, routers). Asegúrese de que el receptor y el micrófono están en la misma frecuencia. Aleje el receptor de superficies metálicas.

El LED rojo del micrófono parpadea. ¿Qué hacer?

El LED rojo parpadeante indica batería baja. Reemplace las pilas lo antes posible para evitar cortes de sonido.

¿Puedo usar este sistema con otras marcas de micrófonos?

No, este sistema está diseñado para funcionar exclusivamente con los micrófonos suministrados en las frecuencias 863.2 y 864.8 MHz. El uso de otros micrófonos podría causar interferencias o daños.

¿Cómo conectar el receptor a un amplificador?

Use un cable Jack de 6.35 mm (o XLR) para conectar la salida de audio del receptor a la entrada del amplificador o de la mesa de mezclas. Luego enchufe el adaptador de corriente al receptor.

¿Qué significa la ausencia de LED en el receptor?

Si el LED de alimentación del receptor está apagado, verifique que el adaptador de corriente esté correctamente conectado a la toma DC y a una toma de corriente funcional.

¿Cómo puedo limpiar mi sistema de karaoke?

Desconecte el aparato y límpielo con un paño suave y seco. No use líquidos ni productos abrasivos. Evite introducir agua en las rejillas de los micrófonos.

El sonido se corta intermitentemente cuando me muevo. ¿Qué hacer?

Esto puede deberse a una mala colocación del receptor. Haga una prueba de movimiento y reposicione el receptor para optimizar la cobertura. Si el problema persiste, evite las zonas no cubiertas.

MANUAL DE USUARIO 200UHF-MKII Party light & sound

ES - Manual de Uso - p. 15

EXPLICACIÓN DE SÍMBOLOS

Los productos eléctricos no deben ser tirados a la basura normal, han de ser reciclados en un lugar destinado a ello. Pregunte a las autoridades locales, por el punto más cercano a su domicilio.

Conforme con los requisitos de la norma CE

Este producto, es adecuado solo para uso en interiores

Para evitar la pérdida de audición, no se exponga a niveles de volumen altos durante períodos prolonga-

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

- Lea atentamente el manual y guárdelo para futuras consultas.

- Es imprescindible respetar todas las instrucciones y advertencias de seguridad. Forman parte del manual y deben conservarse junto con él.

- Las reclamaciones de garantía se invalidarán si se producen daños debidos al incumplimiento de estas instrucciones de seguridad y funcionamiento. No asumimos ninguna responsabilidad por los daños resultantes.

- Por motivos de seguridad y de licencia (CE), no se permiten conversiones y/o modificaciones no autorizadas del producto. El producto debe conectarse únicamente a una fuente de alimentación del tipo descrito.

- Para reducir el riesgo de incendio o descarga eléctrica, no exponga este producto a la lluvia ni a la humedad.

- El producto está aprobado para funcionar únicamente en habitaciones cerradas y secas. No utilice el dispositivo cerca del agua, como en baños o cerca de piscinas.

- No exponga el producto a temperaturas extremas (< +5 °C / > +35 °C), vibraciones fuertes o tensión mecánica pesada durante el funcionamiento.

- Desconecte el producto de la toma de corriente cuando no vaya a utilizarlo durante un largo periodo de tiempo.

- No permita que entren objetos extraños o líquidos en la carcasa.

- No retire la cubierta ni la parte posterior, ya que no hay piezas que el usuario pueda reparar en el interior.

- No coloque fuentes de llamas abiertas, como velas encendidas, sobre el producto.

- No utilice el producto en un clima tropical. Solo para uso en climas moderados.

- Debe mantenerse una distancia mínima de 1 m alrededor del producto para garantizar una ventilación suficiente.

- No coloque el producto sobre superficies blandas, como alfombras o camas. No cubra las rejillas de ventilación del producto. No obstruya la circulación del aire con objetos como revistas, manteles o cortinas. Esto evita la disipación del calor del aparato y puede provocar un sobrecalentamiento.

- El dispositivo cumple con la legislación europea vigente en materia de exposición humana a campos electro-magnéticos.

DESCONECTAR EL DISPOSITIVO: La toma de corriente debe estar instalada cerca del equipo y ser de fácil acceso.

CARACTERISTICAS

- Alcance: Los transmisores UHF tienen un alcance de unos 30 Metros del receptor.

- Reductor de ruido: El circuito « squelch » analiza la fuerza y la calidad de la señal con el fin de evitar las interferencias que provienen de frecuencias de radio cercanas.

- Indicador de batería baja: El indicador Rojo en el(los) micrófono (s) parpadea cuando las baterías necesitan ser reemplazadas..

CARACTERISTICAS DEL RECEPTOR

1. Interruptor ON/OFF del receptor.

2. Indicador de alimentación

3 y 4: Ajuste del volumen de los canales 1 & 2

5 y 6: Se enciende cuándo los canales 1 y 2 reciben una señal UHF

7 y 8: Se ilumina en presencia de un sonido

9 y 10: Antenas canal 1 & 2

TRASERA

1. Clavija de alimentación: Conecte el adaptador AC/DC en esta clavija.
2. Jack de salida audio 6.35mm: Conecte el cable audio de esta clavija en la entrada del amplificador, de un mezclador, etc.
3. Salida XLR simétrica: Conecte el cable audio de esta clavija en la entrada del amplificador, de un mezclador, etc.

CARACTERISTICAS DEL MICROFONO EMISOR

1. Rejilla: Protege el elemento y ayuda a reducir los rudos de la respiración y del viento.
2. Indicador de pila
3. Conmutador ON/MUTE/OFF

COLOCACION DE LAS PILAS EN EL MICROFONO

Gire la parte inferior del cuerpo del micrófono para abrir el compartimento de las pilas. Inserte dos pilas LR6 dentro del compartimento respetando la polaridad. Cierre el compartimento.

RECOMENDACIONES PARA BATERÍAS

Este símbolo indica que las baterías usadas no se deben tirar con la basura doméstica, sino que deben depositarse en puntos de recogida separados para su reciclaje.

ATENCIÓN

Peligro de explosión si la Pila se reemplaza incorrectamente. Reemplace solo por el mismo tipo o tipo equivalente.

Mantenga las pilas nuevas y usadas fuera del alcance de los niños.

Si el compartimiento de la pila no se cierra correctamente, deje de usar el producto y manténgalo fuera del alcance de los niños.

ADVERTENCIA

No ingiera la Pila. Peligro de quemaduras químicas.

El control remoto suministrado incluye una de estas pilas) Este producto contiene una pila de botón. Si se traga la pila del botón, puede provocar quemaduras internas graves y en solo 2 horas y puede provocar la muerte.

Si tiene dudas sobre si las pilas hayan podido ser tragadas por alguien o se puedan haber introducido en alguna parte del cuerpo de alguien, consulte a un médico de inmediato

CONEXIONADO DEL SISTEMA

• Conecte la clavija DC del adaptador de corriente incluido en la clavija DC en la parte trasera del receptor. Conecte la clavija AC en una toma de corriente adecuada.
• Antena: Posicione las antenas en un ángulo de 90°.
• Conexionado audio: Conecte la salida adecuada del receptor por medio de un cable Jack en la entrada de un amplificador, de una mesa de mezclas, etc.

CONSEJOS PARA OBTENER LAS MEJORES PRESTACIONES

• La antena del receptor siempre ha de estar orientada hacia el micrófono.
• El receptor y el transmisor deben estar lo más cerca posible.
• No coloque el receptor próximo a superficies metálicas y otros obstáculos.
• Vigile la tensión de las pilas y cámbielas cuándo el indicador se ilumine.
• Si superpone diferentes unidades de receptores dentro de un rack, vigile que las antenas no se crucen ni se toquen entre ellas.
• Haga pruebas de funcionamiento antes de la presentación. Si encuentra zonas no cubiertas, corrija el emplazamiento del receptor. Si aun así persiste, evite pasar por esta zona durante la presentación.

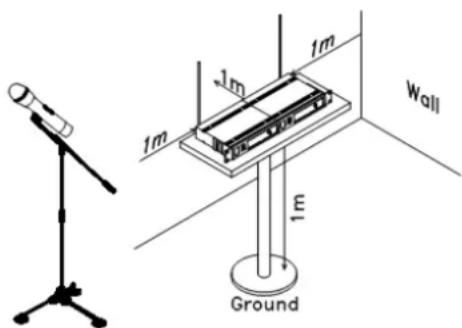

• Para un buen funcionamiento no coloque el receptor cerca de fuentes de perturbaciones. Colocar el interruptor a un metro del suelo y de cualquier fuente de perturbaciones. Asegúrese de dejar libre la zona de obstáculos alrededor de una distancia de un metro de las antenas.

Problema Estado del indicador Solución
No hay sonido	El indicador Rojo del emisor no parpa-dea	Coloque el interruptor ON/OFF del mi-crófono en ON. Asegúrese de que las pilas están insertadas correctamente respe-tando la polaridad (+/-). Si las pilas están correctamente colocadas, reemplácelas por nuevas.
	El indicador Rojo del emisor está apagado	Verifique si el adaptador de corriente está correctamente conectado en la clavija DC y la toma de corriente. Asegúrese que la toma de corriente es de la tensión adecua-da.
	Los indicadores de señal A/B en el re-ceptor están apagados. Los indicadores de tensión en el receptor y los micrófo-nos, están encendidos.	Asegúrese que el receptor y el emisor es-tán ajustados en la misma frecuencia.
		Acerque el emisor al receptor
El umbral de la distor-sión aumenta gradualmente	Los indicadores de señal A/B en el receptor y el indicador de pila baja en el emisor están encendidos	Cambie las pilas del micrófono
Presencia de ruidos parásitos y otras interferencias	Los indicadores de señal A/B están encendidos	Identifique las fuentes potenciales de interferencias (Otras fuentes HF) y apá-guelas, desplace o utilice un sistema inalámbrico que trabaje en una frecuencia diferente.
Perdidas de sonido temporales cuándo el emisor se desplaza a una cierta zona de pre-sentación	Los indicadores de señal A/B en el receptor están apagados durante la perdida de sonido	Recoloque el receptor y efectúe una nueva prueba de sonido. Si las pérdidas per-sisten, marque las zonas no cubiertas y evítelas durante la presentación.

CARACTERISTICAS TECNICAS DEL SISTEMA

Frecuencia portadora del sistema....863.2MHz & 864.8MHz

Alcance ......típica 30m

Banda pasante de audio 40-15000Hz ±3dB

THD....<0,5%

CARACTERISTICAS TECNICAS DEL RECEPTOR

Alimentación....5.0V= 1.0A nom. por adaptador de corriente incluido

Relación señal/ruido....>80dB

Límite de rechazo del canal adyacente....>80dB

Rechazo de imagen fantasma....>80dB

Sensibilidad de la recepción ....>5dBu

CARACTERISTICAS TECNICAS DEL MICROFONO

Alimentación....2 piles 1.5V== AA

Tipo de modulación.... F3E

Alcance operacional ....30m típico
