MANUAL DE USUARIO PAR-STROBE Party light & sound

Una vez reciba el equipo, abra el embalaje y verifique que el contenido está completo y en perfecto estado. Si no es así, avise inmediatamente al transportista y conserve el embalaje si muestra signos de maltrato. Conserve el embalaje y todos los materiales de embalaje para poder transportar el equipo con toda seguridad.

EXPLICACION DE LOS SIMBOLOS DEL EQUIPO

El rayo dentro de un triángulo avisa al usuario de un daño físico (Riesgo de electrocución, por ejemplo).

El punto de exclamación dentro del triángulo indica un riesgo en la manipulación o instalación del equipo.

El equipo es conforme a la norma CE

Únicamente para su uso en interiores

Distancia mínima entre el equipo y otros objetos

Clase de aislamiento I. Conéctelo únicamente a una toma de corriente con conexión a tierra

ATENCION NO ABRIR LA CARCASA PELIGRO DE ELECTROCUCION

INSTRUCCIONES DE SEGURIDAD

Lea atentamente este manual que contiene informaciones importantes de la instalación, uso y mantenimiento de este equipo.

• Conserve el manual para consultas futuras. Si el equipo cambia de propietario algún día asegúrese de que recibe el manual.
• Asegúrese de que la tensión del enchufe, se corresponde con las necesidades del equipo y no supera el Voltaje requerido por el equipo e indicado en la placa indicadora del mismo.
• Únicamente para ser usado en interiores!
• Para evitar cualquier riesgo de incendio o descarga eléctrica, no exponga el equipo a la lluvia o la humedad. Asegúrese de que ningún objeto inflamable se encuentra cerca del equipo durante el funcionamiento del mismo.
• Instale el equipo en un lugar bien ventilado a una distancia como mínimo de 1 metro de cualquier superficie. Asegúrese de que las rejillas de ventilación del equipo, no quedan obstruidas.

- La distancia mínima entre el proyector y el objeto a iluminar debe ser superior a 0,5m.

- Desenchufe el equipo de la corriente antes de cualquier manipulación o mantenimiento.

- La temperatura ambiente no debe pasar de 40^ . No haga funcionar el equipo a temperaturas superiores.

- En caso de malfunctionamiento, pare inmediatamente el equipo. No intente jamás reparar usted mismo el equipo. Una reparación mal efectuada, puede provocar daños y malfunctionamientos. Contacte con un servicio autorizado. Haga que utilicen únicamente recambios originales.

- Asegúrese de que le cable de corriente nunca esté dañado o pellizcado.

- Jamás desenchufe el equipo tirando del cable, hágalo desde la propia clavija y con cuidado.

- No exponga los ojos a la fuente luminosa. En ciertas personas sensibles, la fuerte luminosidad puede provocar una crisis de epilepsia

- La luminaria no se ha de usar con fines decorativos y no es adecuada como iluminación domestica normal.

- Si el cable de corriente del equipo está dañado, este debe ser reemplazado por el fabricante o por un técnico cualificado, para evitar cualquier riesgo de electrocución.

- La fuente luminosa de este equipo, no es reemplazable. Si estas se dañan, todo el equipo ha de ser tirado a la basura.

DISPOSITVO DE CORTE

Cuándo el cable de corriente o el interruptor del equipo, sean utilizados como método de desconexión, este dispositivo debe permanecer fácilmente accesible;

INSTALACION

Fije el equipo por medio de los agujeros de tornillo en el soporte. Asegúrese de que su equipo está sólidamente fijado para evitar vibraciones y movimientos durante el funcionamiento. Compruebe siempre que la estructura que soporta el equipo sea suficientemente sólida y capaz de soportar al menos 10 veces el peso del equipo.

El equipo debe ser fijado por profesionales en un lugar dónde no está al alcance de las personas y no pase nadie por debajo de el o encima de un camino de personas.

CONECTORES DE CABLE

El cable debe de tener una conexión XLR macho en uno de los lados y una conexión XLR Hembra al otro lado.

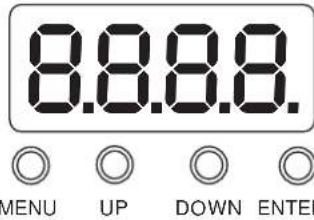

DISPLAY DE LED

El display cuenta con 4 botones: MENU / UP / DOWN / ENTER

Botón Función

MENU Se utiliza para acceder al menú o para volver a una opción de menú anterior

UP Se desplaza por las opciones del menú en orden ascendente

DOWN Se desplaza por las opciones del menú en orden descendente

ENTER Se utiliza para seleccionar y almacenar el menú u opción actual dentro de un menú

8.8.8.8. MENU UP DOWN ENTER

Pulse el botón MENU para acceder a los 15 efectos diferentes. Desplácese por los efectos con los botones ARRI-BA/ABAJO y confirme el efecto seleccionado con el botón ENTER.

Restablecimiento de fábrica: mantenga presionado el botón MENÚ durante 3 segundos. La pantalla mostrará DEFA, lo que significa que la unidad se ha restablecido con éxito a la configuración de fábrica. Todas las configuraciones definidas por el usuario han sido canceladas.

TABLA DE EFECTOS

NO.	DISPLAY Descripción
1	d0001 Código de dirección DMX512 (001—512): seleccione una dirección mediante los botones ARRIBA/ABAJO
2	C001 Especial para sistema informático de tres canales.
3	A000 Selección de color (000-007): seleccione un color mediante los botones ARRIBA/ABAJO
4	P050 Salto de color (00—255): seleccione la velocidad de salto mediante los botones ARRIBA/ABAJO.
5	L050	Gradientes de color (00—255): ajuste el degradado con los botones ARRIBA/ABAJO
6	E050	Cambio de pulso de color (00—255): ajuste la velocidad mediante los botones ARRIBA/ABAJO
7	FLAS	Ajuste la velocidad a través de los botones ARRIBA/ABAJO
8	Sou1	Cambio de color RGB controlado por sonido
9	Sou2	Cambio de color RGBW controlado por sonido
10	FL85	Flash estroboscópico (000—255): ajuste la frecuencia del flash mediante los botones ARRIBA/ABAJO
11	Fr85	Flash estroboscópico (000—255): ajuste la frecuencia del flash mediante los botones ARRIBA/ABAJO
12	r255	Selección de color rojo (000—255): ajuste el brillo mediante los botones ARRIBA/ABAJO
13	g255	Selección de color verde (000—255): ajuste el brillo mediante los botones ARRIBA/ABAJO
14	b255	Selección de color azul (000—255): ajuste el brillo mediante los botones ARRIBA/ABAJO
15	H255	Selección de color blanco (000—255): ajuste el brillo mediante los botones ARRIBA/ABAJO

CARTA DMX DE 8 CANALES

CHs Valor Descripción
CH1 0-255 RGB: atenuador maestro, atenuación lineal de oscuro a brillante.
CH2 0-255 R atenuador de luz, atenuación lineal, de oscuro a brillante.
CH3 0-255 G atenuador de luz, atenuación lineal, de oscuro a claro
CH4 0-255 B atenuador de luz, atenuación lineal, de oscuro a brillante.
CH5 0-255 W atenuador de luz, atenuación lineal, de oscuro a brillante.
CH6 0-4	Brillo constante
5-45	Salto de color (P050)
46-86	Gradiente de color (L050)
87-127	Pulso de color (E050)
128-168	Luz estroboscópica (FLAS)
169-209	Control de sonido 1 Activo
210-255	Control de sonido 2 Activo
CH7 Velocidad de función Velocidad de lento a rápido
CH8 0-127	FLO2
128-256	FLO1

LIMPIEZA DEL EQUIPO

Limpie regularmente las lentes externas a fin de optimizar la potencia de la luz. La frecuencia de limpieza depende de las condiciones de uso. Un medio húmedo, polvoriento o marino, favorece la acumulación de suciedad en las ópticas.

Desenchufe SIEMPRE el equipo antes de manipularlo o limpiarlo.

• Utilice un paño y limpiador de vidrios clásico.
• Seque todas las piezas cuidadosamente.

CARACTERÍSTICAS

Alimentación....110-240V\~50/60Hz

Consumo....12W

Fuentes luminosas....PAR : 6 LED rojos, 6 azules + 6 verdes de 0.75W

Estrobo : 36 LED blancos de 0.5W

Dimensiones 175 x 100 x 185mm

Peso 0.67kg

Este símbolo significa que este equipo no debe ser lanzado al a basura doméstica en ningún país de la comunidad europea con el fin de evitar ensuciar el medio ambiente y no dañar la salud humana. Para devolver su equipo usado, le agradeceríamos que utilice los puntos de recogida y de reciclado destinados para esta finalidad o bien contactar con la persona que le vendió el equipo para que le informe de como proceder. Ellos pueden recoger este equipo para un reciclado ecológico.
