200UHF-MKII - Sistem karaoke Party light & sound - Manual de utilizare gratuit

Marcă	Party light & sound
Model	200UHF-MKII
Categorie	Sistem de karaoke
Tip produs	Set microfon UHF fără fir cu receptor
Frecvență purtătoare HF	863.2 MHz și 864.8 MHz
Putere RF maximă	8.93 dBm
Rază tipică	30 m
Bandă audio	40 - 15000 Hz ±3 dB
Distorsiune armonică totală (THD)	< 0.5 %
Alimentare receptor	5.0 V DC, 1.0 A (adaptor de curent inclus)
Alimentare microfon	2 baterii 1.5 V AA (LR6)
Raport semnal/zgomot receptor	> 80 dB
Sensibilitate de recepție	> 5 dBµV
Tip modulație	F3E
Ieșiri audio	Jack 6.35 mm și XLR simetric
Funcții principale	Microfon UHF fără fir, reglaje individuale de volum, indicatoare de semnal și baterie descărcată, circuit squelch reducător de zgomot
Întreținere și curățare	Curățați cu o cârpă uscată și moale. Nu utilizați produse chimice sau abrazive. Evitați umezeala.
Siguranță	Utilizați numai în interior. Nu expuneți la apă. Mențineți o distanță minimă de 1 m în jurul produsului pentru ventilație. Deconectați în caz de neutilizare prelungită.
Informații generale	Conform standardelor CE, RED 2014/53/UE, RoHS. Marcaj de reciclare. Adaptor de curent QD-050100 (5 V, 1 A).

Întrebări frecvente - 200UHF-MKII Party light & sound

De ce microfonul meu nu produce niciun sunet?

Verificați că întrerupătorul ON/MUTE/OFF al microfonului este pe ON și că bateriile sunt introduse corect. Dacă ledul roșu clipește, înlocuiți bateriile. Asigurați-vă că adaptorul de curent al receptorului este conectat și că volumul este suficient de mare.

Cum să înlocuiesc bateriile microfonului?

Rotiți partea inferioară a corpului microfonului pentru a deschide compartimentul bateriilor. Introduceți două baterii LR6 (AA) respectând polaritatea (+/-), apoi închideți. Utilizați baterii de tip echivalent.

Care este raza maximă a sistemului?

Raza tipică este de 30 de metri în câmp liber. Pentru performanțe optime, plasați receptorul în linie directă cu microfonul și îndepărtați-l de obstacole metalice.

Cum să reduc interferențele parazite?

Identificați și opriți sau mutați alte surse HF (de ex.: alte microfoane fără fir, routere). Asigurați-vă că receptorul și microfonul sunt pe aceeași frecvență. Îndepărtați receptorul de suprafețele metalice.

Ledul roșu al microfonului clipește. Ce să fac?

Ledul roșu intermitent indică o baterie descărcată. Înlocuiți bateriile cât mai curând posibil pentru a evita întreruperea sunetului.

Pot folosi acest sistem cu alte mărci de microfoane?

Nu, acest sistem este proiectat să funcționeze exclusiv cu microfoanele furnizate pe frecvențele 863.2 și 864.8 MHz. Utilizarea altor microfoane ar putea cauza interferențe sau daune.

Cum să conectez receptorul la un amplificator?

Utilizați un cablu Jack 6.35 mm (sau XLR) pentru a conecta ieșirea audio a receptorului la intrarea amplificatorului sau a mesei de mixare. Apoi conectați adaptorul de curent la receptor.

Ce înseamnă lipsa ledului pe receptor?

Dacă ledul de alimentare al receptorului este stins, verificați că adaptorul de curent este conectat corect la priza DC și la o priză de curent funcțională.

Cum pot curăța sistemul meu de karaoke?

Deconectați aparatul și curățați-l cu o cârpă moale și uscată. Nu utilizați lichide sau produse abrazive. Evitați introducerea apei în grătarele microfoanelor.

Sunetul este întrerupt intermitent când mă mișc. Ce să fac?

Acest lucru se poate datora unei poziționări greșite a receptorului. Faceți un test de mers și repoziționați receptorul pentru a optimiza acoperirea. Dacă problema persistă, evitați zonele neacoperite.

MANUAL DE UTILIZARE 200UHF-MKII Party light & sound

Felicitări pentru achiziționarea noului dvs. difuzor.

EXPLICAREA SEMNELOR

Acest marcaj indică faptul că acest produs nu trebuie aruncat împreună cu alte deșeuri menajere în întreaga UE. Pentru a preveni posbilele daune aduse mediului sau sănătății umane prin eliminarea necontrolată a deșeurilor, reciclați-le în mod responsabil pentru a promova reutilizarea durabilă a resurselor materiale. Pentru a returna dispozitivul folosit, vă rugăm să utilizați sistemele de returnare și colectare sau contactați comerciantul de unde ați achiziționat produsul. Ei pot lua acest produs pentru reciclare sigură pentru mediu.

CE în conformitate cu cerințele standardelor CE.

Produsul este doar pentru uz interior

Pentru a evita pierderea auzului, nu vă expuneți la niveluri mari de volum pentru perioade lungi de timp.

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA SI AVERTISMENTE PRIVIND PERICOLELE

• Vă rugăm să citiți cu atenție manualul și să-l păstrați pentru referințe ulterioare.
• Toate instructiunile de siguranță și avertismentele trebuie respectate. Ele fac parte din manual și trebuie păstrate împreună cu manualul.
• Orice pretenție de garanție este anulată dacă apar daune din cauza nerespectării acestor instrucțiuni de utilizare și siguranță. Nu ne asumăm nicio răspundere pentru orice daune ulterioare.
• Conversiile și/sau modificările neautorizate ale produsului nu sunt permise din motive de siguranță și autorizare (CE). Produsul trebuie conectat la o sursă de alimentare numai de tipul descris.
• Pentru a reduce riscul de incendiu sau electrocutare, nu expuneti acest produs la ploaie sau umezeală.
• Produsul este aprobat pentru funcționare numai în încăperi uscate, închise. Nu utilizați dispozitivul în apropierea apei, cum ar fi în băi sau în piscinele din apropiere.
• Nu expuneți produsul la temperaturi extreme (< +5°C / > +35°C), vibrații puternice sau solicitări mecanice mari în timpul funcționării.
• Deconectati produsul de la priza de perete atunci când nu va fi folosit pentru o perioadă lungă de timp.
• Nu lăsati obiecte străine sau lichide să intre în carcasă.
• Nu scoateti capacul sau spatele, deoarece în interior nu există piese reparabile de utilizator.
• Nu aşezati pe produs surse de flacără liberă, cum ar fi lumânările aprinse.
• Nu utilizati produsul într-un climat tropical. Numai pentru utilizare în climă moderată.
• Trebuie păstrată o distantă minimă de 1 m în jurul produsului, asigurând o ventilatie suficientă.
• Nu așezați produsul pe suprafete moi, cum ar fi covoare sau paturi. Nu acoperiți orificiile de ventilație ale produsului. Nu obstrucționați circulația aerului cu obiecte precum reviste, fete de masă sau perdele. Acest lucru previne disiparea căldurii din aparat și poate duce la supraîncălzire.
• Aparatul respectă legislația europeană în vigoare privind expunerea omului la câmpuri electromagnetice.

DECONECTATI DISPOZITIVUL: Priza de curent trebuie să fie instalată în apropierea echipamentului și să fie ușor accesibilă.

CARACTERISTICI SISTEMULUI

• Raza de actiune: Emitătoarele din seria UHF vor functiona la până la 30 m de receptor.
• Squelch de zgomot: circuitul de squelch analizează puterea și calitatea semnalului pentru a evita interferențe le din cauza zgomotului RF de mediu.
• Lampă de avertizare pentru baterie descărcată: LED-ul roșu de pe microfon(e) clipește când bateriile trebuie înlocuite.

RECEPTOR DUBLE CANAL

PANOUL FRONTAL

1. Buton de pornire: Porniti/Opriti receptorul.
2. Indicator de alimentare: indică pornirea/oprirea.
3. Butonul de volum canalul 1.
4. Butonul de volum canalul 2

Indicator de semnal 5 și 6 "RF": Se aprinde atunci când receptorul primește un semnal RF de la microfonul 1 și microfonul 2.

7 si 8"AF"Indicator de nivel audio: indică nivelul semnalului audio al sistemului wireless al canalelor 1 si 2.

9 si 10. Canalul antenă 1 si 2

PANOUL DIN SPATE

1. Mufă de alimentare 5Vdc: Conectați adaptorul AC/DC la receptor
2. Mufă de ieșire audio de 6,35 mm: Conectați cablul audio de la această mufă la portul de intrare al amplificatorului, mixerului.
3. Mufă de ieșire echilibrată XLR: Conectați cablul audio de la această mufă la portul de intrare al amplificatorului, mixerului.

CARACTERISTICI EMMITATOR MICROFON

1. Grila: Protejeaza cartusul si ajuta la reducerea zgomotelor respiratorii si a vantului.
2. Indicator de putere și baterie descărcată: aprins continuu când microfonul este pornit și bateriile sunt pline. Clipește când bateriile sunt descărcate și necesită înlocuire.
3. Comutator ON/MUTE/OFF: Pornește sau dezactivează microfonul.

INSTALARE BATERIA TRANSMITATOR

Rotiți partea inferioară a corpului microfonului pentru a deschide compartimentul bateriei. Introduceți 2 baterii AA cu polaritatea corectă. Închideti capacul bateriei.

RECOMANDĂRI PENTRU BATERIE

Acest simbol indică faptul că bateriile uzate nu trebuie aruncate împreună cu deșeurile menajere, ci predate la puncte de colectare separate pentru reciclare.

ATENTIE! Pericol de explozie dacă bateria este plasată incorect. Înlocuiti bateria numai cu une de același tip sau echivalent.

AVERTIZARE! NU ÎNGHITITI BATERIA. PERICOL DE ARSURI CHIMICE.

Nu lăsați bateriile noi și vechi la îndemâna copiilor. Dacă compartimentul bateriei nu se închide corect, nu mai utilizați produsul și nu-l lăsați la îndemâna copiilor. Dacă aveți îndoieli dacă bateriile au fost înghițite sau introduse în orice altă parte a corpului, contactați imediat un medic.

CONECTARE LA SISTEM

1. Conexiune la alimentarea receptorului: Conectați conectorul DC al adaptorului AC/DC furnizat la mufa de intrare DC a receptorului. Conectați conectorul AC la o priză corespunzătoare.
2. Antene: Mentineți poziția antenelor la un unghi de 90°.
3. Conexiune audio: Conectați ieșirea corespunzătoare a receptorului printr-un cablu Jack de 6,35 mm la intrarea unui amplifier de putere, mixer etc.

SFATURI PENTRU A OBTINE PERFORMANTĂ MAXIMĂ

• Asigurați-vă că puteți vedea întotdeauna antena receptorului din poziția transmitătorului.
• Păstrați distanța de la emițător la antena receptorului cât mai scurt posibil.
• Evitați plasarea antenei receptorului lângă suprafețe metalice și obstacole.
• Monitorizați puterea bateriei și înlocuiti bateria de îndată ce lumina roșie se aprinde.
• Dacă stivuiti sau montați receptoare într-un sistem multiplu, nu permiteți antenelor să se atingă sau să se încruciseze.

• Efectuați o prezentare înainte de spectacol sau prezentare. Dacă se găsesc puncte moarte, reglați locația receptorului. Dacă rămân puncte moarte, marcati-le și evitați-le în timpul spectacolului.

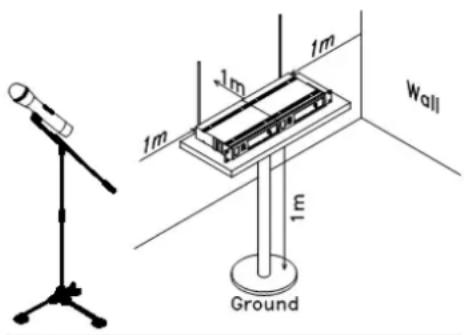

• Pentru o functionare bună, nu așezați receptorul în apropierea surselor de interferență. Așezați receptorul la 1 m distanță de sol și lăsați cel puțin 1 m spațiu liber în jurul receptorului.

DEPANARE

Problemă Starea indicatorului Solutie
Nici un sunet	Indicatorul roșu al emițătorului nu clipește	Glisați comutatorul POWER ON/OFF de pe transmitător pe ON. Asigurați-vă că bateriile sunt introduse corect, cu polaritatea corectă (+/-). Dacă bateriile sunt introduse corect, înlocuiti-le cu altele noi.
	Indicatorul roșu POWER de pe receptor este OPRIT	Verificați dacă adaptorul de alimentare este conec-tat corect la priza de alimentare și la priza de curent continuu. Asigurați-vă că priza de alimentare furnizează tensiunea corespunzătoare
	Indicatoarele de semnal A/B de pe receptor sunt aprinse	Măriți volumul receptorului. Verificați conexiunile de ieșire de la receptor la echipamentul extern
	Indicatoarele de semnal A/B de pe receptor sunt stinse. Indicatoarele POWER de pe transmitător și receptor sunt aprinse	Asigurați-vă că frecvențele receptorului și ale transmită- torului se potrivesc.
		Mutați emițătorul mai aproape de receptor
Nivelul de distor-siune crește treptat	Indicatoarele de semnal A/B de pe receptor și indicatorul LOW BATTERY de pe trans-mițător luminează	Înlocuiti bateria emițătorului
Sunt prezente rafale de zgomot sau alte semnale radio sonore	Indicatoarele de semnal A/B sunt aprinse	Identificați sursele potențiale de interferență (alte surse RF) și opriți, eliminați sau utilizati un sistem fără fir care funcționează pe o frecvență diferită
Pierderea momen-tană a sunetului pe măsură ce trans-mițătorul este mutat în zona de spectacol	Indicatoarele de semnal A/B de pe receptor sunt stinse atunci când sunetul se pierde	Repoziționați receptorul și efectuați din nou testul de trecere. Dacă întreruperile audio persistă, marcați punc-tele „moarte” și evitați-le în timpul performanței

SPECIFICATII DE SISTEM

Gama de frecventă purtătoare RF 863,2 MHz și 864,8 MHz

Max. Emisia RF 8,93 dBm

Limită la respingerea canalului ....>80dB

Imagini și respingere falsă ....>80dB

Sensibilitate de recepție ....> 5dBu

SPECIFICATII MICROFON

Cerinte de alimentare ....2 baterii AA de 1,5 V=

Moduí de tip F3E
