Marka	Party light & sound
Model	200UHF-MKII
Kategori	Karaoke sistemi
Ürün türü	Alıcılı UHF kablosuz mikrofon seti
Taşıyıcı HF frekansı	863.2 MHz ve 864.8 MHz
Maksimum RF gücü	8.93 dBm
Tipik menzil	30 m
Ses bant genişliği	40 - 15000 Hz ±3 dB
Toplam harmonik bozulma (THD)	< %0.5
Alıcı güç kaynağı	5.0 V DC, 1.0 A (şebeke adaptörü dahildir)
Mikrofon güç kaynağı	2 adet 1.5 V AA (LR6) pil
Alıcı sinyal/gürültü oranı	> 80 dB
Alım hassasiyeti	> 5 dBµV
Modülasyon türü	F3E
Ses çıkışları	6.35 mm jak ve dengeli XLR
Ana işlevler	UHF kablosuz mikrofon, bireysel ses ayarları, sinyal ve düşük pil göstergeleri, gürültü azaltıcı squelch devresi
Bakım ve temizlik	Kuru ve yumuşak bir bezle temizleyin. Kimyasal veya aşındırıcı ürünler kullanmayın. Nemden kaçının.
Güvenlik	Yalnızca iç mekanda kullanın. Suya maruz bırakmayın. Havalandırma için ürün etrafında en az 1 m mesafe bırakın. Uzun süre kullanılmayacaksa fişini çekin.
Genel bilgiler	CE, RED 2014/53/EU, RoHS standartlarına uygundur. Geri dönüşüm işareti. Şebeke adaptörü QD-050100 (5 V, 1 A).

Sık sorulan sorular - 200UHF-MKII Party light & sound

Mikrofonum neden hiç ses çıkarmıyor?

Mikrofonun ON/MUTE/OFF anahtarının ON konumunda olduğunu ve pillerin doğru takıldığını kontrol edin. Kırmızı ışık yanıp sönüyorsa pilleri değiştirin. Ayrıca alıcının şebeke adaptörünün takılı olduğundan ve ses seviyesinin yeterince yüksek olduğundan emin olun.

Mikrofonun pilleri nasıl değiştirilir?

Mikrofon gövdesinin alt kısmını çevirerek pil bölmesini açın. Kutuplara (+/-) dikkat ederek iki adet LR6 (AA) pil takın, ardından kapatın. Eşdeğer tipte piller kullanın.

Sistemin maksimum menzili nedir?

Tipik menzil açık alanda 30 metredir. En iyi performans için alıcıyı mikrofonun doğrudan görüş alanına yerleştirin ve metal engellerden uzak tutun.

Parazit girişimler nasıl azaltılır?

Diğer HF kaynaklarını (örn. diğer kablosuz mikrofonlar, yönlendiriciler) belirleyin ve kapatın veya taşıyın. Alıcı ve mikrofonun aynı frekansta olduğundan emin olun. Alıcıyı metal yüzeylerden uzak tutun.

Mikrofonun kırmızı ışığı yanıp sönüyor. Ne yapmalıyım?

Yanıp sönen kırmızı ışık, pilin zayıf olduğunu gösterir. Ses kesintisini önlemek için pilleri mümkün olan en kısa sürede değiştirin.

Bu sistemi diğer marka mikrofonlarla kullanabilir miyim?

Hayır, bu sistem yalnızca sağlanan mikrofonlarla 863.2 ve 864.8 MHz frekanslarında çalışacak şekilde tasarlanmıştır. Başka mikrofonların kullanımı parazite veya hasara neden olabilir.

Alıcı bir amplifikatöre nasıl bağlanır?

Alıcının ses çıkışını amplifikatörün veya mikserin girişine bağlamak için 6.35 mm jak (veya XLR) kablosu kullanın. Ardından şebeke adaptörünü alıcıya takın.

Alıcıda ışık olmaması ne anlama gelir?

Alıcının güç ışığı sönükse, şebeke adaptörünün DC girişine ve çalışan bir prize doğru şekilde takıldığını kontrol edin.

Karaoke sistemimi nasıl temizleyebilirim?

Cihazın fişini çekin ve yumuşak, kuru bir bezle temizleyin. Sıvı veya aşındırıcı ürünler kullanmayın. Mikrofon ızgaralarına su girmesinden kaçının.

Hareket ederken ses aralıklı olarak kesiliyor. Ne yapmalıyım?

Bu, alıcının yanlış konumlandırılmasından kaynaklanıyor olabilir. Bir yürüme testi yapın ve kapsama alanını optimize etmek için alıcıyı yeniden konumlandırın. Sorun devam ederse kapsama alanı dışındaki bölgelerden kaçının.

KULLANIM KILAVUZU 200UHF-MKII Party light & sound

TR - Kullanım Kılavuzu - s. 36

FRONT PANEL • FAÇADE • FRONTANSICHT • FRONT PANEEL • PANEL FRONTAL • PANNELLO FRONTALE SPREDNJA PLOŠČA • PAINEL FRONTAL • PANOUL FRONTAL • FRONTPANEL • PANEL PRZEDNI ÖN PANEL

LED POWER ON OFF ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Party LIGHT & SOUND UHF PARTY-200UHF-MKII-2 WIRELESS RECEIVER VOL.A + RF AF AF RF VOL.B +

REAR PANEL • ARRIÈRE • RÜCKSEITE • ACHTERPANEEL • TRASERA • PANNELLO POSTERIORE • ZADNJA PLOŠČA • PAINEL TRASEIRO • PANOUL DIN SPATE • BAKRE PANEL • PANEL TYLNY • ARKA PANEL

MIX OUT 863.2 MHz 864.8MHz ANT-B BALANCED 5V= IN 12 1113 ANT-A

MICROPHONE • MICROPHONE • MIKROFON • MICROFOON • MICROFONO • MICROFONO • MICROFONE MIKROFON • MIKROFON • MIKROFON

İŞARETLERIN AÇIKLAMASI

CE standartlarının gereklerine uygun olarak

Ürün yalnızca iç mekanda kullanıma yöneliktir

İşitme kaybını önlemek için kendinizi uzun süre yüksek ses seviyelerine maruz bırakmayın.

Bu işaret, bu ürünün AB genelinde diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından kaynaklanan olası çevre veya insan sağlığı zararlarını önlemek için, malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için sorumlu bir şekilde geri dönüştürün.

Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı perakendeciyle iletişime geçin. Bu ürünü çevresel olarak güvenli geri dönüşüm için alabilirler.

ÖNEMLI GÜVENLIK TALIMATLARI VE TEHLIKE UYARILARI

• Lütfen kılavuzu dikkatlice okuyun ve gelecekte başvurmak üzere saklayın.
• Tüm güvenlik talimatlarına ve uyarılara uyulmalıdır. Bunlar kılavuzun bir parçasıdır ve kılavuzla birlikte saklanmalıdır.
• Bu kullanım ve güvenlik talimatlarına uyulmaması nedeniyle hasar meydana gelirse, herhangi bir garanti talebi geçersiz sayılır. Herhangi bir sonuçsal hasar için hiçbir sorumluluk kabul etmiyoruz.
• Güvenlik ve lisanslama nedenleriyle (CE) ürünün yetkisiz dönüşümleri ve/veya modifikasyonlarına izin verilmez. Ürün yalnızca açıklanan tipte bir güç kaynağına bağlanmalıdır.
• Yangın veya elektrik çarpması riskini azaltmak için bu ürünü yağmura veya neme maruz bırakmayın.
• Ürün yalnızca kuru ve kapalı odalarda çalıştırılmak üzere onaylanmıştır. Cihazı banyo veya yüzme havuzlarının yakınında olduğu gibi suyun yakınında çalıştırmayın.
• Ürünü çalışma esnasında aşırı sıcaklıklara (< +5°C / > +35°C), güçlü titreşimlere veya ağır mekanik zorlanmalara maruz bırakmayın.
• Ürünü uzun süre kullanmayacaksanız fişini prizden çekiniz.
• Gövdeye yabancı cisim veya sıvı girmesine izin vermeyin.
• İçerisinde kullanıcıının müdahale edebileceği herhangi bir parça bulunmadığından kapağını veya arkasını çıkarmayın.
• Ürün üzerine yanan mum gibi çıplak alev kaynakları koymayın.
• Ürünü tropikal iklimde kullanmayın. Sadece ilıman iklimlerde kullanın.
• Ürün çevresinde yeterli havalandırmayı sağlayacak şekilde en az 1m mesafe bırakılmalıdır.
• Cihazı halı veya yatak gibi yumuşak yüzeylere koymayın. Cihazın hava deliklerini kapatmayın. Dergi, masa örtüsü veya perde gibi nesnelerle hava sirkülasyonunu engellemeyin. Bu, cihazdan gelen ısının dağılmasını önler ve aşırı ısınmaya neden olabilir.
• Dahili pili güneş ışığı, ateş veya benzeri aşırı ısıya maruz bırakmayın.

BAĞLANTI KESME CİHAZI: Elektrik prizi cihazın yakınına yerleştirilmeli ve kolayca erişilebilir olmalıdır.

SİSTEM ÖZELLİKLERİ

• Menzil: UHF serisi vericiler alıcıdan 30 metreye kadar uzaklıkta çalışır.
• Gürültü bastırma: Bastırma devresi, çevresel RF gürültüsünden kaynaklanan paraziti önlemek için sinyal gücünü ve kalitesini analiz eder.
• Düşük pil uyarı ışığı: Pillerin değiştirilmesi gerektiğinde mikrofon(lar)daki kırmızı LED yanıp söner.

ÇİFT KANALLI ALICI

ÖN PANEL

1. Güç Düğmesi: Alicıyı AÇAR/KAPATIR.
2. Güç Göstergesi: Gücün AÇIK/KAPALI olduğunu gösterir.
3. Ses Düğmesi kanal 1.
4. Ses düğmesi kanal 2
   5 & 6."RF" sinyal göstergesi: Alicı, mikrofon 1 ve mikrofon 2'den bir RF sinyali aldığında yanar.
   7 & 8."AF" Ses Seviyesi Göstergesi: 1. ve 2. kanalın kablosuz sistem ses sinyali seviyesini gösterir.
   9 ve 10. Anten kanalı 1 ve 2

ARKA PANEL

• 1. 5Vdc Güç Jakı: AC/DC adaptörünü aliciya bağlayın
• 1. Ses Çıkış Jakı 6.35mm: Bu jaktan gelen ses kablosunu amfi, mikser vb. cihazların giriş portuna bağlayın.
• 1. XLR Dengeli Çıkış Jakı: Bu jaktan gelen ses kablosunu amfi, mikser vb. cihazların giriş portuna bağlayın.

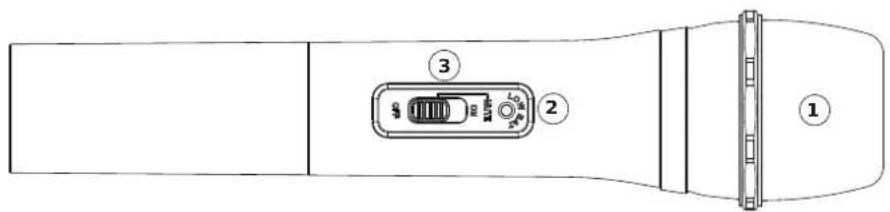

MİKROFON VERİCİ ÖZELLİKLERİ

1. Izgara: Kartuşu korur ve nefes seslerini ve rüzgar sesini azaltmaya yardımcı olur.
2. Güç ve düşük pil göstergesi: Mikrofon açıkken ve piller doluyken sabit yanar. Piller zayıfladığında ve değiştirilmesi gerektiğiinde yanıp söner.
3. ON/MUTE/OFF anahtarı: Mikrofonu açar veya kapatır.

VERİCİ PIL TAKILMASI

- Pil bölmesini açmak için mikrofon gövdesinin alt kısmını döndürün. 2x AA pili doğru kutuplara yerleştirin. Pil kapağını kapatın.

PİLLER İÇİN ÖNERİLER

Bu piktogram, kullanılan pillerin ev atıklarıyla birlikte atılması, geri dönüşüm için ayrı toplama noktalarına atılması gerektiğini belirtir. Pilleri güneş ışığı, ateş ve benzeri aşırı ısı kaynaklarından uzak tutun.

Pil kullanıldığında, pil sızıntısından veya bozulmalardan kaynaklanan hasarları önlemek için pilleri çıkarın.

DİKKAT: Pilin yanlış değiştirilmesi durumunda patlama riski vardır. Yalnızca aynı veya eşdeğer türle verildi.

UYARI: Pili yutmayın. Kimyasal yanık tehlikesi. Yeni ve kullanılan pilleri çocukların erişemeyeceği bir yerde yedekleme.

Pil bölmesi düzgün kapanmıyorsa ürünü kullanmayı bırakın ve çocukların erişemeyeceği bir yerde şifreler.

Pillerin yutulmuş veya parçalanmış herhangi bir yerine sokulmuş olabileceğinden şüpheniz varsa, tedavi yardım isteyin.

SİSTEM BAĞLANTISI

• Alicı güç bağlantısı: Verilen AC/DC adaptörünün DC konektörünü alıcıdaki DC giriş soketine bağlayın. AC konektörünü uygun bir elektrik prizine takın.
• Antenler: Antenlerin pozisyonunu 90° açıda tutun.
• Ses bağlantısı: Alicının ilgili çıkışını 6,35 mm jak kablosuyla güç amplifikatörü, mikser vb. cihazın girişine bağlayın.

MAKSİMUM PERFORMANSI ELDE ETMEK İÇİN İPUÇLARI

• Alici antenini verici konumundan her zaman görebildiğinizden emin olun.
• Verici ile alicı anten arasındaki mesafeyi mümkün olduğunca kısa tutun.
• Alicı anteni metal yüzeylerin ve engellerin yakınına yerleştirmekten kaçının.
• Pil gücünü kontrol edin ve kırmızı ışık yandığında pili değiştirin.
• Çoklu bir sistemde alicıları istiflerken veya rafa monte ederken antenlerin birbirine değişmesine veya çaprazlamasına izin vermeyin.

- Bir performans veya sunumdan önce bir inceleme yapın. Ölü noktalar bulunursa, alicının konumunu ayarlayın. Ölü noktalar kalırsa, bunları işaretleyin ve performans sırasında bunlardan kaçının.

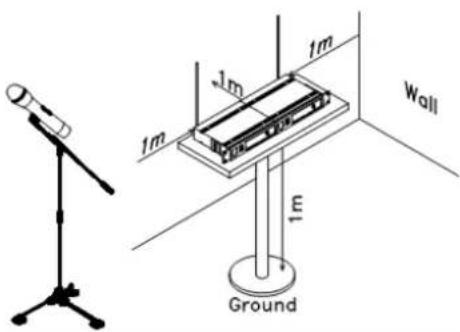

- İyi bir çalışma için alıcıyı parazit kaynaklarının yakınına yerleştirmeyin. Alicıyı yerden 1m uzağa yerleştirin ve alicının etrafında en az 1m boş alan bırakın.

Sorun Gösterge durumu Çözüm
Ses yok	Kırmızı verici göstergesi yanıp sönmüyor	Vericideki GÜÇ AÇMA/KAPAMA anahtarını AÇIK konumuna getirin. Pillerin doğru kutuplulukla (+/-) düzgün bir şekilde takıldığından emin olun. Piller doğru şekilde takılmışsa, yenileriyle değiştirin.
	Alicidaki kırmızı GÜÇ göstergesi KAPALI	Şebeke adaptörünün şebeke prizine ve DC soketine doğru şekilde takılıp takılmadığını kontrol edin. Şebeke prizinin doğru voltajı sağladığından emin olun
	Alicidaki A/B sinyal göstergeleri yanıyor	Alicidaki sesi artırın. Alicidan harici ekipmana giden çıkış bağlantılarını kontrol edin
	Alicidaki A/B sinyal göstergeleri kapalı. Verici ve alicidaki GÜÇ göstergeleri yanıyor	Alicının ve vericinin frekanslarının eşleştiginden emin olun.
		Vericiyi aliciya yaklaştırın
Bozulma seviyesi ka-demeli olarak artar	Alicidaki A/B sinyal göstergeleri ve vericideki DÜŞÜK PIL göstergesi yanıyor	Verici pilini değiştirin
Gürültü patlamaları veya diğer duyulabilir radyo sinyalleri mevcuttur	Sinyal göstergeleri A/B açık Olası parazit kaynaklarını (diğer RF kaynakları) belirleyin ve farklı bir frekansta çalışan bir kablosuz sistemi kapatın, kaldırın veya kullanın
Verici performans alanı etrafında hareket ettirildiğinde anlık ses kaybı	Ses kaybolduğunda alicidaki A/B sinyal göstergeleri kapalı	Alicıyı yeniden konumlandırın ve tekrar geçiş testi yapın. Ses kesintileri devam ederse, "ölü" noktaları işaretleyin ve performans sırasında bunlardan kaçının

SİSTEM ÖZELLİKLERİ

RF Taşiyıcı frekans aralığı 863,2 MHz ve 864,8 MHz

Maksimum RF emisyonu 8,93 dBm

Çalışma aralığı 30 m tipik

Ses frekans tepkisi 40-15.000 Hz ± 3 dB

THD < %0,5

MOTTAGARSPECIFIKATIONER

Giriş gücü 5.0V=1.0A, sağlanan şebeke adaptörü aracılığıyla

Sinyal/gürültü oranı ....>80dB

Kanal sınırında reddetme ....>80dB

Görüntü ve sahte reddetme.... >80dB

Alım hassasiyeti ....>5dBu

MİKROFON ÖZELLİKLERİ

Güç gereksinimleri 2 x 1.5V= AA pil

Modülasyon tipi F3E
