MANUAL DE UTILIZADOR AirSense 10 Elite ResMed

O AirSense™ 10 AutoSet™ e o AirSense 10 Elite são dispositivos de pressão auto-reguláveis e de pressão positiva contínua das vias aéreas (CPAP) de qualidade premium da ResMed.

AVISO

• Antes de utilizar o dispositivo, leia este manual na íntegra.
• Utilize o dispositivo de acordo com a utilização pretendida indicada neste manual.
• As recomendações dadas pelo médico que fez a prescrição devem ser ter prioridade em relação às informações fornecidas neste manual.

Indicações de utilização

AirSense 10 AutoSet

O dispositivo de auto-ajuste AirSense 10 AutoSet está indicado para o tratamento da apneia obstrutiva do sono (AOS) em pacientes com peso superior a 30 kg. Destina-se a ser utilizado no domicílio e hospitais.
O humidificador destina-se a utilização num único paciente em ambiente domiciliar e a reutilização num ambiente hospitalar/institucional.

AirSense 10 Elite

O dispositivo AirSense 10 Elite está indicado para o tratamento da Apneia Obstrutiva do Sono (AOS) em pacientes com peso superior a 30 kg. Destina-se a ser utilizado no domicílio e hospitais.
O humidificador destina-se a utilização num único paciente em ambiente domiciliar e a reutilização num ambiente hospitalar/institucional.

Benefícios clínicos

O benefício clínico da terapia por CPAP consiste na redução de apneas, hipopneas e sonolência, além da melhoria da qualidade de vida.
O benefício clínico da humidificação consiste na redução dos efeitos secundários associados à pressão positiva nas vias aéreas.

Contra-indicações

A terapia por pressão positiva das vias aéreas poderá ser contra-indicada em certos doentes que sofram das seguintes patologias:

• doença bolhosa do pulmão grave
• pneumotórax
  • tensão arterial patologicamente baixa
• desidratação
• fuga de líquido cefalorraquidiano, traumatismo ou cirurgia craniana recentes.

Efeitos adversos

Deverá informar o seu médico assistente no caso de sentir uma dor invulgar no peito, cefaleia intensa ou um agravamento da falta de ar. No caso de haver uma infecção aguda no aparelho respiratório superior, poderá ser necessário interromper o tratamento temporariamente.

Os seguintes efeitos secundários poderão ocorrer durante o tratamento com o dispositivo:

• secura do nariz, boca ou garganta
• hemorragia nasal
• sensação de inchaço
• mal-estar no ouvido ou seio perinasal
• irritação nos olhos
• erupções cutâneas.

Breve descrição

O AirSense 10 inclui:

• Dispositivo
• Humificador HumidAir ^TM (se fornecido)
• Tubagem de ar
• Fonte de alimentação
• Bolsa de transporte
• Cartão SD (não está disponível em todos os dispositivos).

Contacte o seu prestador de cuidados para saber a gama de acessórios disponíveis para utilização com o dispositivo, incluindo:

• Tubagem de ar (aquecida e não aquecida): ClimateLineAir ^™ , SlimLine ^™ , ClimateLineAir Oxy, standard
• Tampa lateral para utilização sem o humidificador
• Filtro: Filtro hipoalergénico, filtro standard
• Conversor CC/CC Air10 ^TM
• Leitor de cartões SD
• Adaptador de oxímetro Air10
• Adaptador USB Air10
• Power Station II
• Tubagem angulada Air10.

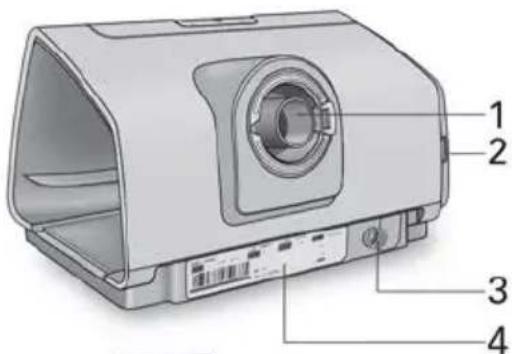

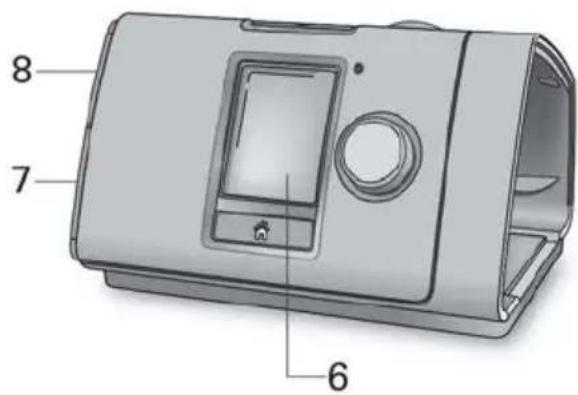

Sobre o seu dispositivo

8 7 6

1 Saída de ar
2 Tampa do filtro de ar
3 Entrada de alimentação
4 Número de série e número do dispositivo

5 Humidificador HumidAir
6 Ecrã
7 Tampa do adaptador
8 Tampa do cartão SD

Acerca do painel de controlo

Botão iniciar/parar

Botão rotativo

Prima para iniciar/parar a terapia.

Prima e mantenha premido durante três segundos para entrar no modo de poupança de energia.

Rode para navegar no menu e prima para seleccionar uma opção.

Rode para ajustar uma opção seleccionada e prima para guardar a sua alteração.

Prima para regressar ao ecrã Início.

Poderão ser apresentados ícones diferentes no ecrã em diferentes alturas, que incluem:

Tempo rampa

Intensidade do sinal sem fios (verde)

Tempo rampa Auto

Transferência sem fios não activada (cinzento)

Humidade

Nenhuma ligação sem fios

Humidificador a aquecer

Modo Avião

Humidificador a arrefecer

Montagem

Não encha excessivamente o humidificador, pois pode entrar água no dispositivo e na tubagem de ar.

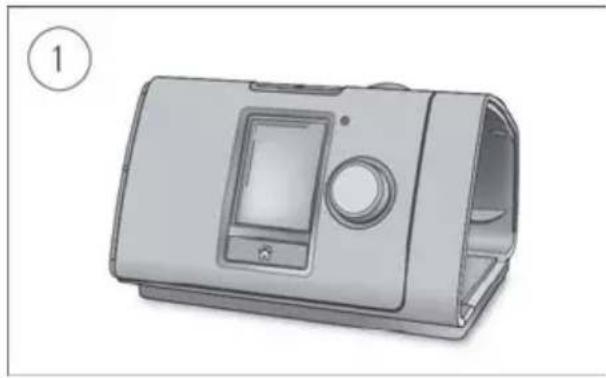

1. Coloque o dispositivo numa superfície nivelada estável.
2. Ligue o conector de alimentação à parte traseira do dispositivo. Ligue uma extremidade do cabo de alimentação à fonte de alimentação e a outra extremidade à tomada da rede eléctrica.
3. Ligue a tubagem de ar firmemente à saída de ar situada na traseira do dispositivo.
4. Abra o humidificador e encha-o com água até à marca do nível máximo de água. Não encha o humidificador com água quente.
5. Feche o humidificador e insira-o na parte lateral do dispositivo.
6. Ligue a extremidade livre da tubagem de ar com firmeza à máscara montada. Consulte o manual do utilizador da máscara para obter informações detalhadas.
   As máscaras recomendadas estão disponíveis em www.resmed.com.

Iniciar a terapia

1. Coloque a sua máscara.
2. Prima o botão iniciar/parar ou respire normalmente se a opção SmartStart™ estiver activada.

Saberá que a terapia está ligada quando o ecrã Relat. Sono for apresentado.

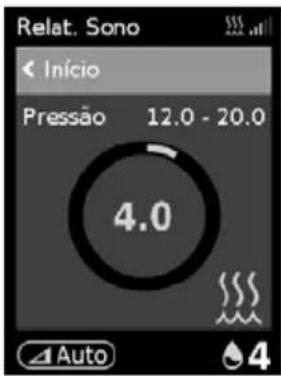

Relat. Sono < Início Pressão 12.0 - 20.0 4.0 Auto 4

A pressão de tratamento actual é mostrada a verde.

Durante o tempo de rampa, a pressão aumenta gradualmente e verá um ciclo de rotação. Depois de a pressão de tratamento prescrita ser alcançada, todo o círculo ficará verde.

O ecrã ficará automaticamente preto após um curto período de tempo. Poderá premir Início ou o botão rotativo para voltar a ligá-lo. Se a corrente for interrompida durante a terapia, o dispositivo reiniciará automaticamente a terapia quando a energia for reposta.

O dispositivo AirSense 10 tem um sensor de luz que ajusta o brilho do ecrã com base na iluminação da divisão.

Parar a terapia

1. Retire a sua máscara.
2. Prima o botão iniciar/parar ou, caso a opção SmartStart esteja activada, a terapia parará automaticamente após alguns segundos.

O Relat. Sono fornece-lhe um resumo da sua sessão de terapia.

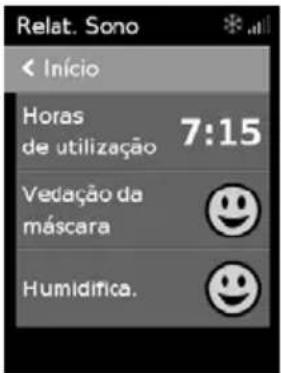

Relat. Sono Início Horas de utilização 7:15 Vedação da máscara Humidifica.

Horas de utilização — indica o número de horas de terapia que recebeu na última sessão.

Vedação da máscara— indica quão bem a máscara está vedada:

Boa vedação da máscara.

Precisa de ajuste, consulte Ajuste Másc.

Humidifica.— indica se o seu humidificador está a funcionar correctamente:

Se definido pelo seu prestador de cuidados, poderá também ver:

Mais informações— rode o botão rotativo para ver mais dados sobre pormenores da utilização.

Modo de poupança de energia

O seu dispositivo AirSense 10 regista os seus dados da terapia. Para poder transmitir os dados ao seu prestador de cuidados de saúde, não deverá desligar o dispositivo. Contudo, poderá colocá-lo em modo de poupança de energia para poupar electricidade.

Para entrar no modo de poupança de energia:

- Prima e mantenha premido o botão iniciar/parar durante três segundos. O ecrã fica preto.

Para sair do modo de poupança de energia:

- Prima uma vez o botão iniciar/parar. É apresentado o ecrã Início.

Minhas opções

O seu dispositivo AirSense 10 foi configurado para as suas necessidades pelo seu prestador de cuidados, mas poderá desejar fazer pequenos ajustes para tornar a sua terapia mais confortável.

Início Minhas Opções Relat. Sono

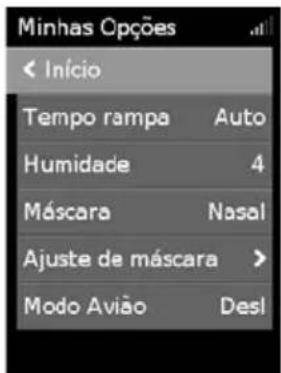

Minhas Opções Início Tempo rampa Auto Humidade 4 Máscara Nasal Ajuste de máscara > Modo Avião Desl

Realce Minhas Opções e prima o botão rotativo para ver as suas definições actuais. A partir daqui, poderá personalizar as suas opções.

Tempo de rampa

Concebido de forma a tornar o início da terapia mais confortável, o tempo de rampa é o período durante o qual a pressão aumenta desde uma pressão inicial baixa até à pressão de tratamento prescrita.

Poderá definir o seu tempo de rampa para Desl, 5 a 45 minutos ou Auto. Quando o Tempo rampa estiver definido como Auto, o dispositivo detectará quando adormeceu e depois aumentará automaticamente a pressão até à pressão de tratamento prescrita.

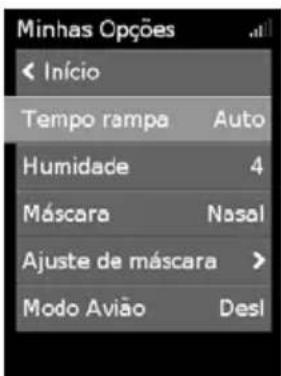

Minhas Opções Início Tempo rampa Auto Humidade 4 Máscara Nasal Ajuste de máscara > Modo Avião Desl

Minhas Opções Tempo rampa Auto

Para ajustar o tempo de rampa:

1. Em Minhas Opções, rode o botão rotativo para realçar Tempo rampa e, em seguida, prima o botão rotativo.
2. Rode o botão rotativo para ajustar o tempo de rampa para a definição preferida e prima o botão rotativo para guardar a alteração.

Humidade

O humidificador humedece o ar e foi concebido para tornar a terapia mais confortável. Se estiver a ficar com o nariz ou a boca secos, aumente a humidade. Se estiver a ficar com alguma humidade na sua máscara, reduza a humidade.

Pode definir a Humidade como Desl ou entre 1 e 8, sendo 1 a configuração de humidade mais baixa e 8 a configuração de humidade mais alta.

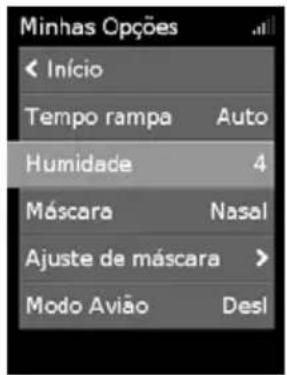

Minhas Opções Início Tempo rampa Auto Humidade 4 Máscara Nasal Ajuste de máscara > Modo Avião Desl

Minhas Opções Humidade 4

Para ajustar o nível de humidade:

1. Em Minhas Opções, rode o botão rotativo para realçar Humidade e, em seguida, prima o botão rotativo.
2. Rode o botão rotativo para ajustar o nível de humidade e prima o botão rotativo para guardar a alteração.

Se continuar a ficar com o nariz ou a boca secos, ou com humidade na sua máscara, considere utilizar um tubo de ar aquecido ClimateLineAir. O ClimateLineAir, em conjunto com o Climate Control, fornece uma terapia mais confortável.

Ajuste máscara

O Ajuste Másc foi concebido para ajudá-lo(a) a avaliar e a identificar possíveis fugas de ar em volta da sua máscara.

Minhas Opções ✓ Ajuste Másc Bom < Parar Ajuste Másc.

Para verificar o Ajuste Máscara:

1. Coloque a máscara tal como é descrito no respectivo manual do utilizador.
2. Em Minhas Opções, rode o botão rotativo para realizar Ajuste de máscara e, em seguida, prima o botão rotativo.
   O dispositivo começa a expelir ar.
3. Ajuste a máscara, a almofada da máscara e o arnês até ter um resultado Bom.

Para parar o Ajuste Másc, prima o botão rotativo ou o botão iniciar/parar. Se não for capaz de obter uma boa vedação da máscara, fale com o seu prestador de cuidados.

Mais opções

Existem mais algumas opções no seu dispositivo que poderá personalizar.

Alívio de Pressão

Quando a opção Alívio de Pressão estiver activa, poderá ser mais fácil expirar. Isto poderá ajudar a habituar-se à terapia.

SmartStart*

Quando a opção SmartStart está activa, a terapia começa automaticamente quando respira através da máscara. Quando retira a máscara, pára automaticamente após alguns segundos.

* Quando activada pelo seu prestador de cuidados.

Cuidar do seu dispositivo

É importante limpar regularmente o seu dispositivo AirSense 10 para se certificar de que recebe a terapia ideal. As secções seguintes ajudam-no com a desmontagem, limpeza, verificação e remontagem do seu dispositivo.

AVISO

Limpe regularmente o conjunto de tubagem, o humidificador e a máscara para receber uma terapêutica ideal e evitar o crescimento de germes que podem afectar a sua saúde.

Desmontagem

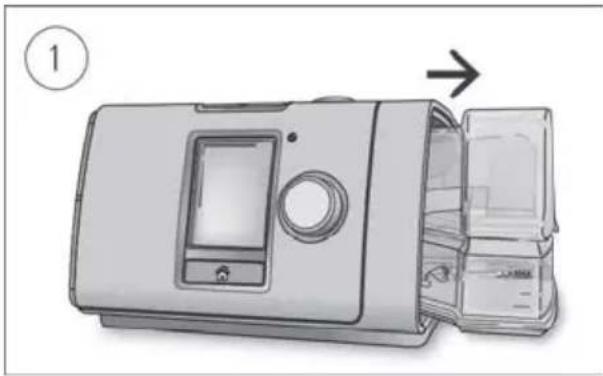

1. Segure no humidificador em cima e em baixo, pressione-o suavemente e puxe-o para fora do dispositivo.

2. Abra o humidificador e elimine a água restante.

3. Segure a peça de encaixe da tubagem de ar e puxe-a com cuidado, retirando-a do dispositivo.

4. Segure a peça de encaixe da tubagem de ar e a peça giratória da máscara e, em seguida, separe-as com cuidado.

Limpeza

Deverá limpar o dispositivo semanalmente, conforme descrito. Consulte o manual do utilizador da máscara para obter informações detalhadas sobre a limpeza da sua máscara.

1. Lave o humidificador e a tubagem de ar em água morna e detergente suave.
2. Enxagúe bem o humidificador e a tubagem de ar e deixe secar, ao abrigo da luz solar directa e/ou do calor.
3. Limpe o exterior do dispositivo com um pano seco.

Notas:

• O humidificador pode ser lavado numa máquina de lavar loiça no ciclo para artigos delicados ou de vidro (apenas no cesto superior). Não deve ser lavado a temperaturas superiores a 65 °C.
• Não lave a tubagem de ar numa máquina de lavar loica ou numa máquina de lavar.
• Esvazie o humidificador diariamente e limpe-o bem com um pano limpo e descartável. Deixe secar ao abrigo da luz solar directa e/ou do calor.

Verificação

Deverá examinar regularmente o humidificador, a tubagem de ar e o filtro de ar para verificar se apresentam algum dano.

1. Examine o humidificador:

2. Substitua-a se apresentar fugas ou tiver fendas, manchas ou estiver picada.

3. Substitua-a se a vedação estiver rachada ou rasgada.

4. Limpe quaisquer depósitos de pó branco utilizando uma solução com uma parte de vinagre e 10 partes de água.

5. Examine a tubagem de ar e substitua-a se existirem orifícios, rasgões ou fendas.

6. Examine o filtro de ar e substitua-o pelo menos a cada seis meses. Aumente a frequência de substituição caso existam orifícios ou obstruções por sujidade ou pó.

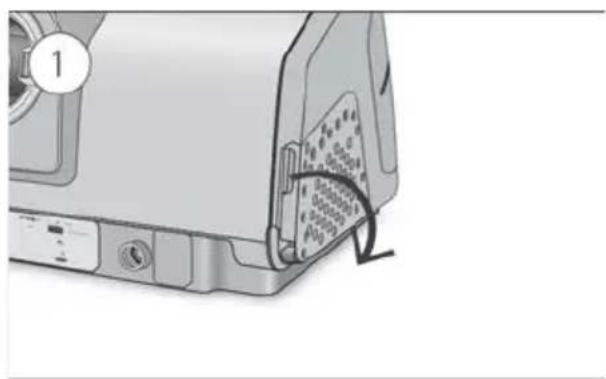

Para substituir o filtro de ar:

1. Abra a tampa do filtro de ar e retire o filtro de ar antigo.

O filtro de ar não é lavável nem reutilizável.

1. Coloque um novo filtro de ar sobre a tampa do filtro de ar e, em sequida, feche-o.

Certifique-se sempre de que o filtro de ar está bem ajustado para impedir a entrada de água e poeiras no dispositivo.

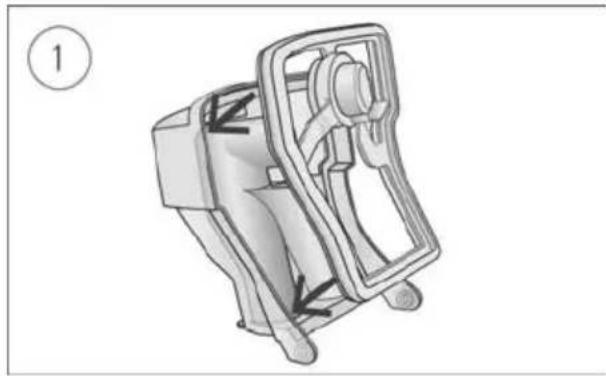

Remontagem

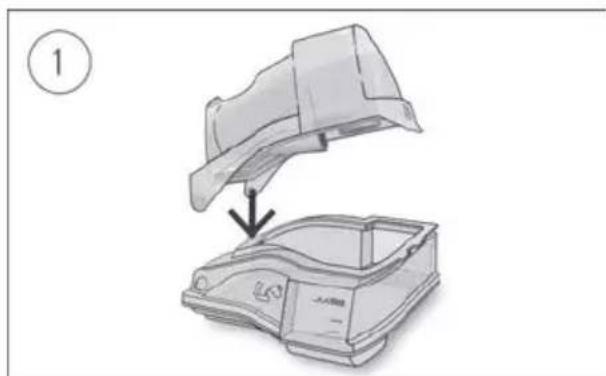

Quando o humidificador e a tubagem de ar estiverem secos, poderá remontar as peças.

1. Lique a tubagem de ar firmemente à saída de ar situada na traseira do dispositivo.
2. Abra o humidificador e encha-o com água à temperatura ambiente até à marca do nível máximo de água.
3. Feche o humidificador e insira-o na parte lateral do dispositivo.
4. Ligue a extremidade livre da tubagem de ar com firmeza à máscara montada.

Dados da terapia

O seu AirSense 10 dispositivo regista os seus dados terapêuticos para si e para o seu prestador de cuidados para que possa visualizá-los e fazer alterações à sua terapia, se necessário. Os dados são registados e transferidos a seguir para o seu prestador de cuidados por uma ligação sem fios, caso exista alguma rede sem fios disponível, ou através de um cartão SD.

Transmissão de dados

O seu AirSense 10 dispositivo tem funcionalidade de comunicação sem fios, para que os seus dados terapêuticos possam ser transmitidos ao seu prestador de cuidados para melhorar a qualidade do seu tratamento. Esta funcionalidade é opcional e só estará disponível se optar pelo seu usufruto e no caso de existir uma rede sem fios disponível. Também permite ao seu prestador de cuidados atualizar as suas configurações de terapia mais atempadamente ou atualizar o software do seu dispositivo para garantir que recebe a melhor terapia possível.

Os dados são habitualmente transmitidos depois de a terapia ter sido interrompida. Para garantir que os seus dados são transferidos, deixe sempre o seu dispositivo ligado à corrente elétrica e certifique-se de que não está no Modo Avião.

Notas:

• Os dados da terapia poderão não ser transmitidos se utilizar o dispositivo fora do país ou região de compra.
• A comunicação sem fios depende da disponibilidade de rede.
• Podem não existir dispositivos com comunicação sem fios disponíveis em todas as regiões.

Cartão SD

Uma forma alternativa de transferir os seus dados da terapia ao seu prestador de cuidados é através de um cartão SD. O seu prestador de cuidados pode pedir-lhe para enviar o cartão SD pelo correio ou pessoalmente. Quando lhe for pedido pelo seu prestador de cuidados, retire o cartão SD.

Não remova o cartão SD do dispositivo quando a luz do SD estiver a piscar, pois estão a ser gravados dados no cartão.

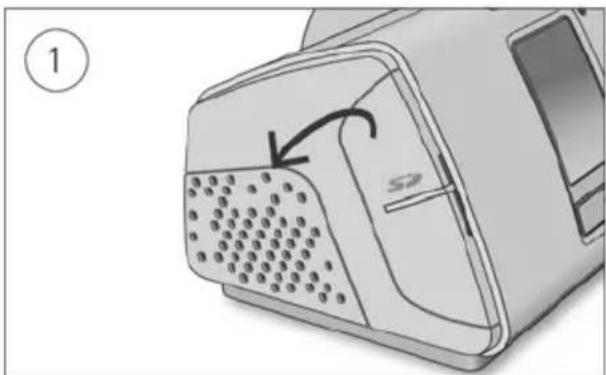

Para remover o cartão SD:

1. Abra a tampa do cartão SD.

2. Empurre o cartão SD para o libertar. Retire o cartão SD do dispositivo.

Coloque o cartão SD na pasta protectora e envie-o para o seu prestador de cuidados.

Para obter mais informações sobre o cartão SD, consulte a pasta protectora do cartão SD fornecida com o dispositivo.

Nota: O cartão SD não deve ser utilizado para nenhum outro fim.

Viagens

Poderá levar o seu dispositivo AirSense 10 para onde quer que vá. Tenha em atenção o seguinte:

• Utilize a bolsa de transporte fornecida para evitar danos no dispositivo.
• Esvazie o humidificador e embale-o separadamente na bolsa de transporte.
• Certifique-se de que tem o cabo de alimentação adequado para a região para a qual vai viajar. Para obter mais informações sobre a compra, contacte o seu prestador de cuidados.
• Se estiver a utilizar uma bateria externa, deverá desligar o humidificador de forma a maximizar a vida útil da bateria. Faça-o colocando Humidade em Desl.

Viajar de avião

O seu dispositivo AirSense 10 pode ser levado a bordo como bagagem de mão. Os dispositivos médicos não são considerados no seu limite de bagagem de mão.

Poderá utilizar o seu dispositivo AirSense 10 num avião uma vez que cumpre os requisitos da Autoridade Federal da Aviação Civil nos EUA (FAA). As cartas de conformidade com viagens aéreas podem ser transferidas e impressas a partir de www.resmed.com.

Quando utilizar o dispositivo num avião:

- Certifique-se de que o humidificador está totalmente vazio e inserido no seu dispositivo. O dispositivo não funcionará sem o humidificador inserido.

• Ligue o Modo Avião.

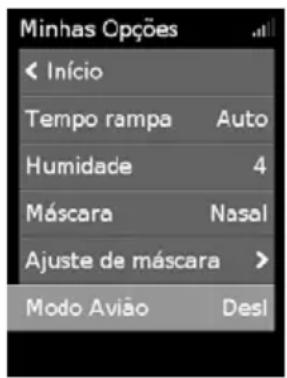

Minhas Cções < Início Tempo rampa Auto Humidade 4 Máscara Nasal Ajuste de máscara > Modo Avião Desl

Minhas Opções Modo Avião ◀ Cancelar Desl Lig

Para ligar o Modo Avião:

1. Em Minhas Opções, rode o botão rotativo para realizar Modo Avião e, em seguida, prima o botão rotativo.
2. Rode o botão rotativo para seleccionar Lig e, em seguida, prima o botão rotativo para guardar a alteração.

O ícone do Modo Avião ➞ é apresentado no canto superior direito do ecrã.

PRECAUÇÃO

Não utilize o dispositivo com água no humidificador num avião devido ao risco de inalação de água durante turbulência.

Detecção e resolução de problemas

Se tiver algum problema, consulte os seguintes tópicos de detecção e resolução de problemas. Se não conseguir resolver o problema, contacte o seu prestador de cuidados ou a ResMed. Não tente abrir o dispositivo.

Detecção e resolução de problemas gerais

Problema/Causa possível	Solução
Fuga de ar em volta da minha máscara
A máscara poderá estar incorrectamente ajustada.	Certifique-se de que a máscara está correctamente adaptada.Consulte o manual do utilizador da máscara para obter instruções sobre o ajuste ou utilizar a função Ajust Másc para verificar quão bem a máscara está ajustada à face.
Estou a ficar com o nariz seco ou obstruído
A humidade poderá estar muito baixa.	Ajuste da humidade.Se tiver um tubo de ar aquecido ClimateLineAir, consulte o manual do utilizador do ClimateLineAir.
Estou a ficar com gotículas de água no meu nariz, na máscara e na tubagem de ar
A humidade poderá estar definida para um valor muito elevado.	Ajuste da humidade.Se tiver um tubo de ar aquecido ClimateLineAir, consulte o manual do utilizador do ClimateLineAir.
A minha boca está muito seca e desconfortável
Poderá estar a sair ar pela sua boca.	Aumente o nível de humidade.Poderá necessitar de uma correia para o queixo para manter a sua boca fechada ou de uma máscara facial.
A pressão de ar na minha máscara parece estar muito elevada (sinto que estou a receber muito ar)
A função Rampa poderá estar desligada.	Utilize a opção Tempo rampa.
A pressão de ar na minha máscara parece estar muito baixa (sinto que não estou a receber ar suficiente)
A função Rampa poderá estar em curso.	Aguarde pelo aumento da pressão de ar ou desligue o Tempo rampa.
O meu ecrã está preto
A luz de fundo no ecrã poderá ter-se desligado. A luz desliga-se automaticamente após um curto período de tempo.	Prima Início ou o botão rotativo para voltar a ligá-la.
A alimentação poderá não estar ligada.	Ligue a fonte de alimentação e certifique-se de que a ficha está totalmente inserida.
Parei a terapia, mas o dispositivo continua a expelir ar
O dispositivo está a arrefecer.	O dispositivo expele uma pequena quantidade de ar de modo a evitar a condensação na tubagem de ar. Parará automaticamente após 30 minutos.
O meu humidificador tem uma fuga
O humidificador pode não estar correctamente montado.	Verifique se apresenta danos e volte a montar correctamente o humidificador.
O humidificador pode ter danos ou fendas.	Contacte o seu prestador de cuidados para obter uma substituição.
Os dados da minha terapia não foram enviados para o meu prestador de cuidados
O sinal sem fios pode ser fraco.	Certifique-se de que o dispositivo está colocado num local onde haja sinal (isto é, na sua mesa-de-cabeceira e não numa gaveta ou no chão).O ícone de intensidade do sinal sem fiosindica um bom sinal quando forem mostradas todas as barras e um sinal fraco quando forem mostradas menos barras.
O ícone de inexistência de ligação sem fiosé apresentado no canto superior direito do ecrã. Não está disponível nenhuma rede sem fios.	Certifique-se de que o dispositivo está colocado num local onde haja sinal (isto é, na sua mesa-de-cabeceira e não numa gaveta ou no chão).Se tiver instruções para tal, envie o cartão SD para o seu prestador de cuidados. O cartão SD também contém os seus dados da terapia.
O dispositivo pode estar no Modo Avião.	Para desligar o Modo Avião, consulte Viajar de avião.
A transferência de dados para o seu equipamento não está activada.	Fale com o seu prestador de cuidados acerca das suas definições.
O meu ecrã e os botões estão a piscar
Actualização do software em curso.	A actualização do software demora aproximadamente 10 minutos a concluir.

Mensagens do dispositivo

Mensagem do dispositivo/Causa possível	Solução
Fuga alta detectada; verif. cuba de água, vedação da cuba ou cobertura lat.
O humidificador pode não estar correctamente inserido.	Certifique-se de que o humidificador está correctamente inserido.
A vedação do humidificador poderá não ter sido correctamente inserida.	Abra o humidificador e certifique-se de que a vedação foi correctamente inserida.
Fuga alta detectada, ligue a tubagem
A tubagem de ar pode não estar devidamente ligada.	Certifique-se de que a tubagem de ar está ligada com firmeza em ambas as extremidades.
A máscara poderá estar incorrectamente ajustada.	Certifique-se de que a máscara está correctamente adaptada.Consulte o manual do utilizador da máscara para obter instruções sobre o ajuste ou utilizar a função Ajust Másc para verificar quão bem a máscara está ajustada à face.
Tubagem obstruída; verifique a tubagem
A tubagem de ar poderá estar obstruída.	Examine a tubagem de ar e retire eventuais obstruções. Prima o botão rotativo para limpar a mensagem e depois prima o botão iniciar/parar para reiniciar o dispositivo.
Erro no cartão SD; retire o cartão e prima Início para começar a terapia
O cartão SD poderá não estar correctamente inserido.	Retire e volte a inserir o cartão SD.
Cartão apenas de leitura. Remova, destrave e reinsira o cartão SD
O interruptor do cartão SD poderá estar na posição bloqueada (apenas de leitura).	Desloque o interruptor do cartão SD da posição bloqueada para a posição destravada e, em seguida, reinsira o cartão.
Falha do sistema, consulte o manual do utilizador, Erro 004
O dispositivo foi deixado num ambiente quente.	Deixe arrefecer antes de voltar a utilizar. Desligue o cabo eléctrico e volte a ligá-lo para reiniciar o dispositivo.
O filtro de ar poderá estar obstruído.	Examine o filtro de ar e substitua-o se existir alguma obstrução. Desligue o cabo eléctrico e volte a ligá-lo para reiniciar o dispositivo.
A tubagem de ar poderá estar obstruída.	Examine a tubagem de ar e retire eventuais obstruções. Prima o botão rotativo para limpar a mensagem e depois prima o botão iniciar/parar para reiniciar o dispositivo.
Poderá existir água na tubagem de ar.	Esvazie a água da tubagem de ar. Desligue o cabo eléctrico e volte a ligá-lo para reiniciar o dispositivo.
Todas as outras mensagens de erro como, por exemplo: Falha do sistema, consulte o manual do utilizador, Erro 0XX
Ocorreu um erro irrecuperável no dispositivo.	Contacte o seu prestador de cuidados. Não abra o dispositivo.

Remontagem de peças

Algumas peças do seu dispositivo foram concebidas para saírem facilmente de modo a evitar danificar outras peças ou o dispositivo. Poderá facilmente voltar a montá-las conforme se descreve a seguir.

Para inserir a vedação do humidificador:

1. Coloque a vedação na tampa.

2. Pressione para baixo, ao longo de todos os bordos da vedação, até que esteja firmemente colocada.

Para remontar a tampa do humidificador:

1. Insira um lado da tampa no orifício pivô da base.

2. Faça deslizar o outro lado para baixo, ao longo da aresta até que encaixe no devido lugar com um estalido.

AVISO

• Certifique-se de que dispõe a tubagem de ar de modo a que não se enrole em torno da cabeça ou pescoço.
• Inspezione regularmente os cabos elétricos, os cabos e a fonte de alimentação quanto a danos ou sinais de desgaste. Interromper o uso e substituir em caso de danos.
• Mantenha o cabo elétrico afastado de superfícies quentes.
• Se detectar alterações inexplicáveis no desempenho do dispositivo, se este fizer sons invulgares, se o dispositivo ou a fonte de alimentação caírem ou forem mal manuseados ou se o dispositivo se partir, interrompa a sua utilização e contacte o Centro de Assistência Técnica da ResMed.
• Não abra nem modifique o dispositivo. Não existem peças dentro do mesmo que possam ser reparadas pelo utilizador. As reparações e operações de manutenção só deverão ser efectuadas por um agente de assistência autorizado da ResMed.
• Esteja atento ao perigo de electrocussão. Não mergulhe o dispositivo, a fonte de alimentação ou o cabo eléctrico em água. Em caso de derrame de líquidos para dentro ou sobre o dispositivo, desligue o dispositivo e deixe as peças secar. Desligue sempre o dispositivo antes de o limpar e certifique-se de que todas as peças estão secas antes de o voltar a ligar.
• O oxigénio suplementar não deve ser utilizado enquanto estiver a fumar ou na presença de uma chama.
• Certifique-se sempre de que o dispositivo está ligado e que é gerado fluxo de ar antes de ligar a fonte de oxigénio. Desligue sempre a fonte de oxigénio antes de desligar o dispositivo, para impedir a acumulação de oxigénio não usado dentro do invólucro do dispositivo e a criação de risco de incêndio.
• Não realize quaisquer tarefas de manutenção enquanto o dispositivo estiver a funcionar.
• O dispositivo não deve ser utilizado em cima, por baixo ou na proximidade de outro equipamento. Se for necessário utilizar o dispositivo em cima, por baixo ou na proximidade de outro equipamento, deve verificar-se o correcto funcionamento do mesmo com o tipo de configuração a ser usada.
• Não se recomenda a utilização de outros acessórios além daqueles especificados para o dispositivo. Estes poderão resultar num aumento de emissões ou na diminuição da imunidade do dispositivo.
• Inspezione regularmente o filtro antibacteriano quanto a sinais de humidade ou de outros contaminantes, particularmente durante a nebulização ou humidificação. Caso não o faça, pode ocorrer aumento da resistência do sistema à respiração.

PRECAUÇÃO

• Utilize apenas peças ou acessórios ResMed com o dispositivo Peças não pertencentes à ResMed podem reduzir a eficácia do tratamento e/ou danificar o dispositivo.
• Utilize apenas máscaras ventiladas recomendadas pela ResMed ou pelo médico que prescreveu este dispositivo. A colocação da máscara sem o dispositivo estar a expelir ar poderá resultar na reinalação de ar exalado. Certifique-se de que os orifícios de ventilação da máscara são mantidos desobstruídos e não bloqueados para manter o fluxo de ar fresco para a máscara.
• Coloque o dispositivo de maneira a que não seja possível derrubá-lo acidentalmente e assegure-se de que o cabo eléctrico não é colocado de maneira a que faça alguém tropeçar.
• A obstrução da tubagem de ar e/ou da entrada de ar do dispositivo durante o funcionamento poderá causar o sobreaquecimento do dispositivo.

• Certifique-se de que a área em torno do dispositivo está seca e limpa e livre de quaisquer objectos (ex., roupas ou roupa de cama) que possam bloquear a entrada de ar ou cobrir a fonte de alimentação.

• Não ponha o dispositivo de lado, uma vez que a água poderá entrar dentro do dispositivo.

• A configuração incorrecta do sistema pode resultar numa leitura de pressão da máscara incorrecta. Certifique-se de que o sistema está correctamente configurado.
• Não utilize lixívia, soluções à base de cloro, álcool ou aromáticas, nem sabões hidratantes ou antibacterianos ou óleos perfumados na limpeza do dispositivo, do humidificador ou da tubagem de ar. Estas soluções podem causar danos ou afectar o desempenho do humidificador e reduzir a vida útil dos produtos. A exposição a fumo, incluindo de cigarro, charuto ou cachimbo, bem como ozono ou outros gases, pode danificar o dispositivo. Os danos causados por qualquer um dos elementos anteriores não estão cobertos pela garantia limitada da ResMed.
• Se utilizar o humidificador, coloque sempre o dispositivo numa superfície nivelada em posição inferior à sua cabeça para impedir que a máscara e a tubagem de ar se encham de água.
• Deixe o humidificador arrefecer durante dez minutos antes de o manusear, para permitir que a água arrefeça e para garantir que o humidificador não está demasiado quente ao toque.
• Verifique se o humidificador está vazio antes de transportar o dispositivo.

Nota: Em caso de incidentes graves que possam ocorrer relacionados com este dispositivo, os mesmos devem ser reportados à ResMed e à entidade competente no seu país.

Especificações técnicas

As unidades são expressas em cm H₂O e hPa. 1 cm H₂O é equivalente a 0,98 hPa.

Fonte de alimentação de 90 W
Intervalo de entrada de CA:	100–240 V, 50–60 Hz 1,0–1,5 A, Classe II115 V, 400 Hz, 1,5 A, Classe II (nominal para utilização em avião)
Saída de CC:	24 V 3,75 A —
Consumo de energia típico:	53 W (57 VA)
Consumo de energia de pico:	104 W (108 VA)
Condições ambientais
Temperatura de funcionamento: +5 °C a +35 °C
	Nota: A temperatura do fluxo de ar para respiração produzido por este dispositivo terapêutico pode ser superior à temperatura ambiente. O dispositivo permanece seguro em situações de temperatura ambiente extremas (40 °C).
Humidade de funcionamento:	Humidade relativa de 10% a 95%, sem condensação
Altitude de funcionamento:	Nível do mar a 2,591 m; intervalo da pressão atmosférica 1013 hPa a 738 hPa
Temperatura de armazenamento e transporte:	-20 °C a +60 °C
Humidade de armazenamento e transporte:	Humidade relativa de 5% a 95%, sem condensação

Compatibilidade electromagnética

O AirSense 10 encontra-se em conformidade com todos os requisitos de compatibilidade electromagnética (EMC) aplicáveis de acordo com a norma IEC 60601-1-2:2014, para áreas residenciais, comerciais e de indústria leve. Recomenda-se que os dispositivos de comunicação móvel sejam mantidos a uma distância mínima de 1 m do dispositivo.

Pode encontrar informações relativas à imunidade e emissões electromagnéticas deste dispositivo ResMed em www.resmed.com/downloads/devices

Classificação: EN 60601-1:2006/A1:2013

Classe II (isolamento duplo), Tipo BF, proteção contra entrada IP22.

Sensores

Sensor de pressão:

Localizado internamente na saída do dispositivo, tipo de medição de pressão analógica, 0 a 40 cm H2O (0 a 40 hPa)

Pressão máxima de estado estável com falha única

O dispositivo encerrará na presença de uma falha única se a pressão do estado estável exceder: 30 cm H₂O (30 hPa) durante mais de 6 segundos ou 40 cm H₂O (40 hPa) durante mais de 1 segundo.

Som

Nível de pressão medido de acordo com a norma ISO 80601-2-70:2015 (modo CPAP):
SlimLine:	25 dBA com incerteza de 2 dBA
Standard:	25 dBA com incerteza de 2 dBA
SlimLine ou Standard e humidificação:	27 dBA com incerteza de 2 dBA
Nível de potência medido de acordo com a norma ISO 80601-2-70:2015 (modo CPAP):
SlimLine:	33 dBA com incerteza de 2 dBA
Standard:	33 dBA com incerteza de 2 dBA
SlimLine ou Standard e humidificação:	35 dBA com incerteza de 2 dBA
Valores declarados de emissão sonora expressos por um número de dois dígitos em conformidade com a ISO 4871:1996.

Dimensões (A x L x C):	116 mm x 255 mm x 150 mm
Saída de ar (encontra-se em conformidade com a norma ISO 5356-1:2015):	22 mm
Peso (dispositivo e humidificador lavável):	1248 g
Construção da caixa:	Termoplástico de engenharia retardador de chama
Capacidade de água:	Até à linha de enchimento máximo, 380 ml
Humidificador lavável – material:	Plástico moldado por injecção, aço inoxidável e vedação de silicone

Temperatura

Placa de aquecimento máximo: 68 °C
Cut-out:	74 °C
Temperatura máxima do gás:	≤ 41 °C

Filtro de ar

Standard:	Material: Fibra não tecida de poliésterRetenção média: >75% para pó com ~7 micrones
Hipoalergénico:	Material: Fibras de acrílico e polipropileno num suporte de polipropilenoEficiência: >98% para pó com ~7-8 micrones; >80% para pó com ~0,5 micrones

Utilização num avião

A ResMed confirma que o dispositivo cumpre com os requisitos da autoridade federal da aviação civil dos EUA (Federal Aviation Administration — FAA) (RTCA/DO-160, secção 21, categoria M) em relação a todas as fases da viagem aérea.

Módulo sem fios

Tecnologia utilizada: 4G, 3G, 2G

Recomenda-se que o dispositivo esteja a uma distância mínima de 2 cm do corpo durante o funcionamento. Não aplicável a máscaras, tubos ou acessórios. A tecnologia poderá não estar disponível em todas as regiões.

Declaração de Conformidade (DC para a diretiva relativa a equipamentos de rádio)

A ResMed declara que o dispositivo AirSense 10 (modelos 370xx ou 371xx) cumpre os requisitos essenciais e outras disposições relevantes da Diretiva 2014/53/UE (diretiva relativa a equipamentos de rádio). Poderá obter uma cópia da Declaração de Conformidade (DC) em Resmed.com/productsupport

O equipamento de rádio 2G funciona com as seguintes bandas de frequência e potência de radiofrequência máxima:

GSM 850/900: 35dBm

GSM 1800/1900: 32dBm

O dispositivo 4G pode ser usado em todos os países europeus sem quaisquer restrições.

Todos os dispositivos ResMed são classificados como dispositivos médicos em conformidade com a diretiva relativa a

dispositivos médicos. Qualquer marcação do produto e material impresso, que indique CE0123, está relacionada com a Diretiva 93/42/CEE do Conselho relativa aos dispositivos médicos e respetiva alteração (2007/47/CE).

Intervalo da pressão de funcionamento
AutoSet, CPAP:	4 cm H_2O a 20 cm H_2O (4 hPa a 20 hPa)
Oxigénio suplementar
Fluxo máximo:	4 l/min
Circuito do fluxo de ar
	1. Sensor de fluxo
	2. Turbina
	3. Sensor de pressão
	4. Máscara
	5. Tubagem de ar
	6. Humidificador
	7. Dispositivo
	8. Filtro de entrada
Vida útil
Dispositivo, fonte de alimentação:	5 anos
Humidificador lavável:	2,5 anos
Tubagem de ar:	6 meses
Geral
Utilização pelo paciente prevista.

Desempenho do humidificador

Pressão da máscara cm H2O (hPa)	% de saída da HR a uma temperatura ambiente de 17 °C Configuração 4	% de saída da HR a uma temperatura ambiente de 22 °C Configuração 8	Saída nominal do sistema HA1, BTPS2
			Configuração 4	Configuração 8
4 85 100 6 >10
10	85	100	6	>10
20	85	90	6	>10

^1 HA — Humidade Absoluta em mg/l
^2 BTPS — temperatura corporal pressão saturada

Tubagem de ar

Tubagem de ar	Material	Comprimento	Diâmetro interno
ClimateLineAir	Plástico flexível e componentes eléctricos	2 m	15 mm
ClimateLineAir Oxy	Plástico flexível e componentes eléctricos	1,9 m	19 mm
SlimLine	Plástico flexível	1,8 m	15 mm
Standard	Plástico flexível	2 m	19 mm
Temperatura de interrupção do tubo de ar aquecido:≤ 41 °C

Notas:

• O fabricante reserva-se o direito de alterar estas especificações sem aviso prévio.
• A extremidade do conector eléctrico do tubo de ar aquecido é apenas compatível com a saída de ar da extremidade do dispositivo e não deve ser adaptada à máscara.
• Não utilize tubagens de ar electricamente condutoras ou anti-estáticas.
• As configurações de temperatura e humidade relativa apresentadas não representam valores medidos.

Valores apresentados

Valor	Intervalo	Resolução do ecrã
Sensor de pressão existente na saída de ar:
Pressão da máscara	4 cm H_2O –20 cm H_2O (4 hPa–20 hPa)	0,1 cm H_2O (0,1 hPa)
Valores derivados do fluxo:
Fuga	0–120 l/min	1 l/min
Valor	Exactidão
Medição da pressão1:
Pressão da máscara2	± [0,5 cm H_2O (0,5 hPa) + 4% do valor medido]
Valores do fluxo e derivados do fluxo1:
Fluxo	± 6 l/min ou 10% da leitura, o valor que for superior, a um fluxo positivo de 0 l/min a 150 l/min
Fuga2	± 12 l/min ou 20% da leitura, o valor que for superior, de 0 l/min a 60 l/min

^1 Os resultados são expressos em STPD (Standard Temperature and Pressure, Dry; Temperatura e pressão padrão, seca).

^2 A exactidão poderá ser reduzida pela presença de fugas, oxigénio suplementar, volumes correntes de <100 ml ou ventilação por minuto de <3 l/min.

^3 Exactidão da medição verificada de acordo com a norma EN ISO 10651-6:2009 relativa a Dispositivos de Suporte Ventilatório Domiciliar (Home Care Ventilatory Support Devices; figura 101 e tabela 101), utilizando fluxos de ventilação nominais da máscara ResMed.

Incertezas do sistema de medição

De acordo com a norma ISO 80601-2-70:2015, a incerteza da medição do equipamento de teste do fabricante é:

Para medições de fluxo	±1,5 l/min ou ±2,7% da leitura (o valor que for superior)
Para medições de volume (< 100 ml)	±5 ml ou 6% da leitura (o valor que for superior)
Para medições de volume (≥ 100 ml)	±20 ml ou 3% da leitura (o valor que for superior)
Para medições de pressão estática	±0,15 cm H2O (hPa)
Para medições de pressão dinâmica	±0,27 cm H2O (hPa)
Para medições de tempo	±10 ms

Nota: As exatidões indicadas e resultados de teste ISO 80601-2:70-2015 fornecidos neste manual para estes itens, já incluem o valor relevante da incerteza da medição da tabela anterior.

Exactidão da pressão
Variação máxima da pressão estática a 10 cm H₂O (10 hPa) em conformidade com ISO 80601-2-70:2015

	Tubagem de ar standard	Tubagem de ar SlimLine
Sem humidificação	± 0,5 cm H2O (± 0,5 hPa)	± 0,5 cm H2O (± 0,5 hPa)
Com humidificação	± 0,5 cm H2O (± 0,5 hPa)	± 0,5 cm H2O (± 0,5 hPa)

Variação máxima da pressão dinâmica em conformidade com ISO 80601-2-70:2015
Dispositivo sem humidificação e tubagem de ar standard /Dispositivo com humidificação e tubagem de ar standard
Pressão [cm H2O (hPa)]	10 CPM	15 CPM	20 CPM
4	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
8	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
12	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
16	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
20	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8

Dispositivo sem humidificação e tubagem de ar SlimLine/Dispositivo com humidificação e tubagem de ar SlimLine
Pressão [cm H2O (hPa)]	10 CPM	15 CPM	20 CPM
4	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
8	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
12	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
16	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8
20	0,5 / 0,5	0,5 / 0,5	0,8 / 0,8

Fluxo (máximo) às pressões definidas

Os seguintes aspectos são medidos de acordo com a norma ISO 80601-2-70:2015 na extremidade da tubagem de ar especificada:

Pressão	AirSense 10 e Standard	AirSense 10, humidificação e Standard	AirSense 10 e SlimLine	AirSense 10, humidificação e ClimateLineAir
cm H2O (hPa)	l/min	l/min	l/min	l/min
4	180	143	162	151
8	168	135	151	142
12	157	136	140	135
16	144	134	128	121
20	131	123	117	109

Resistência ao fluxo

O quadro ilustra a resistência ao fluxo da tubagem de ar:

Tubagem de ar	No fluxo (l/min) com pressão de 20 cm H_2O	Resistência ao fluxo (cm H_2O /l/min)
		Tubagem de ar com cotovelo	Só tubagem de ar
Padrão	30	0,006	0,005
	15	0,005	0,004
SlimLine	30	0,008	0,007
	15	0,006	0,006
ClimateLineAir	30	-	0,011
	15	-	0,008
ClimateLineAir Oxy	30	-	0,004
	15	-	0,002

Complacência

O quadro ilustra a complacência da tubagem de ar:

Tubagem de ar	Complacência (cm H2O/l/min) com pressão de 60 cm H2O
	Tubagem de ar com cotovelo	Só tubagem de ar
Padrão	1,074	1,056
SlimLine	0,467	0,454
ClimateLineAir	-	0,482
ClimateLineAir Oxy	-	0,729

Português 21

Símbolos

Os símbolos que se seguem poderão constar no produto ou na embalagem.

Ler instruções antes da utilização. Indica um aviso ou precaução. Siga as instruções antes de utilizar. Fabricante. EC REP Representante autorizado na Europa. LOT Código de lote. REF Referência. SN Número de série. DN Número do dispositivo. Lig / Desl. Peso do dispositivo. IP22 Protegido contra objectos do tamanho de um dedo e contra o gotejamento de água quando inclinado até 15° desde a orientação especificada. — — — Corrente contínua. Reça de aplicação tipo BF. □ Equipamento de Classe II. 🌐 Limites de humidade. 🚗 Limites de temperatura. 🏠 Radiação não ionizante. 📔 Logótipo 1 de controlo de poluição na China.

10 20 Logótipo 2 de controlo de poluição na China. Rx Only Sujeito a receita médica (nos EUA, a lei federal limita a venda destes dispositivos a médicos ou por ordem destes.) MAX Nível de água máximo. Distilled Water Only Utilizar apenas água destilada. Altitude de funcionamento. Limitação de pressão atmosférica. Em conformidade com RTCA DO-160 secção 21, categoria M. Data de produção. Neutralização de alarme. Importador. MD Dispositivo médico.

Ver glossário de símbolos em ResMed.com/symbols.

Informações ambientais

Este dispositivo deve ser eliminado separadamente e não como resíduo urbano indiferenciado. Para eliminar o dispositivo, use os sistemas adequados de recolha, reutilização e reciclagem disponíveis na sua área. O uso destes sistemas de recolha, reutilização e reciclagem tem o propósito de poupar os recursos naturais e evitar danos ao ambiente causados por substâncias perigosas.

Se necessitar de informações sobre estes sistemas de gestão de resíduos, entre em contacto com o centro de recolha de resíduos da sua localidade. O símbolo que indica o uso destes sistemas de gestão de resíduos é constituído por um contentor de lixo barrado com uma cruz. Se necessitar de mais informações sobre a recolha e a eliminação do dispositivo ResMed, entre em contacto com os escritórios da ResMed ou o distribuidor da sua área, ou visite www.resmed.com/environment.

Manutenção

O dispositivo AirSense 10 destina-se a proporcionar um funcionamento seguro e fiável quando utilizado em conformidade com as instruções fornecidas pela ResMed. A ResMed recomenda que o dispositivo AirSense 10 seja submetido a inspecções e operações de manutenção por um Centro de Assistência Técnica autorizado da ResMed caso exista algum sinal de desgaste ou preocupação com o funcionamento do dispositivo. Caso contrário, não devem ser necessárias, em geral, operações de inspecção e manutenção dos produtos durante a respectiva vida útil.

Garantia Limitada

A ResMed Pty Ltd (doravante "ResMed") garante que o produto ResMed está isento de defeitos de material e fabrico durante o período de tempo abaixo especificado, a partir da data de compra.

Produto Período da garantia

Sistemas de máscara (incluindo armação da máscara, almofada, arnês e tubagem) — exceto dispositivos de utilização únicaAcessórios — exceto dispositivos de utilização únicaSensores de pulso para dedo de tipo flexívelCâmaras de água de humidificadores	90 dias
Baterias para utilização em sistemas de alimentação com bateria ResMed internos e externos	6 meses
Sensores de pulso para dedo de tipo clipeMódulos de dados de dispositivos CPAP e de dois níveis de pressãoOxímetros e adaptadores para oxímetros de dispositivos CPAP e de dois níveis de pressãoHumidificadores e respetivas câmaras de água laváveisDispositivos de controlo de titulação	1 ano
Dispositivos CPAP, de dois níveis de pressão e de ventilação (incluindo fontes de alimentação externas)Acessórios da bateriaDispositivos portáteis de diagnóstico/rastreio	2 anos

Esta garantia só se aplica ao consumidor inicial. Não é transferível.

Durante o período da garantia, se o produto avariar nas condições normais de utilização, a ResMed procederá, ao seu critério, à reparação ou substituição do produto defeituoso ou de qualquer um dos seus componentes.

Esta garantia limitada não cobre: a) qualquer dano resultante de utilização inadequada, abuso, modificação ou alteração do produto; b) reparações efetuadas por qualquer entidade de assistência técnica que não tenha sido expressamente autorizada pela ResMed para efetuar esse tipo de reparação; c) qualquer dano ou contaminação causado por fumo de cigarros, cachimbos, charutos ou outros; d) qualquer dano causado pela exposição a ozono, oxigénio ativado ou outros gases; e e) qualquer dano provocado pelo derramamento de água sobre ou para dentro de um dispositivo eletrónico.

A garantia deixa de ser válida se o produto for vendido, ou revendido, fora da região da compra original. Para os produtos adquiridos num país da União Europeia ("UE") ou da Associação Europeia de Comércio Livre ("EFTA"), "região" significa a UE ou a EFTA.

Os pedidos de reparação ou substituição de um produto defeituoso no âmbito da garantia devem ser feitos pelo consumidor original no local de compra.

Esta garantia substitui todas as outras, explícitas ou implícitas, incluindo qualquer garantia implícita de comerciabilidade ou de adequabilidade para um determinado fim. Algumas regiões ou Estados não permitem limitações de tempo sobre a duração de uma garantia implícita, pelo que a limitação acima pode não se aplicar ao seu caso.

A ResMed não será responsabilizada por quaisquer danos incidentais ou consequentes reivindicados como decorrentes da venda, instalação ou uso de qualquer produto ResMed. Algumas regiões ou Estados não permitem a exclusão ou limitação de danos incidentais ou consequentes, pelo que a

limitação acima pode não se aplicar ao seu caso.

Esta garantia confere-lhe direitos legais específicos e também pode ter outros direitos que variam de região para região. Para obter mais informações sobre os seus direitos de garantia, entre em contacto com o seu representante ou escritório local da ResMed.

Visite ResMed.com para obter as informações mais recentes sobre a Garantia Limitada da ResMed.

Informações adicionais

Se tiver quaisquer dúvidas ou precisar de informações adicionais sobre como utilizar o dispositivo, contacte o seu prestador de cuidados.

Καλωσορίσατε
