AquaMax Eco Classic 17500 - Bomba de água OASE - Manual de utilização gratuito

Tipo de produto	Bomba de água para lago
Marca	Oase
Modelo	AquaMax Eco Classic 17500
Tensão de ligação	220-240 V CA, 50 Hz
Potência máxima absorvida	170 W
Capacidade máxima de recalque	17 400 l/h
Altura máxima de recalque	3,7 m
Grau de proteção	IP68 (à prova de pó e de água até 4 m)
Profundidade máxima de imersão	4 m
Conexão do lado de aspiração	Rosca G1 1/2, mangueiras Ø 25/32/38 mm
Conexão do lado de recalque	Rosca G2, mangueiras Ø 25/32/38 mm
Diâmetro máximo das partículas	8 mm
Área de entrada do filtro	810 cm²
Temperatura da água em serviço	+4 a +35 °C
Temperatura ambiente (instalação a seco)	+4 a +30 °C (convecção) / +4 a +40 °C (arrefecimento forçado)
Dimensões (L × l × H)	280 × 230 × 140 mm
Comprimento do cabo de alimentação	10 m
Peso	5,3 kg
Valores admissíveis da água	pH 6,8-8,5 ; dureza 8-15 °dH ; cloro livre <0,3 mg/l ; temperatura +4 a +35 °C
Funções principais	Bombagem para filtros, cascatas, cursos de água; instalação submersa ou a seco; controlo automático EFC; proteção contra funcionamento a seco; para partículas até 8 mm
Manutenção e limpeza	Limpar pelo menos 2 vezes/ano com água limpa e uma escova macia; usar PumpClean ou detergente sem vinagre nem cloro para o calcário
Segurança	Dispositivo de proteção diferencial residual (RCD) 30 mA máx.; não utilizar numa piscina natural; distância ≥0,2 m de pacemakers
Peças de desgaste	Unidade de funcionamento (bloco rotor) e rolamento; substituir por um distribuidor autorizado OASE
Informações gerais	Manual disponível em 22 idiomas; serviço pós-venda OASE; não deitar no lixo doméstico

Perguntas frequentes - AquaMax Eco Classic 17500 OASE

Como instalar a bomba AquaMax Eco Classic 17500 ?

A bomba pode ser instalada submersa (na água) ou a seco (fora da água). Para instalação submersa, coloque-a horizontalmente sobre um suporte estável, coberta com pelo menos 10 cm de água. Para instalação a seco, remova a caixa do filtro e conecte mangueiras às entradas e saídas. Certifique-se de que a bomba está estável e protegida do sol.

Posso usar esta bomba numa piscina natural?

Não, a utilização numa piscina natural é proibida. A bomba foi projetada para lagos, tanques, cascatas e cursos de água. Nunca a utilize numa piscina ou plano de água destinado a banho devido ao risco de eletrocussão.

O que fazer se a bomba não ligar?

Verifique primeiro a tensão de rede. Certifique-se de que as tubagens de alimentação não estão dobradas ou entupidas. Se o bloco rotor estiver bloqueado, limpe-o ou remova obstáculos. A bomba possui um teste automático EFC que pode pará-la em caso de funcionamento a seco; nesse caso, submerja a bomba ou remova o obstáculo e volte a ligá-la.

Como limpar a bomba?

Desligue sempre a ficha de alimentação antes de qualquer intervenção. Limpe a bomba pelo menos 2 vezes por ano com água limpa e uma escova macia ou esponja. Para depósitos de calcário, use o limpador PumpClean OASE ou um detergente doméstico sem vinagre nem cloro. Enxague cuidadosamente todas as peças após a limpeza.

Qual é a temperatura máxima da água permitida?

A temperatura da água em serviço deve estar entre +4 °C e +35 °C. Para instalação a seco, a temperatura ambiente não deve exceder +30 °C (convecção natural) ou +40 °C com arrefecimento forçado.

Posso usar um variador de velocidade com esta bomba?

Não, a bomba não deve ser ligada a uma alimentação com variador. Contém componentes eletrónicos frágeis que podem ser danificados. Use sempre uma tomada de rede padrão.

Como armazenar a bomba no inverno?

Desative a bomba assim que a temperatura da água descer abaixo de +4 °C ou antes das primeiras geadas. Limpe-a cuidadosamente e armazene-a submersa ou cheia de água num local protegido do gelo. Não mergulhe a ficha de alimentação na água.

Qual é a garantia da bomba AquaMax Eco Classic 17500?

A OASE oferece uma garantia padrão nos seus produtos. Para condições precisas, consulte o revendedor autorizado ou o serviço pós-venda OASE. A garantia não cobre peças de desgaste como a unidade de funcionamento.

O que fazer em caso de bloqueio da bomba?

Desligue a ficha de alimentação. Remova possíveis obstáculos nas tubagens ou no rotor. Verifique a liberdade de movimento do bloco rotor. Se o bloqueio persistir, desmonte a bomba (consulte o manual) e limpe-a. Certifique-se de que as partículas não excedem 8 mm.

Como substituir a unidade de funcionamento?

A substituição da unidade de funcionamento (bloco rotor) requer ferramentas especiais e conhecimentos. Confie a um distribuidor OASE autorizado ou envie a bomba para a OASE. O rolamento de guia é uma peça de desgaste que deve ser substituída ao mesmo tempo.

MANUAL DE UTILIZADOR AquaMax Eco Classic 17500 OASE

PT Instruções de uso

IT Istruzioni d'uso

DA Brugsanvisning

NO Bruksanvisning

SV Bruksanvisning

FI Käyttöohje

Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.
O aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não podem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Instruções de segurança

Conexão eléctrica

• A instalação elétrica fora de edifícios está sujeita a normas específicas. A instalação elétrica pode ser realizada só por um eletricista qualificado.

• O eletricista está qualificado por possuir a formação profissional exigida e as experiências profissionais necessárias, tendo, por conseguinte, a autorização para executar instalações elétricas fora edifícios. É capaz de reconhecer riscos iminentes e observa as normas, prescrições e regulamentos nacionais e regionais.
  — Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Antes de cometar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica.

• Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes.
• O disjuntor de corrente de avaria (RCD) deve proteger o aparelho com valor máximo 30 mA (rated leakage current).
• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados para a utilização fora da casa (protecção contra salpicos de água).
• Proteja de humidade fichas e tomadas abertas.

Operação segura

• O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada.
• O aparelho já não pode ser utilizado nem reparado com o cabo de alimentação elétrica defeituosa. O cabo de alimentação não pode ser substituído.
• A unidade de rotor, no interior do aparelho, contém um ímã com forte campo magnético, passível de influir em pacemakers ou desfibriladores implantados (ICD). Entre o implante e o íman deve ser observada uma distância não inferior a 0,2 m.
• Não transporte nem puxe o aparelho pelo fio elétrico.
• Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar.
• Não efetue modificações técnicas do aparelho.
• Faça só os trabalhos, no aparelho, descritos nestas instruções.
• Utilize só peças de reposição originais e acessórios originais.
• Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.

Emprego conforme o fim de utilização acordado

O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo:

• Serve para bombear e transportar água de tanques de jardim para filtros, cachoeiras e ribeiros.
• Conforme as características técnicas obrigatórias. (→ Dados técnicos)
• Com a observação dos valores admissíveis para a água. (→ Valore permitidos da água)

O aparelho está sujeito a estas restrições:

• Não utilizar em piscinas.
• Nunca operar com outros líquidos que não a água.
• Nunca operar a bomba sem que seja percorrida por água.
• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.
• Não ligar ao abastecimento de água potável.
• Não serve para utilizações industriais.
• De acordo com a CEM (compatibilidade eletromagnética), é um aparelho da classe A. Em zonas habitadas, o aparelho pode dar origem a interferências radioelétricas. Compete ao cliente adoptar as medidas adequadas.

Descrição do produto

Descrição geral

AMX0207

1 Entrada 1 (lado de aspiração)

- Caixa-filtro

2 Entrada 2 (lado de aspiração)

• Ponto de ligação para o avanço de água de um tanque, com o aparelho posicionado fora da água.
• Para posicionamento fora do tanque, a bomba deve ser utilizada sem caixa-filtro.

3 Saída (lado de pressão)

- Ligar o retorno da água ao tanque (p. ex. através de um regato).

4 Bocal escalonado com junta esférica para a saída.
5 Bocal escalonado para a entrada 2 (posicionamento fora da água).
6 Abraçadeiras para fixar mangueiras aos bocais.
7 Cabo elétrico com ficha elétrica

Símbolos sobre o aparelho

IP68

Aparelho à prova de poeira e água até 4 m.

Eventuais perigos para pessoas com pacemakers.

Proteja o aparelho contra radiação solar direta.

O aparelho usado não pode ser eliminado com o lixo doméstico.

Leia as instruções de uso.

Variantes de instalação

- Transporte de água através do cesto-filtro.

- Variante (b): Posicionar a bomba fora do tanque

- A bomba, sem cesto-filtro, deve ser colocada fora do tanque ou da piscina, mas abaixo do nível de água.

- Transporte de água mediante filtro-satélite ou skimmer.

Posicionar e conectar

A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água).

AVISO

Morte ou graves lesões quando o aparelho é operado numa piscina. Componentes elétricos defeituosos do aparelho são suscetíveis de pôr a água sob tensão elétrica perigosa.

▶ Operar o aparelho só quando não estão pessoas na água.

CUIDADO!

Componentes em rotação na área da tubuladura de aspiração e tubuladura de pressão. Risco de acidente ao meter a mão no interior das tubuladuras.

Cuidado: O aparelho parado devido à sobrecarga pode arrancar subitamente.

• Mantenha as mãos afastadas da abertura da tubuladura de aspiração e tubuladura de pressão enquanto a ficha elétrica se encontrar cometada.
  Se, com a operação do aparelho, as tubuladuras são livremente acessíveis, p. ex. quando não há mangueiras ligadas, coloque protetores anti-contato nas mesmas. O protetor anti-contato pode ser adquirido como acessório.

Todos os componentes do aparelho não podem ser expostos por muito tempo à radiação solar direta para impedir defeitos dos mesmos. Utilize, se necessário, uma cobertura prote-tora,

Colocar o aparelho na água

Conetar

• Maior o diâmetro do tubo flexível, menor será a perda por fricção nos tubos e maior será o causal.
• O diâmetro do tubo flexível não pode ser desnecessariamente reduzido por um cânula. Se necessário, o comprimento da cânula deve ser reduzido conforme o diâmetro do tubo flexível.

AMX0003

Ainda não conete a ficha elétrica à caixa de tomada!

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• Para água lodosa ou muito suja, recomendamos que a bomba o os componentes (skimmer, filtro-satélite, ponto de saída no fundo) cometados ao lado de sucção sejam posicionados num sítio um pouco elevado, acima do fundo. Desta forma pode ser reduzida a aspiração de partículas o que aumenta a vida útil do rotor.
• Para operar a bomba, esta deve ficar coberta com, pelo menos, 10 cm de água. De contrário, a bomba pode aspirar ar.

AMX0087

i Com o cordão, a bomba pode ser tirada facilmente da água.

— Passar o cordão pelas aberturas circulares e atar à parte inferior do filtro.

Colocar o aparelho fora do tanque

Para posicionamento fora do tanque, a bomba deve ser utilizada sem caixa-filtro.

Adaptar

AMX0175

Conetar

• A entrada (IN) e a saía (OUT) permitem ligar tubos flexíveis ou rígidos.
• Os elementos de união para tubos flexíveis fazem parte do volume de entrega. A montagem dos mesmos está descrita abaixo.
• O diâmetro do tubo flexível do lado de sucção (IN) não pode ser menor do que o diâmetro do lado de pressão (OUT).
• Maior o diâmetro do tubo flexível, menor será a perda por fricção nos tubos e maior será o causal.
• O diâmetro do tubo flexível não pode ser desnecessariamente reduzido por um cânula. Se necessário, o comprimento da cânula deve ser reduzido conforme o diâmetro do tubo flexível.
• A bomba é capaz de passar partículas máximas de 8 mm. Partículas maiores provocam o bloqueio da bomba. Recomendamos que do lado de sucção seja instalado um filtro ou skimmer.

AMX0005

Ainda não conete a ficha elétrica à caixa de tomada!

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• A bomba nunca pode fixar exposta à radiação solar direta.

- O local de operação deve apresentar-se bem ventilado para que a bomba não sobreaqueça.

AMX0083

Colocação em operação

NOTA

O aparelho é destruído quando operado mediante um regulador tipo dimmer. Contém peças eléctricas sensíveis.

▶ Nunca conectar o aparelho a uma fonte de energia variável.

NOTA

A bomba não pode ser operada sem água. De contrário, a bomba é suscetível de ser destruída.

▶ Nunca operar a bomba sem que a mesma se encontre totalmente mergulhada ou percorrida. por água.

Ligar/Desligar

• Ligar: Conete a ficha elétrica à tomada.
  — Depois de breve período de inicialização, o aparelho encontra-se no estado ativado.
• Desligar: Desconete a ficha elétrica da tomada.

No momento do arranque e, seguidamente, quando em operação, a bomba cada 20 ... 40 minutos, realiza automaticamente o auto-teste pré-programado (Environmental Function Control (EFC)). Durante o teste, a bomba reconhece automaticamente se opera sem água (risco de bloqueio) ou se está mergulhada na água. No caso de operação sem água / bloqueio, a bomba desliga automaticamente após cerca de 60 - 120 segundos. Em caso de falha, desligue a alimentação elétrica e “afogue” a bomba ou tire o obstáculo. Depois, ligue o aparelho.

Limpeza e manutenção

CUIDADO!

Risco de ferimentos por arranque inadvertido. Determinadas funcionalidade de controlo podem desativar o aparelho e reativar automaticamente.

▶ Antes de fazer trabalhos no aparelho, desconectar a ficha eléctrica.

NOTA

Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente.

- Limpe o aparelho se possível com água limpa e uma escova ou esponja macia; no caso de sujidade mais resistente, recorra aos detergentes recomendados.

Desmontar o aparelho

• Desconete a ficha e separe todos os pontos de ligação.
• Desmonte o aparelho como mostra a figura.

• Monte o aparelho pela ordem inversa à da desmontagem.
  • Verifique, na montagem, que
• a bomba se encontra fixa no suporte.
• o fio elétrico é passado pela ranhura da caixa e que não apresenta dobraduras bruscas nem pontos de entalamento.

Limpar o aparelho

i Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano. — Limpar cuidadosamente o rotor e a carcaça da bomba.

• Solventes de limpeza adequados para remover aderências calcificadas resistentes:
  — Solvente PumpClean para limpar bombas, fabricante: OASE.
  — Detergente doméstico, desprovido de vinagre e cloro.
• Após a limpeza, lavar todas as peças em abundante água limpa.

Substituir a unidade de rotor

NOTA

No bloco do motor, a unidade de rotor é conduzida por um mancal. O mancal está sujeito ao desgaste e deve ser substituído juntamente com a unidade de rotor.

Para substituir o mancal, são necessários conhecimentos específicos e ferramenta especial. Recomendamos fazer substituir o mancal pelo distribuidor autorizado OASE ou enviar a bomba à OASE.

NOTA

A unidade de rotor contém um forte íman que retém partículas magnéticas (p. ex. partículas de ferro). Eventuais partículas não removidas são susceptíveis de provocar danos irreparáveis da unidade de rotor e do bloco do motor.

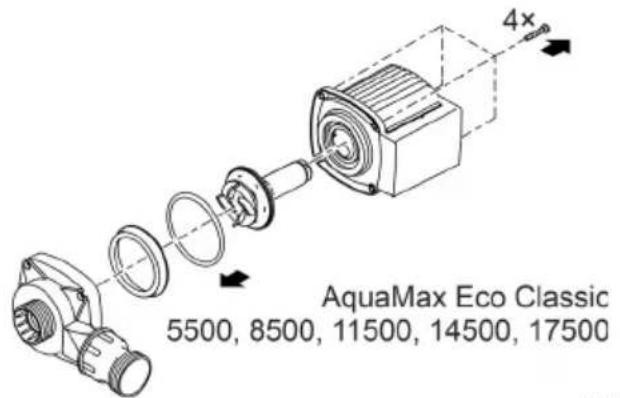

• Desmonte o bloco do motor conforme mostrado na figura.
• Limpe os componentes com uma escova e água limpa.
• Verifique se existem danos nas peças. Substitua as peças danificadas ou desgastadas.
• Monte o bloco do motor na ordem inversa à desmontagem.

AMX0176

Armazenar/Invernar

Desative o aparelho quando a temperatura da água for inferior a +4°C ou, o mais tardar, quando estiver prevista geada.

• Limpe minuciosamente o aparelho.
• Controle a ausência de defeitos do aparelho e substitua peças defeituosas.

- Guarde a bomba quando mergulhada em água ou enchida de água e à prova de geada. Nunca mergulhe a ficha elétrica na água!

Eliminação de falhas

Problema	Causa	Resolução
A bomba não arranca	Tensão elétrica ausente	Controlar a tensão elétrica
	Mangueiras muito dobrados	Colocar as mangueiras de forma que não fiquem dobradas.
	Mangueiras entupidas	Controlar/Limpar as mangueiras.
	Rotor bloqueado	Remover a causa do bloqueio, controlar o devido movimento do rotor.
A bomba não funciona Caudal de água insuficiente	Filtro está entupido	Limpar todo o filtro
	Perdas demasiado altas nas mangueiras alimentadoras	Reduzir ao comprimento mínimo necessário os tubos flexíveis, afastar pontos de união, utilizar diâmetros maiores dos tubos flexíveis
	Rotor bloqueado	Controlar o movimento do rotor
Bomba desliga após pouco tempo de funcionamento	Água muito suja	Limpar a bomba
	Rotor bloqueado	Remover a causa do bloqueio, controlar o devido movimento do rotor.
	Bomba funciona em seco	Controlar/Limpar os tubos, aumentar a profundidade de imersão (minimo: 10 cm abaixo da superfície da água)
	Temperatura demasiado alta da água	Observar a temperatura máxima permitida da água. (→ Dados técnicos)

Dados técnicos Dados do aparelho

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Tensão de conexão		V AC 220 ... 240
Frequência		Hz	50	50	50	50
Consumo máx. de energia		W	23	35	60	80
Capacidade máxima bomba		l/h	2600	3500	5300	8300
Altura de elevação máxima		m	2,2	2,6	2,8	3,2
Grau de proteção			IP68	IP68	IP68	IP68
Profundidade máx. de imersão		m	4	4	4	4
Lado de sucção	Rosca		G1	G1	G112	G112
	Conexão man-gueira	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Lado de pressão	Rosca		G1	G1	G112	G112
	Conexão man-gueira	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Tamanho máx. do grão, sujidade grossa		mm	8	8	8	8
Área de entrada do filtro		cm^2	810	810	810	810
Temperatura de água (utilização mergulhada)	durante a opera-ção	°C	+4... +35	+4... +35	+4... +35	+4... +35
	fora de operação	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente (colocação fora do tan-que)	em operação e convecção	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	em operação e re- frigeração forçada	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimensões	Comprimento	mm	280	280	280	280
	Largura	mm	230	230	230	230
	Altura	mm	140	140	140	140
Comprimento fio elétrico		m	10	10	10	10
Peso		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Tensão de conexão		V AC		220 ... 240
Frequência		Hz	50	50	50
Consumo máx. de energia		W	100	135	170
Capacidade máxima bomba		l/h	11000	13600	17400
Altura de elevação máxima		m	3,3	3,4	3,7
Grau de proteção			IP68	IP68	IP68
Profundidade máx. de imersão		m	4	4	4
Lado de sucção	Rosca		G1 12	G1 12	G1 12
	Conexão man-gueira	mm	25, 32, 38	25, 32, 38	25, 32, 38
Lado de pressão	Rosca		G2	G2	G2
	Conexão man-gueira	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tamanho máx. do grão, sujidade grossa		mm	8	8	8
Área de entrada do filtro		cm ^2	810	810	810
Temperatura de água (utilização mergulhada)	durante a opera-ção	°C	+4 ... +35	+4 ... +35	+4 ... +35
	fora de operação	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente (colocação fora do tan-que)	em operação e convecção	°C	+4 ... +30	+4 ... +30	+4 ... +30
	em operação e refrigeração for-çada	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensões	Comprimento	mm	280	280	280
	Largura	mm	230	230	230
	Altura	mm	140	140	140
Comprimento fio elétrico		m	10	10	10
Peso		kg	5,0	5,0	5,3

Valore permitidos da água

Água fresca, água do tanque

Valor ph		6.8 ... 8.5
Dureza	°dH	8 ... 15
Cloro livre	mg/l	<0,3
Teor de cloreto	mg/l	<250
Teor de sais	%	<0,4
Total de residuo seco	mg/l	<50
Temperatura	°C	+4 ... +35

PT

Peças de desgaste

- Rotor

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

▶ O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo.
Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
▶ Inutilize previamente o aparelho cortando o respetivo cabo de alimentação.

AVVERTENZA
