Tipo di prodotto	Pompa per laghetto
Marca	Oase
Modello	AquaMax Eco Classic 17500
Tensione di collegamento	220–240 V CA, 50 Hz
Potenza assorbita max.	170 W
Portata max.	17 400 l/h
Altezza di mandata max.	3,7 m
Grado di protezione	IP68 (a tenuta di polvere e acqua fino a 4 m)
Profondità max. d’immersione	4 m
Attacco lato aspirazione	Filettatura G1 1/2, tubi Ø 25/32/38 mm
Attacco lato mandata	Filettatura G2, tubi Ø 25/32/38 mm
Diametro max. particelle	8 mm
Superficie d’ingresso del filtro	810 cm²
Temperatura dell’acqua in servizio	da +4 a +35 °C
Temperatura ambiente (installazione a secco)	da +4 a +30 °C (convezione) / da +4 a +40 °C (raffreddamento forzato)
Dimensioni (L × l × H)	280 × 230 × 140 mm
Lunghezza del cavo di alimentazione	10 m
Peso	5,3 kg
Valori ammissibili dell’acqua	pH 6,8–8,5 ; durezza 8–15 °dH ; cloro libero <0,3 mg/l ; temperatura da +4 a +35 °C
Funzioni principali	Pompaggio per filtri, cascate, corsi d’acqua; installazione sommersa o a secco; controllo automatico EFC; protezione contro il funzionamento a secco; per particelle fino a 8 mm
Manutenzione e pulizia	Pulire almeno 2 volte/anno con acqua pulita e una spazzola morbida; utilizzare PumpClean o detergente senza aceto né cloro per il calcare
Sicurezza	Dispositivo di protezione differenziale residuo (RCD) 30 mA max; non utilizzare in laghetti balneabili; distanza ≥0,2 m da pacemaker
Parti di ricambio soggette a usura	Unità di funzionamento (blocco rotore) e cuscinetto; sostituire presso un rivenditore autorizzato OASE
Informazioni generali	Manuale disponibile in 22 lingue; servizio post-vendita OASE; non smaltire con i rifiuti domestici

Domande frequenti - AquaMax Eco Classic 17500 OASE

Come installare la pompa AquaMax Eco Classic 17500?

La pompa può essere installata sommersa (in acqua) o a secco (fuori dall'acqua). Per installazione sommersa, posizionarla orizzontalmente su una base stabile, coperta da almeno 10 cm d'acqua. Per installazione a secco, rimuovere il corpo filtro e collegare i tubi alle entrate e uscite. Assicurarsi che la pompa sia stabile e protetta dal sole.

Posso usare questa pompa in un laghetto balneabile?

No, l'uso in laghetti balneabili è vietato. La pompa è progettata per stagni, laghetti, cascate e corsi d'acqua. Non utilizzarla mai in una piscina o in uno specchio d'acqua destinato al bagno a causa del rischio di folgorazione.

Cosa fare se la pompa non si avvia?

Verificare prima la tensione di rete. Assicurarsi che i tubi di alimentazione non siano piegati o ostruiti. Se il blocco rotore è bloccato, pulirlo o rimuovere gli ostacoli. La pompa dispone di un test automatico EFC che può fermarla in caso di funzionamento a secco; in tal caso, immergere la pompa o rimuovere l'ostacolo e ricollegarla alla tensione.

Come pulire la pompa?

Scollegare sempre la spina di alimentazione prima di qualsiasi intervento. Pulire la pompa almeno 2 volte l'anno con acqua pulita e una spazzola morbida o una spugna. Per i depositi di calcare, utilizzare il detergente PumpClean OASE o un detergente domestico senza aceto né cloro. Risciacquare accuratamente tutte le parti dopo la pulizia.

Qual è la temperatura massima dell'acqua consentita?

La temperatura dell'acqua in servizio deve essere compresa tra +4 °C e +35 °C. Per installazione a secco, la temperatura ambiente non deve superare +30 °C (convezione naturale) o +40 °C con raffreddamento forzato.

Posso usare un variatore di velocità con questa pompa?

No, la pompa non deve essere collegata a un alimentatore con variatore. Contiene componenti elettronici delicati che potrebbero danneggiarsi. Utilizzare sempre una presa di corrente standard.

Come conservare la pompa in inverno?

Mettere la pompa fuori servizio non appena la temperatura dell'acqua scende sotto +4 °C o prima delle prime gelate. Pulirla accuratamente e conservarla sommersa o riempita d'acqua in un luogo al riparo dal gelo. Non immergere la spina di alimentazione nell'acqua.

Qual è la garanzia della pompa AquaMax Eco Classic 17500?

OASE offre una garanzia standard sui suoi prodotti. Per le condizioni precise, si prega di consultare il rivenditore autorizzato o il servizio post-vendita OASE. La garanzia non copre le parti soggette a usura come l'unità di funzionamento.

Cosa fare in caso di blocco della pompa?

Scollegare la spina di alimentazione. Rimuovere eventuali ostacoli nei tubi o nel rotore. Verificare la libertà di movimento del blocco rotore. Se il blocco persiste, smontare la pompa (vedere il manuale) e pulirla. Assicurarsi che le particelle non superino 8 mm.

Come sostituire l'unità di funzionamento?

La sostituzione dell'unità di funzionamento (blocco rotore) richiede strumenti speciali e competenze. Affidarsi a un rivenditore OASE autorizzato o inviare la pompa a OASE. Il cuscinetto di guida è una parte soggetta a usura che deve essere sostituita contemporaneamente.

MANUALE UTENTE AquaMax Eco Classic 17500 OASE

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
▶ Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza

Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali.
• Rivolgersi a un elettricista specializzato in caso di domande e problemi.
• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme.
• L'apparecchio deve essere protetto con un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto nominale di max. 30 mA.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.
• L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte campo magnetico, che può condizionare pacemaker o defibrillatori impiantati (ICD). Osservare una distanza di almeno 0,2 m tra impianto e magnete.
• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
• Non apportate mai modifiche tecniche all'apparecchio.
• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.
• Utilizzare solo solo parti di ricambio e accessori originali.
• In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda OASE.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per pompare acqua normale di laghetti per sistemi di filtraggio, a caduta d'acqua e a ruscello.
• Rispettando i dati tecnici. (→ Dati tecnici)
• In conformità ai valori ammissibili dell'acqua. (→ Valori dell'acqua ammessi)

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo in laghetti destinati al nuoto.
- Non utilizzare l'apparecchio con liquidi diversi dall'acqua.
• Non utilizzarlo mai senza flusso d'acqua.
- Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.
- Non allacciare all'impianto di acqua a uso domestico.
• Non utilizzarlo per scopi commerciali o industriali.
- Secondo l'EMC (compatibilità elettromagnetica), si tratta di un apparecchio della categoria A, che può provocare radiodisturbi se utilizzato in prossimità di abitazioni. Spetta all'utilizzatore adottare le apposite misure di protezione.

Descrizione del prodotto

Prospetto

AMX0207

1 Entrata 1 (lato di aspirazione)

- Scatola del filtro

2 Entrata 2 (lato di aspirazione)

• Collegamento di mandata da un laghetto nel caso di installazione all'asciutto.
• Per l'installazione all'asciutto la pompa deve essere montata senza scatola del filtro.

3 Uscita (lato di mandata)

- Collegamento di ritorno nel laghetto (ad es. attraverso un ruscello).

4 Boccola a gradini per tubo flessibile con snodo sferico per uscita.
5 Boccola a gradini per tubo flessibile per entrata 2 (installazione all'asciutto).
6 Fascette per il fissaggio dei tubi flessibili sulle relative boccole.
7 Cavo di rete con spina di rete

Simboli sull'apparecchio

IP68

L'apparecchio è a tenuta di polvere e di acqua fino a 4 m.

Possibili pericoli per persone con pacemaker.

Proteggere l'apparecchio dalla radiazione solare diretta.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici.

Leggere le istruzioni d'uso

Varianti di installazione

- Variante (a): installazione sott'acqua della pompa

— La pompa viene posizionata nel laghetto ovvero nella vasca.

— L'acqua passa attraverso il cestello del filtro.

- Variante (b): installazione all'asciutto della pompa

— La pompa viene installata senza cestello del filtro fuori dal laghetto ovvero dalla vasca, ma al di sotto del livello dell'acqua.

— L'acqua scorre attraverso un filtro satellite o skimmer.

Installazione e allacciamento

La pompa può essere installata in posizione immersa (nell'acqua) o all'asciutto (fuori dall'acqua).

AVVERTENZA

Pericolo di morte o gravi lesioni in caso di funzionamento dell'apparecchio in un laghetto natatorio. Parti elettriche difettose mettono l'acqua sotto tensione elettrica pericolosa.

▶ Far funzionare l'apparecchio solo se non ci sono persone in acqua.

ATTENZIONE

Parti rotanti nella zona del bocchettone di aspirazione e di quello di mandata. Sono possibili lesioni se si inseriscono le mani nei bocchettoni.

Osservare in particolare: un apparecchio arrestato a causa di un sovraccarico può avviarsi improvvisamente!

▶ Non inserire le mani nelle aperture del bocchettone di aspirazione o di quello di mandata se la spina elettrica è inserita.
Se è possibile accedere liberamente ai bocchettoni durante l'esercizio, ad es. se non sono collegati tubi flessibili, chiudere i bocchettoni con una protezione contro il contatto. La protezione contro il contatto è disponibile come accessorio.

Tutti i componenti dell'apparecchio non devono essere esposti alle radiazioni solari dirette per tempi prolungati perché ciò può causare danni. Se necessario, usare una copertura di protezione.

Installare apparecchio sott'acqua

Collegare

• Con diametro del tubo flessibile maggiore si hanno minori perdite per attrito nelle tubazioni e anche una portata migliore.
• Il diametro del tubo flessibile non deve essere limitato inutilmente da una boccola. Accorciare eventualmente la boccola del tubo flessibile in base al suo diametro.

AMX0003

Non inserire ancora la spina elettrica nella presa!

Installazione

• Installare la pompa in posizione orizzontale su un fondo stabile.
• Assicurarsi che l'apparecchio abbia una posizione stabile.
- In caso di acqua fangosa ovvero sporca si consiglia di installare la pompa ovvero i componenti collegati sul lato aspirazione (skimmer, filtro satellite, scarico sul fondo ecc.) in posizione rialzata rispetto al fondo. In questo modo si riduce l'aspirazione di particelle aumentando la durata utile dell'unità rotante.
- Utilizzare la pompa solo se è immersa nell'acqua per almeno 10 cm. Altrimenti potrebbe aspirare aria.

AMX0087

① Con la fune di trazione la pompa può essere facilmente tirata fuori dall'acqua.

— Far passare la fune di trazione attraverso le aperture rotonde della tazza inferiore del filtro e annodarla.

Installare apparecchio all'asciutto

Per l'installazione all'asciutto la pompa deve essere montata senza scatola del filtro.

Cambiare configurazione

AMX0175

Collegare

• Su entrata (IN) e uscita (OUT) si possono collegare tubi flessibili o tubi rigidi.
• Gli attacchi per i tubi flessibili sono compresi tra gli elementi forniti. Il montaggio è descritto qui di seguito.
• Il diametro del tubo flessibile sul lato aspirazione (IN) non deve essere inferiore a quello del tubo flessibile sul lato mandata (OUT).
• Con diametro del tubo flessibile maggiore si hanno minori perdite per attrito nelle tubazioni e anche una portata migliore.
• Il diametro del tubo flessibile non deve essere limitato inutilmente da una boccola. Accorciare eventualmente la boccola del tubo flessibile in base al suo diametro.
• La pompa può convogliare particelle fino a 8 mm. Particelle più grandi bloccano la pompa. Si consiglia di installare un filtro o uno skimmer sul lato aspirazione.

AMX0005

Non inserire ancora la spina elettrica nella presa!

Installazione

• Installare la pompa in posizione orizzontale su un fondo stabile.
• Assicurarsi che l'apparecchio abbia una posizione stabile.
• La pompa non deve essere esposta alla luce solare diretta.

- Il luogo di installazione deve essere sufficientemente ventilato in modo che la pompa non si surriscaldi.

AMX0083

Messa in funzione

NOTA

L'apparecchio viene danneggiato irreparabilmente se viene utilizzato con un dimmer. Nell'apparecchio sono incorporati componenti elettrici sensibili.

▶ Non collegare l'apparecchio ad una alimentazione elettrica regolabile.

NOTA

La pompa non deve funzionare a secco. In caso contrario la pompa può venire danneggiata irreparabilmente.

▶ Utilizzare la pompa solo sott'acqua ovvero completamente riempita.

Avviamento / Spegnimento

• Accendere: Inserire la spina elettrica nella presa.
  — L'apparecchio si accende dopo una breve fase di avvio.
• Spegnimento: Sfilare la spina elettrica dalla presa.

Al momento della messa in esercizio e poi ogni 20 ... 40 minuti durante l'esercizio la pompa esegue automaticamente un autotest preprogrammato (Environmental Function Control (EFC)). La pompa rileva immediatamente il funzionamento a secco/bloccaggio o lo stato di immersione. La pompa si spegne automaticamente dopo circa 60-120 secondi in caso di funzionamento a secco o bloccaggio. In caso di anomalia staccare l'alimentazione di corrente e "riempire completamente la pompa la pompa" ovvero eliminare l'ostacolo. Poi l'apparecchio può essere riavviato.

Pulizia e manutenzione

ATTENZIONE

Pericolo di lesioni dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

▶ Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggiamento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

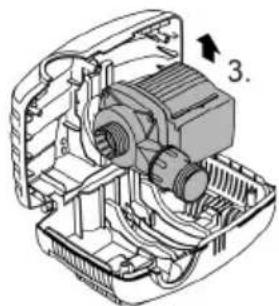

Smontaggio dell'apparecchio

• Staccare la spina elettrica e togliere tutti i collegamenti.
• Smontare l'apparecchio come indicato nella figura.

• Assemblare di nuovo l'apparecchio nell'ordine inverso.
  • Nell'assemblaggio controllare che

— la pompa sia fissata nel supporto.

- il cavo di rete venga fatto uscire attraverso la scanalatura sulla scatola e che non sia piegato o schiacciato.

Pulizia dell'apparecchio

i Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno.

— Pulire soprattutto l'unità rotante e il corpo della pompa.

- Detergenti consigliati per calcificazioni resistenti:

— Detergente PumpClean OASE.

- Detergente per uso domestico senza aceto e cloro.

- Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.

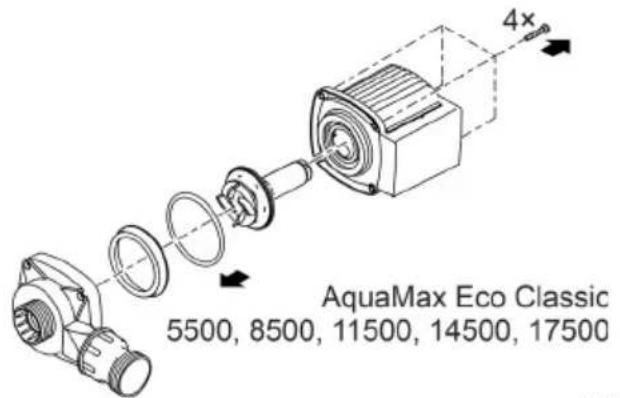

Sostituzione dell'unità rotante

NOTA

L'unità rotante viene condotta da un cuscinetto nel blocco motore. Questo cuscinetto è un pezzo soggetto a usura e quindi va sostituito unitamente all'unità rotante.

▶ La sostituzione del cuscinetto richiede conoscenze e attrezzi specifici. Far sostituire il cuscinetto da un rivenditore specializzato OASE o inviare la pompa a OASE.

NOTA

Nell'unità rotante è presente un forte magnete che attira le particelle magnetiche (ad es. trucioli di ferro). Le particelle residue possono provocare danni irreparabili all'unità rotante e al blocco motore.

- Prima dell'installazione, rimuovere con attenzione eventuali particelle aderenti dall'unità rotante.

• Smontare il gruppo motore come indicato nella figura.
• Pulire i componenti con una spazzola tenendoli sotto acqua corrente pulita.
• Controllare tutte le parti che non siano danneggiate. Sostituire le parti danneggiate o usurate.
• Assemblare di nuovo il gruppo motore nell'ordine inverso.

AMX0176

Immagazzinaggio/Invernaggio

Mettere fuori servizio l'apparecchio a temperature dell'acqua inferiori a +4 °C o al più tardi se si prevede gelo.

• Pulire accuratamente l'apparecchio.
• Controllare se l'apparecchio presenta danni e sostituire le parti eventualmente danneggiate.
• Conservare la pompa sott'acqua o riempita d'acqua e al riparo dal gelo. Non immergere nell'acqua anche la spina di rete!

Eliminazione di anomalie

Anomalia	Causa	Rimedio
La pompa non si avvia	Manca la tensione di rete	Verificare la tensione di rete
	Tubi di mandata piegati	Posare i tubi di mandata in modo che non siano piegati
	Tubi di mandata ostruiti	Controllare/pulire i tubi di mandata
	L'unità rotante è bloccata	Eliminare ilblocco, controllare che l'unità rotante si muova facilmente
La pompa non convoglia Portata insufficiente	Scatola del filtro ostruita	Pulire le coppe dei filtri
	Perdite troppo elevate nelle linee di alimentazione	Ridurre la lunghezza dei tubi flessibilial minimo necessario, togliere parti di collegamento non necessarie, impiegare tubi flessibili con diametro maggiore
	L'unità rotante si muove con difficoltà	Controllare che l'unità rotante si muova facilmente
La pompa si arresta dopo un breve tempo di funzionamento	Acqua molto sporca	Pulire la pompa
	L'unità rotante è bloccata	Eliminare il blocco, controllare che l'unità rotante si muova facilmente
	La pompa funziona a secco	Controllare/pulire i tubi di mandata, aumentare la profondità diimmersione (min. 10 cm sotto la superficie dell'acqua)
	Temperatura dell'acqua troppo elevata	Rispettare la temperatura dell'acqua max. consentita. (→Dati tecnici)

Dati tecnici
Dati dell'apparecchio

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Tensione di attacco		V CA 220 ... 240
Frequenza di rete		Hz	50	50	50	50
Potenza assorbita max.		W	23	35	60	80
Portata max.		l/h	2600	3500	5300	8300
Prevalenza max.		m	2,2	2,6	2,8	3,2
Grado di protezione			IP68	IP68	IP68	IP68
Profondità d'immersione max.		m	4	4	4	4
Lato aspirazione	Filetto		G1	G1	G112	G112
	Collegamento tubo flessibile	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Lato mandata	Filetto		G1	G1	G112	G112
	Collegamento tubo flessibile	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Dimensioni max. particelle sporco grosso-lano		mm	8	8	8	8
Superficie di ingresso del filtro		cm^2	810	810	810	810
Temperatura dell'acqua (installazione sott'acqua)	In esercizio	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Non in esercizio	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente (installazione all'asciutto)	In esercizio e con convezione	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	In esercizio e con raffreddamento forzato	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimensioni	lunghezza	mm	280	280	280	280
	larghezza	mm	230	230	230	230
	altezza	mm	140	140	140	140
Lunghezza del cavo di collegamento		m	10	10	10	10
Peso		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Tensione di attacco		V CA		220 ... 240
Frequenza di rete		Hz	50	50	50
Potenza assorbita max.		W	100	135	170
Portata max.		l/h	11000	13600	17400
Prevalenza max.		m	3,3	3,4	3,7
Grado di protezione			IP68	IP68	IP68
Profondità d'immersione max.		m	4	4	4
Lato aspirazione	Filetto		G1 12	G1 12	G1 12
	Collegamento tubo flessibile	mm	25, 32, 38	25, 32, 38	25, 32, 38
Lato mandata	Filetto		G2	G2	G2
	Collegamento tubo flessibile	mm	25, 32, 38	25, 32, 38	25, 32, 38
Dimensioni max. particelle sporco grosso-lano		mm	8	8	8
Superficie di ingresso del filtro		cm ^2	810	810	810
Temperatura dell'acqua (installazione sott'ac-qua)	In esercizio	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Non in esercizio	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente (installazione all'asciutto)	In esercizio e con convezione	°C	+4 ... +30	+4 ... +30	+4 ... +30
	In esercizio e con raffreddamento forzato	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensioni	lunghezza	mm	280	280	280
	larghezza	mm	230	230	230
	altezza	mm	140	140	140
Lunghezza del cavo di collegamento		m	10	10	10
Peso		kg	5,0	5,0	5,3

Valori dell'acqua ammessi

Acqua pulita, acqua laghetto

Valore pH		6.8 ... 8.5
Durezza	°dH	8 ... 15
Cloro libero	mg/l	<0,3
Contenuto di cloruro	mg/l	<250
Contenuto di sale	%	<0,4
Residuo secco complessivo	mg/l	<50
Temperatura	°C	+4 ... +35

Pezzi soggetti a usura

- Unità rotante

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

▶ Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono rice-vere informazioni sul corretto smaltimento dell'apparecchio.
▶ Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.

ADVARSEL

Variante de instalare
