Тип продукта	Насос для пруда
Бренд	Oase
Модель	AquaMax Eco Classic 17500
Напряжение подключения	220–240 В переменного тока, 50 Гц
Максимальная потребляемая мощность	170 Вт
Максимальная производительность	17 400 л/ч
Максимальная высота подачи	3,7 м
Степень защиты	IP68 (пыле- и водонепроницаемость до глубины 4 м)
Максимальная глубина погружения	4 м
Подсоединение со стороны всасывания	Резьба G1 1/2, шланги Ø 25/32/38 мм
Подсоединение со стороны нагнетания	Резьба G2, шланги Ø 25/32/38 мм
Максимальный размер частиц	8 мм
Площадь входного фильтра	810 см²
Рабочая температура воды	от +4 до +35 °C
Температура окружающей среды (сухая установка)	от +4 до +30 °C (естественная конвекция) / от +4 до +40 °C (принудительное охлаждение)
Размеры (Д × Ш × В)	280 × 230 × 140 мм
Длина сетевого кабеля	10 м
Вес	5,3 кг
Допустимые значения воды	pH 6,8–8,5; жесткость 8–15 °dH; свободный хлор <0,3 мг/л; температура от +4 до +35 °C
Основные функции	Перекачивание для фильтров, водопадов, ручьев; погружная или сухая установка; автоматическое управление EFC; защита от сухого хода; для частиц до 8 мм
Уход и очистка	Очищать не менее 2 раз в год чистой водой и мягкой щеткой; для удаления накипи использовать PumpClean или моющее средство без уксуса и хлора
Безопасность	Устройство защитного отключения (УЗО) макс. 30 мА; не использовать в природном бассейне; расстояние ≥0,2 м от кардиостимуляторов
Изнашиваемые детали	Рабочий узел (роторный блок) и подшипник; замена у авторизованного дилера OASE
Общая информация	Инструкция доступна на 22 языках; послепродажное обслуживание OASE; не выбрасывать с бытовыми отходами

Часто задаваемые вопросы - AquaMax Eco Classic 17500 OASE

Как установить насос AquaMax Eco Classic 17500?

Насос можно установить погружным (в воде) или сухим (вне воды). При погружной установке разместите его горизонтально на устойчивой опоре, покрыв не менее чем 10 см воды. При сухой установке снимите корпус фильтра и подключите шланги к входу и выходу. Убедитесь, что насос устойчив и защищен от солнца.

Можно ли использовать этот насос в природном бассейне?

Нет, использование в природном бассейне запрещено. Насос предназначен для прудов, водоемов, водопадов и ручьев. Никогда не используйте его в бассейне или водоеме, предназначенном для купания, из-за риска поражения электрическим током.

Что делать, если насос не запускается?

Сначала проверьте сетевое напряжение. Убедитесь, что питающие линии не перегнуты и не забиты. Если роторный блок заклинило, очистите его или удалите препятствия. Насос имеет автоматический тест EFC, который может остановить его при сухом ходе; в этом случае погрузите насос или удалите препятствие, затем снова включите его.

Как чистить насос?

Всегда отключайте сетевую вилку перед любыми работами. Очищайте насос не реже 2 раз в год чистой водой и мягкой щеткой или губкой. Для удаления отложений накипи используйте очиститель PumpClean OASE или бытовое моющее средство без уксуса и хлора. Тщательно промойте все детали после очистки.

Какая максимальная допустимая температура воды?

Рабочая температура воды должна быть в пределах от +4 °C до +35 °C. При сухой установке температура окружающей среды не должна превышать +30 °C (естественная конвекция) или +40 °C с принудительным охлаждением.

Можно ли использовать регулятор скорости с этим насосом?

Нет, насос не должен подключаться к питанию с регулятором. Он содержит чувствительные электронные компоненты, которые могут быть повреждены. Всегда используйте стандартную сетевую розетку.

Как хранить насос зимой?

Выключите насос, как только температура воды опустится ниже +4 °C или до первых заморозков. Тщательно очистите его и храните погруженным или заполненным водой в месте, защищенном от мороза. Не погружайте сетевую вилку в воду.

Какой гарантийный срок у насоса AquaMax Eco Classic 17500?

OASE предоставляет стандартную гарантию на свои продукты. За точными условиями обращайтесь к авторизованному дилеру или в сервисную службу OASE. Гарантия не распространяется на изнашиваемые детали, такие как рабочий узел.

Что делать при заклинивании насоса?

Отключите сетевую вилку. Удалите возможные препятствия в трубопроводах или роторе. Проверьте свободное вращение роторного блока. Если заклинивание сохраняется, разберите насос (см. инструкцию) и очистите его. Убедитесь, что частицы не превышают 8 мм.

Как заменить рабочий узел?

Замена рабочего узла (роторного блока) требует специальных инструментов и навыков. Доверьте это авторизованному дилеру OASE или отправьте насос в OASE. Направляющий подшипник является изнашиваемой деталью, которую необходимо заменить одновременно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AquaMax Eco Classic 17500 OASE

RU Руководство по эксплуатации

ZH 使用说明书

WARNING

Описание на продукта

Преглед

AMX0207

1 Вход 1 (всмукателна страна)

- Корпус на филтъра

2 Вход 2 (всмукателна страна)

- Вариант (a): Потопен монтаж на помпата

• Вариант (b): Сух монтаж на помпата

Монтирайте уреда потопен

Свързване

Все още не включвайте мрежовия адаптер в контакта!

Инсталация

Все още не включвайте мрежовия адаптер в контакта!

Инсталация

Пускане в експлоатация

УКАЗАНИЕ

Поки не вставляйте мережевий штекер в розетку!

Встановлення

Поки не вставляйте мережевий штекер в розетку!

Встановлення

▶ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.

Указания по технике безопасности

Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный электрик.
  – Квалифицированный электрик должен иметь специальное образование, обладать знаниями и опытом и должен иметь право выполнять работы по электроподключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления.
  – При возникновении вопросов и проблем обращайтесь к специалисту-электрику.
• Подключайте устройство к сети только в том случае, когда электрические характеристики устройства соответствуют данным сетевого электропитания.
• Подключайте устройство только к розетке, установленной по инструкции.
• Устройство должно быть защищено автоматическим выключателем (УДТ) с максимальным расчетным током утечки 30 мА.
• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).
• Защищайте от влаги открытые штекеры и гнезда розеток.

Безопасный режим работы

• Нельзя пользоваться устройством, если его корпус или электрические кабели по- вреждены.
• Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.
• Рабочий узел содержит магнит с сильным магнитным полем, которое может повлиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.
• Не переносите и не тяните устройство, держа его за электрический кабель!
• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.
• Запрещается вносить изменения в конструкцию устройства.
• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.
• Используйте только оригинальные запчасти и принадлежности.
• Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.

RU

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Для перекачивания обычной прудовой воды в фильтровальные системы, в системы искусственных водопадов и ручьев.
• При соблюдении технических параметров. (→ Технические параметры)
• При соблюдении допустимых технических параметрах воды. (→ Допустимые показатели качество воды)

На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.
• Работать с другой жидкостью, кроме воды, запрещается.
• Никогда не эксплуатируйте без протока воды.

- Не использовать в контакте с химикатами, пищевыми продуктами, легковоспла- меняющимися или взрывчатыми материалами.

- Не подключайте к домашнему водоснабжению.

- Не разрешается использование ни для производственного, ни для промышленного назначения.

- Согласно EMV (электромагнитная совместимость) данное устройство относится к классу А. В жилой среде устройство может вызвать помехи радиоприему. В обязанности пользователя входит принятие соответствующих мер.

Описание изделия

Обзор

AMX0207

1 Вход 1 (сторона всасывания)

- Корпус фильтра

2 Вход 2 (сторона всасывания)

• Подключение для подачи воды из водоема при размещении в сухом месте.
• Для размещения в сухом месте насос нужно устанавливать без корпуса фильтра.

3 Выход (напорная сторона)

- Штуцер для подключения обратного слива в водоем (напр. вместе с ручьем).

4 Шланговый штуцер-елочка с шаровым шарниром для выхода.
5 Шланговый штуцер-елочка для входа 2 (размещение в сухом месте).
6 Шланговые зажимы для закрепления шлангов на шланговых наконечниках.
7 Сетевой кабель с сетевым штекером

Символы на приборе

Устройство пыле- и водонепроницаемое до глубины погружения 4 м.

Представляет опасность для людей с кардиостимулятором.

Защищайте устройство от воздействия прямых солнечных лучей.

Данное устройство нельзя утилизировать вместе с обычными домашними отходами.

Прочитайте руководство по эксплуатации!

RU

Варианты подключения

- Вариант (a): Насос расположен в погруженном состоянии

– Насос устанавливают в пруду или бассейне.

– Подача воды выполняется через фильтровальную корзинку.

- Вариант (b): Насос расположен в сухом месте

– Насос устанавливается без фильтровальной корзинки вне пруда или бассейна, но ниже уровня воды в нем.

– Подача воды выполняется без фильтровальной корзинки только через вспомогательный фильтр или скиммер.

Установка и подсоединение

Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды).

ПРЕДУПРЕЖДЕНИЕ

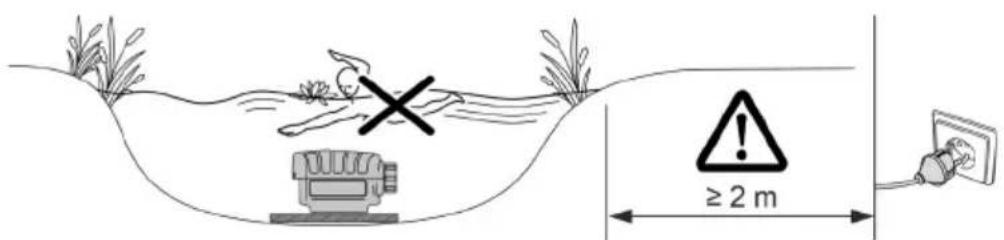

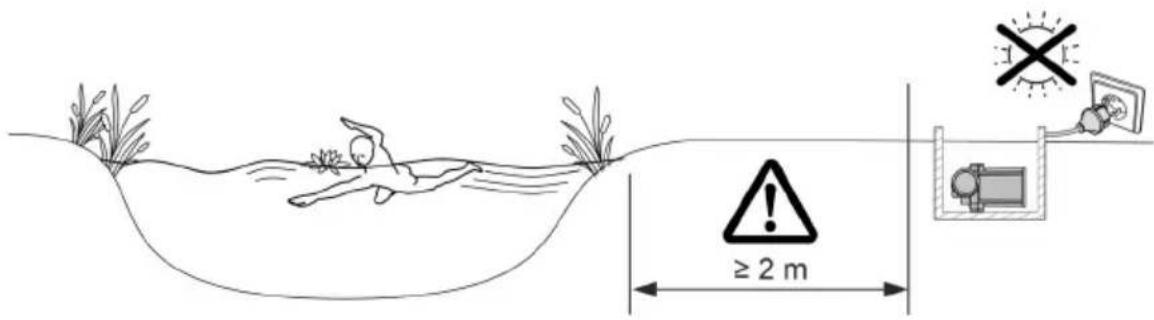

Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для купания. Дефектные части электрооборудования могут привести к возникновению опасного электрического напряжения в воде.

▶ Устройство можно эксплуатировать только тогда, когда в воде не находятся люди.

ОСТОРОЖНО

Вращающиеся части на участке всасывающего и напорного штуцеров. Возможны травмы, если пальцы попадут в штуцеры.

Обратите особое внимание: Остановившееся по причине перегрузки устройство может неожиданно самостоятельно включиться!

▶ Не держите пальцы в отверстиях всасывающего или напорного штуцера когда штепсельная вилка вставлена в розетку.
▶ Если во время работы к штуцерам имеется свободный доступ, напр. когда к ним не подключены шланги, то установите на этих отверстиях подходящие ограждения для защиты от контакта. Защиту от контакта можно приобрести как комплектующий компонент.

① Все компоненты устройства не должны подвергаться длительному воздействию прямых солнечных лучей, поскольку такое воздействие может привести к их повреждению. При необходимости используйте защитное покрытие.

Установка устройства в погруженном положении

Подсоединение

• Чем больше диаметр шланга, тем меньше потери на трение в магистралях и тем лучше скорость самого потока.
• Диаметр шланга не должен без необходимости сокращаться с помощью шлангового наконечника. При необходимости укоротите шланговый штуцер-елочку в соответствии с диаметром шланга.

Сетевой штекер пока не вставляйте в розетку!

Монтаж

• Размещайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение устройства.
• Наша рекомендация: устанавливать насос или его компоненты, подключенные к стороне всасывания (скиммер, сателлитный фильтр, сливной трап и т. д.), выше уровня земли, если вода мутная или грязная. Это позволит уменьшить всасывание частиц, что увеличит срок службы ходового узла.
• Включайте насос в работу только тогда, когда он покрыт водой не менее чем на 10 см. В противном случае он может набрать воздуха.

AMX0082

С помощью троса насос можно при необходимости просто вытянуть из воды. – Протяните трос через круглые отверстия на нижней фильтровальной чаше и завяжите на нем узел.

Установка прибора в сухом месте

Для размещения в сухом месте насос нужно устанавливать без корпуса фильтра.

Переналадка

AMX0175

Подсоединение

• К выходу (IN) и входу (OUT) можно подключать шланги или трубы. – Штуцеры для шлангов входят в комплект поставки. Ниже описана их установка.
• Диаметр шланга на стороне всасывания (IN) не должен быть меньше диаметра самого шланга на стороне нагнетания (OUT).
• Чем больше диаметр шланга, тем меньше потери на трение в магистралях и тем лучше скорость самого потока.
• Диаметр шланга не должен без необходимости сокращаться с помощью шлангового наконечника. При необходимости укоротите шланговый штуцер-елочку в соответствии с диаметром шланга.
• Насос может через себя пропускать частицы размером до 8 мм. С более крупными частицами происходит блокировка самого насоса. Наша рекомендация: установить фильтр или скиммер на стороне всасывания.

AMX0005

Сетевой штекер пока не вставляйте в розетку!

Монтаж

• Размещайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение устройства.
• Насос не должен подвергаться воздействию прямого солнечного света.
• Место установки должно хорошо проветриваться для предотвращения перегрева самого насоса.

AMX0083

Пуск в эксплуатацию

УКАЗАНИЕ

Устройство выйдет из строя, если его эксплуатировать вместе с регулятором яркости. В устройстве используются чувствительные электрические компоненты.

▶ Не подключайте устройство к источнику питания с регулированием яркости.

УКАЗАНИЕ

Насос не должен работать всухую. Это может вызвать поломку самого насоса.

▶ Включайте насос в работу только тогда, когда он полностью погружен в воду или залит водой.

Включение/выключение

• Включить: Вставьте штекер в розетку.
  – Устройство включается после короткой стартовой фазы.
• Выключить: Выньте штекер из розетки.

Насос автоматически выполняет предварительно запрограммированное самотестирование при запуске, а затем каждые 20... 40 минут во время работы (Environmental Function Control (EFC)). Насос самостоятельно определяет свое рабочее состояние - или он находится на холостом ходу/блокировка или находится в погруженном состоянии. В случае нахождения на холостом ходу/блокировке насос отключается автоматически прим. через 60 - 120 секунд. В случае сбоя в работе отключите подачу напряжения и "затопите насос водой" или устраните мешающее этому препятствие. После этого Вы снова можете эксплуатировать устройство.

Очистка и уход

ОСТОРОЖНО

Опасность получить травму от непреднамеренного включения. Внутренние контрольные функции могут устройство отключать и снова его автоматически включать.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

УКАЗАНИЕ

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабочие функции и нанести ущерб животным, растениям и окружающей среде.

▶ Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие средства.

Демонтаж прибора

• Выньте штепсельную вилку и отсоедините все подключения.

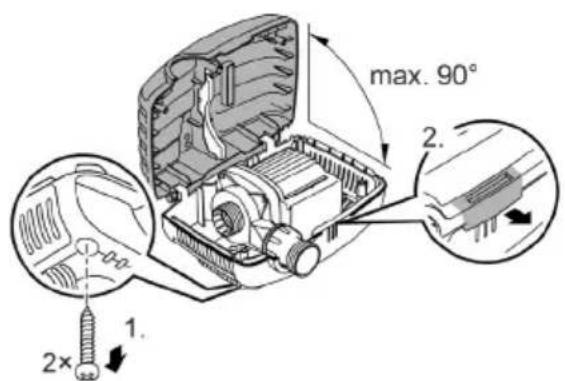

• Разберите устройство как это показано на рисунке.

• Сборку устройства выполняйте в обратной последовательности.
• Во время сборки проверьте, чтобы

– насос был надежно закреплен в держателе.

– сетевой кабель проходил по канавке на корпусе и чтобы он не был сильно согнут или зажат.

Почистить устройство

① Чистите устройство по мере необходимости, но не реже 2-х раз в год. — В насосе нужно чистить прежде всего рабочий узел и корпус.

• Рекомендуемое чистящее средство при стойких отложениях извести:
• Очиститель насоса PumpClean OASE.
• Бытовое моющее средство без содержания хлора и уксуса.
• После очистки тщательно промыть все детали чистой водой.

Замена рабочего узла

УКАЗАНИЕ

Рабочий узел в моторном блоке вращается на подшипниковой опоре. Эта подшипниковая опора является изнашивающейся частью и должна заменяться одновременно с рабочим узлом.

Замена блока требует особых знаний и инструментов. Поручите дилеру фирмы OASE заменить подшипник или отправьте насос на фирму OASE.

УКАЗАНИЕ

Рабочий узел содержит сильный магнит, который притягивает намагниченные частицы (напр., железную стружку). Оставшиеся частицы могут причинить рабочему узлу и блоку электромотора непоправимый вред.

▶ Перед монтажом рабочего узла очистите его от прилипших частиц.

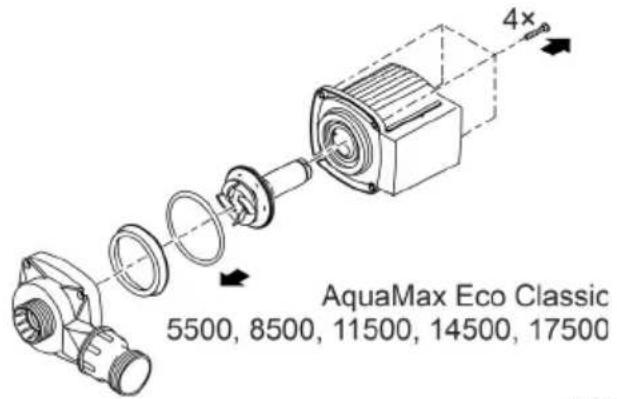

• Разберите блок цилиндров двигателя как это показано на рисунке.
• Почистите все компоненты щеткой в чистой воде.
• Проверьте все части на наличие повреждений. Замените поврежденные или изношенные части.
• Сборку блока цилиндров двигателя выполните в обратной последовательности.

AMX0176

Хранение на складе/хранение в зимнее время

Устройство нужно вывести из эксплуатации при температуре воды ниже +4 °C или самое позднее при ожидаемом морозе.

• Устройство нужно основательно чистить
• Устройство нужно проверять на наличие повреждений и заменять поврежденные части.
• Храните насос погруженным в воду или заполненным водой при положительных температурах воздуха. При этом сетевой штекер не должен находиться в воде!

Устранение неисправности

Неисправность	Причина	Устранение неисправности
Насос не запускается	Нет сетевого напряжения	Проверьте сетевое напряжение.
	Подводящие линии со-гнуты	Проложите подводящие линии без изгибов
	Подводящие линии засори-лись	Проверьте/прочистите подводящие линии
	Рабочий узел заблокиро-ван	Устраните причину блокировки, проверьте легкость хода рабочего узла
Насос не перекачивает водуНедостаточная производительность насоса	Корпус фильтра засорился	Почистите корпус фильтра
	Слишком высокие потери в подводящих линиях	Укоротите шланги до необходимого минимума, удалите ненужные соединительные детали; используйте шланги большего диаметра
	Тяжелый ход рабочего узла	Проверьте легкость хода рабочего узла
После непродолжительной работы насос отключается	Очень грязная вода	Почистите насос
	Рабочий узел заблокиро-ван	Устраните причину блокировки, проверьте легкость хода рабочего узла
	Насос работал всухую	Проверьте/очистите токоподводящее линии, увеличьте глубину погружения (не менее 10 см ниже поверхности воды)
	Слишком высокая температура воды	Учитывайте максимально допустимую температуру воды.(→ Технические параметры)

Технические параметры
Технические характеристики устройства

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Напряжение на входе		V пер. тока	220 ... 240
Частота тока в сети		Гц	50	50	50	50
Макс. потребляемая мощность		W	23	35	60	80
Макс. объем подачи		л/ч	2600	3500	5300	8300
Макс. высота подачи		м	2,2	2,6	2,8	3,2
Вид защиты			IP68	IP68	IP68	IP68
Макс. глубина погружения		м	4	4	4	4
Всасывающая сторона Резьба			G1	G1	G112	G112
		Подключение шланга мм	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Напорная сторона	Резьба		G1	G1	G112	G112
	Подключение шланга мм		25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Макс. размер частиц грязи		мм	8	8	8	8
Площадь фильтра на стороне подачи		cm^2	810	810	810	810
Температура воды (размещение в погруженном состоянии)	В работе	°C	+4... +35	+4... +35	+4... +35	+4... +35
	В нерабочем со- °C стоянии		+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Температура окружающей среды (размещение в сухом месте)	В работе при естественной циркуляции воздуха	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	В работе при принудительном охлаждении	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Габариты	Длина	мм	280	280	280	280
	Ширина	мм	230	230	230	230
	Высота	мм	140	140	140	140
Длина соединительного кабеля		м	10	10	10	10
Вес		кг	2,8	3,0	3,2	4,4

RU

AquaMax Eco Classic			11500	14500	17500
Напряжение на входе		V пер. тока		220 ... 240
Частота тока в сети		Гц	50	50	50
Макс. потребляемая мощность		W	100	135	170
Макс. объем подачи		л/ч	11000	13600	17400
Макс. высота подачи		м	3,3	3,4	3,7
Вид защиты			IP68	IP68	IP68
Макс. глубина погружения		м	4	4	4
Всасывающая сторона	Резьба		G112	G112	G112
	Подключение шланга	мм	25, 32, 38	25, 32, 38	25, 32, 38
Напорная сторона	Резьба		G2	G2	G2
	Подключение шланга	мм	25, 32, 38	25, 32, 38	25, 32, 38
Макс. размер частиц грязи		мм	8	8	8
Площадь фильтра на стороне подачи		см^2	810	810	810
Температура воды (размещение в погруженном состоянии)	В работе	°C	+4 ... +35	+4 ... +35	+4 ... +35
	В нерабочем состоянии	°C	+4 ... +35	+4 ... +35	+4 ... +35
Температура окружающей среды (размещение в сухом месте)	В работе при естественной циркуляции воздуха	°C	+4 ... +30	+4 ... +30	+4 ... +30
	В работе при принудительном охлаждении	°C	+4 ... +40	+4 ... +40	+4 ... +40
Габариты	Длина	мм	280	280	280
	Ширина	мм	230	230	230
	Высота	мм	140	140	140
Длина соединительного кабеля		м	10	10	10
Вес		кг	5,0	5,0	5,3

Допустимые показатели качество воды
Чистая вода, прудовая вода

Значение pH		6,8 ... 8,5
Жесткость воды	°dH	8 ... 15
Свободный хлор	мг/л	<0,3
Содержание хлоридов	мг/л	<250
Содержание солей	%	<0,4
Общий сухой остаток	мг/л	<50
Температура	°C	+4 ... +35

Изнашивающиеся детали

- Рабочий узел

Утилизация

УКАЗАНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ При возникновении вопросов и проблем обращайтесь в местную фирму утилизации. Там вы получите информацию о правильной утилизации устройства.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.

RU

原始说明书。

警告
