AquaMax Eco Classic 17500 - Pompă de apă OASE - Manual de utilizare gratuit

Tip produs	Pompă de apă pentru iaz
Marcă	Oase
Model	AquaMax Eco Classic 17500
Tensiune de racord	220–240 V CA, 50 Hz
Putere absorbită max.	170 W
Capacitate maximă de refulare	17 400 l/h
Înălțime maximă de refulare	3,7 m
Grad de protecție	IP68 (etanș la praf și apă până la 4 m)
Adâncime maximă de imersiune	4 m
Racordare pe partea de aspirație	Filet G1 1/2, furtunuri Ø 25/32/38 mm
Racordare pe partea de refulare	Filet G2, furtunuri Ø 25/32/38 mm
Diametru maxim al particulelor	8 mm
Suprafața de intrare a filtrului	810 cm²
Temperatura apei în funcționare	+4 până la +35 °C
Temperatura ambiantă (instalare uscată)	+4 până la +30 °C (convecție) / +4 până la +40 °C (răcire forțată)
Dimensiuni (L × l × H)	280 × 230 × 140 mm
Lungime cablu rețea	10 m
Greutate	5,3 kg
Valori admise ale apei	pH 6,8–8,5 ; duritate 8–15 °dH ; clor liber <0,3 mg/l ; temperatură +4 până la +35 °C
Funcții principale	Pompare pentru filtre, cascade, cursuri de apă; instalare imersată sau uscată; control automat EFC; protecție anti-funcționare uscată; pentru particule până la 8 mm
Întreținere și curățare	Curățați de cel puțin 2 ori/an cu apă curată și o perie moale; utilizați PumpClean sau detergent fără oțet sau clor pentru calcar
Siguranță	Dispozitiv de protecție diferențială reziduală (RCD) 30 mA max; nu utilizați într-un iaz natural; distanță ≥0,2 m de stimulatoare cardiace
Piese de uzură	Unitate de funcționare (bloc rotor) și rulment; înlocuiți printr-un distribuitor autorizat OASE
Informații generale	Manual disponibil în 22 de limbi; service post-vânzare OASE; nu aruncați cu deșeurile menajere

Întrebări frecvente - AquaMax Eco Classic 17500 OASE

Cum se instalează pompa AquaMax Eco Classic 17500 ?

Pompa poate fi instalată imersată (în apă) sau uscată (afară din apă). Pentru instalare imersată, așezați-o orizontal pe un suport stabil, acoperită cu cel puțin 10 cm de apă. Pentru instalare uscată, scoateți carcasa filtrului și conectați furtunuri la intrări și ieșiri. Asigurați-vă că pompa este stabilă și protejată de soare.

Pot folosi această pompă într-un iaz natural ?

Nu, utilizarea într-un iaz natural este interzisă. Pompa este concepută pentru iazuri, bazine, cascade și cursuri de apă. Nu o folosiți niciodată într-o piscină sau un corp de apă destinat înotului din cauza riscului de electrocutare.

Ce fac dacă pompa nu pornește ?

Verificați mai întâi tensiunea rețelei. Asigurați-vă că conductele de alimentare nu sunt îndoite sau înfundate. Dacă blocul rotor este blocat, curățați-l sau îndepărtați obstacolele. Pompa dispune de un test automat EFC care o poate opri în caz de funcționare uscată; în acest caz, scufundați pompa sau îndepărtați obstacolul, apoi reporniți alimentarea.

Cum se curăță pompa ?

Deconectați întotdeauna ștecherul rețelei înainte de orice intervenție. Curățați pompa de cel puțin 2 ori pe an cu apă curată și o perie moale sau un burete. Pentru depunerile de calcar, utilizați curățantul PumpClean OASE sau un detergent menajer fără oțet sau clor. Clătiți bine toate piesele după curățare.

Care este temperatura maximă a apei permisă ?

Temperatura apei în funcționare trebuie să fie cuprinsă între +4 °C și +35 °C. Pentru instalare uscată, temperatura ambiantă nu trebuie să depășească +30 °C (convecție naturală) sau +40 °C cu răcire forțată.

Pot folosi un regulator de viteză cu această pompă ?

Nu, pompa nu trebuie conectată la o alimentare cu regulator. Conține componente electronice fragile care ar putea fi deteriorate. Utilizați întotdeauna o priză standard de rețea.

Cum se depozitează pompa iarna ?

Scoateți pompa din funcțiune de îndată ce temperatura apei scade sub +4 °C sau înainte de primele înghețuri. Curățați-o bine și depozitați-o imersată sau umplută cu apă într-un loc ferit de îngheț. Nu scufundați ștecherul rețelei în apă.

Care este garanția pompei AquaMax Eco Classic 17500 ?

OASE oferă o garanție standard pentru produsele sale. Pentru condițiile precise, vă rugăm să consultați distribuitorul autorizat sau serviciul post-vânzare OASE. Garanția nu acoperă piesele de uzură, cum ar fi unitatea de funcționare.

Ce fac în caz de blocare a pompei ?

Deconectați ștecherul rețelei. Îndepărtați eventualele obstacole din conducte sau rotor. Verificați libertatea de mișcare a blocului rotor. Dacă blocarea persistă, demontați pompa (a se vedea manualul) și curățați-o. Asigurați-vă că particulele nu depășesc 8 mm.

Cum se înlocuiește unitatea de funcționare ?

Înlocuirea unității de funcționare (bloc rotor) necesită unelte speciale și competențe. Încredințați-o unui distribuitor autorizat OASE sau trimiteți pompa la OASE. Rulmentul de ghidare este o piesă de uzură care trebuie înlocuită în același timp.

MANUAL DE UTILIZARE AquaMax Eco Classic 17500 OASE

RO Instructiuni de folosință

▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.

Indicații de securitate

Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat.
• Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dispozițiile regionale și naționale.
  — Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.
• Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.
• Conectați aparatul numai la o priză instalată corect.
• Asigurați-vă de securizarea aparatului cu un dispozitiv de protecție împotriva curenților vagabonzi (RCD) și împotriva curenților vagabonzi măsurați de maxim 30 mA.
• Cablurile prelungitoare și distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protectie împotriva stropilor de apă).
• Protejati stecărele și conectorii liberi împotriva umidității.

Functionare sigură

• Nu utilizati aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.
• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
• Unitatea de functionare din aparat conține un magnet cu un câmp magnetic intens, care poate influența stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstrați o distanță de cel puțin 0,2 m între implant și magnet.
• Nu transportați sau trageti aparatul de cablul de alimentare.
• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
• Nu efectuați niciodată modificări tehnice ale aparatului.
• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
• Utilizați numai piese de schimb și accesorii originale.
• În caz de probleme, contactați serviciului autorizat pentru clienti sau OASE.

Utilizarea în conformitate cu destinația

Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru pomparea apei obișnuite pentru sisteme de filtrare, sisteme cascadă și sisteme pârâu.
• Cu respectarea datelor tehnice. (→ Date tehnice)
• Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei)

Pentru aparat sunt valabile următoarele restrictii:

• A nu se utiliza în iazuri tip piscină!
• Nu este admisă în nicio situație acționarea cu alte lichide cu excepția apei.
• Nu se va utiliza niciodată fără debit de apă.
• NU utilizati în combinație cu substanțe chimice, alimente, substanțe ușor inflamabile sau explozive
• A nu se racorda la sursa casnică de alimentare cu apă.
• Nu utilizati în scopuri profesionale sau industriale.
• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.

Descrierea produsului

Vedere de ansamblu

AMX0207

• Conectarea turului la iaz în cazul instalării pe uscat.
• Pentru instalarea pe uscat, pompa trebuie instalată fără carcasa filtrului.

3 leşire (partea de presiune)

- Conexiunea returului la iaz (de exemplu prin intermediul unei albii de pârâias).

4 Înşurubați manşonul în trepte cu articulație conică pentru ieșire.
5 Manşon în trepte pentru intrarea 2 (instalare pe uscat).
6 Cleme pentru fixarea furtunurilor la duzele de furtun.
7 Cablu de rețea cu fișă de rețea

Simbolurile de pe aparat

IP68

Aparatul este etanşat împotriva prafului și a apei până la 4m.

Posibile pericole pentru persoane cu stimulatoare cardiace.

Protejati aparatul împotriva razelor directe ale soarelui.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.

- Varianta (a): Instalare pompă imersată

— Pompa este poziționată în iaz, resp. bazin.

— Pomparea apei prin colivia cu filtru.

• Varianta (b): Instalarea pe uscat a pompei

- Pompa se montează fără colivie cu filtru în afara iazului, resp. bazinului dar sub nivelul apei.

— Pomparea apei prin intermediul unui filtru satelit sau skimmer.

Amplasarea și racordarea

Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă).

AVERTIZARE

Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor electrice defecte ale aparatului, apa se află sub tensiune electrică periculoasă.

▶ Utilizați aparatul numai dacă în apă nu se află nicio persoană.

ATENTIE

Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atin- geti ștuțurile.

Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat!

▶ Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză.
În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conectate furtunuri, asigurați ștuțurile cu o protectie împotriva atingerii. Protecția împotriva atingerii este disponibilă ca accesoriu.

Evitați expunerea la lumina soarelui pe termen lung a componentelor aparatului, în caz contrar survine pericolul deteriorării aparatului. Utilizați un capac de protectție dacă este necesar.

Amplasare aparat imersat

Conectare

• Cu cât diametrul furtunului este mai mare, cu atât pierderile prin fricțiune în conducte sunt mai mici și debitul este mai bun.
• Preveniți limitarea inutilă a diametrului furtunului cu un conector de furtun. Scurtați conectorul de furtun în funcție de diametrul furtunului utilizat.

Nu introduceti încă stecherul în priză!

Montare

• Amplasați pompa orizontal pe o fundație solidă.
• Asigurati pompei o poziție stabilă.
• Recomandăm ca, în caz de apă cu conținut de nămol sau de impurități montați pompa și componentele racordate la partea de aspiratie (separator, filtru satelit, rigola inferioară) pe un support de pe podea. Astfel scade cantitatea de particule aspirate, ceea ce facilitează creșterea duratei de viață a aparatului.
• Acționați pompa doar dacă aceasta este acoperită cu minim 10 cm de apă. În caz contrar, pompa poate aspira aer.

AMX0087

Cu ajutorul corzii de tragere, pompa poate fi trasă afară din apă cu ușurință.

- Tragetii coarda de tragere prin orificiile rotunde ale carcasei inferioare a filtrului și înno-dati-o.

Amplasați aparatul pe o suprafață uscată

Pentru instalarea pe uscat, poziția trebuie instalată fără carcasa filtrului.

Conversie

AMX0175

Conectare

• Furtunurile sau tevile pot fi conectate la orificiile de intrare (IN) și la orificiile de ieșire (OUT).
• Racordurile pentru furtunuri sunt incluse în pachetul de livrare. Montarea acestora este descrisă mai jos.
• Asigurați-vă de faptul că furtunul de pe partea de aspirație (IN) nu prezintă diametru mai mic, decât furtunul de pe partea de presiune (OUT).
• Cu cât diametrul furtunului este mai mare, cu atât pierderile prin fricțiune în conducte sunt mai mici și debitul este mai bun.
• Preveniți limitarea inutilă a diametrului furtunului cu un conector de furtun. Scurtați conectorul de furtun în funcție de diametrul furtunului utilizat.
• Pompa permite trecerea de particule de maxim 8 mm. În caz de particule mai mari pompa se blochează. Recomandăm montarea unui filtru sau a unui separator în partea de aspirare.

AMX0005

Nu introduceti încă stecherul în priză!

Montare

• Amplasați pompa orizontal pe o fundație solidă.
• Asigurati pompei o poziție stabilă.
• Evitați expunerea pompei la lumina directă a soarelui.
• Asigurați ventilarea corespunzătoare a locului de montare, în scopul prevenirii supraîncălzirii pompei.

AMX0083

Punerea în funcțiune

INDICATIE

Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile.

▶ Nu conectați aparatul la o alimentare cu curent cu intensitate reglabilă.

INDICATIE

Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei.

▶ Acționați pompa numai atunci când este complet scufundată în apă sau amorsată.

Activare / dezactivare

• Pornire: Introduceți stecherul în priză.
  — Aparatul este gata de utilizare după o scurtă etapă de pornire.
• Dezactivare: Scoateți stecărul din priză.

În cazul punerii în funcțiune și ulterior în regimul de funcționează pompa rulează automat un autotest preprogramat la fiecare 20 ... 40 de minute (Environmental Function Control (EFC)) (Controlul funcției de mediu (EFC).. Pompa recunoaște dacă este în starea de funcționare uscată/blocare sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defectiune, întrerupeți alimentarea cu tensiune electrică și „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcțiune.

Curățarea și întreținerea

ATENTIE

Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamentului pot decupla și recupla autonom echipamentul.

Înainte de a lucra la aparat scoateți fișa de alimentare din priză.

INDICATIE

Nu utilizați agenti de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul înconjurător

▶ Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur-dărie persistentă, utilizați agenții de curățare recomandați.

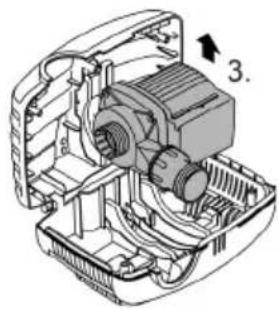

Dezasamblarea aparatului

• Tragetii stecherul de rețea și îndepărtați toate conexiunile.
• Demontați aparatul așa cum se indică în figură.ță.

• Asamblati aparatul în ordine inversă.
• La asamblare, verificați dacă
• pompa este fixată în suport.
• cablul de rețea este trecut prin piuliță în carcasă și nu este puternic îndoit sau blocat.

Curățați aparatul

i Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. — La pompă, curățați în special unitatea de funcționare și carcasa pompei.

• Agenti de curățare recomandați în cazul depunerilor de calcar persistente:
• Detergent pentru pompe PumpClean de la OASE.
• Detergent casnic fără oțet și clor.
• După curățare clătiți temeinic toate piesele cu apă curată.

Înlocuirea unității mobile

INDICATIE

Unitatea de funcționare este ghidată în blocul motor printr-un lagăr. Acest lagăr este piesă de uzură și trebuie să fie schimbat concomitent cu unitatea de funcționare.

▶ Schimbarea lagărului necesită cunoștințe și scule speciale. Dispuneți schimbarea lagărului de către reprezentantul comercial OASE sau trimiteți pompa la firma OASE.

INDICATIE

Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex. așchii de fier). Rămânerea de particule poate provoca deteriorări ireparabile la unitatea de funcți- onare și la motor.

Înainte de montare, curățați cu atenție unitatea de funcționare de particulele prinse.

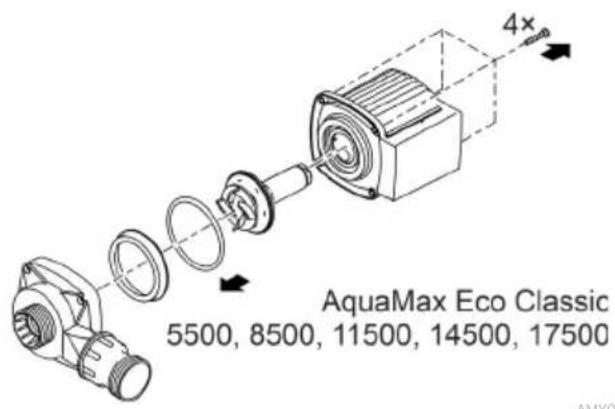

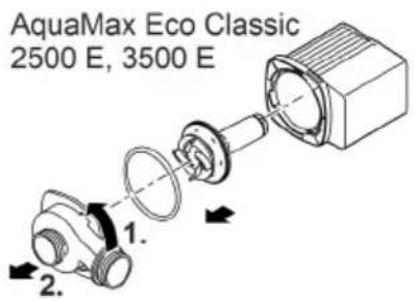

• Dezasamblau blocul motor precum indicat pe figură.
• Curățați componentele cu o perie, sub jet de apă curată.
• Verificați toate piesele să nu prezinte deteriorări. Înlocuiti piesele deteriorate sau uzate.
• Pentru montarea blocului motor implementați instrucțiunile în ordine inversă.

AMX0176

Depozitare/depozitare pe timp de iarnă

Scoateți dispozitivul din funcțiune la temperaturi ale apei sub +4 °C sau, cel mai târziu, atunci când se preconizează condiții de îngheț.

• Curățați bine aparatul.
• Verificați aparatul dacă prezintă defectiuni și înlocuiti piesele defecte dacă este cazul.

- Depozitați pompa imersată sau plină cu apă astfel încât să fie ferită de îngheț. Nu introduceți în apă ștecherul de alimentare!

Resetarea defectiunii

Defecțiune	Cauză	Remediere
Pompa nu pornește	Tensiunea de rețea lipsește	Verificați tensiunea de rețea
	Conducte îndoite	Plasați conductele fără îndoituri
	Circuitul de alimentare colmatat	Verificați/curățați conductele
	Rotorul este blocat	Eliminați blocajul, verificați rotorul să se poată roti ușor
Pompa nu transportă	Carcasa filtrului înfundată	Curățați capacul filtrului
Cantitate purjată insuficientă	Pierderi prea mari în conductele de aspirație	Scurtați furtunurile la minimul necesar, îndepărtați racordurile inutile și utilizați fur-tunuri cu diametre mai mari.
	Rotorul funcționează cu dificul-tate	Verificați funcționarea mecanică ușoară a rotorului
Pompa se deconectează după un timp scurt de funcționare	Apa foarte murdară	Curățați pompa
	Rotorul este blocat	Eliminați blocajul, verificați rotorul să se poată roti ușor
	Pompa a funcționat uscat	Verificați/curățați conductele de alimen-tare, creșteți adâncimea de scufundare (min. 10 cm sub suprafața apei).
	Temperatura apei prea ridicată	Respectați temperatura admisibilă ma-ximă a apei. (→ Date tehnice)

Date tehnice
Date despre dispozitiv

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Tensiune de conexiune		V c.a. 220 ... 240
Frecvența rețelei		Hz	50	50	50	50
Consum max. de energie		W	23	35	60	80
Debitul max. de pompare		l/h	2600	3500	5300	8300
Înălțime max. de pompare		m	2,2	2,6	2,8	3,2
Clasă protectie			IP68	IP68	IP68	IP68
Adâncimea max. de scufundare		m	4	4	4	4
Parte de aspiratie	Filet		G1	G1	G1 12	G1 12
	Racord furtun	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Parte de presiune	Filet		G1	G1	G1 12	G1 12
	Racord furtun	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Dimensiune maximă a granulației murdăriei grosiere		mm	8	8	8	8
Suprafață de admisie a filtrului		cm ^2	810	810	810	810
Temperatura apei (instalare prin imersie)	În funcțiune	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Scos din funcți-une	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambientă (instalare pe uscat)	În funcționare și convectie	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	În funcțiune și ră-cire forțată	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimensiuni	Lungime	mm	280	280	280	280
	Lățime	mm	230	230	230	230
	Înălțime	mm	140	140	140	140
Lungimea cablului de racordare		m	10	10	10	10
Masa		kg	2,8	3,0	3,2	4,4

RO

AquaMax Eco Classic			11500	14500	17500
Tensiune de conexiune		V c.a.		220 ... 240
Frecvența rețelei		Hz	50	50	50
Consum max. de energie		W	100	135	170
Debitul max. de pompare		l/h	11000	13600	17400
Înălțime max. de pompare		m	3,3	3,4	3,7
Clasă protectție			IP68	IP68	IP68
Adâncimea max. de scufundare		m	4	4	4
Parte de aspirație	Filet		G1 12	G1 12	G1 12
	Racord furtun	mm	25, 32, 38	25, 32, 38	25, 32, 38
Parte de presiune	Filet		G2	G2	G2
	Racord furtun	mm	25, 32, 38	25, 32, 38	25, 32, 38
Dimensiune maximă a granulației murdăriei grosiere		mm	8	8	8
Suprafață de admisie a filtrului		cm ^2	810	810	810
Temperatura apei (instalare prin imersie)	În funcțiune	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Scos din funcți-une	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambientă (instalare pe uscat)	În funcționare și convectie	°C	+4 ... +30	+4 ... +30	+4 ... +30
	În funcțiune și ră- °Ccire forțată		+4 ... +40	+4 ... +40	+4 ... +40
Dimensiuni	Lungime	mm	280	280	280
	Lățime	mm	230	230	230
	Înălțime	mm	140	140	140
Lungimea cablului de racordare		m	10	10	10
Masa		kg	5,0	5,0	5,3

Valori permise ale apei

Apă curată, apă de iaz

Valoare pH		6.8 ... 8.5
Duritate	°dH	8 ... 15
Clor liber	mg/l	<0,3
Conținut de cloruri	mg/l	<250
Conținut de sare	%	<0,4
Total resturi uscate	mg/l	<50
Temperatură	°C	+4 ... +35

Consumabile

- Unitate de functionare

Îndepărtarea deșeurilor

INDICATIE

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin seționarea cablurilor.

ПРЕДУПРЕЖДЕНИЕ
