AquaMax Eco Classic 17500 - Pompe à eau OASE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau pour bassin
Marque	Oase
Modèle	AquaMax Eco Classic 17500
Tension de raccordement	220–240 V CA, 50 Hz
Puissance absorbée max.	170 W
Capacité max. de refoulement	17 400 l/h
Hauteur de refoulement max.	3,7 m
Indice de protection	IP68 (étanche à la poussière et à l’eau jusqu’à 4 m)
Profondeur max. d’immersion	4 m
Raccordement côté aspiration	Filetage G1 1/2, tuyaux Ø 25/32/38 mm
Raccordement côté refoulement	Filetage G2, tuyaux Ø 25/32/38 mm
Diamètre max. des particules	8 mm
Surface d’entrée du filtre	810 cm²
Température de l’eau en service	+4 à +35 °C
Température ambiante (installation à sec)	+4 à +30 °C (convection) / +4 à +40 °C (refroidissement forcé)
Dimensions (L × l × H)	280 × 230 × 140 mm
Longueur du câble secteur	10 m
Poids	5,3 kg
Valeurs admissibles de l’eau	pH 6,8–8,5 ; dureté 8–15 °dH ; chlore libre <0,3 mg/l ; température +4 à +35 °C
Fonctions principales	Pompage pour filtres, cascades, cours d’eau ; installation immergée ou à sec ; contrôle automatique EFC ; protection anti-marche à sec ; pour particules jusqu’à 8 mm
Entretien et nettoyage	Nettoyer au moins 2 fois/an avec de l’eau claire et une brosse douce ; utiliser PumpClean ou détergent sans vinaigre ni chlore pour le tartre
Sécurité	Dispositif de protection différentiel résiduel (RCD) 30 mA max ; ne pas utiliser dans une piscine naturelle ; distance ≥0,2 m des stimulateurs cardiaques
Pièces d’usure	Unité de fonctionnement (bloc rotor) et palier ; remplacer par un distributeur agréé OASE
Informations générales	Notice disponible en 22 langues ; service après-vente OASE ; ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - AquaMax Eco Classic 17500 OASE

Comment installer la pompe AquaMax Eco Classic 17500 ?

La pompe peut être installée immergée (dans l'eau) ou à sec (hors de l'eau). Pour une installation immergée, placez-la horizontalement sur un support stable, recouverte d'au moins 10 cm d'eau. Pour une installation à sec, retirez le boîtier de filtre et raccordez des tuyaux aux entrées et sorties. Assurez-vous que la pompe est stable et protégée du soleil.

Puis-je utiliser cette pompe dans une piscine naturelle ?

Non, l'utilisation dans une piscine naturelle est interdite. La pompe est conçue pour les étangs, bassins, cascades et cours d'eau. Ne l'utilisez jamais dans une piscine ou un plan d'eau destiné à la baignade en raison du risque d'électrocution.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension secteur. Assurez-vous que les conduites d'alimentation ne sont pas pliées ou bouchées. Si le bloc rotor est bloqué, nettoyez-le ou retirez les obstacles. La pompe dispose d'un test automatique EFC qui peut l'arrêter en cas de marche à sec ; dans ce cas, immergez la pompe ou retirez l'obstacle puis remettez-la sous tension.

Comment nettoyer la pompe ?

Débranchez toujours la fiche secteur avant toute intervention. Nettoyez la pompe au moins 2 fois par an avec de l'eau claire et une brosse douce ou une éponge. Pour les dépôts de tartre, utilisez le nettoyant PumpClean OASE ou un détergent ménager sans vinaigre ni chlore. Rincez soigneusement toutes les pièces après nettoyage.

Quelle est la température maximale de l'eau autorisée ?

La température de l'eau en service doit être comprise entre +4 °C et +35 °C. Pour une installation à sec, la température ambiante ne doit pas dépasser +30 °C (convection naturelle) ou +40 °C avec refroidissement forcé.

Puis-je utiliser un variateur de vitesse avec cette pompe ?

Non, la pompe ne doit pas être raccordée à une alimentation avec variateur. Elle contient des composants électroniques fragiles qui pourraient être endommagés. Utilisez toujours une prise secteur standard.

Comment stocker la pompe en hiver ?

Mettez la pompe hors service dès que la température de l'eau descend en dessous de +4 °C ou avant les premières gelées. Nettoyez-la soigneusement et stockez-la immergée ou remplie d'eau dans un endroit à l'abri du gel. Ne plongez pas la fiche secteur dans l'eau.

Quelle est la garantie de la pompe AquaMax Eco Classic 17500 ?

OASE offre une garantie standard sur ses produits. Pour les conditions précises, veuillez consulter le revendeur agréé ou le service après-vente OASE. La garantie ne couvre pas les pièces d'usure comme l'unité de fonctionnement.

Que faire en cas de blocage de la pompe ?

Débranchez la fiche secteur. Retirez les obstacles éventuels dans les conduites ou le rotor. Vérifiez la liberté de mouvement du bloc rotor. Si le blocage persiste, démontez la pompe (voir notice) et nettoyez-la. Assurez-vous que les particules ne dépassent pas 8 mm.

Comment remplacer l'unité de fonctionnement ?

Le remplacement de l'unité de fonctionnement (bloc rotor) nécessite des outils spéciaux et des compétences. Confiez-le à un distributeur OASE agréé ou envoyez la pompe à OASE. Le palier de guidage est une pièce d'usure qui doit être remplacé en même temps.

MODE D'EMPLOI AquaMax Eco Classic 17500 OASE

Débrancher tous les appareils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité

Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.

• En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'électricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur.
  — En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.

• Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.
• L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
• Protégez les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.
• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccordement au secteur ne peut pas être remplacé.
• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.
• Ne pas soulever ni tirer l'appareil par le câble électrique.
• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pièces de rechange et des accessoires d'origine.
• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.

Utilisation conforme à la finalité

Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.
• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)
• Dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l'eau)

Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.
• Ne jamais utiliser dans d'autres liquides que de l'eau.
• Ne jamais utiliser sans débit d'eau.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosifs.
• A ne pas raccorder à l'alimentation en eau potable.
• Ne pas utiliser à des fins commerciales ou industrielles.
• Selon la classification de la compatibilité électromagnétique, la pompe est un appareil de catégorie A. Dans les logements, l'appareil peut causer des interférences. L'utilisateur doit prendre des mesures appropriées.

Description du produit

Vue d'ensemble

AMX0207

1 Entrée 1 (côté aspiration)

- Corps de filtre

2 Entrée 2 (côté aspiration)

• Raccordement de l'arrivée provenant d'un bassin en cas d'installation à sec.
• Pour une installation à sec, la pompe doit être installée sans boîtier de filtre.

3 Sortie (côté refoulement)

- Raccordement de la conduite de retour dans le bassin (par ex. via un cours d'eau).

4 Embout à étages avec articulation sphérique pour la sortie.
5 Embout à étages pour l'arrivée 2 (installation à sec).
6 Collier de serrage pour la fixation des tuyaux sur les embouts à olive.
7 Câble secteur avec fiche secteur

Symboles sur l'appareil

IP68

L'appareil est étanche à la poussière et à l'eau jusqu'à 4m.

Dangers possibles pour les personnes ayant des stimulateurs cardiaques.

Ne pas exposer directement l'appareil aux rayons du soleil.

Ne pas jeter l'appareil avec les déchets ménagers courants.

Lire la notice d'emploi.

Variantes d'installation

— La pompe est positionnée dans l'étang ou le bassin.

— Pompage d'eau par le panier de filtration.

- Variante (b) : Installer la pompe hors de l'eau

- La pompe est placée sans panier de filtration à l'extérieur de l'étang ou du bassin mais endessous du niveau de l'eau.

— Pompage d'eau par un filtre satellite ou un skimmer.

Mise en place et raccordement

La pompe peut être installée en immersion (dans l'eau) ou au sec (hors de l'eau).

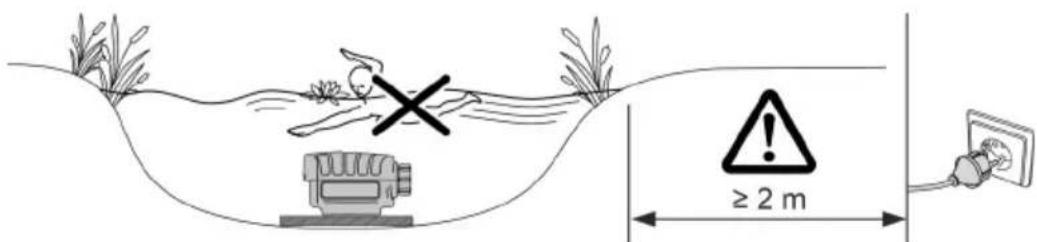

AVERTISSEMENT

Blessures graves voire mortelles en cas d'utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d'un appareil électrique soumettent l'eau à une tension électrique dangereuse.

▶ Ne pas utiliser l'appareil dans une piscine naturelle.

PRUDENCE

Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures.

Notez en particulier : Un appareil arrêté en raison d'une surcharge peut redémarrer de manière inattendue !

N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée.
▶ Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, sécurisez les tubulures avec une protection contre le contact. La protection contre le contact est disponible dans les accessoires.

Tous les composants de l'appareil ne doivent pas être exposés de manière prolongée à la lumière directe du soleil, car cela pourrait les endommager. Utilisez éventuellement une couverture de protection.

Mise en place en immergé de l'appareil

Raccordement

• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.
• Le diamètre du tuyau ne doit pas être inutilement limité par un embout à olive. Si nécessaire, raccourcissez l'embout à olive en fonction du diamètre du tuyau.

AMX0003

Ne branchez pas encore la fiche de secteur dans la prise de courant !

Mise en place

• Installer la pompe à l'horizontale sur un support fixe.
• Veillez à la bonne stabilité de la pompe.
• Nous recommandons de surélever la pompe ou les composants raccordés à l'aspiration (skimmer, filtre satellite, siphon de sol, etc.) en cas d'eau boueuse ou polluée. Cela permet de réduire l'aspiration de particules, ce qui augmente la durée de vie du bloc rotor.
• Ne faites fonctionner la pompe que si elle est recouverte d'au moins 10 cm d'eau. Dans le cas contraire, elle risque d'aspirer de l'air.

AMX0082

i Le câble de retrait permet de sortir facilement la pompe de l'eau.

- Faites passer le câble de retrait par les ouvertures rondes de la coque inférieure du filtre et le fixer.

Mise en place de l'appareil au sec

Pour une installation à sec, la pompe doit être installée sans boîtier de filtre.

Conversion

AMX0175

Raccordement

• Des tuyaux ou des tubes peuvent être raccordés à l'entrée (IN) et à la sortie (OUT).
  — Les raccords pour les tuyaux sont inclus. Leur montage est décrit par la suite.
• Le diamètre du tuyau côté aspiration (IN) ne doit pas être inférieur à celui du tuyau côté refoulement (OUT).
• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.
• Le diamètre du tuyau ne doit pas être inutilement limité par un embout à olive. Si nécessaire, raccourcissez l'embout à olive en fonction du diamètre du tuyau.
• La pompe est en mesure de faire passer des particules jusqu'à 8 mm. Si les particules sont plus grosses, la pompe se bloque. Nous recommandons d'installer un filtre ou un skimmer côté aspiration.

AMX0005

Ne branchez pas encore la fiche de secteur dans la prise de courant !

Mise en place

• Installer la pompe à l'horizontale sur un support fixe.
• Veillez à la bonne stabilité de la pompe.
• La pompe ne doit pas être exposée à la lumière directe du soleil.

- Le lieu d'installation doit être suffisamment aéré pour que la pompe ne surchauffe pas.

AMX0083

Mise en service

REMARQUE

L'appareil est détérioré lorsqu'il est utilisé avec un variateur. Il contient des composants électriques fragiles.

▶ Ne pas raccorder l'appareil à une alimentation en courant avec variateur.

REMARQUE

La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée.

▶ Ne faites fonctionner la pompe que lorsqu'elle est immergée.

Mise en circuit / mise hors circuit

• Mise en circuit : Branchez la fiche de secteur dans la prise de courant.
• L'appareil est allumé après une courte phase de démarrage.
• Mettre hors circuit : retirer la fiche secteur de la prise de courant.

La pompe exécute un test automatique au démarrage, puis tous les 20 ... 40 minutes, la pompe effectue automatiquement un autotest préprogrammé (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après 60 à 120 secondes. Lors d'un dérangement, interrompez l'alimentation électrique, « immergez la pompe dans l'eau » ou bien retirez l'obstacle. Vous pouvez ensuite remettre l'appareil en service.

Nettoyage et entretien

PRUDENCE

Risque de blessure découlant d'un démarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l'éteindre puis le rallumer automatiquement.

Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil.

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

▶ Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge ; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés.

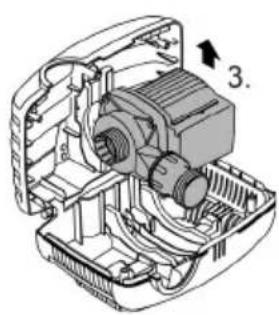

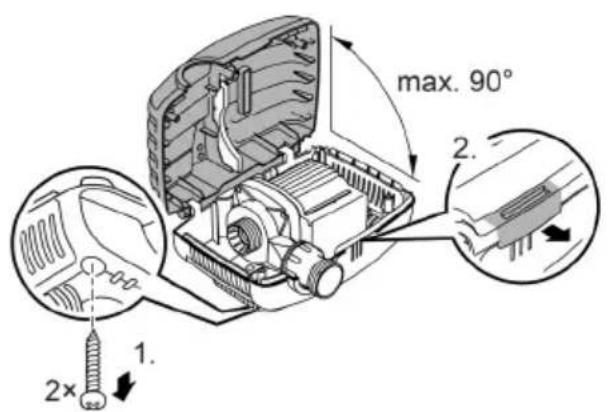

Démonter l'appareil

• Débranchez la fiche de secteur et déconnectez tous les raccordements.
• Démontez l'appareil comme indiqué sur l'illustration.

• Remontez l'appareil dans l'ordre inverse.
  • Lors de l'assemblage, vérifiez que
  — la pompe est bien fixée dans le support.
  — le câble secteur sort par la rainure du boîtier et n'est pas fortement plié ou coincé.

Nettoyage de l'appareil

i Nettoyez l'appareil selon les besoins et au moins 2 fois par an. — Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.

• Produits de nettoyage recommandés en cas d'entartrages tenaces :
  — Nettoyant pour pompe PumpClean de OASE.
  — Détergents ménagers exempts de vinaigre et de chlore.
• Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.

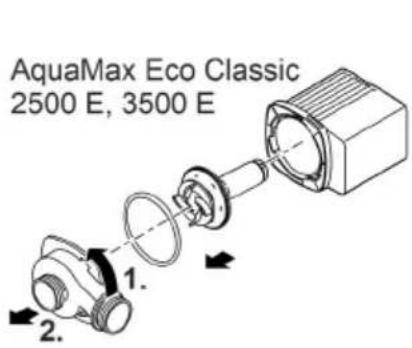

Remplacer l'unité de fonctionnement

REMARQUE

L'unité de fonctionnement est guidé dans le bloc moteur par un palier. Ce palier est une pièce d'usure et doit être remplacé en même temps que l'unité de fonctionnement.

▶ Le remplacement du palier demande des connaissances et des outils spéciaux. Confier le remplacement du palier au distributeur spécialisé OASE ou envoyer la pompe à OASE.

REMARQUE

L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p. ex. les copeaux de fer). Les particules qui restent risquent d'être à l'origine de dommages irréparables sur l'unité de fonctionnement et le bloc moteur.

- Avant le montage de l'unité de fonctionnement, éliminer soigneusement toutes traces de particules adhérentes.

• Démontez le bloc moteur comme indiqué sur l'illustration.
• Nettoyer les composants à l'eau propre avec une brosse.
• Vérifiez l'absence d'endommagement de toutes les pièces. Remplacez les pièces endommagées ou usées.
• Remontez le bloc moteur dans l'ordre inverse.

AMX0176

Stockage / entreposage pour l'hiver

Mettre l'appareil hors service lorsque la température de l'eau est inférieure à +4 °C ou au plus tard à l'annonce de gel.

• Nettoyez soigneusement l'appareil.
• Vérifiez si l'appareil est endommagé et, le cas échéant, remplacez les pièces endommagées.
• Stockez la pompe immergée ou remplie d'eau et à l'abri du gel. Ne plongez pas la fiche de secteur dans l'eau !

Dépannage

Dérangement	Cause	Solution
La pompe ne démarre pas	Absence de tension secteur	Vérifier la tension secteur
	Conduites d'alimentations pliées	Poser les conduites d'alimentation sans les plier
	Conduites d'alimentation bou-chées	Contrôler/nettoyer les conduites d'ali-mentation
	Le bloc rotor est bloqué	Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor
La pompe ne refoule pasDébit de pompe insuffisant	Corps de filtre colmaté	Nettoyer les enveloppes filtrantes
	Pertes excessives dans les con-duites d'amenée	Raccourcir les tuyaux au minimum néces-saire, enlever les raccords inutilés, utiliser des tuyaux de plus grand diamètre.
	Bloc rotor grippé	Contrôler la liberté de mouvement du bloc rotor
La pompe s'arrête après une courte période de marche	L'eau est très sale	Nettoyer la pompe
	Le bloc rotor est bloqué	Éliminer le blocage, vérifier la liberté de mouvement du bloc rotor
	La pompe a marché à sec	Contrôler/nettoyer les conduites d'ali-mentation, augmenter la profondeur d'im-mersion (au moins 10 cm sous la surface de l'eau)
	Température d'eau excessive	Respecter la température d'eau maximale autorisée. (→Caractéristiques techniques)

Caractéristiques techniques
Données d'appareils

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Tension de raccordement		V CA 220 à 240
Fréquence du réseau		Hz	50	50	50	50
Puissance max. absorbée		W	23	35	60	80
Capacité max. de refoulement		l/h	2600	3500	5300	8300
Hauteur de refoulement max.		m	2,2	2,6	2,8	3,2
Indice de protection			IP68	IP68	IP68	IP68
Profondeur max. d'immersion		m	4	4	4	4
Côté aspiration	Filetage		G1	G1	G1 12	G1 12
	Raccordement au tuyau	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Côté refoulement	Filetage		G1	G1	G1 12	G1 12
	Raccordement au tuyau	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Diamètre des grains maximal des impuretés grossières		mm	8	8	8	8
Surface d'entrée du filtre		cm ^2	810	810	810	810
Température de l'eau (installation immergée)	En service	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Hors service	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Température ambiante (installation à sec)	En service et en convection	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	En service et re-froidissement forcé	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimensions	Longueur	mm	280	280	280	280
	Largeur	mm	230	230	230	230
	Hauteur	mm	140	140	140	140
Longueur du câble de connexion		m	10	10	10	10
Poids		kg	2,8	3,0	3,2	4,4

FR

AquaMax Eco Classic			11500	14500	17500
Tension de raccordement		V CA		220 à 240
Fréquence du réseau		Hz	50	50	50
Puissance max. absorbée		W	100	135	170
Capacité max. de refoulement		l/h	11000	13600	17400
Hauteur de refoulement max.		m	3,3	3,4	3,7
Indice de protection			IP68	IP68	IP68
Profondeur max. d'immersion		m	4	4	4
Côté aspiration	Filetage		G1 12	G1 12	G1 12
	Raccordement au mm tuyau		25, 32, 38	25, 32, 38	25, 32, 38
Côté refoulement	Filetage		G2	G2	G2
	Raccordement au mm tuyau		25, 32, 38	25, 32, 38	25, 32, 38
Diamètre des grains maximal des impuretés mm grossières			8	8	8
Surface d'entrée du filtre		cm ^2	810	810	810
Température de l'eau (installation immergée)	En service	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Hors service	°C	+4 ... +35	+4 ... +35	+4 ... +35
Température ambiante (installation à sec)	En service et en convection	°C	+4 ... +30	+4 ... +30	+4 ... +30
	En service et re-froidissement forcé	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensions	Longueur	mm	280	280	280
	Largeur	mm	230	230	230
	Hauteur	mm	140	140	140
Longueur du câble de connexion		m	10	10	10
Poids		kg	5,0	5,0	5,3

Valeurs admissibles de l'eau

eau douce, eau de bassin

Valeur pH		6,8 ... 8,5
Dureté	°dH	8 ... 15
Chlore libre	mg/l	<0,3
Teneur en chlorure	mg/l	<250
Teneur en sel	%	<0,4
Résidu sec total	mg/l	<50
Température	°C	+4 ... +35

FR

Pièces d'usure

- Unité de fonctionnement

Recyclage

REMARQUE

Il est interdit d'éliminer cet appareil avec les déchets ménagers.

▶ Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet.
▶ Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l'élimination réglementaire de l'appareil.
▶ Mettez l'appareil hors d'usage en sectionnant les câbles.

WAARSCHUWING
