AquaMax Eco Classic 17500 - Waterpomp OASE - Gratis gebruiksaanwijzing en handleiding

Producttype	Vijverpomp
Merk	Oase
Model	AquaMax Eco Classic 17500
Aansluitspanning	220–240 V wisselstroom, 50 Hz
Maximaal opgenomen vermogen	170 W
Maximaal opvoerdebiet	17.400 l/u
Maximale opvoerhoogte	3,7 m
Beschermingsgraad	IP68 (stof- en waterdicht tot 4 m)
Maximale onderdompelingsdiepte	4 m
Aansluiting zuigzijde	Schroefdraad G1 1/2, slangen Ø 25/32/38 mm
Aansluiting perszijde	Schroefdraad G2, slangen Ø 25/32/38 mm
Maximale deeltjesgrootte	8 mm
Filteringangsoppervlak	810 cm²
Bedrijfstemperatuur water	+4 tot +35 °C
Omgevingstemperatuur (droge installatie)	+4 tot +30 °C (convectie) / +4 tot +40 °C (geforceerde koeling)
Afmetingen (L × B × H)	280 × 230 × 140 mm
Netsnoerlengte	10 m
Gewicht	5,3 kg
Toegestane waterwaarden	pH 6,8–8,5 ; hardheid 8–15 °dH ; vrij chloor <0,3 mg/l ; temperatuur +4 tot +35 °C
Belangrijkste functies	Pompen voor filters, watervallen, waterlopen; ondergedompelde of droge installatie; automatische EFC-regeling; droogloopbeveiliging; voor deeltjes tot 8 mm
Onderhoud en reiniging	Minstens 2 keer per jaar reinigen met schoon water en een zachte borstel; gebruik PumpClean of een reinigingsmiddel zonder azijn of chloor voor kalkaanslag
Veiligheid	Aardlekschakelaar (RCD) max. 30 mA; niet gebruiken in een natuurlijk zwembad; afstand ≥0,2 m van pacemakers
Slijtageonderdelen	Werkeenheid (rotorblok) en lager; vervangen door een erkende OASE-dealer
Algemene informatie	Handleiding beschikbaar in 22 talen; after-sales service OASE; niet bij het huisvuil gooien

Veelgestelde vragen - AquaMax Eco Classic 17500 OASE

Hoe installeer ik de AquaMax Eco Classic 17500 pomp?

De pomp kan onder water (in het water) of droog (buiten het water) worden geïnstalleerd. Voor onderwaterinstallatie plaatst u hem horizontaal op een stabiele ondergrond, bedekt met minimaal 10 cm water. Voor droge installatie verwijdert u de filterbehuizing en sluit u slangen aan op de in- en uitgangen. Zorg ervoor dat de pomp stabiel staat en beschermd is tegen de zon.

Kan ik deze pomp gebruiken in een natuurlijk zwembad?

Nee, gebruik in een natuurlijk zwembad is verboden. De pomp is ontworpen voor vijvers, bassins, watervallen en waterlopen. Gebruik hem nooit in een zwembad of water dat bedoeld is om in te zwemmen vanwege het risico op elektrocutie.

Wat moet ik doen als de pomp niet start?

Controleer eerst de netspanning. Zorg ervoor dat de aanvoerleidingen niet geknikt of verstopt zijn. Als het rotorblok vastzit, reinig het dan of verwijder obstakels. De pomp heeft een automatische EFC-test die hem kan uitschakelen bij droogloop; dompel de pomp in dat geval onder of verwijder het obstakel en schakel hem weer in.

Hoe moet ik de pomp reinigen?

Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert. Reinig de pomp minstens 2 keer per jaar met schoon water en een zachte borstel of spons. Gebruik voor kalkaanslag de OASE PumpClean-reiniger of een huishoudelijk reinigingsmiddel zonder azijn of chloor. Spoel alle onderdelen na het reinigen grondig af.

Wat is de maximaal toegestane watertemperatuur?

De watertemperatuur tijdens gebruik moet tussen +4 °C en +35 °C liggen. Voor droge installatie mag de omgevingstemperatuur niet hoger zijn dan +30 °C (natuurlijke convectie) of +40 °C met geforceerde koeling.

Kan ik een snelheidsregelaar gebruiken met deze pomp?

Nee, de pomp mag niet worden aangesloten op een voeding met regelaar. Hij bevat delicate elektronische componenten die beschadigd kunnen raken. Gebruik altijd een standaard stopcontact.

Hoe moet ik de pomp in de winter opslaan?

Schakel de pomp uit zodra de watertemperatuur onder +4 °C zakt of vóór de eerste vorst. Reinig hem grondig en bewaar hem onder water of gevuld met water op een vorstvrije plaats. Dompel de stekker niet onder in water.

Wat is de garantie op de AquaMax Eco Classic 17500 pomp?

OASE biedt een standaardgarantie op zijn producten. Raadpleeg de erkende dealer of de after-sales service van OASE voor de exacte voorwaarden. De garantie dekt geen slijtageonderdelen zoals de werkeenheid.

Wat te doen bij blokkering van de pomp?

Haal de stekker uit het stopcontact. Verwijder eventuele obstakels in de leidingen of de rotor. Controleer of het rotorblok vrij kan bewegen. Als de blokkering aanhoudt, demonteer de pomp (zie handleiding) en reinig hem. Zorg ervoor dat de deeltjes niet groter zijn dan 8 mm.

Hoe vervang ik de werkeenheid?

Het vervangen van de werkeenheid (rotorblok) vereist speciaal gereedschap en vaardigheden. Laat dit doen door een erkende OASE-dealer of stuur de pomp naar OASE. Het geleidingslager is een slijtageonderdeel dat tegelijkertijd vervangen moet worden.

GEBRUIKSAANWIJZING AquaMax Eco Classic 17500 OASE

NL Gebruiksaanwijzing

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde contactdoos.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defibrillatoren (ICD) kan beïnvloeden. Houd tussen implantaat en magneet een afstand van minimaal 0,2 m aan.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er-over kan struikelen.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het verpompen van normaal vijverwater voor filtersystemen, watervalsystemen en beek-loopinstallaties.
• Met in achtneming van deze technische gegevens. (→ Technische gegevens)
• Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
• Niet op de drinkwatervoorziening aansluiten.
• Niet gebruiken voor commerciële of industriële doeleinden.
• Qua EMC (elektromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

Overzicht

AMX0207

1 Ingang 1 (zuigzijde)

- Filterbehuizing

2 Ingang 2 (zuigzijde)

• Aansluiting van de voorloop uit een vijver bij droogopstelling.
• Voor droogopstelling moet de pomp zonder filterbehuizing worden opgesteld.

3 Uitgang (drukzijde)

- Aansluiting van de terugloop in de vijver (bijv. via een beekje).

4 Getrapte slangtule met kogelscharnier voor uitgang.
5 Getrapte slangtule voor ingang 2 (droogopstelling).
6 Slangbeugels voor fixering van slangen op de slangtules.
7 Netkabel met netstekker

Symbolen op het apparaat

IP68

Het apparaat is stofdicht en waterdicht tot 4m.

Mogelijke gevaren voor personen met een pacemaker.

Bescherm het apparaat tegen direct zonlicht.

Voer het apparaat niet af met het normale huisvuil.

Lees de gebruikershandleiding.

Installatievarianten

- De pomp wordt in de vijver resp. het bekken gepositioneerd.

- Watertoevoer via de filterkorf.

- Variant (b): Pomp droog opstellen

- De pomp wordt zonder filterkorf buiten de vijver resp. het bekken, maar onder de water-spiegel opgesteld.

- Watertoevoer via een satellietfilter of skimmer.

Plaatsen en aansluiten

De pomp kan of onder water (ondergompeld) of droog (niet ondergompeld) opgesteld worden.

WAARSCHUWING

Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door defecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektrische spanning te staan.

▶ Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is mogelijk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparaat kan onverwacht starten!

▶ Grijp niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.
▶ Als de steunen tijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten zijn, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebehoren verkrijgbaar.

Stel onderdelen van het apparaat niet gedurende langere tijd bloot aan direct zonlicht, aangezien dit schade kan veroorzaken. Gebruik een veiligheidsafdekking.

Apparaat gedompeld opstellen

Aansluiten

• Hoe groter de slangdiameter is, hoe kleiner het wrijvingsverlies in de leidingen en hoe beter het debiet.
• De slangdiameter mag door een slangtule niet onnodig worden beperkt. Kort de slangtule evt. in volgens de slangdiameter.

AMX0003

Steek de netstekker nog niet in het stopcontact!

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.
  • Zorg ervoor dat de pomp stabiel staat.
• Wij raden aan de pomp of de op de zuigzijde aangesloten onderdelen (skimmer, satellietfilter, vloerafvoer, enz.) hoger dan de vloer te plaatsen wanneer het water modderig of vuil is. Hierdoor wordt het aanzuigen van deeltjes verminderd, wat de levensduur van de rotor verlengt.
• Gebruik de pomp uitsluitend als deze ten minste met 10 cm water is bedekt. Anders kan deze lucht aantrekken.

AMX0082

① Met een trekkabel kunt u de pomp eenvoudig uit het water trekken.

- Trek de trekkabel door de ronde openingen aan de onderste filterschelp en knoop deze vast.

Apparaat droog plaatsen

Voor droogopstelling moet de pomp zonder filterbehuizing worden opgesteld.

Ombouwen

NL

AMX0175

Aansluiten

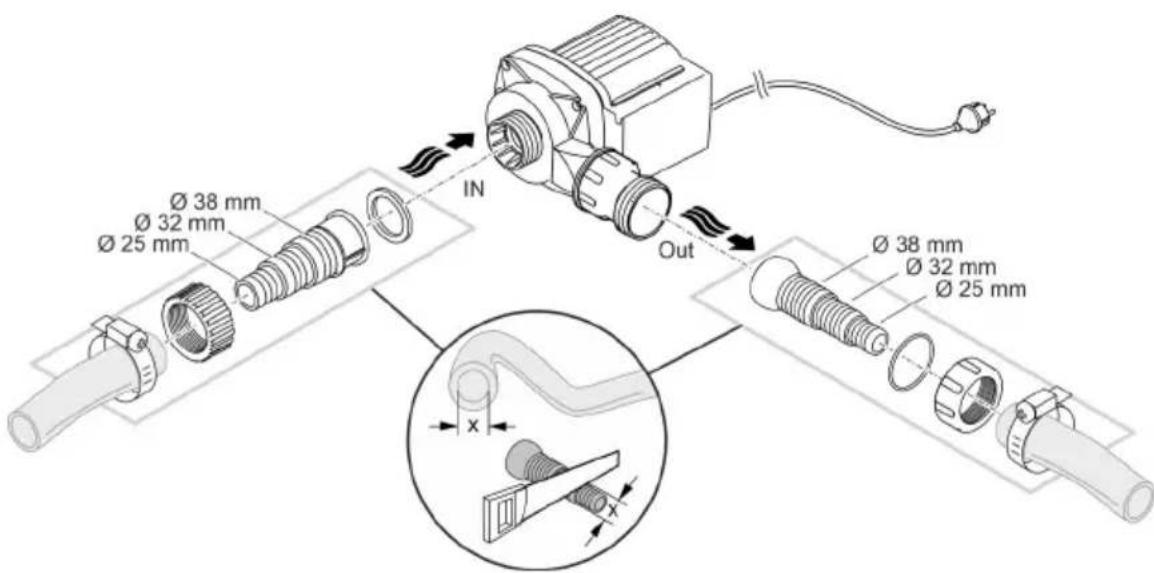

• Op de ingang (IN) en uitgang (OUT) kunnen slangen of buizen worden aangesloten.
• Aansluitingen voor slangen zijn bij de levering inbegrepen. De montage hiervan wordt hieronder beschreven.
• De slang aan de zuigzijde (IN) mag in diameter niet kleiner dan de slang aan de drukzijde (OUT).
• Hoe groter de slangdiameter is, hoe kleiner het wrijvingsverlies in de leidingen en hoe beter het debiet.
• De slangdiameter mag door een slangtule niet onnodig worden beperkt. Kort de slangtule evt. in volgens de slangdiameter.
• De pomp kan deeltjes tot 8 mm doorvoeren. Bij grotere deeltjes raakt de pomp geblokkeerd. Wij adviseren om aan de zuigzijde een filter of skimmer te installeren.

AMX0005

Steek de netstekker nog niet in het stopcontact!

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.
  • Zorg ervoor dat de pomp stabiel staat.
• De pomp mag niet worden blootgesteld aan direct zonlicht.

- De opstellingslocatie moet voldoende geventileerd zijn, zodat de pomp niet oververhit raakt.

AMX0083

Ingebruikname

OPMERKING

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.

▶ Sluit het apparaat niet aan op een dimbare voeding.

OPMERKING

De pomp mag niet drooglopen. Anders kan de pomp defect raken.

▶ Gebruik de pomp alleen, als deze ondergedompeld is.

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact.
• Het apparaat is na een korte startfase ingeschakeld.
• Uitschakelen: Trek de netstekker uit het stopcontact.

De pomp voert bij het opstarten en aansluitend tijdens het bedrijf elke 20 ... 40 minuten automatisch een voorgeprogrammeerde zelftest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokkeren schakelt de pomp automatisch na 60 tot 120 seconden uit. Onderbreek in geval van storing de voedingsspanning en laat de pomp doorstromen resp. verwijder de hindernis. Vervolgens kunt u het apparaat weer in bedrijf nemen.

Reiniging en onderhoud

VOORZICHTIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties kunnen het apparaat uitschakelen en zelfstandig weer inschakelen.

▶ Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

▶ Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel.

Apparaat demonteren

• Verwijder de netstekker en verwijder alle aansluitingen.

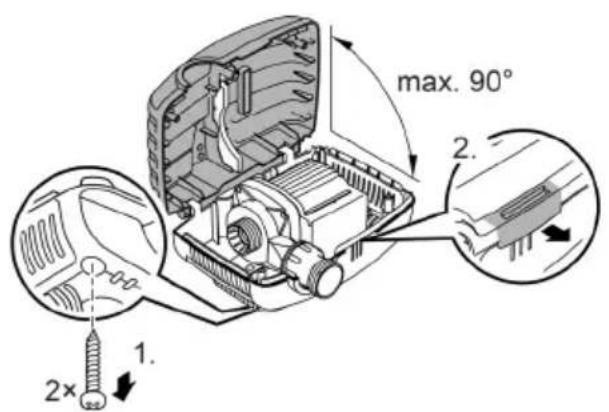

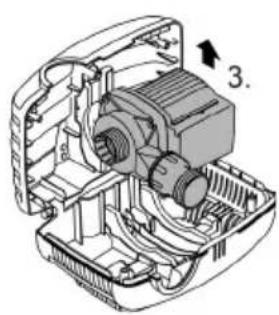

• Demonteer het apparaat, zoals in de afbeelding is weergegeven.

- Monteer het apparaat weer in omgekeerde volgorde.

- Controleer bij het samenstellen of

- de pomp in de houder is gefixeerd.

- de netkabel door de groef op de behuizing naar buiten wordt geleid en dat deze niet geknikt of vastgeklemd wordt.

Apparaat reinigen

Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. — Aan de pomp vooral de rotor en het pomphuis reinigen.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
  — Pompreiniger PumpClean van OASE.
  — Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

Rotor vervangen

OPMERKING

De rotor wordt in het motorblok door een lager gevoerd. Dit lager is een slijtonderdeel en moet tegelijk met de rotor worden vervangen.

- Het vervangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door de OASE-vakhandel vervangen of stuur de pomp naar OASE.

OPMERKING

De rotor bevat een krachtige magneet, die magnetische deeltjes (bijv. ijzervijlsel) aantrekt. Achtergebleven deeltjes kunnen onherstelbare schade aan de rotor en het motorblok veroorzaken.

▶ Maak de rotoreenheid vóór het inbouwen zorgvuldig vrij van aanklevende deeltjes.

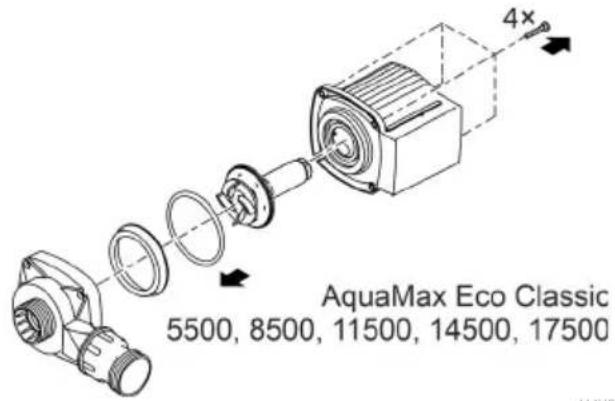

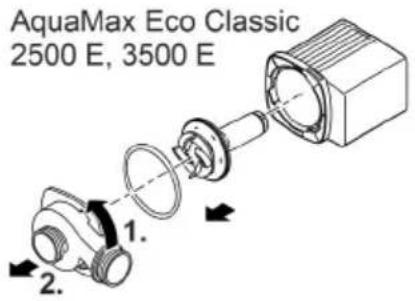

• Demonteer het motorblok, zoals in de afbeelding is weergegeven.
• Reinig de componenten met een borstel onder schoon water.
• Controleer alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.
• Zet het monteer in omgekeerde volgorde weer in elkaar.

AMX0176

Opslag/overwinteren

Neem het apparaat bij watertemperaturen lager dan +4 °C of uiterlijk bij te verwachten vorst buiten gebruik.

• Reinig het apparaat grondig.
• Controleer het apparaat op beschadigingen en vervang evt. beschadigde onderdelen.
• Bewaar de pomp ondergedompeld of met water gevuld in een vorstvrije omgeving. Daarbij de netstekker niet in water onderdompelen!

Storing verhelpen

Storing	Oorzaak	Oplossing
De pomp start niet	Er is geen netspanning	Netspanning controleren
	Toevoerleidingen geknikt	Toevoerleidingen zonder knikken plaatsen
	Toevoerleidingen verstopt	Toevoerleidingen controleren/reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
Pomp werkt niet Oppompvolume onvoldoende	Filterhuis verstopt	Reinig de filterschalen
	Te hoge verliezen in de toe-voerleidingen	Slangen tot het benodigde minimum in-korten, onnodige verbindingsdelen verwij-deren, grotere slangdiameter gebruiken
	Rotor draait stroef	Controleren of rotor soepel loopt
Pomp schakelt na korte loop-tijd uit	Water sterk vervuild	Pomp reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
	Pomp is drooggelopen	Toevoerleidingen controleren/reinigen, dompeldiepte vergroten (min. 10 cm onder wateroppervlak)
	Watertemperatuur te hoog	Maximaal toelaatbare watertemperatuur aanhouden. (→ Technische gegevens)

Technische gegevens
Apparaatgegevens

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Aansluitspanning		V AC 220 ... 240
Netfrequentie		Hz	50	50	50	50
Maximaal opgenomen vermogen		W	23	35	60	80
Max. capaciteit		l/h	2600	3500	5300	8300
Max. toevoerhoogte		m	2,2	2,6	2,8	3,2
Beschermingsgraad			IP68	IP68	IP68	IP68
Max. dompeldiepte		m	4	4	4	4
Zuigzijde	Schroefdraad		G1	G1	G112	G112
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Drukzijde	Schroefdraad		G1	G1	G112	G112
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38

AquaMax Eco Classic			11500	14500	17500
Aansluitspanning		V AC		220 ... 240
Netfrequentie		Hz	50	50	50
Maximaal opgenomen vermogen		W	100	135	170
Max. capaciteit		l/h	11000	13600	17400
Max. toevoerhoogte		m	3,3	3,4	3,7
Beschermingsgraad			IP68	IP68	IP68
Max. dompeldiepte		m	4	4	4
Zuigzijde	Schroefdraad		G 112	G 112	G 112
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Drukzijde	Schroefdraad		G2	G2	G2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. korrelgrootte grof vuil		mm	8	8	8
Filterinlaatoppervlak		cm ^2	810	810	810
Watertemperatuur (ondergedompelde opstelling)	In bedrijf	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Buiten bedrijf	°C	+4 ... +35	+4 ... +35	+4 ... +35
Omgevingsbedrijfstemperatuur (droogopstelling)	In bedrijf en convectie	°C	+4 ... +30	+4 ... +30	+4 ... +30
	In bedrijf en ge-forceerde koeling	°C	+4 ... +40	+4 ... +40	+4 ... +40
Afmetingen	Lengte	mm	280	280	280
	Breedte	mm	230	230	230
	Hoogte	mm	140	140	140
Aansluitkabellengte		m	10	10	10
Gewicht		kg	5,0	5,0	5,3

Toelaatbare waterwaarden

Leidingwater, vijverwater

pH-waarde		6.8 ... 8.5
Hardheid	°dH	8 ... 15
Vrij chloor	mg/l	<0,3
Chlorideniveau	mg/l	<250
Zoutgehalte	%	<0,4
Totaal droog residu	mg/l	<50
Temperatuur	°C	+4 ... +35

NL

Slijtagedelen

- Rotor

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

ADVERTENCIA

— Vattenflöde via filterkorgen.

- Variant (b): Installera pumpen torrt

1 Intrare 1 (partea de aspiratie)

- Carcasă filtru

2 Intrare 2 (partea de aspiratie)
