Tipo de produto	Caixa acústica ativa 2.0 (alto-falante ativo + passivo)
Marca	Edifier
Modelo	R2750DB (EDF100049)
Potência de saída	14 W + 14 W (agudos), 14 W + 14 W (médios)
Resposta em frequência	45 Hz - 20 kHz
Entradas de áudio	Entrada de linha 1 (RCA), Entrada de linha 2 (RCA), Óptica, Coaxial, Bluetooth
Conectividade sem fio	Bluetooth com A2DP, alcance de até 10 m
Faixa de frequência Bluetooth	2,402 - 2,480 GHz
Potência RF Bluetooth	≤ 13 dBm (EIRP)
Alimentação	Rede elétrica (cabo de alimentação fornecido)
Temperatura de operação	0 °C a 35 °C
Saída para subwoofer	Sim (conector RCA)
Controles	Volume, seleção de fonte, graves, agudos (na caixa ativa) + controle remoto
Controle remoto	Sim, com pilha CR2025 incluída
Indicador luminoso de fonte	Vermelho (óptica), Laranja (coaxial), Azul (Bluetooth), Verde (entrada de linha)
Limpeza	Pano seco ou levemente úmido, produto neutro
Segurança	Isolação dupla (classe II), uso interno apenas
Acessórios inclusos	Cabo de alimentação, cabo óptico, cabo de ligação da caixa passiva, controle remoto, manual do usuário
Garantia	Consulte o site www.edifier.com para as condições
Origem	China

Perguntas frequentes - R2750DB EDIFIER

O que fazer se não ouvir nenhum som?

Verifique se a caixa está ligada (luz acesa). Aumente o volume com o botão ou controle remoto. Certifique-se de que os cabos de áudio estão corretamente conectados e que a fonte de áudio está emitindo sinal. Tente mudar de fonte.

Como conectar meu telefone via Bluetooth?

Pressione o botão Bluetooth do controle remoto ou gire o botão de volume até selecionar o modo Bluetooth (luz azul). Ative o Bluetooth no seu telefone e procure por 'EDIFIER R2750DB'. Se for solicitado um código PIN, digite 0000.

O controle remoto não funciona. O que fazer?

Verifique se a pilha CR2025 está bem instalada (respeite a polaridade). Substitua-a se necessário. Certifique-se de que não há obstáculos entre o controle remoto e a caixa ativa. Aponte para o sensor infravermelho.

Como limpar as caixas?

Desligue e desconecte as caixas antes da limpeza. Use um pano macio e seco. Se necessário, umedeça levemente o pano com água limpa. Nunca use produtos químicos ou abrasivos.

Posso conectar essas caixas à minha TV?

Sim, dependendo das saídas da sua TV. Use o cabo óptico se sua TV tiver saída óptica, ou o cabo coaxial, ou ainda as entradas de linha através de um adaptador RCA. Selecione a fonte correspondente na caixa.

Qual é o alcance do Bluetooth?

O alcance efetivo é de aproximadamente 10 metros em campo aberto. Obstáculos (paredes, móveis) podem reduzir o alcance.

Como mudar de fonte de áudio?

Pressione brevemente o botão de volume para alternar entre as fontes (Entrada de linha 1, Entrada de linha 2, Óptica, Coaxial, Bluetooth). Ou use os botões correspondentes do controle remoto.

Há uma saída para subwoofer?

Sim, uma saída Subwoofer (conector RCA) está disponível na caixa ativa. Você pode conectar um subwoofer amplificado.

Posso deixar as caixas ligadas permanentemente?

É recomendado desligar as caixas durante longos períodos de inatividade para economizar energia e prolongar sua vida útil. Use o interruptor localizado na parte traseira da caixa ativa.

O que fazer em caso de ruído de fundo ou interferência?

Certifique-se de que os cabos de áudio estão corretamente conectados e não danificados. Afaste a caixa de fontes de interferência (roteadores, telefones). Se o ruído persistir, desconecte os cabos de áudio e aumente o volume: se você não ouvir ruído a 1 metro, a caixa está funcionando normalmente.

MANUAL DE UTILIZADOR R2750DB EDIFIER

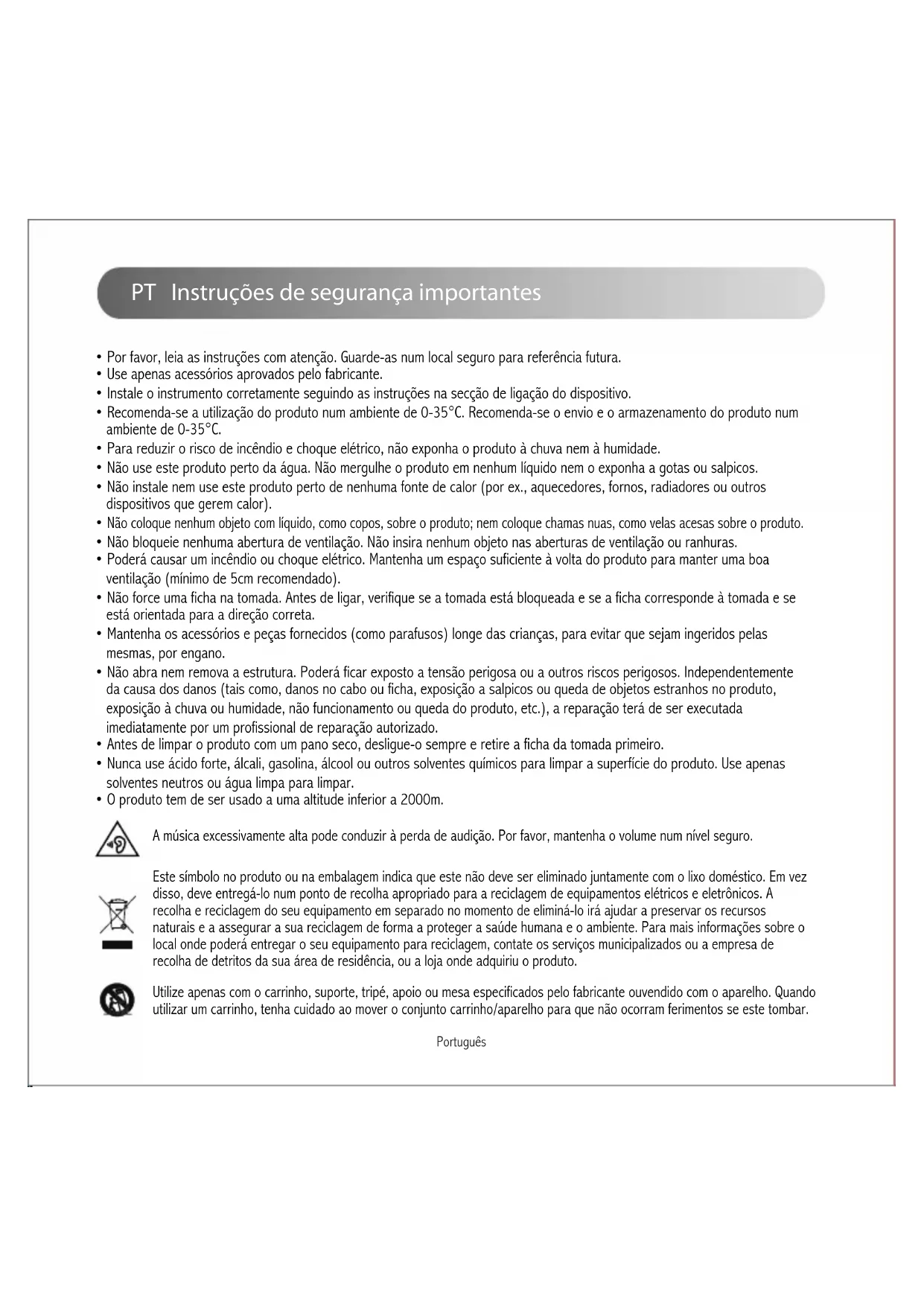

PT Instruções de segurança importantes

• Por favor, leia as instruções com atenção. Guarde-as num local seguro para referência futura.
• Use apenas acessórios aprovados pelo fabricante.
• Instale o instrumento corretamente seguindo as instruções na secção de ligação do dispositivo.
• Recomenda-se a utilização do produto num ambiente de 0-35°C. Recomenda-se o envio e o armazenamento do produto num ambiente de 0-35°C.
• Para reduzir o risco de incêndio e choque elétrico, não exponha o produto à chuva nem à humidade.
• Não use este produto perto da água. Não mergulhe o produto em nenhum líquido nem o exponha a gotas ou salpicos.
• Não instale nem use este produto perto de nenhuma fonte de calor (por ex., aquecedores, fornos, radiadores ou outros dispositivos que gerem calor).
• Não coloque nenhum objeto com líquido, como copos, sobre o produto; nem coloque chamas nuas, como velas acesas sobre o produto.
• Não bloqueie nenhuma abertura de ventilação. Não insira nenhum objeto nas aberturas de ventilação ou ranhuras.
• Poderá causar um incêndio ou choque elétrico. Mantenha um espaço suficiente à volta do produto para manter uma boa ventilação (mínimo de 5cm recomendado).
• Não force uma ficha na tomada. Antes de ligar, verifique se a tomada está bloqueada e se a ficha corresponde à tomada e se está orientada para a direção correta.
• Mantenha os acessórios e peças fornecidos (como parafusos) longe das crianças, para evitar que sejam ingeridos pelas mesmas, por engano.
• Não abra nem remova a estrutura. Poderá ficar exposto a tensão perigosa ou a outros riscos perigosos. Independentemente da causa dos danos (tais como, danos no cabo ou ficha, exposição a salpicos ou queda de objetos estranhos no produto, exposição à chuva ou humidade, não funcionamento ou queda do produto, etc.), a reparação terá de ser executada imediatamente por um profissional de reparação autorizado.
• Antes de limpar o produto com um pano seco, desligue-o sempre e retire a ficha da tomada primeiro.
• Nunca use ácido forte, álcali, gasolina, álcool ou outros solventes químicos para limpar a superfície do produto. Use apenas solventes neutros ou água limpa para limpar.
• O produto tem de ser usado a uma altitude inferior a 2000m.

A música excessivamente alta pode conduzir à perda de audição. Por favor, mantenha o volume num nível seguro.

Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez disso, deve entregá-lo num ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrônicos. A recolha e reciclagem do seu equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a assegurar a sua reciclagem de forma a proteger a saúde humana e o ambiente. Para mais informações sobre o local onde poderá entregar o seu equipamento para reciclagem, contate os serviços municipalizados ou a empresa de recolha de detritos da sua área de residência, ou a loja onde adquiriu o produto.

Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ouvendido com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.

Português

Instruções de segurança importantes

Aviso de potência:

1. Coloque o produto perto da saída de potência para uma utilização fácil.
2. Antes de usar, certifique-se de que a tensão de funcionamento é igual à tensão de alimentação local. A tensão de funcionamento correta encontra-se na placa do produto.
3. Para fins de segurança, retire a ficha do produto da tomada durante trovoadas ou sempre que não usar o produto durante muito tempo.
4. Em condições normais, a fonte de alimentação pode ficar quente. Mantenha uma boa ventilação na área e tenha cuidado.
5. Placa com o nome do produto e etiquetas de aviso na carcaça ou na parte inferior do produto ou do adaptador de energia.

Este símbolo serve para alertar o utilizador para a presença de tensão perigosa não isolada dentro do compartimento do produto, a qual pode ter magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

Este símbolo serve para avisar o utilizador para não desmontar o compartimento do produto e que não existem peças passíveis de substituição pelo utilizador. Leve o produto a um centro de reparação autorizado para reparação.

Este símbolo indica que o produto destina-se apenas ao uso no interior.

Este símbolo indica que o produto é CLASSE II ou um dispositivo elétrico com duplo isolamento sem ligação à terra necessária.

A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.

Produtos sem fio:

1. Os produtos sem fios podem gerar frequências de rádio de ondas curtas e interferir com a utilização normal de outros dispositivos eletrónicos ou equipamento médico.
2. Desligue o produto quando não for permitido usá-lo. Não use o produto em instalações médicas, em aviões, em bombas de gasolina, perto de portões automáticos, sistemas de alarme de incêndio automáticos ou outros dispositivos automatizados.
3. Não use o produto perto de um pacemaker, a menos de 20cm de distância. As ondas de rádio podem afetar o funcionamento normal do pacemaker ou outros dispositivos médicos.

Desembalar a caixa

Controlo remoto

Cabo de áudio RCA de 3,5mm Cabo de áudio RCA para RCA

Cabo elétricoCabo de entrada de fibra ótica

Nota: As imagens são apenas ilustrativas e podem diferir do produto real.

Português

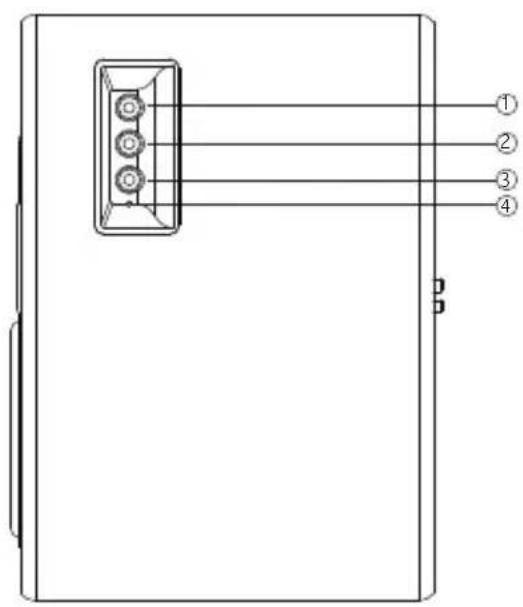

Ilustração

1. Controlo de agudos
2. Controlo de graves
3. Controlo de volume/Seleção de entrada

Rodar: para ajustar o volume

Premir: alterar entre modos

Manter premido:

Estado standby: ligar

Modo Line In 1/Line In 2/ótico/coaxial: standby

Modo Bluetooth (desligado): standby

Modo Bluetooth (ligado): desligar Bluetooth

1. Indicador luminoso

Vermelho: Ótico

Laranja: Coaxial

Azul: Bluetooth

Verde: Entrada de Linha 1/ Entrada de Linha 2

1. Entrada de Linha 1/2
2. Saída do subwoofer
3. Entrada ótica
4. Entrada coaxial
5. Ligar ao altifalante passivo
6. Interruptor de alimentação
7. Cabo de alimentação

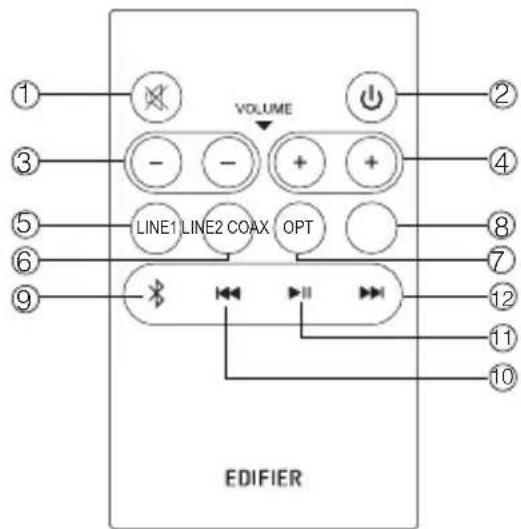

Ilustração do controlo remoto

1. Função Mute

2. Ligado/Standby

3. Diminuir volume

4. Aumentar volume

5. Entrada de Linha 1

6. Entrada de Linha 2

7. Modo ótica

8. Modo coaxial

9. Modo Bluetooth manter premido para desligar Bluetooth

10. Faixa anterior (Modo Bluetooth)

11. Reproduzir/pausar (Modo Bluetooth)

12. Faixa seguinte (Modo Bluetooth)

Substituição e instalação da bateria

Rode a tampa da bateria no sentido da seta e retire-a, instale corretamente a bateria CR2025 no respetivo compartimento e, em seguida, feche a tampa da bateria.

1. Não engula a bateria; perigo de queimadura química.
2. O produto inclui uma bateria bolacha. Se engolir esta bateria poderá resultar em ferimento ou morte. Não coloque a bateria nova ou antiga ao alcance das crianças.
3. Não use o produto se a tampa da bateria não estiver presente não não estiver fechada e mantenha o controlo remoto inaccessível para as crianças.
4. Dirija-se imediatamente ao hospital se engolir a bateria.

Nota:

1. Não coloque o controlo remoto em locais quentes e húmidos.
2. Não carregue as pilhas.
3. Remova as pilhas sempre que não as usar durante um longo período de tempo.
4. A bateria não deve ser exposta ao calor excessivo, como a luz solar direta, fogo ou semelhante.
5. Perigo de explosão se a bateria for substituída incorretamente. Substitua apenas pelo mesmo tipo ou por um tipo equivalente.

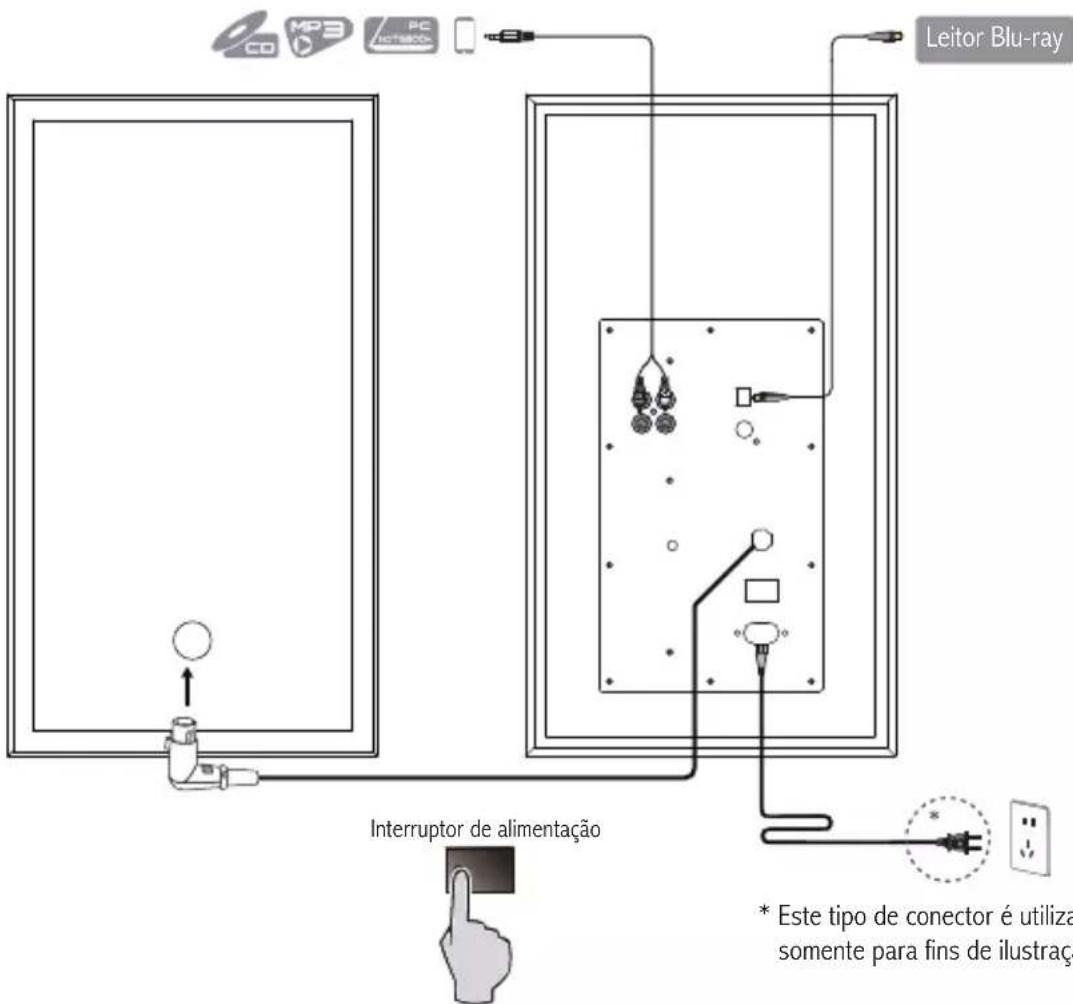

Ligação

Leitor Blu-ray Interruptor de alimentação * Este tipo de conector é utiliza somente para fins de ilustração

1. Ligue o altifalante passivo ao altifalante ativo utilizando um cabo de altifalante.
2. Ligue o altifalante ativo à fonte de alimentação utilizando o cabo de alimentação e ligue a alimentação; a luz LED acende-se e os altifalantes devem ficar prontos a funcionar.
3. Ligue às fontes de áudio utilizando os cabos de áudio correspondentes.

Português

Guia de funcionamento

Modo Linha 1/ Linha 2

1. Prima o botão "LINE 1 ou LINE 2" no controlo remoto, ou prima ou botão "Ajuste do volume/seletor de entrada" no altifalante ativo para selecionar o modo de entrada Line In 1 ou Line In 2. No modo Line In 1 a luz verde pisca uma vez, e no modo Line In 2 pisca duas vezes.
2. Ligue a fonte de áudio (como um telemóvel, tablet, etc.) à entrada Line In 1 ou Line In 2 (tenha em atenção a combinação de cores) no altifalante ativo utilizando o cabo de áudio 3,5mm - RCA.
3. Reproduza música no dispositivo ligado e ajuste o volume para um nível pretendido.

Modo ótico

1. Prima o botão "OPT" no controlo remoto, ou prima o botão "Ajuste do volume/seletor de entrada" no altifalante ativo para selecionar o modo de entrada ótico, a luz LED fica vermelha.
2. Ligue a fonte de áudio (descodificador de TV, leitor de Blu-ray, etc.) à porta de entrada ótica no altifalante ativo utilizando um cabo de entrada de fibra ótica.
3. Reproduza música no dispositivo ligado e ajuste o volume para um nível pretendido.

Modo coaxial

1. Prima o botão "COAX" no controlo remoto, ou prima o botão "Ajuste do volume/seletor de entrada" no altifalante ativo para selecionar o modo coaxial, a luz LED fica larania.
2. Ligue a fonte de áudio à porta de entrada coaxial do altifalante ativo utilizando um cabo coaxial (cabo coaxial não incluído).
3. Reproduza música no dispositivo ligado e ajuste o volume para um nível pretendido.

Nota:

Apenas a função dos sinais de áudio PCM padrão (44,1KHz/48KHz/96KHz) no modo ótico/coaxial.

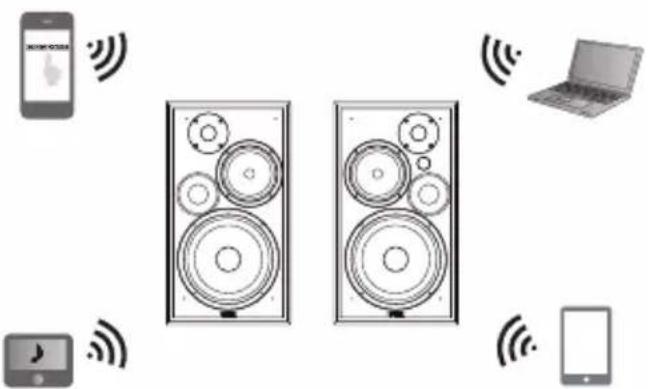

Função Bluetooth

Bluetooth®

1. Prima o botão “✗” no controlo remoto, ou prima o botão “Ajuste do volume/seletor de entrada” no altifalante ativo para selecionar o modo Bluetooth, a luz LED fica azul.
2. Defina o seu dispositivo Bluetooth para procurar e selecionar "EDIFIER R2750DB".
3. Se for necessário, o código PIN para ligação é "0000".
4. Reproduza música no dispositivo ligado e ajuste o volume para um nível pretendido.
5. Para desligar o Bluetooth, prima o botão “✗” no controlo remoto, ou prima o botão “Ajuste do volume/seletor de entrada” no altifalante ativo.

Nota:

1. Para desfrutar de todas as funções Bluetooth deste produto, certifique-se de que o seu dispositivo móvel possui o perfil A2DP.
2. A conectividade e compatibilidade Bluetooth podem ser diferentes entre os dispositivos de origem, dependendo das versões de software dos mesmos.

Especificações

Saída de potência: D/E (Agudos): 14W+14W

D/E (Média categoria): 14W+14W

D/E (Baixos): 40W+40W

Resposta de frequência: 45Hz\~20KHz

Tipo de entrada: Entrada de Linha 1/Entrada de Linha 2/Ótico/Coaxial/Bluetooth

Declaração para UE

Banda de Frequência: 2.402GHz \~ 2.480GHz

RF Potência de Saída: ≤ 13 dBm (EIRP)

Não existem restrições à utilização.

Resolução de problemas

Sem som

• Verifique se a luz do indicador de alimentação está ACESA.
• Tente aumentar o volume utilizando o controlo do volume principal ou o controlo remoto.
• Certifique-se de que os cabos de áudio estão bem ligados e que a entrada está corretamente selecionada nos altifalantes.
• Verifique se existe saída do sinal do dispositivo de áudio fonte.

Não é possível ligar por Bluetooth

• Certifique-se de que o altifalante está comutado para a entrada Bluetooth. Se estiver noutro modo de entrada de áudio, a função Bluetooth não será ligada. Desligue de todos os dispositivos Bluetooth premindo e mantendo premido “ ✧” no modo Bluetooth, e tente novamente.
• O alcance efetivo da transmissão por Bluetooth é de 10 metros; certifique-se de que está a operar dentro desse alcance máximo.
• Tente ligar-se a outro dispositivo Bluetooth.

O R2750DB não se liga

- Verifique se a fonte de alimentação principal está ligada ou se a tomada de parede tem corrente.

Ruído proveniente das colunas

- As colunas EDIFIER geram pouco ruído, ao passo que o ruído de fundo de alguns dispositivos de áudio é bastante alto. Desligue os cabos de áudio e aumente o volume, se não escutar nenhum som a 1 metro de distância da coluna, significa que existe um problema com este produto.

Para mais informações sobre a EDIFIER, consulte o site www.edifier.com

Para obter informações sobre a garantia da EDIFIER, aceda à página relevante do país em www.edifier.com e consulte a secção dos Termos da Garantia.

EUA e Canadá: [e-mail]

América do Sul: Visite o site www.edifier.com (Inglês) ou www.edifierla.com (Espanhol/Português) para obter informações sobre o contacto local.

Para mais informações, por favor, acesse nosso site:

www.edifier.com

@Edifier_Global @Edifier_Global@Edifierglobal

Modelo: EDF100049

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

Tel: [phone]

Fax: [phone]

www.edifier.com

© 2022 Edifier International Limited. Todos os direitos reservados.

Impresso na China

AVISO:

Para a necessidade de melhoramento técnico e atualização do sistema, as informações contidas neste documento poderão ser sujeitas a alteração, periodicamente, sem aviso prévio.

Os produtos da EDIFIER serão personalizados para aplicações diferentes. As imagens e ilustrações apresentadas nesta manual poderão ser ligeiramente diferentes do produto real. Se for encontrada qualquer diferença, prevalece o produto real.
