製品タイプ	アクティブスピーカー2.0 (アクティブスピーカー+パッシブスピーカー)
ブランド	Edifier
モデル	R2750DB (EDF100049)
出力	14W+14W(高音), 14W+14W(中音)
周波数特性	45Hz - 20kHz
音声入力	ライン入力1(RCA), ライン入力2(RCA), 光デジタル, 同軸デジタル, Bluetooth
ワイヤレス接続	Bluetooth (A2DP対応), 最大10m
Bluetooth周波数帯域	2.402 - 2.480 GHz
Bluetooth RF出力	≤13dBm(EIRP)
電源	AC電源(電源ケーブル付属)
動作温度	0°C～35°C
サブウーファー出力	あり(RCA端子)
コントロール	ボリューム、ソース選択、低音、高音(アクティブスピーカー) + リモコン
リモコン	あり(CR2025電池付属)
ソースインジケーター	赤(光デジタル)、橙(同軸デジタル)、青(Bluetooth)、緑(ライン入力)
お手入れ	乾いた布または軽く湿らせた布、中性洗剤
安全	二重絶縁(クラスII)、屋内専用
付属品	電源ケーブル、光デジタルケーブル、パッシブスピーカー接続ケーブル、リモコン、取扱説明書
保証	詳細はwww.edifier.comをご参照ください
原産国	中国

よくある質問 - R2750DB EDIFIER

音が出ない場合の対処方法は？

スピーカーの電源が入っているか確認してください(インジケーター点灯)。ボリュームつまみまたはリモコンで音量を上げてください。オーディオケーブルが正しく接続されているか、音源から信号が出ているか確認してください。ソースを切り替えてみてください。

スマートフォンをBluetoothで接続するには？

リモコンのBluetoothボタンを押すか、ボリュームつまみを回してBluetoothモードを選択します(青点灯)。スマートフォンのBluetoothを有効にし、'EDIFIER R2750DB'を検索します。PINコードが求められたら0000を入力してください。

リモコンが反応しません。どうすればいいですか？

CR2025電池が正しく装着されているか確認してください(極性に注意)。必要に応じて交換してください。リモコンとアクティブスピーカーの間に障害物がないことを確認してください。赤外線センサーに向けて操作してください。

スピーカーのお手入れ方法は？

お手入れの前にスピーカーの電源を切り、電源プラグを抜いてください。柔らかい乾いた布を使用してください。必要に応じて布を水で軽く湿らせてください。化学薬品や研磨剤は絶対に使用しないでください。

このスピーカーをテレビに接続できますか？

はい、テレビの出力端子によります。テレビに光デジタル出力がある場合は光デジタルケーブル、同軸出力がある場合は同軸ケーブル、またはRCAアダプターを使用してライン入力に接続できます。スピーカーで対応するソースを選択してください。

Bluetoothの通信範囲は？

有効範囲は見通し距離で約10メートルです。壁や家具などの障害物があると範囲が狭くなることがあります。

音声ソースの切り替え方法は？

ボリュームつまみを短く押してソースを切り替えます(ライン入力1、ライン入力2、光デジタル、同軸デジタル、Bluetooth)。またはリモコンの対応するボタンを使用してください。

サブウーファー出力はありますか？

はい、アクティブスピーカーにサブウーファー出力(RCA端子)があります。そこにアンプ内蔵サブウーファーを接続できます。

スピーカーを常に点灯したままにしても大丈夫ですか？

長期間使用しない場合は、省電力と寿命延長のために電源を切ることをお勧めします。アクティブスピーカー背面の電源スイッチを使用してください。

ノイズや雑音がする場合の対処方法は？

オーディオケーブルが正しく接続され、損傷がないことを確認してください。スピーカーを干渉源(ルーター、電話機など)から遠ざけてください。ノイズが続く場合は、オーディオケーブルを外し、音量を上げてください：1メートル離れてノイズが聞こえなければ、スピーカーは正常に動作しています。

使用説明書 R2750DB EDIFIER

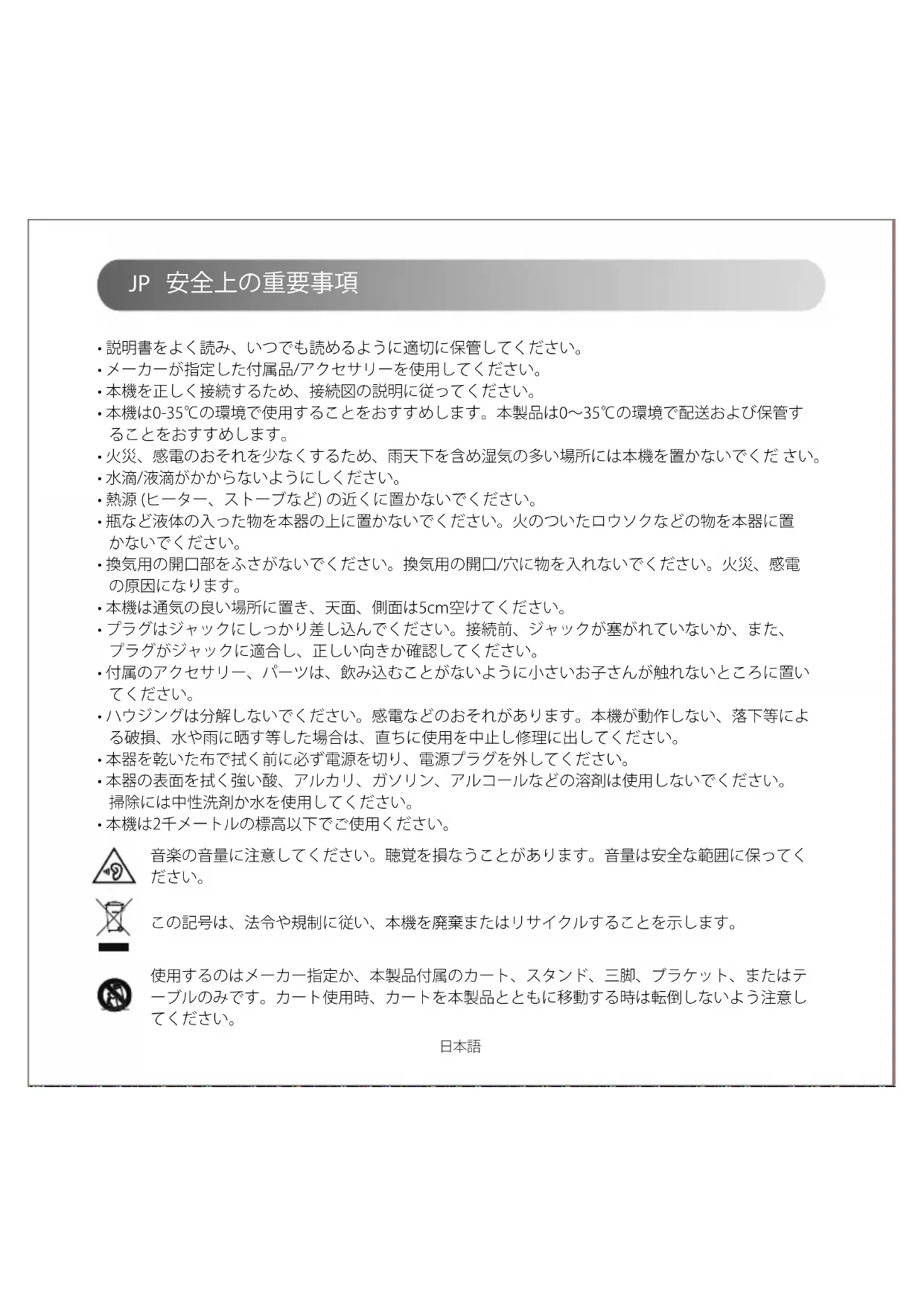

・説明書をよく読み、いつでも読めるように適切に保管してください。
・メーカーが指定した付属品/アクセサリーを使用してください。
・本機を正しく接続するため、接続図の説明に従ってください。
・本機は0-35℃の環境で使用することをおすすめします。本製品は0～35℃の環境で配送および保管することをおすすめします。
・火災、感電のおそれを少なくするため、雨天下を含め湿気の多い場所には本機を置かないでください。
・水滴/液滴がかからないようにしください。
・熱源 (ヒーター、ストーブなど) の近くに置かないでください。
- 瓶など液体の入った物を本器の上に置かないでください。火のついたロウソクなどの物を本器に置かないでください。
- 換気用の開口部をふさがないでください。換気用の開口/穴に物を入れないでください。火災、感電の原因になります。
・本機は通気の良い場所に置き、天面、側面は5cm空けてください。
- プラグはジャックにしっかり差し込んでください。接続前、ジャックが塞がれていないか、また、プラグがジャックに適合し、正しい向きか確認してください。
・付属のアクセサリー、パーツは、飲み込むことがないように小さいお子さんが触れないところに置いてください。
・ハウジングは分解しないでください。感電などのおそれがあります。本機が動作しない、落下等による破損、水や雨に晒す等した場合は、直ちに使用を中止し修理に出してください。
・本器を乾いた布で拭く前に必ず電源を切り、電源プラグを外してください。
- 本器の表面を拭く強い酸、アルカリ、ガソリン、アルコールなどの溶剤は使用しないでください。掃除には中性洗剤か水を使用してください。
・本機は2千メートルの標高以下でご使用ください。

音楽の音量に注意してください。聴覚を損なうことがあります。音量は安全な範囲に保ってください。

この記号は、法令や規制に従い、本機を廃棄またはリサイクルすることを示します。

使用するのはメーカー指定か、本製品付属のカート、スタンド、三脚、ブラケット、またはテーブルのみです。カート使用時、カートを本製品とともに移動する時は転倒しないよう注意してください。

日本語

安全上の重要事項

電源警告:

1. 使いやすいように本器をコンセントの近くに置いてください。
2. 使用前、動作電圧が使用場所と同じ電源であることを確認します。正しい動作電圧は本器に記載してあります。
3. 安全のため、落雷の恐れのあるとき、または長期間使用しないときは本機の電源コードを外してください。
4. 通常の環境でも本体が熱くなることがあります。通気を良くし、使用場所に注意してください。
5. 製品本機ハウジング、底面、電源アダプターの製品ネームプレートと安全警告ラベル。

この記号は、人に電気ショックを与える可能性のある、高電圧部分が本機の内部にあることをユーザーに知らせるものです。

この記号は、本器を分解しないように警告するものです。内部にユーザーが交換できるパーツはありません。修理は指定サービスセンターに依頼してください。

この記号は屋内専用であることを示します。

この記号は、本機がクラスⅡ、二重絶縁電気機器で、アースの必要のないことを示します。

「主電源」プラグは切断装置として使用します。切断装置はすぐに使用できる状態にしておきます。

ワイヤレス製品の場合:

1. ワイヤレス製品は短波を出し、他の電子機器、医療機器などに干渉することがあります。
2. 使用できない時は製品の電源を切ってください。製品は医療施設、飛行機、ガソリンスタンド、自動ゲート近く、自動火災報知機、他の自動化装置などで使用しないでください。
3. 製品はペースメーカーの20cm以内で使用しないでください。無線電波はペースメーカーなどの医療機器の通常動作に影響を与えることがあります。

箱の中身

リモコン

1. 高音コントロール
2. 低音コントロール
3. ボリュームコントロール/入力選択

回す: 音量を調整します

押す: モードを切り替えます

長押し:

スタンバイ状態: 電源オン

ライン入力1/ライン入力2/光/同軸モード: スタンバイ

Bluetoothモード（接続解除済）: スタンバイ

Bluetoothモード（接続済み）:Bluetoothを切断する

1. LEDランプ

赤色: 光

オレンジ: 同軸

青色: Bluetooth

緑色: ライン入力1/ライン入力2

1. ライン入力1/ライン入力2
2. 低音出力
3. 光入力
4. 同軸入力
5. パッシブスピーカーに接続
6. 電源スイッチ
7. 電源ケーブル

リモコンの図

1. 光モード

2. 同軸モード

3. Bluetoothモード 長押してBluetoothを切断する

4. 前の曲(Bluetoothモード)

5. 再生/一時停止(Bluetoothモード)

6. 次の曲(Bluetoothモード)

電池の取り付けと交換

矢印方向に従って電池カバーを回し、取り外し、CR2025電池を電池収容部に正しく入れ、カバーを閉じます。

1. バッテリーを飲み込まないでください。化学熱傷の危険があります。
2. 製品はウエハバッテリーを使用しています。このバッテリーを飲み込むことは傷害、死亡の原因になります。新しい/古いバッテリーは子供の手の届かない所に置いてください。
3. バッテリーカバーがないか閉じていない場合、製品を使用しないでください。リモコンは子供の手が届かないようにしてください。
4. バッテリーを飲み込んだ場合はすぐ治療を受けてください。

ご注意

1. リモコンは高温、高湿の所に置かないでください。
2. バッテリーは充電しないでください。
3. 長期間使用しない時はバッテリーを外してください。バッテリー漏れを防ぐためです。
4. バッテリーは、直射日光、炎など高熱になる所に晒さないでください。
5. バッテリーは正しく交換されないと爆発のおそれがあります。交換は同等のタイプで行います。

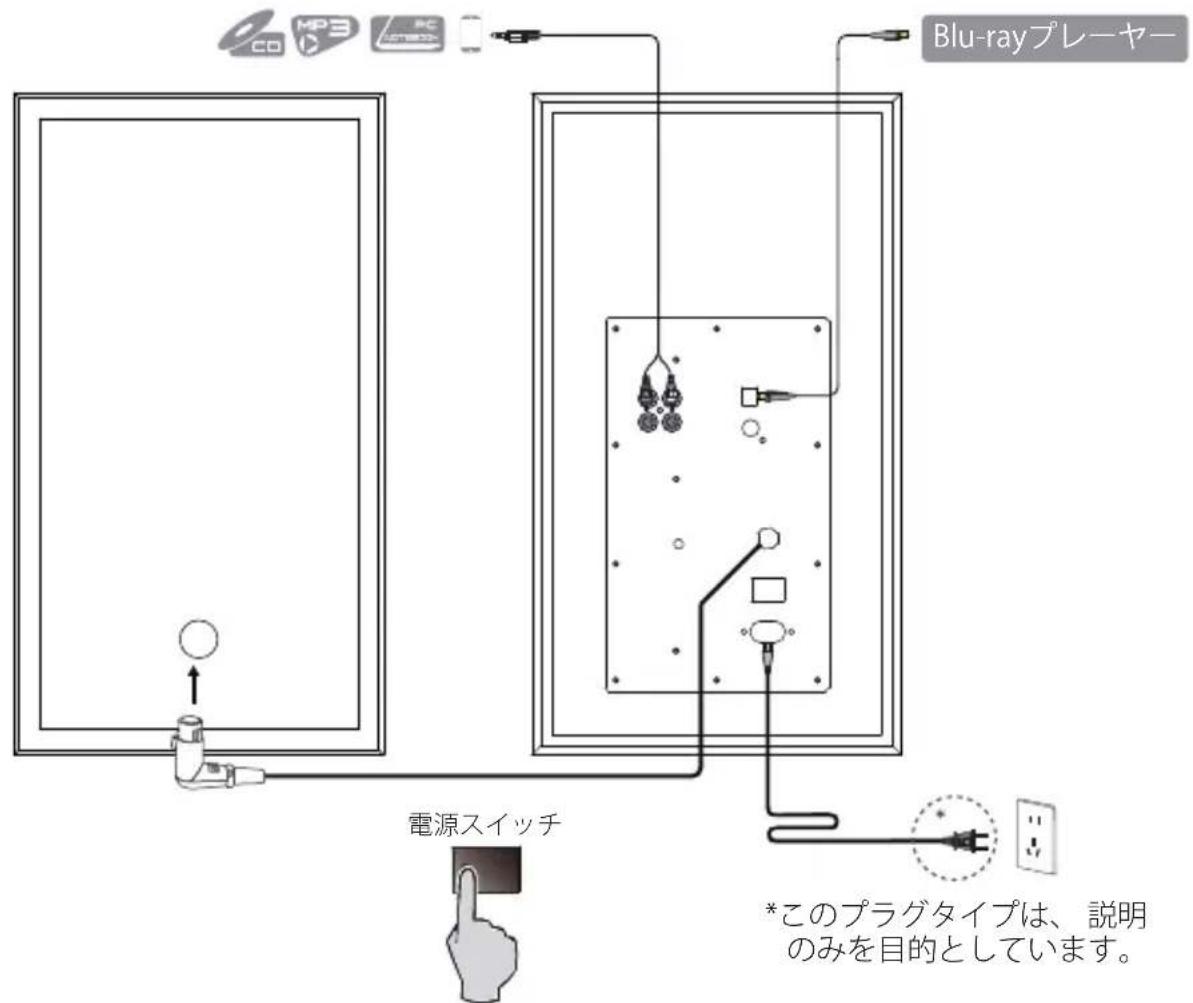

接続図

CD MP3 PC Blu-rayプレーヤー 電源スイッチ *このプラグタイプは、説明のみを目的としています。

1. アクティブスピーカーからのスピーカー接続ケーブルを用いてスピーカーを接続します。
2. 電源ケーブルを使ってアクティブスピーカーを電源につなぎ、電源スイッチをオンにすると、LEDランプが点灯し、スピーカーが使用可能になります。
3. 対応するオーディオケーブルを用いてオーディオソースに接続します。

基本操作

ライン入力1/ライン入力2モード

1. リモコンの「LINE 1」または「LINE 2」ボタンを押す、あるいはアクティブスピーカーの「ボリュームコントロール/入力選択」ダイアルを押して、ライン入力1またはライン入力2モードを選択します。ライン入力1モードになると緑色のLEDが1回点滅し、ライン入力2モードになると2回点滅します。

2. オーディオソース (携帯電話、タブレットなど) を、3.5mm-RCAオーディオケーブルを使い、アクティブスピーカーにあるライン入力1またはライン入力2ポート(カラーマッチングに注目)に接続します。

3. 接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。

OPTICAL

光モード

1. リモコンの「OPT」ボタンを押す、あるいはアクティブスピーカーの「ボリュームコントロール/入力選択」ダイアルを押して、光学モードを選択すると、LEDライトが赤色に変わります。

2. 光角型ケーブルを使い、オーディオソース（セットトップボックス、Blu-rayプレーヤーなど）をアクティブスピーカーにある光入力ポートに接続します。

3. 接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。

同軸モード

1. リモコンの「COAX」ボタンを押す、あるいはアクティブスピーカーの「ボリュームコントロール/入力選択」ダイアルを押して、同軸モードを選択すると、LEDライトがオレンジに変わります。

2. 同軸ケーブル（同軸ケーブルは含まれていません）を使い、アクティブスピーカーにある「COAX」入力ポートにオーディオソースを接続します。

3. 接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。

ご注意

光、同軸モードでは標準PCMオーディオ信号(44.1/48/96kHz)のみ有効です。

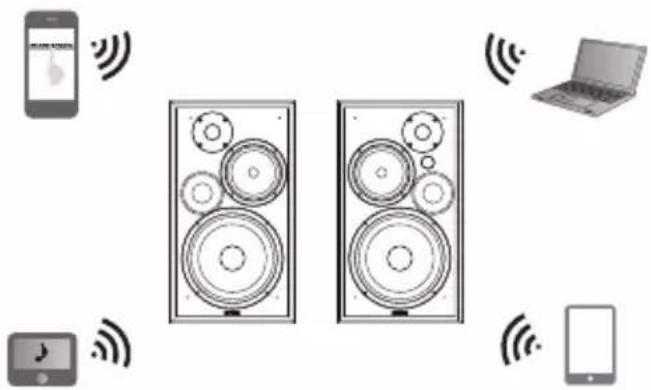

Bluetooth 操作

Bluetooth®

1. リモコンの「※」ボタンを押す、あるいはアクティブスピーカーの「ボリュームコントロール/入力選択」ダイアルを押して、Bluetoothモードを選択すると、LEDライトが青に変わります。
2. Bluetoothデバイスで「EDIFIER R2750DB」を検索して接続します。
3. パスキーの要求があった場合「0000」を入力します。
4. 接続したデバイスで音楽を再生し、設定を希望のレベルに調整します。
5. リモコンの「※」ボタンを押す、あるいはアクティブスピーカーの「ボリュームコントロール/入力選択」ダイアルを押すと、Bluetoothの接続が解除されます。

ご注意

1. 本製品のBluetooth機能をフルに活用するため、ユーザーのモバイルデバイスがA2DPプロファイルをサポートするか確認してください。
2. Bluetoothの接続や互換性は、ソースデバイスによって異なり、ソースデバイスのソフトウェアバージョンによって異なります。

仕様

実用最大出力: R/L(ツイーター): 14W+14W

R/L(ミッドレンジ): 14W+14W

R/L(低音): 40W+40W

再生周波数带域: 45Hz-20kHz

オーディオ入力: ライン入力1/ライン入力2/光/同軸/Bluetooth

EUための宣言

周波数带域: 2.402GHz \~ 2.480GHz

RF 出力: ≤13 dBm (EIRP)

使用制限はありません。

トラブルシューティング

音が出ない

・スピーカーがオンにしていますか。
・音量調節またはリモコンで音量を上げてみてください。
・接続したケーブルに異常はありませんか、入力に合ったスイッチを選択しているか確認します。
・音源から信号が出力されているか確認します。

Bluetoothで接続できない

• スピーカーが Bluetooth入力にセットされているか確認してください。他のオーディオ入力モードにあるとBluetoothは接続しません。Bluetoothデバイスから切断するには、Bluetooth モードで「✗」ボタンを長押しし、もう一度やり直します。
  ・有効なBluetooth転送範囲は10メートルです。この範囲で操作を行ってください。
• 別のBluetoothデバイスで接続してみます。

R2750DBの電源が入らない

- 電源ケーブルはコンセントに差し込まれていますか、パワースイッチはONですか。

スピーカーからノイズ

- EDIFIERスピーカーは、オーディオデバイスのバックグラウンドノイズが大きすぎる時、ノイズを少し発生します。オーディオケーブルを外し、ボリュームを上げてください。スピーカーから1メートル離れて音が聞こえない場合、本製品には問題ありません。

EDIFIERについて詳しくはwww.edifier.comをご覧ください

EDIFIERの保証については、www.edifier.comの関連ページを参照し、保証条件(Warranty Terms)というセクションをご覧ください。

日本語

詳細情報は当社ウェブサイトをご覧ください:

www.edifier.com

@Edifier_Global @Edifier_Global@Edifierglobal

モデル: EDF100049

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

電話: [phone]

ファックス:[phone]

www.edifier.com

© 2022 Edifier International Limited. 禁無断転載

印刷: 中国

ご注意:

本書に記載の情報は、技術の改良、システムのアップグレードなどのため、予告なく変更されることがあります。

EDIFIERの製品は、さまざまな用途を考慮してカスタマイズされます。本書の図や写真は実際の製品と異なることがあります。その場合、実際の製品設計が優先します。
