Tipo di prodotto	Altoparlante attivo 2.0 (altoparlante attivo + passivo)
Marca	Edifier
Modello	R2750DB (EDF100049)
Potenza di uscita	14 W + 14 W (acuti), 14 W + 14 W (medi)
Risposta in frequenza	45 Hz - 20 kHz
Ingressi audio	Ingresso linea 1 (RCA), Ingresso linea 2 (RCA), Ottico, Coassiale, Bluetooth
Connettività wireless	Bluetooth con A2DP, portata fino a 10 m
Banda di frequenza Bluetooth	2,402 - 2,480 GHz
Potenza RF Bluetooth	≤ 13 dBm (EIRP)
Alimentazione	Rete elettrica (cavo di alimentazione incluso)
Temperatura di funzionamento	0 °C a 35 °C
Uscita subwoofer	Sì (presa RCA)
Comandi	Volume, selezione sorgente, bassi, acuti (sull'altoparlante attivo) + telecomando
Telecomando	Sì, con pila CR2025 inclusa
Indicatore luminoso di sorgente	Rosso (ottico), Arancione (coassiale), Blu (Bluetooth), Verde (ingresso linea)
Pulizia	Panno asciutto o leggermente umido, prodotto neutro
Sicurezza	Doppio isolamento (classe II), uso interno solo
Accessori inclusi	Cavo di alimentazione, cavo ottico, cavo di collegamento altoparlante passivo, telecomando, manuale utente
Garanzia	Consultare il sito www.edifier.com per le condizioni
Origine	Cina

Domande frequenti - R2750DB EDIFIER

Cosa fare se non si sente alcun suono?

Verificare che l'altoparlante sia acceso (spia accesa). Aumentare il volume con la manopola o il telecomando. Assicurarsi che i cavi audio siano collegati correttamente e che la sorgente audio emetta un segnale. Provare a cambiare sorgente.

Come connettere il mio telefono in Bluetooth?

Premere il pulsante Bluetooth del telecomando o ruotare la manopola del volume fino a selezionare la modalità Bluetooth (spia blu). Attivare il Bluetooth sul telefono e cercare 'EDIFIER R2750DB'. Se viene richiesto un codice PIN, inserire 0000.

Il telecomando non funziona. Cosa fare?

Verificare che la pila CR2025 sia installata correttamente (rispettare la polarità). Sostituirla se necessario. Assicurarsi che non ci siano ostacoli tra il telecomando e l'altoparlante attivo. Puntare verso il sensore a infrarossi.

Come pulire gli altoparlanti?

Spegnere e scollegare gli altoparlanti prima della pulizia. Utilizzare un panno morbido e asciutto. Se necessario, inumidire leggermente il panno con acqua pulita. Non utilizzare mai prodotti chimici o abrasivi.

Posso collegare questi altoparlanti al mio televisore?

Sì, a seconda delle uscite del televisore. Utilizzare il cavo ottico se il TV ha un'uscita ottica, o il cavo coassiale, oppure gli ingressi linea tramite un adattatore RCA. Selezionare la sorgente corrispondente sull'altoparlante.

Qual è la portata del Bluetooth?

La portata effettiva è di circa 10 metri in campo libero. Gli ostacoli (muri, mobili) possono ridurre la portata.

Come cambiare sorgente audio?

Premere brevemente la manopola del volume per cambiare tra le sorgenti (Ingresso linea 1, Ingresso linea 2, Ottico, Coassiale, Bluetooth). Oppure utilizzare i tasti corrispondenti del telecomando.

C'è un'uscita per un subwoofer?

Sì, un'uscita Subwoofer (presa RCA) è disponibile sull'altoparlante attivo. È possibile collegare un subwoofer amplificato.

Posso lasciare gli altoparlanti accesi permanentemente?

Si consiglia di spegnere gli altoparlanti durante l'inutilizzo prolungato per risparmiare energia e prolungare la loro durata. Utilizzare l'interruttore situato sul retro dell'altoparlante attivo.

Cosa fare in caso di rumore di fondo o interferenze?

Assicurarsi che i cavi audio siano collegati correttamente e non danneggiati. Allontanare l'altoparlante dalle fonti di interferenza (router, telefoni). Se il rumore persiste, scollegare i cavi audio e aumentare il volume: se non si sente rumore a 1 metro, l'altoparlante funziona normalmente.

MANUALE UTENTE R2750DB EDIFIER

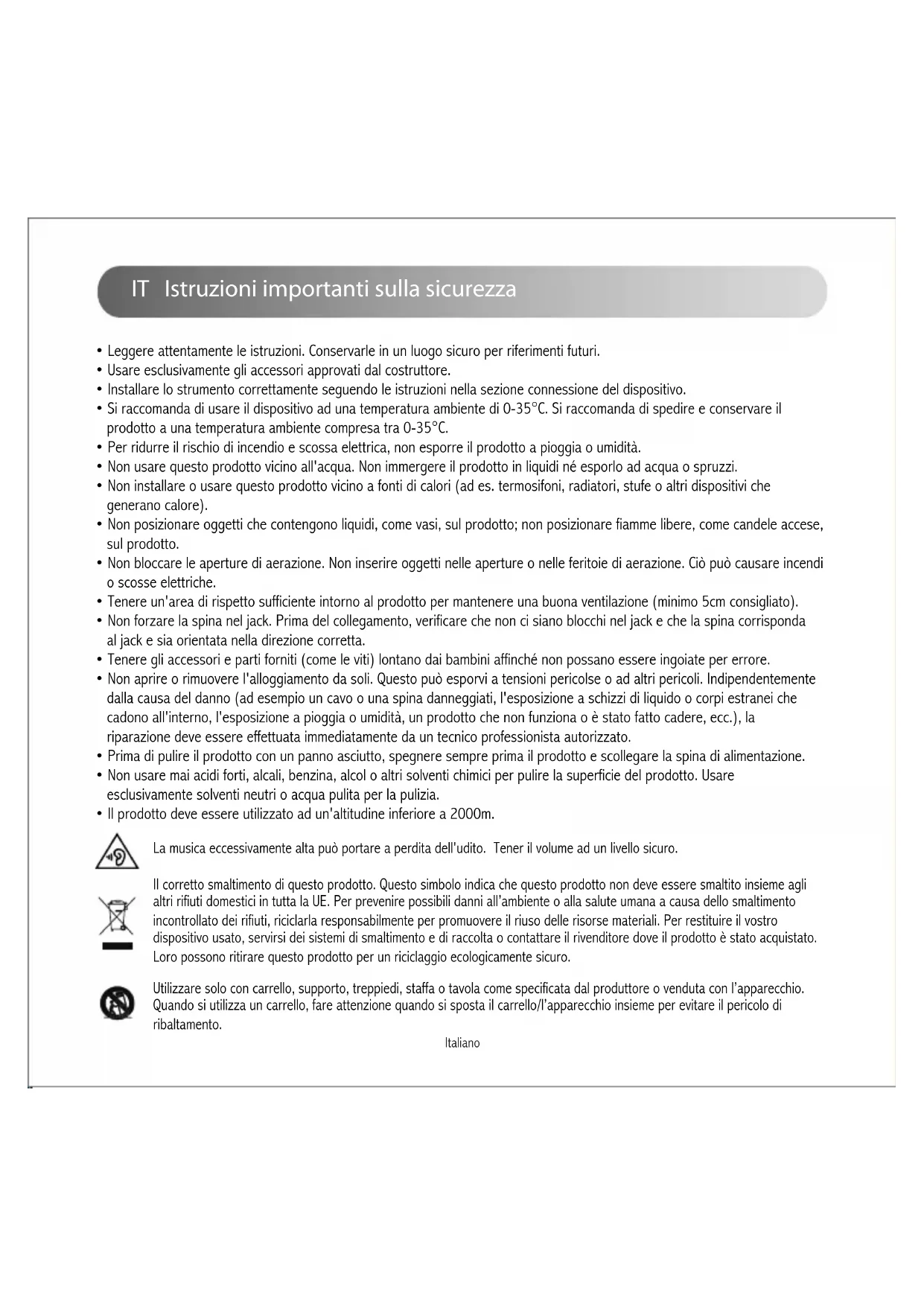

IT Istruzioni importanti sulla sicurezza

• Leggere attentamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.
• Usare esclusivamente gli accessori approvati dal costruttore.
• Installare lo strumento correttamente seguendo le istruzioni nella sezione connessione del dispositivo.
• Si raccomanda di usare il dispositivo ad una temperatura ambiente di 0-35°C. Si raccomanda di spedire e conservare il prodotto a una temperatura ambiente compresa tra 0-35°C.
• Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.
• Non usare questo prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.
• Non installare o usare questo prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).
• Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.
• Non bloccare le aperture di aerazione. Non inserire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.
• Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).
• Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sia orientata nella direzione corretta.
• Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per errore.
• Non aprire o rimuovere l'alloggiamento da soli. Questo può esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente dalla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediatamente da un tecnico professionista autorizzato.
• Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.
• Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.
• Il prodotto deve essere utilizzato ad un'altitudine inferiore a 2000m.

La musica eccessivamente alta può portare a perdita dell'udito. Tener il volume ad un livello sicuro.

Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio ecologicamente sicuro.

Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento.

Italiano

Istruzioni importanti sulla sicurezza

Avvertenza sull'alimentazione:

1. Posizionare il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio sia uguale all'alimentazione elettrica locale. Si può trovare la corretta tensione di esercizio sulla targhetta del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. La targhetta del prodotto e le etichette con le avvertenze di sicurezza sono situate sulla custodia o sul fondo del prodotto o dell'adattatore di alimentazione.

Questo simbolo avverte l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo simbolo avverte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo simbolo indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo simbolo indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.

Prodotti wireless:

1. I prodotti wireless possono generare radiofrequenze a onde corte ed interferire con il normale uso di altri dispositivi elettronici o apparecchiature mediche.
2. Spegnere il prodotto quando non è consentito. Non usare il prodotto in strutture mediche, in aereo, presso i distributori di benzina, vicino a cancelli automatici, sistemi di allarme anti-incendio automatici o altri dispositivi automatici.
3. Non usare il prodotto in prossimità di pacemaker entro una distanza di 20cm. Le onde radio possono influire sul normale funzionamento del pacemaker o di altri dispositivi medici.

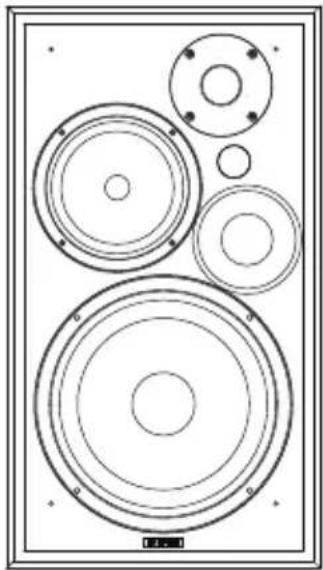

Aprire la confezione

Telecomando

Altoparlante passivo Altoparlante attivo

Cavo di alimentazione Cavo ingresso fibra ottica

Nota: Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.

Italiano

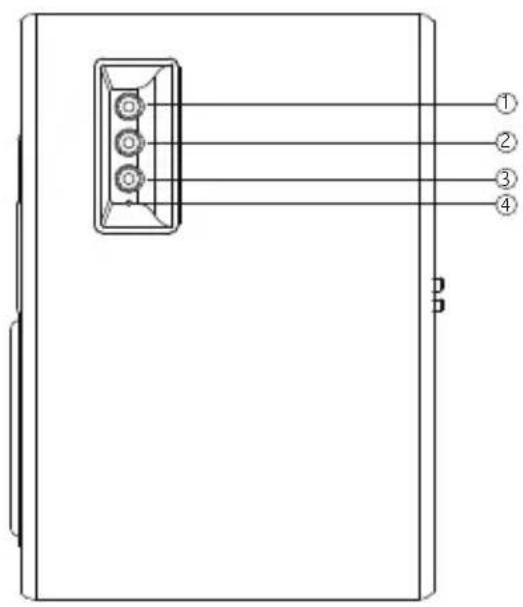

Illustrazioni

1. Controllo treble
2. Controllo bass
3. Regolazione volume/Selezione ingresso

Ruotare: regolazione del volume

Premere: per selezionare le modalità desiderate

Premere e tenere premuto:

Modalità standby: accensione

Modalità ingresso linea 1/ingresso linea 2/ottico/coassiale: standby

Modalità Bluetooth (disattivata): standby

Modalità Bluetooth (attivata): disattivare il Bluetooth

1. Indicatore LED

Rosso: Ottico

Arancione: Coassiale

Blu: Bluetooth

1. Ingresso Line In 1/2
2. Uscita subwoofer
3. Ingresso ottico
4. Ingresso coassiale
5. Collegamento all'altoparlante passivo
6. Pulsante di accensione
7. Cavo di alimentazione

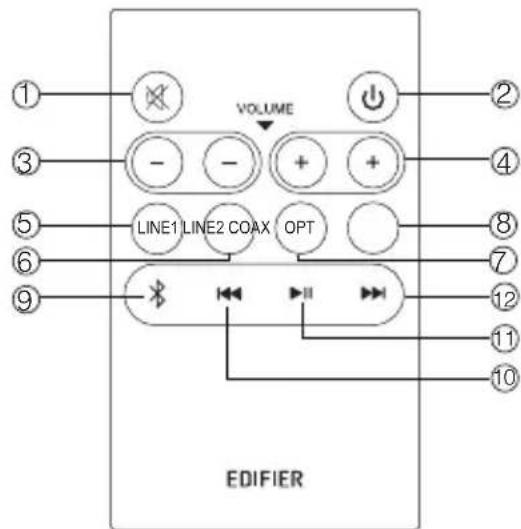

Illustrazione del telecomando

1. Muto
2. On/standby
3. Tasto volume giù
4. Tasto volume su
5. Ingresso Line In 1
6. Ingresso Line In 2
7. Modalità ottico
8. Modalità coassiale
9. Modalità Bluetooth

premere e tenere premuto per disconnettere il Bluetooth

1. Traccia precedente (Modalità Bluetooth)
2. Riproduzione/pausa (Modalità Bluetooth)
3. Traccia successiva (Modalità Bluetooth)

Installazione e sostituzione della batteria

Ruotare il coperchio della batteria secondo la direzione della freccia ed estrarla; installare correttamente la batteria CR2025 nel vano batteria e poi chiudere il coperchio della batteria.

① ② OPEN ①↑ PUSH

AVVERTENZA!

1. Non ingerire la batteria; pericolo di ustioni chimiche.
2. Il prodotto include una batteria wafer. L'ingerimento di questa batteria può causare lesioni o la morte. Non collocare la batteria vecchia o nuova in luoghi alla portata dei bambini.
3. Non usare il prodotto se il coperchio della batteria manca o non è chiuso e tenere il telecomando fuori dalla portata dei bambini.
4. Se la batteria è stata ingerita è necessario dirigersi subito in ospedale.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo.
4. La batteria non dovrebbe essere esposta ad eccessivo calore come la luce del sole diretta, fuoco o simili.
5. Se la batteria non è sostituita correttamente vi è il pericolo di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

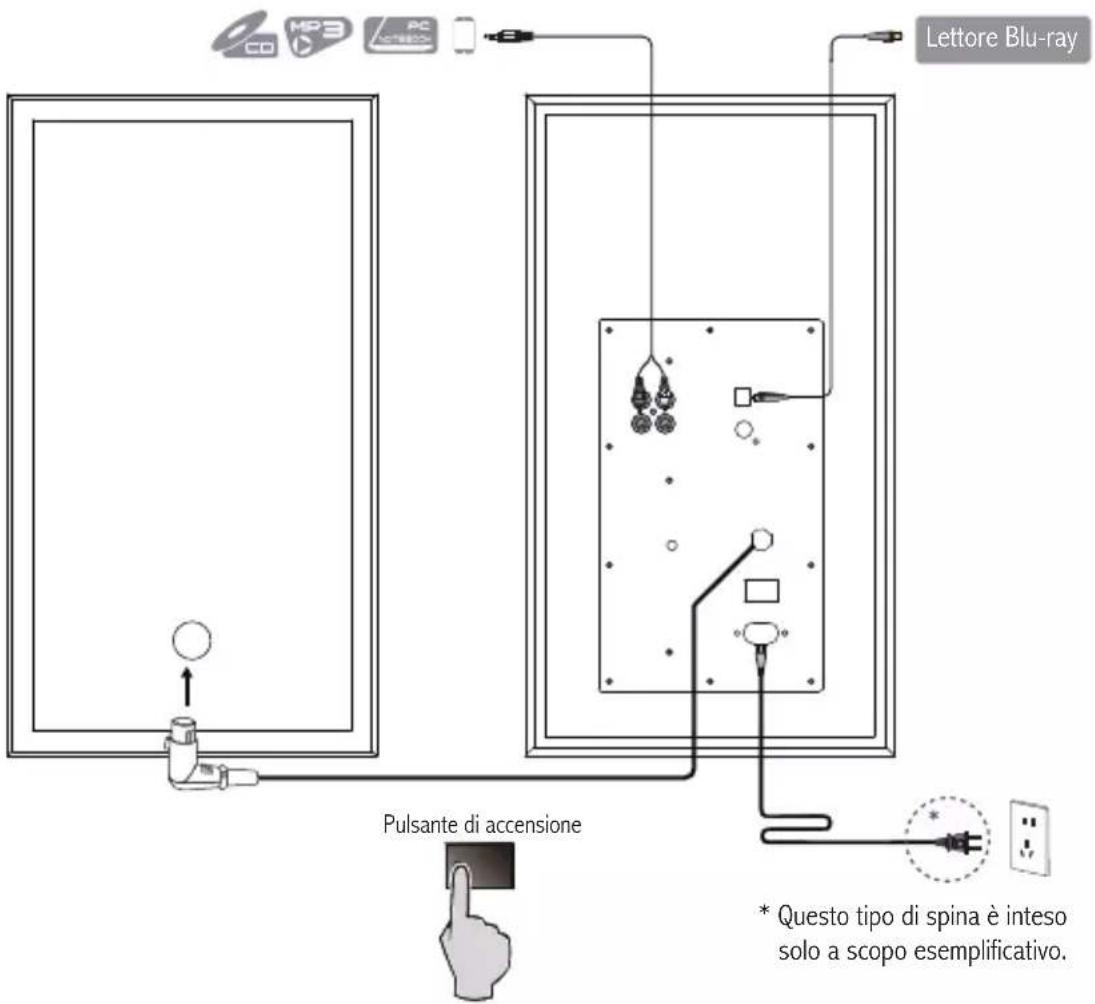

Connessione

Lettore Blu-ray Pulsante di accensione * Questo tipo di spina è inteso solo a scopo esemplificativo.

1. Effettuare il collegamento all'altoparlante passivo utilizzando un cavo di connessione dall'altoparlante attivo.
2. Collegare l'altoparlante attivo alla fonte di alimentazione utilizzando il cavo di alimentazione e accendere l'interruttore di alimentazione, la luce a LED si accenderà e gli altoparlanti saranno pronti per l'uso.
3. Effettuare il collegamento alle sorgenti audio utilizzando il cavo audio corrispondente.

Italiano

Guida operativa

Modalità Line In 1/Line In2

1. Premere il pulsante "LINE 1" o "LINE 2" sul telecomando oppure premere il selettore "Controllo volume/Selezione ingresso" sull'altoparlante attivo per selezionare la modalità di ingresso Line In 1 o Line In 2. In modalità Line In 1, la luce verde lampeggerà una volta e in modalità Line In 2 due volte.

2. Collegare la sorgente audio (telefono cellulare, tablet, ecc.) alla porta di ingresso Line In 1 o Line In 2 (notare la corrispondenza del colore) dell'altoparlante attivo utilizzando un cavo audio RCA da 3,5 mm.

3. Riprodurre la musica sul dispositivo connesso e regolare il volume al livello desiderato.

Modalità ottica

1. Premere il pulsante "OPT" sul telecomando oppure premere il selettore "Controllo volume/Selezione ingresso" sull'altoparlante attivo per selezionare la modalità ottica, la spia LED diventerà rossa.
2. Collegare la sorgente audio (Set Top Box, lettore Blu-ray, ecc.) alla porta di ingresso ottica dell'altoparlante attivo utilizzando un cavo di ingresso in fibra ottica.
3. Riprodurre la musica sul dispositivo connesso e regolare il volume al livello desiderato.

Modalità coassiale

1. Premere il pulsante "COAX" sul telecomando oppure premere il selettore "Controllo volume/Selezione ingresso" sull'altoparlante attivo per selezionare la modalità coassiale, la spia LED diventerà arancione.
2. Collegare la sorgente audio alla porta di ingresso coassiale dell'altoparlante attivo utilizzando un cavo coassiale (non incluso).
3. Riprodurre la musica sul dispositivo connesso e regolare il volume al livello desiderato.

Nota:

Solamente i segnali audio PCM standard (44.1KHz/48KHz/96KHz) funzionano in modalità ottica/coassiale.

Italiano

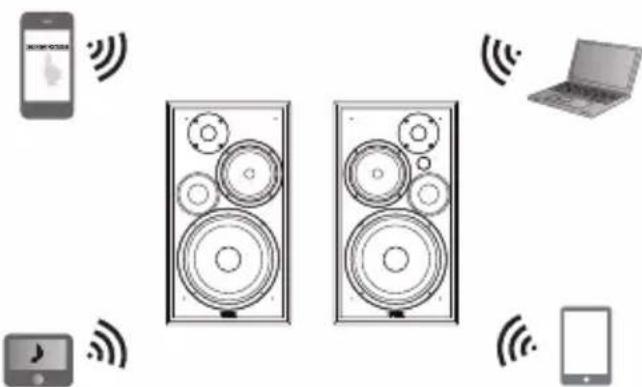

Funzione Bluetooth

Bluetooth®

1. Premere il pulsante “ ✉” sul telecomando oppure premere il selettore “Controllo volume/Selezione ingresso” sull’altoparlante attivo per selezionare la modalità Bluetooth, la spia LED diventerà blu.
2. Configurare il proprio dispositivo Bluetooth per effettuare la ricerca e selezionare "EDIFIER R2750DB".
3. Il codice PIN per il collegamento è "0000" se necessario.
4. Riprodurre la musica sul dispositivo connesso e regolare il volume al livello desiderato.
5. Per disconnettere il Buetooh, premere il pulsante “ ✝” sul telecomando oppure premere il selettore “Controllo volume/Selezione ingresso” sull'altoparlante attivo.

Nota:

1. Per godere di tutte le funzioni Bluetooth di questo prodotto, assicurarsi che il dispositivo mobile abbia il profile A2DP.
2. La connettività e la compatibilità Bluetooth possono essere diverse tra vari dispositivi sorgente, in base alle versioni software dei dispositivi sorgente.

Specifiche

Potenza in uscita: R/L (Alti): 14W+14W

R/L (Medi): 14W+14W

R/L (Bassi): 40W+40W

Risposta in frequenza: 45Hz\~20KHz

Tipo di ingresso: Line In 1/Line In 2/Ottico/Coassiale/Bluetooth

Dichiarazione per l'Unione Europea

Frequenza di Banda: 2.402GHz \~ 2.480GHz

Potenza di Uscita RF: ≤ 13 dBm (EIRP)

Non vi sono restrizioni d'uso.

Risoluzione dei problemi

Nessun suono

• Verificare che la spia di accensione sia ACCESA.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita dalla sorgente audio.

Impossibile collegarsi tramite Bluetooth

• Assicurarsi che l'altoparlante sia impostato sull'ingresso Bluetooth. Se è in altre modalità audio il Bluetooth non si collegherà. Scollegare da qualsiasi dispositivo Bluetooth premendo e tenendo premuta “ ✝” in modalità Bluetooth e riprovare.
• La portata effettiva della trasmissione Bluetooth è 10 metri; assicurarsi che l'uso sia entro questo intervallo.
• Provare a collegare un altro dispositivo Bluetooth.

L' R2750DB non si accende

- Verificare che l'alimentazione elettrica sia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

- Gli altoparlanti EDIFIER generano pochissimo rumore, mentre il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con questo prodotto.

Per sapere di più su EDIFIER, visitare il sito www.edifier.com

Per domande sulla garanzia Edifier, visitare la relativa pagina del paese sul sito www.edifier.com e consultare la sezione intitolata Condizioni di garanzia.

USA e Canada: [e-mail]

Sud America: Visitare il sito www.edifier.com (inglese) o www.edifierla.com (spagnolo/portoghese) per informazioni locali di contatto.

Per maggiori informazioni, visitate il nostro sito web:

www.edifier.com

@Edifier_Global @Edifier_Global@Edifierglobal

Modello: EDF100049

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

Tel: [phone]

Fax: [phone]

www.edifier.com

© 2022 Edifier International Limited. Tutti i diritti riservati.

Stampato in China

COMUNICAZIONE:

Per necessità di miglioramenti tecnici e aggiornamenti del sistema le informazioni qui contenute possono essere soggette a modifiche periodiche senza preavviso.

I prodotti EDIFIER verranno personalizzati per applicazioni diverse. Le immagini mostrate in questo manuale possono differire leggermente dal prodotto reale. In caso di eventuali differenze, prevale il prodotto reale.
