Produkttyp	Aktiver 2.0-Lautsprecher (aktiver + passiver Lautsprecher)
Marke	Edifier
Modell	R2750DB (EDF100049)
Ausgangsleistung	14 W + 14 W (Höhen), 14 W + 14 W (Mitten)
Frequenzgang	45 Hz - 20 kHz
Audioeingänge	Line-Eingang 1 (RCA), Line-Eingang 2 (RCA), Optisch, Koaxial, Bluetooth
Drahtlose Konnektivität	Bluetooth mit A2DP, Reichweite bis zu 10 m
Bluetooth-Frequenzband	2,402 - 2,480 GHz
Bluetooth-Sendeleistung	≤ 13 dBm (EIRP)
Stromversorgung	Netzteil (Netzkabel im Lieferumfang)
Betriebstemperatur	0 °C bis 35 °C
Subwoofer-Ausgang	Ja (RCA-Buchse)
Bedienelemente	Lautstärke, Quellenwahl, Bass, Höhen (am aktiven Lautsprecher) + Fernbedienung
Fernbedienung	Ja, inklusive CR2025-Batterie
Quellen-LED-Anzeige	Rot (optisch), Orange (koaxial), Blau (Bluetooth), Grün (Line-Eingang)
Reinigung	Trockenes oder leicht feuchtes Tuch, neutrales Reinigungsmittel
Sicherheit	Doppelte Isolierung (Klasse II), nur für den Innenbereich
Mitgeliefertes Zubehör	Netzkabel, optisches Kabel, Verbindungskabel für passiven Lautsprecher, Fernbedienung, Bedienungsanleitung
Garantie	Bedingungen auf www.edifier.com einsehen
Herkunftsland	China

Häufig gestellte Fragen - R2750DB EDIFIER

Was tun, wenn kein Ton zu hören ist?

Überprüfen Sie, ob der Lautsprecher eingeschaltet ist (Kontrollleuchte leuchtet). Erhöhen Sie die Lautstärke mit dem Drehregler oder der Fernbedienung. Stellen Sie sicher, dass die Audiokabel richtig angeschlossen sind und die Audioquelle ein Signal sendet. Versuchen Sie, die Quelle zu wechseln.

Wie verbinde ich mein Telefon über Bluetooth?

Drücken Sie die Bluetooth-Taste auf der Fernbedienung oder drehen Sie den Lautstärkeregler, bis der Bluetooth-Modus ausgewählt ist (blaue Anzeige). Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach 'EDIFIER R2750DB'. Wenn eine PIN abgefragt wird, geben Sie 0000 ein.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie, ob die CR2025-Batterie richtig eingelegt ist (Polarität beachten). Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem aktiven Lautsprecher befindet. Richten Sie sie auf den Infrarotsensor.

Wie reinige ich die Lautsprecher?

Schalten Sie die Lautsprecher vor der Reinigung aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Bei Bedarf das Tuch leicht mit klarem Wasser anfeuchten. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel.

Kann ich diese Lautsprecher an meinen Fernseher anschließen?

Ja, je nach den Ausgängen Ihres Fernsehers. Verwenden Sie das optische Kabel, wenn Ihr Fernseher einen optischen Ausgang hat, oder das Koaxialkabel, oder die Line-Eingänge über einen RCA-Adapter. Wählen Sie die entsprechende Quelle am Lautsprecher aus.

Wie groß ist die Bluetooth-Reichweite?

Die effektive Reichweite beträgt etwa 10 Meter im freien Feld. Hindernisse (Wände, Möbel) können die Reichweite verringern.

Wie wechsele ich die Audioquelle?

Drücken Sie kurz den Lautstärkeregler, um zwischen den Quellen zu wechseln (Line-Eingang 1, Line-Eingang 2, Optisch, Koaxial, Bluetooth). Oder verwenden Sie die entsprechenden Tasten auf der Fernbedienung.

Gibt es einen Ausgang für einen Subwoofer?

Ja, ein Subwoofer-Ausgang (RCA-Buchse) ist am aktiven Lautsprecher vorhanden. Sie können einen aktiven Subwoofer anschließen.

Kann ich die Lautsprecher dauerhaft eingeschaltet lassen?

Es wird empfohlen, die Lautsprecher bei längerer Nichtnutzung auszuschalten, um Energie zu sparen und ihre Lebensdauer zu verlängern. Verwenden Sie den Schalter auf der Rückseite des aktiven Lautsprechers.

Was tun bei Hintergrundgeräuschen oder Störungen?

Stellen Sie sicher, dass die Audiokabel richtig angeschlossen und nicht beschädigt sind. Halten Sie den Lautsprecher von Störquellen (Router, Telefone) fern. Wenn das Rauschen bestehen bleibt, trennen Sie die Audiokabel und erhöhen Sie die Lautstärke: Wenn Sie in 1 Meter Entfernung kein Rauschen hören, funktioniert der Lautsprecher normal.

BEDIENUNGSANLEITUNG R2750DB EDIFIER

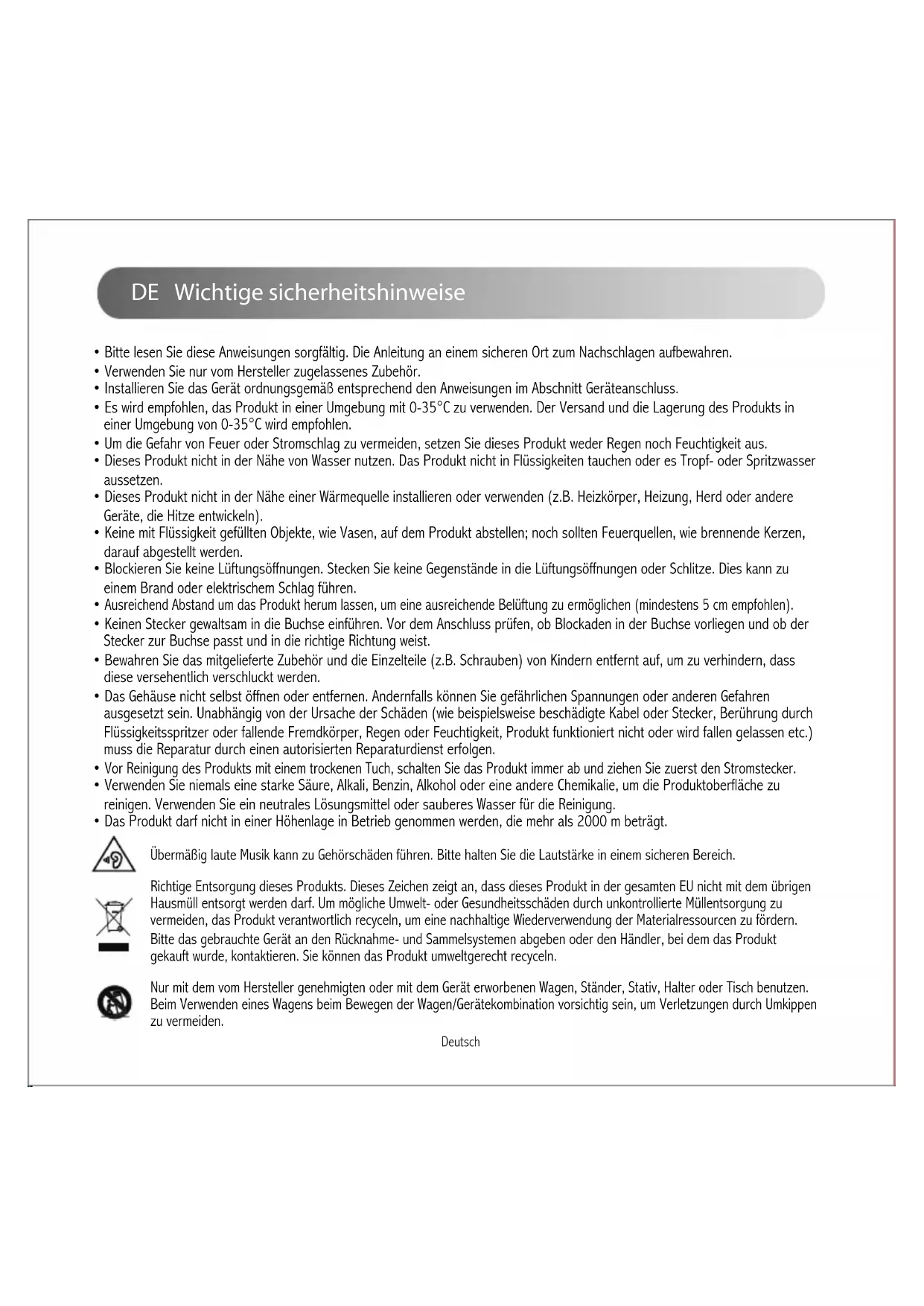

DE Wichtige sicherheitshinweise

• Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
• Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
• Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
• Es wird empfohlen, das Produkt in einer Umgebung mit 0-35°C zu verwenden. Der Versand und die Lagerung des Produkts in einer Umgebung von 0-35°C wird empfohlen.
• Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.
• Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzen.
• Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln).
• Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
• Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.
• Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen).
• Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist.
• Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.
• Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.
• Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker.
• Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.
• Das Produkt darf nicht in einer Höhenlage in Betrieb genommen werden, die mehr als 2000 m beträgt.

Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich.

Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyceln.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

Deutsch

Wichtige sicherheitshinweise

Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.
2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdose ziehen.
4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung und lassen Sie Vorsicht walten.
5. Produkt-Namensschild und Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder des Netzteils.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzstecker ziehen.

Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer Geräten oder medizinischer Geräte stören.
2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden.
3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwellen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.

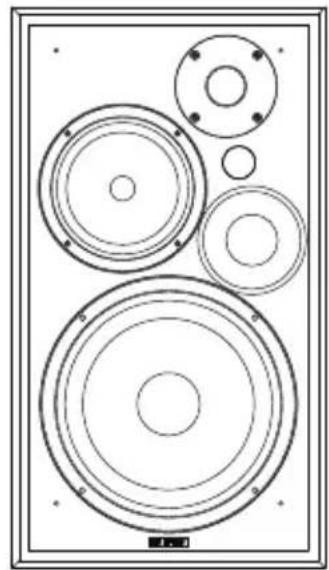

Auspacken des Pakets

Fernbedienung

Passiv-Lautsprecher Aktiv-Lautsprecher

3,5-mm-RCA-Audiokabel RCA-zu-RCA-Audiokabel

NetzkabelLWL-Eingangskabel

Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

Deutsch

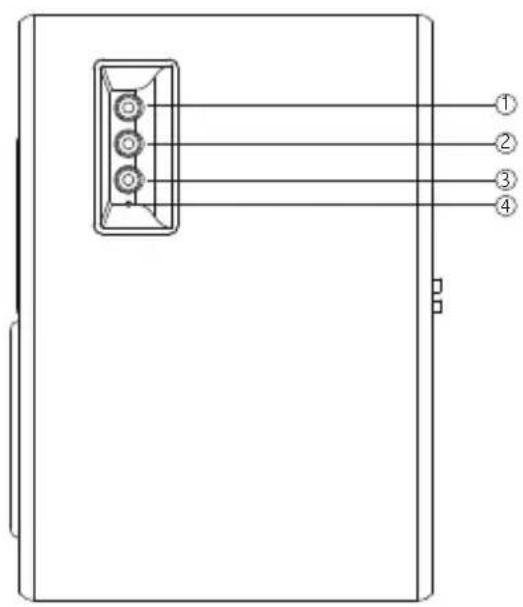

Illustrationen

1. Höhenregler
2. Tiefenregler
3. Lautstärkeregelung/Eingabeauswahl

Drehen: Einstellung der Lautstärke

Drücken: Schaltung zwischen den Modi

Gedrückt halten:

Standby-Status: Eingeschaltet

Line-In 1/Line-In 2/optischer/koaxialer Modus: Standby

Bluetooth-Modus (getrennt): Standby

Bluetooth-Modus (verbunden): Bluetooth trennen

1. LED-Anzeige

Rot: Optisch

Orange: Koaxial

Blau: Bluetooth

Grün: Line-In-Eingang 1/ Line-In-Eingang 2

1. Line-In-Eingang 1/2
2. Tieftöner-Ausgang
3. Optischer Eingang
4. Koaxialer Eingang
5. An Passiv-Lautsprecher anschließen
6. Ein-/Ausschalter
7. Stromkabel

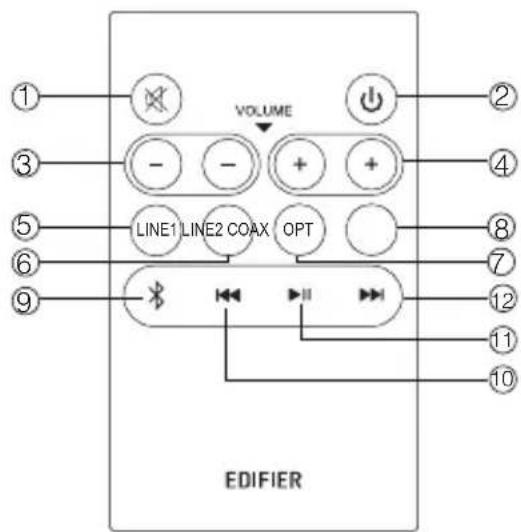

Fernbedienung Abbildung

1. Stummschalten
2. An/Standby
3. Lautstärke verringern
4. Lautstärke erhöhen
5. Line-In-Eingang 1
6. Line-In-Eingang 2
7. Optischer-Modus
8. Koaxialer-Modus
9. Bluetooth-Modus

Halten Sie die Taste gedrückt, um den Bluetooth-Anschluss zu trennen

1. Letzter titel (Bluetooth-Modus)
2. Abspiel/Pause (Bluetooth-Modus)
3. Nächster titel (Bluetooth-Modus)

Batterieinstallation und -austausch

Batterieabdeckung in Pfeilrichtung drehen und abnehmen. Die CR2025-Batterie ordnungsgemäß in das Batteriefach einsetzen und die Batterieabdeckung wieder schließen.

1. Batterie nicht verschlucken; bei Verschlucken besteht Verätzungsgefahr.
2. Das Produkt wird inklusive einer Knopfbatterie geliefert. Das Verschlucken dieser Batterie kann zu Verletzungen oder zum Tod führen. Bewahren Sie die alte oder neue Batterie nicht in Reichweite von Kindern auf.
3. Die Inbetriebnahme des Geräts bei offener Batterieabdeckung ist zu unterlassen. Sorgen Sie zudem dafür, dass die Fernbedienung für Kinder unzugänglich aufbewahrt wird.
4. Bei versehentlichem Verschlucken suchen Sie bitte unverzüglich ärztliche Hilfe auf.

Hinweis:

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten Orten auf.
2. Laden Sie die Batterien nicht.
3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch.
4. Die Batterie sollte keiner starken Hitze wie direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.
5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

Deutsch

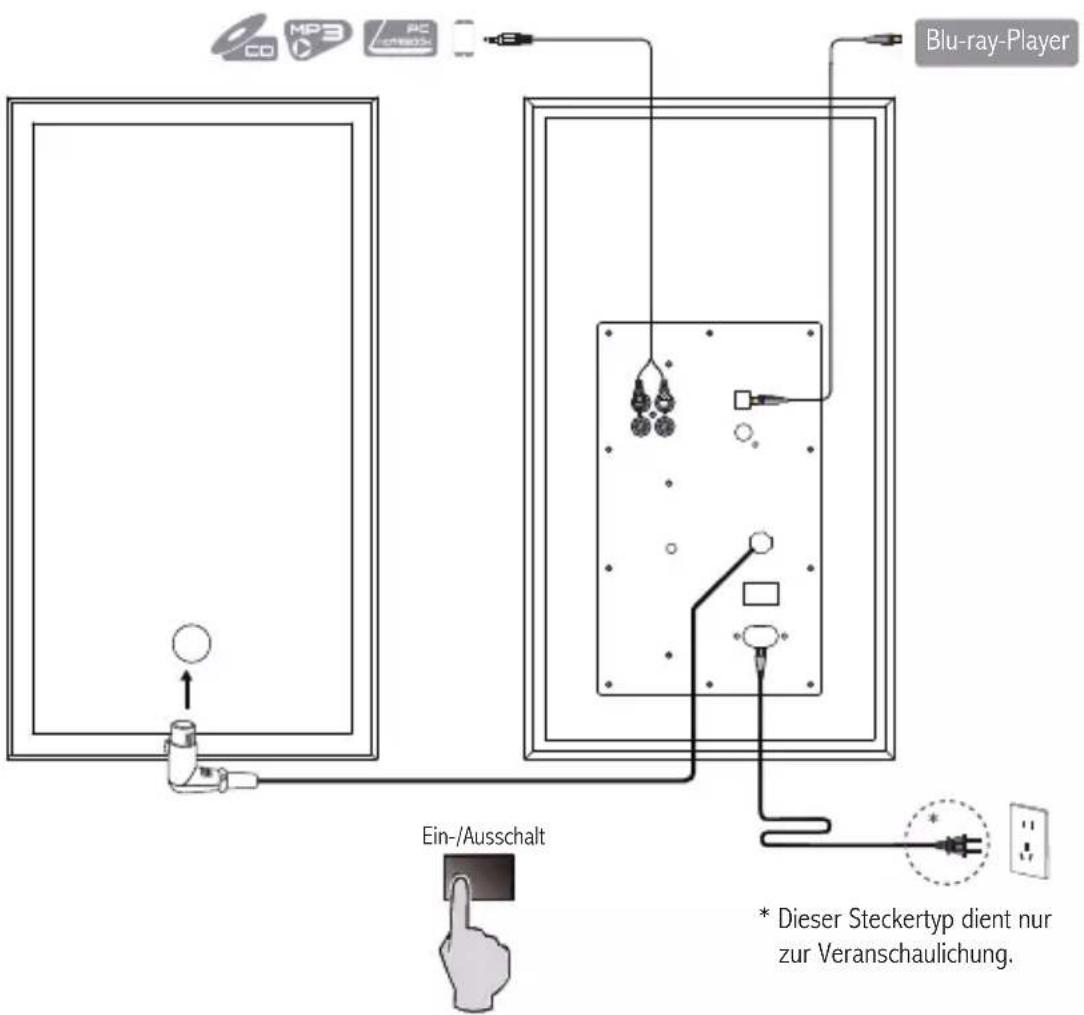

Anschluss

CO MPB PC Blu-ray-Player Ein-/Ausschalt * Dieser Steckertyp dient nur zur Veranschaulichung.

1. Verbinden Sie den Passiv-Lautsprecher mit dem Anschlusskabel vom Aktiv-Lautsprecher.
2. Verbinden Sie den Aktiv-Lautsprecher über das Netzkabel mit der Stromversorgung und schalten Sie den Netzschalter ein. Das LED-Licht leuchtet und die Lautsprecher sind betriebsbereit.
3. Verbinden Sie die Audioquellen mithilfe des entsprechenden Audiokabels.

Deutsch

Bedienungsanleitung

1. Drücken Sie entweder die Taste „LINE 1“ oder „LINE 2“ auf der Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Lautsprecher, um den Eingangsmodus Line In 1 oder Line In 2 auszuwählen. Im Modus Line In 1 blinkt die grüne LED einmal und im Modus Line In 2 blinkt sie zweimal auf.
2. Schließen Sie die Audioquelle (Mobiltelefon, Tablet usw.) über ein 3,5-mm-RCA-Audiokabel an die Eingangsanschlüsse Line In 1 oder Line In 2 (Beachten Sie die Farbübereinstimmung) des Aktiv-Lautsprechers an.
3. Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein.

Optischer Modus

1. Drücken Sie entweder die Taste „OPT“ auf der Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Lautsprecher, um den optischen Modus auszuwählen. Die LED leuchtet nach der Auswahl rot.
2. Schließen Sie die Audioquelle (Set-Top-Box, Blu-ray-Player usw.) über das Glasfaser-Eingangskabel an den optischen Eingang des Aktiv-Lautsprechers an.
3. Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein.

Koaxialer Modus

1. Drücken Sie entweder die Taste „COAX“ auf der Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Lautsprecher, um den koaxialen Modus auszuwählen. Die LED leuchtet nach der Auswahl orange.
2. Verbinden Sie die Audioquelle mittels Koaxialkabel (Koaxialkabel nicht im Lieferumfang enthalten) mit dem Koaxial-Eingang des Aktiv-Lautsprechers.
3. Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein.

Hinweis:

Im optischen/koaxialen Modus funktionieren nur die üblichen PCM-Audiosignale (44,1KHz/48KHz/96KHz).

Deutsch

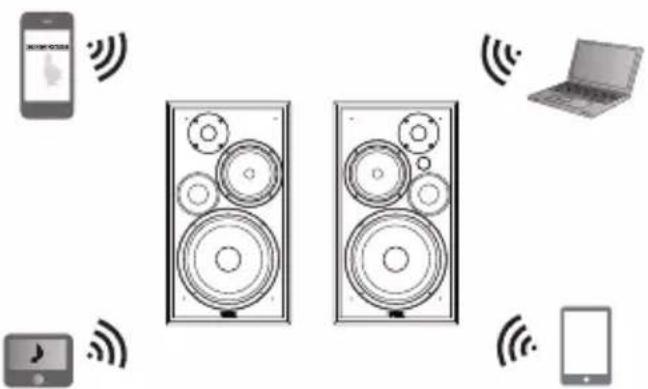

Bluetooth-Funktion

Bluetooth®

1. Drücken Sie entweder die Taste „ ^28 “ auf der Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Lautsprecher, um den Bluetooth-Modus auszuwählen. Die LED leuchtet nach der Auswahl blau.
2. Lassen Sie Ihr Bluetooth-Gerät nach Geräten in der Nähe suchen und wählen Sie „EDIFIER R2750DB“.
3. Der PIN-Code zur Verbindung, falls erforderlich, lautet „0000“.
4. Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein.
5. Zum Trennen der Bluetooth-Verbindung, drücken Sie entweder die Taste „ ✝“ auf der Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Lautsprecher.

Hinweis:

1. Um in den Genuss aller Bluetooth-Funktionen dieses Produkts zu kommen, stellen Sie bitte sicher, dass Ihr mobiles gerät ein A2DP-Profil hat.
2. Die Bluetooth-Konnektivität und Kompatibilität kann zwischen verschiedenen Quellgeräten abhängig von den software-versionen der Quellgeräte variieren.

Technische Daten

Leistung: R/L (Hochtöne): 14W+14W

R/L (Mitteltöne): 14W+14W

R/L (Bass): 40W+40W

Frequenzgang: 45 Hz bis 20 KHz

Eingangsart: Line-In 1/Line-In 2/Optische/Koaxiale/Bluetooth Eingänge

EU-Konformitätserklärung

Frequenzband: 2.402GHz \~ 2.480GHz

RF Ausgangsleistung: ≤ 13 dBm (EIRP)

Keine Nutzungseinschränkungen vorhanden.

Fehlerbehebung

Kein Ton

• Überprüfen Sie, ob die Stromanzeigeleuchte AN ist.
• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.
• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautsprechers korrekt eingestellt sind.
• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.

Keine Verbindung über Bluetooth möglich

• Stellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Durch Drücken und Halten „ ✉“ im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu sämtlichen Bluetooth-Geräten unterbrochen werden.
• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca. 10m; bitte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.
• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her.

Der R2750DB lässt sich nicht einschalten

- Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Aus den Lautsprechern wird ein Rauschen ausgesendet

- Lautsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor.

Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.

USA und Kanada: [e-mail]

Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch).

Deutsch

Für weitere Informationen besuchen Sie bitte unsere Website:

www.edifier.com

@Edifier_Global @Edifier_Global@Edifierglobal

Modell: EDF100049

Edifier International Limited

P.O. Box 6264

General Post Office

Hong Kong

Tel: [phone]

Fax: [phone]

www.edifier.com

© 2022 Edifier International Limited. Alle Rechte vorbehalten.

Gedruckt in China

HINWEIS:

Aufgrund notwendiger technischer Verbesserungen und Systemaktualisierungen können die hierin enthaltenen Informationen jederzeit und ohne vorherige Ankündigung geändert werden.

Produkte von EDIFIER werden für verschiedene Anwendungen entsprechend angepasst. Die in dieser Bedienungsanleitung verwendeten Fotos und Abbildungen können sich von denen des tatsächlichen Produkts geringfügig unterscheiden.

Bei vorhandenem Unterschied ist das tatsächliche Produkt maßgeblich.
