Produkttyp	Aktiver Lautsprecher (verstärkter Lautsprecher) mit passivem Lautsprecher
Ausgangsleistung	21 W + 21 W
Frequenzgang	55 Hz - 20 kHz
Stromversorgung	Netzteil (integriertes Netzkabel)
Audioeingänge	Optisch, Koaxial, Line 1 (RCA), Line 2 (RCA), Bluetooth
Drahtlose Konnektivität	Bluetooth (A2DP), Reichweite 10 m
Bedienelemente	Hauptlautstärke, Eingangsauswahl, Höhenregelung, Bassregelung
Fernbedienung	Ja, CR2032-Batterie enthalten
LED-Anzeigen	Rot (optisch/koaxial), Blau (Bluetooth), Grün (Line)
Pflege und Reinigung	Gerät abziehen, mit einem trockenen Tuch und bei Bedarf mit einem milden Reinigungsmittel reinigen; keine Lösungsmittel verwenden
Sicherheitshinweise	Gehäuse nicht öffnen, nicht Wasser oder Hitze aussetzen, ausreichend belüften, nur in Innenräumen verwenden
Ersatzteile und Zubehör	Fernbedienung, Lautsprecherkabel, RCA-RCA-Kabel, RCA-3,5-mm-Kabel, optisches Kabel, Bedienungsanleitung
Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile; wenden Sie sich an ein autorisiertes Service-Center
Marke	Edifier
Modell	R1380DB

Häufig gestellte Fragen - R1380DB EDIFIER

Wie verbinde ich den Lautsprecher über Bluetooth?

Drücken Sie die Lautstärke-/Eingangstaste oder die Bluetooth-Taste auf der Fernbedienung, um in den Bluetooth-Modus zu wechseln. Die blaue LED leuchtet auf. Aktivieren Sie Bluetooth auf Ihrem Quellgerät und suchen Sie nach 'EDIFIER R1380DB'. Verbinden Sie sich. Zum Trennen halten Sie die Bluetooth-Taste auf der Fernbedienung 2 Sekunden lang gedrückt.

Warum gibt es keinen Ton?

Überprüfen Sie, ob der Lautsprecher eingeschaltet ist und die Lautstärke ausreichend ist. Stellen Sie sicher, dass die Audiokabel richtig angeschlossen sind und der ausgewählte Eingang mit der Quelle übereinstimmt. Überprüfen Sie auch, ob die Audioquelle ein Signal ausgibt (versuchen Sie es mit einem anderen Gerät).

Wie verwende ich den optischen oder koaxialen Eingang?

Drücken Sie die Taste 'OPT' oder 'COAX' auf der Fernbedienung (oder die Lautstärke-/Eingangstaste), um den entsprechenden Modus auszuwählen. Die LED wird rot. Schließen Sie ein optisches Kabel (mitgeliefert) oder ein Koaxialkabel (nicht mitgeliefert) zwischen Ihrer Quelle und dem Lautsprecher an. Es werden nur PCM-Signale mit 44,1/48 kHz unterstützt.

Wie stelle ich Höhen und Tiefen ein?

Verwenden Sie die Regler für Höhen (Treble) und Tiefen (Bass) an der Seitenwand des aktiven Lautsprechers. Drehen Sie sie, um den Klang nach Ihren Wünschen anzupassen.

Die Fernbedienung funktioniert nicht. Was tun?

Ersetzen Sie die Batterie (CR2032), indem Sie den Deckel des Batteriefachs in Pfeilrichtung drehen. Stellen Sie sicher, dass Sie sich in weniger als 7 Metern Entfernung befinden und der Infrarotsensor nicht blockiert ist. Setzen Sie die Fernbedienung keiner Hitze oder Feuchtigkeit aus.

Wie reinige ich den Lautsprecher?

Ziehen Sie den Lautsprecher vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes, mildes Reinigungsmittel. Verwenden Sie niemals chemische Lösungsmittel (Alkohol, Benzin).

Kann ich zwei Audioquellen gleichzeitig anschließen?

Ja, der Lautsprecher verfügt über mehrere Eingänge (Line 1, Line 2, optisch, koaxial, Bluetooth). Sie können mehrere Quellen anschließen, aber es kann immer nur eine gehört werden: Wählen Sie den gewünschten Eingang mit dem Auswahltaster aus.

Wie groß ist die Bluetooth-Reichweite?

Die effektive Reichweite beträgt etwa 10 Meter ohne Hindernisse. Wände oder Störungen können diese Reichweite verringern.

Was tun, wenn der Lautsprecher ein Grundrauschen erzeugt?

Edifier-Lautsprecher geben sehr wenig Rauschen ab. Wenn ein Rauschen vorhanden ist, trennen Sie die Audiokabel. Wenn das Rauschen anhält, erhöhen Sie die Lautstärke: Wenn Sie in 1 Meter Entfernung nichts hören, ist das Produkt normal. Andernfalls überprüfen Sie die Audioquelle.

Wie verbinde ich den passiven Lautsprecher mit dem aktiven Lautsprecher?

Verbinden Sie den passiven Lautsprecher mit dem aktiven Lautsprecher über das mitgelieferte Verbindungskabel. Schließen Sie es an die mit 'Connection to passive speaker' gekennzeichneten Anschlüsse auf der Rückseite des aktiven Lautsprechers an. Beachten Sie die Polarität (rot/+).

BEDIENUNGSANLEITUNG R1380DB EDIFIER

DE Wichtige sicherheitshinweise

1.itte lesen Sie these Anweisungen sorgfaltig.Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehor.
3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung mit 0 - 35°C zu verwenden.
5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie diese Produkt weder Regen noch Feuchtigkeit aus.
6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzen.
7. Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Hezung, Herd oder andere Geräte, die Hitze entwickeln).
8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollen den Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
9. Blockieren Sie keine Luftungsöffnungen. Stecken Sie keine Gegenstände in die Luftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.
10. Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüfung zu erhögenden (mindestens 5 cm empfohlen).
11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prufen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist.
12. Bewahren Sie das mitgelieferte Zubehor und die Einzelteile (z.B. Schrauben) von Kindern entfern auf, um zu verhindern, dass diese versehentlich verschlucht werden.
13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls konnen Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt Funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.
14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab undziehen Sie zuerst den Stromstecker.
15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu

reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

Übermäßig laute Musik kann zu Gehörschäden führen.itte halten Sie die Lautstärke in einem sicheren Bereich.

Richtige Entsorgung these Products. Dieses Zeichen zeigt an, dass these Product in der gesamten EU nicht mit dem übrigen Hausmull entsorgt werden darf. Um möglich die Umwelt- oder Gesundheitsschaden durch unkontrollierte Mullentsorgung zu vermeiden, das Produkt verantwortlich recyclen, um eine nachhaltige Wiederverwendung der Materialressourcen zu fordern.itte das gebrauchte Gerat an den Rücknahme- und Sammelsystemen abgeben oder den Handler, bei dem das Produkt gkauft wurde,kontaktieren. Sie konnen das Produkt umwertgerecht recyclen.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagien, Ständer, Stativ, Halter oder Tisch benutzten. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

Wichtige sicherheitshinweise

Stromwarnung:

1. Platzieren Sie das Produkt zum einfen Einsatz in der Nähe der Steckdose.
2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnahmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdoseziehen.
4. Unter normalen Bedingungen kann sich das Netzteil erhitzen.itte sorgen Sie fur eine ausreichende Umgebungsbeluftung und halten Sie Vorsicht walten.
5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzteil.

Dieses Symbol macht den Benutzer auf die Prasenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist daraufhin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist darauf hin, dass das Produkt nur fur den Innenbereich geeignet ist.

Dieses Symbol weist daraufhin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzsteckerziehen.

Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer Geräten oder medizinischer Geräte stären.

2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden.

3. Das Produkt nicht in einer Reichweite von 20 cm in der Höhe eines Herzschrittmachers verwenden. Die Funkwellen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.

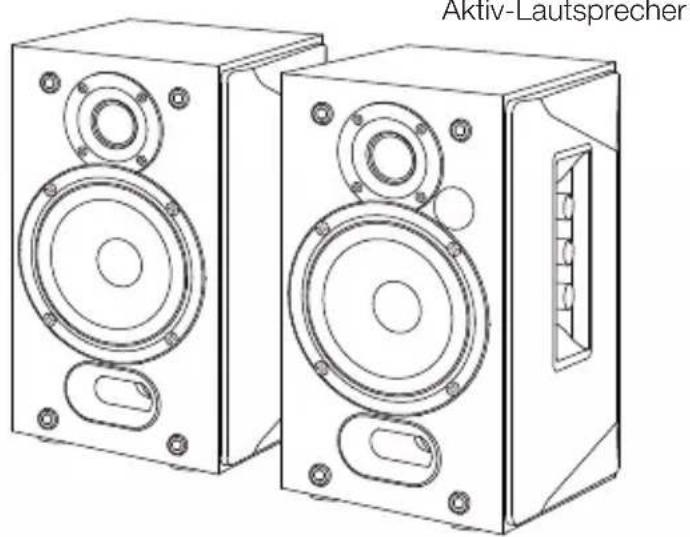

Verpackungsinhalt

Fernbedienung

Passiv-Lautsprecher

Lautsprecher-Verbindungskabel
RCA-zu-RCA-Audiokabel

3,5-mm-RCA-Audiokabel

Optisches Kabel-Toslink

Bedienungsanleitung

Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und konnen vom tatsächlichen Produkt abweichen.

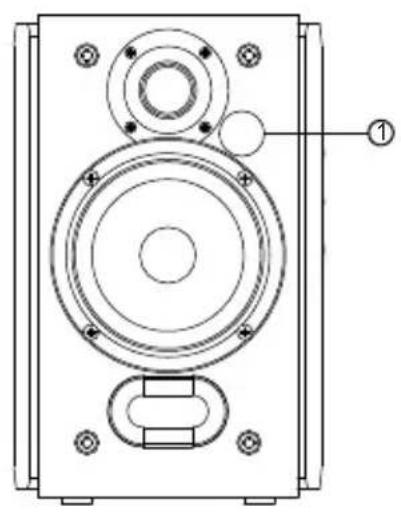

Illustrationen

1. Infrarot-Empfänger/Eingangsanzeige

Rot: Optischer-/Koaxialer-Modus

Blau: Bluetooth-Modus

Grün: Line-In-1-/Line-In-2-Modus

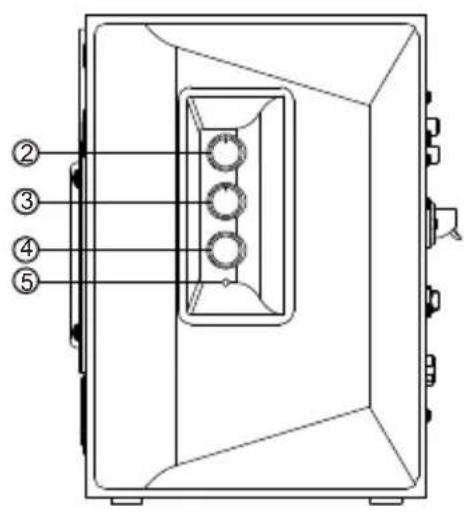

1. Hochtonregler
2. Bassregler
3. Master-Lautstärkeregler / Eingangsauswahl

Drücken: Eingangsmodusschalter

(Line-In-1-Eingang >Line-In-2-Eingang >Optisch >

Koaxial → Bluetooth)

Gedrück halten: Standby-Modus

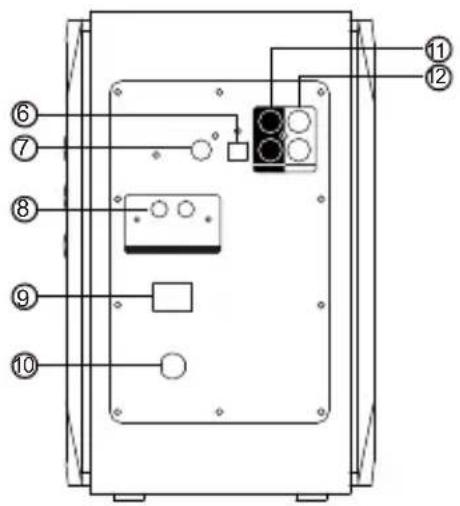

1. Betriebsanzeige
2. Optischer Eingang
3. Koaxialer Eingang
4. Verbindung zum Passiv-Laatsprecher herstellen
5. Ein-/Ausschalter
6. Stromkabel
7. Line-In-1-Eingang
8. Line-In-2-Eingang

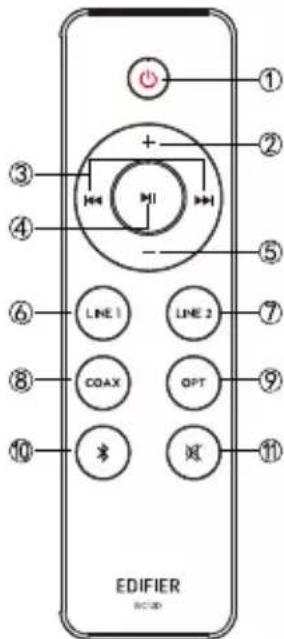

Fernbedienung

1. Ein-/Ausschalter
2. Lauter stellen
3. Vorheriger Titel/Nächster Titel (Bluetooth-Modus)
4. Pause/Wiedergabe (Bluetooth-Modus)
5. Leiser stellen
6. Line-In-1-Modus
7. Line-In-2-Modus
8. Koaxialer-Modus
9. Optischer-Modus
10. Bluetooth-Modus
    Zur Verbindungstrennung der Bluetooth-Geräte drücken und halten
11. Stummschaltung

Batterieinstallation und -austausch Batterieabdeckung in Pfeilrichtung drehen und abnehmer. Die CR2032-Batterie ordnungsgemäß in das Batteriefach einsetzen und die Batterieabdeckung wieder schreiben.

WARNING!

1. Batterie nicht verschlucken; bei Verschlucken besteht Verzungsgefahr.
2. Das Produkt wird inklusive einer Knopfbatterie gefelwert. Das Verschlucken dieser Batterie kann zu Verletzungen oder zum Tod führen. Bewahren Sie diealte oder neue Batterie nicht in Reichweite von Kindern auf.
3. Die Inbetriebnahme des Gerats bei offener Batterieabdeckung ist zu unterlassen. Sorgen Sie zudem davon, dass die Fernbedienung für Kinder unzugänglich aufbewährt wird.
4. Bei versehentlichem Verschlucken suchen Sieitte unverzuglich arztliche Hilfe auf.

Hinweis:

1. Bewahren Sie die Fernbedienung nicht an freißen und feuchten Orten auf.
2. Laden Sie die Batterien nicht.
3. Entnahmen Sie die Batterien bei längerem Nichtgebrauch.
4. Die Batterie sollte keiner starken Hitze wie direkter Sonneneinstrahlung, Feuer oder Ahnlichem ausgesetzt sein.
5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

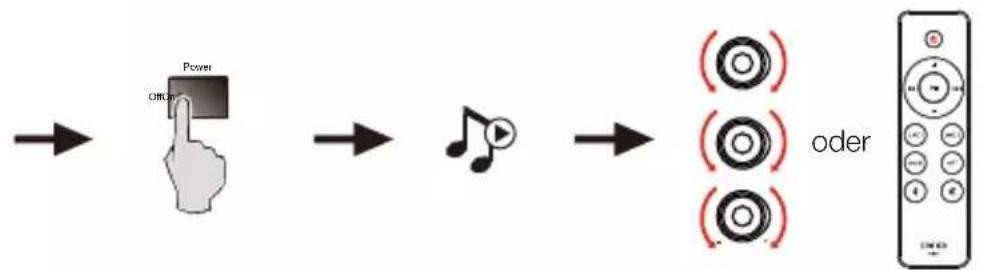

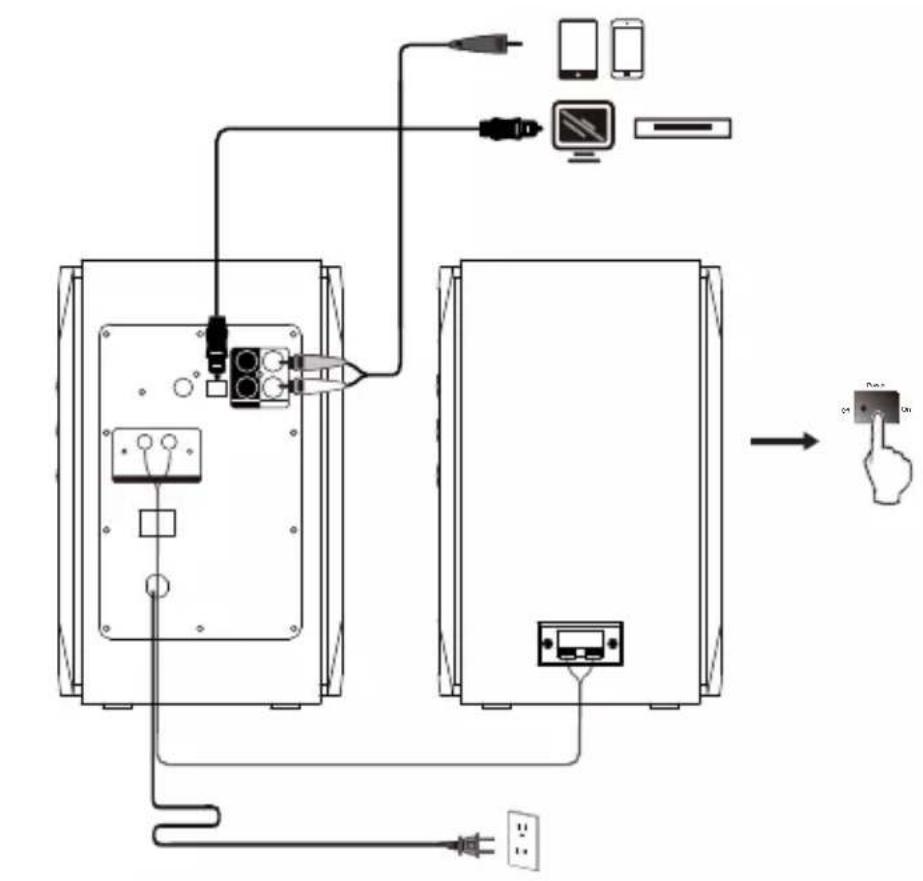

Anschlüsse

Line-In-Modus

• Drücken Sie die Taste „LINE1“/„LINE2“ auf der Fernbedienung oder drücken Sie die Taste „volume/Input“ auf der Seitenwand des Aktiv-Lautsprechers, um zum Line-In-Modus zu wechseln, wonach die grüne LED leuchtet.
• SchlieBen Sie die Audioquelle (Mobiletelefon, Tablet usw.) über ein Audiokabel an die Eingangsanschlüsse „Line In 1" oder „Line In 2" (Farbübereinstimmung beachten) auf der Rückseite des Aktiv-Lautsprechers an.
• Spieler Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen ihren Wünschen an.

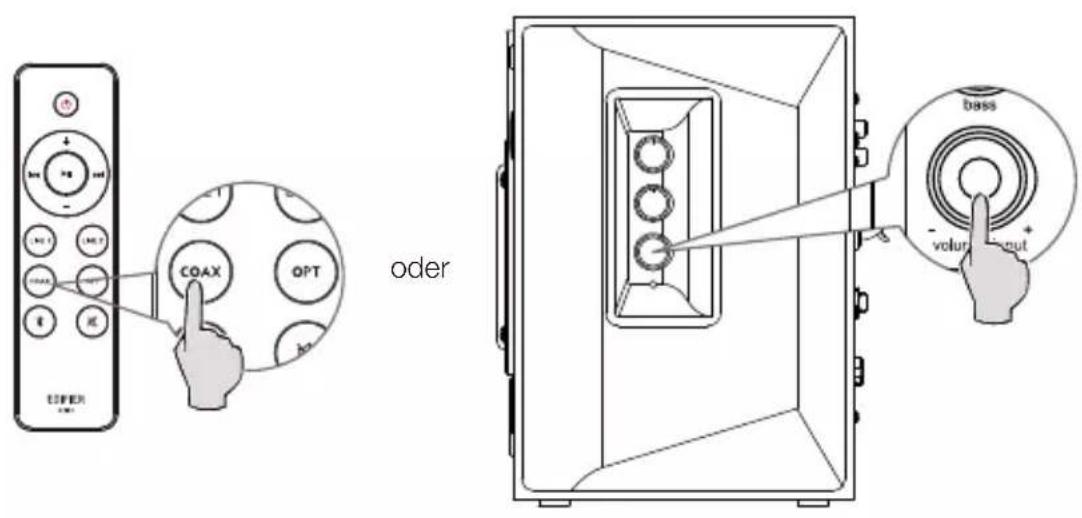

Optischer-/Koaxialer-Modus

• Drücken Sie die Taste „COAX“/„OPT“ auf der Fernbedienung oder drücken sie die Taste „volume/input“ auf der Seitenwand des Aktiv-Lautsprechers, um zum Optischer-/Koaxialer-Modus zu wechseln, wonach die rote LED leuchtet.
• SchlieBen Sie die Audioquelle (Set-Top-Box, Blu-ray-Player usw.) über das Optisches Kabel-Toslink oder Koaxialer Kabel an den Eingang „OPT“/„COAX“ auf der Rückseite des Aktiv-Lautsprechers an (Koaxialer Kabel nicht enthalten).
• Spieler Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen ihren Wünschen an.

Hinweis:

Im Optischer-/Koaxialer-Modus Funktionieren nur die üblichen PCM-Audiosignale (44,1KHz/48KHz).

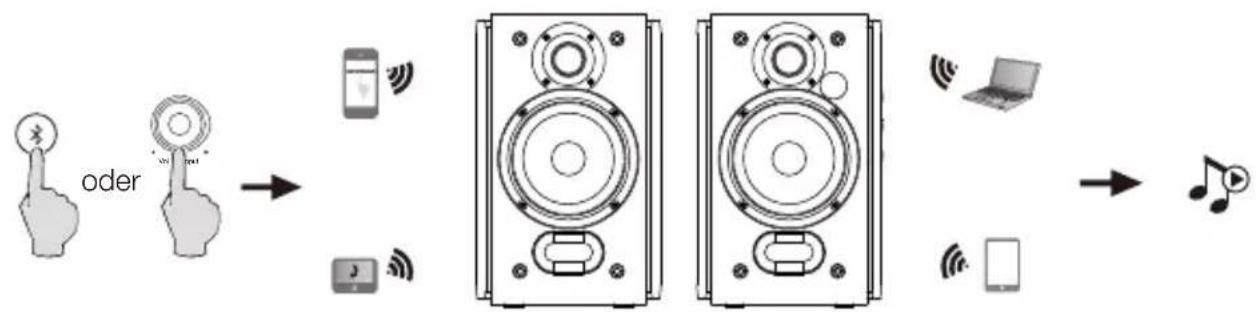

Bluetooth-Modus

Bluetooth

• Drücken Sie die Taste „“ auf der Fernbedienung oder drücken Sie die Taste „volume/input“ auf der Seitenwand des Aktiv-Lautsprechers, um zum Bluetooth Modus zu wechseln, wonach die blau LED leuchtet.
• Auf Ihrm Bluetooth-Gerät nach „EDIFIER R1380DB" suchen und die Verbindung herstellen.
• Spielien Sie Musik auf dem angeschlossenen Gerät ab und passen Sie die Einstellungen ihren Wünschen an.
• Halten Sie zum Trennen von Bluetooth die Taste „“ 2 Sekunden lang gedrückt.

Hinweis:

• Um alle Bluetooth-Funktionen nutzen zu konnen, muss Ihr Mobilgerät die Profile A2DP (Advanced Audio Distribution Profile(Fortgeschrittenes Audio-Verteilungsprofil)) unterstützen.
• Bluetooth-Konnektivität und Kompatibilität können je nach Gerät und Softwareversion abweichen.
• Der PIN-Code zur Verbindung, falls erforderlich, lautet „0000".

Technische Daten

Leistung: 21W+21W

Frequenzgang: 55Hz-20KHz

Audioeingänge: Optischer, Koaxialer, Line-In, Bluetooth

Fehlerbehebung

Kein Ton

• Überprüfen Sie, ob der Laufsprecher EINGESCHALTET ist.
• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.
• Sorgen Sie damit, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Laufsprechers korrekt eingestellt sind.
• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.

Keine Verbindung über Bluetooth möglich

• Stellen Sie sicher, dass der Laufsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Durch Drücken und Halten „ im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu tatsächlichen Bluetooth-Geräten unterbrochen werden.
• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca.10m;itte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.
• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her.

Der R1380DB lässt sich nicht einschalten

• Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Aus den Laufsprechern wird ein Rauschen ausgesendet

• Lautsprecher von EDIFIER erzeugen ein ginges Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Soltte in einem Abstand von einem Meter zum Lautsprecher kein Gerausch zu vernehmen sein, dann liegt bei diesen Produkt kein Problem vor.

Um mehr über EDIFIER zu erfahren, besuchen Sieitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sieitte auf die entsprchende Website Ihres Landes unter www.edifier.com und schauen Si im Abschnitt Garantiebestimmungen nach.

USA und Kanada: [e-mail]

Südamerika: Besuchen Sie für örtliche Kontaktinformationenitte www.edifier.com (Englisch) oder www.ediferla.com (Spanisch/Portugiesisch).

@Edifier_Global @Edifier_Global@Edifierglobal

Modell: EDF100035

Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong

Tel: [phone]

Fax: [phone]

www.edifier.com

© 2021 Edifier International Limited. Alle Rechte vorbehalten.

Gedruckt in China

HINWEIS:

Aufgrund notwendiger technischer Verbesserungen und Systemaktualisierungen können die hierin enthaltenen Informationen jederzeit und ohne vorherige Ankündigung geändert werden.

Produkte von EDIFIER werden für verschiedene Anwendungen entsprechend angepasst. Die in dieser Bedienungsanleitung verwendeten Fotos und Abbildungen können sich von denen des tatsächlichen Produkts gingefüglich untersicken.

Bei vorhandenem Unterschied ist das tatsächliche Produkt maßgeblich.
