BEDIENUNGSANLEITUNG R1800BT EDIFIER

Manual Edition 1.1, Sep. 2015 IB-200-R1800B-02

EDIFIER

R1800BT

Multimedia Speaker

Edifier International Ltd., Suite 1610

Wichtige Sicherheitshinweise Den Karton auspacken

WARNUNG: Um das Risiko von Feuer oder Stromschlag zu vermeiden, dieses Gerät keinem Regen oder Feuchtigkeit aussetzen.

Vielen Dank, dass Sie sich für ein Produkt von Edifier entschieden haben. Seit Generationen liefern wir bei Edifier aktive Lautsprecher zur Zufriedenheit unserer Kunden, selbst mit den höchsten Anforderungen. Dieses Produkt kann an Unterhaltungslektronik. Computer oder Heimkino angeschlossen werden und liefert einen hervorragenden Sound. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme, um das Beste aus dem Produkt herauszuholen.

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät Fin, die zu Stromschlag führen kann.

Zur Vermeidung von Stromschlag Gerätegehäuse nicht öffnen. Es befinden sich keine vom Verbraucher wartharen Tele im Intern des Geräts. Reparatur und 'Nartung nur durch Fachpersonal.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedierungs- und Martungsanleitungen hin.

1. Bitte die gesamte, nachstehende Anleitung lesen.
2. Bitte diese Anleitung für zukünftiges Nachschlagen sorgfältig aufbewahren.
3. Bitte alle Sicherheitswamungen beachten.
4. Bitte laut Anweisungen des Herstellers installieren
5. Das System nicht in der Nähe von Wasser betreiben und nicht in Flüssigkeiten lauchen oder Flüssigkeiten in das System gegeben.
6. Nur mit einem trockenen auch reingen.
7. Die Öffnungen des Systems nicht blockeren und niemals Gegenstände in die Luftungsschätze oder Öffnungen drücken. Zum Vermeiden von Brangefahr oder Gefährdungen durch Strom muss, und um das System geniengend Raum für nachgemäße Luftung (fringelassen werden
8. Das System nicht in der Nähe von Wärmsquellen aufstellen, wie z B. Heizungen, Hard und direkte Sondereprachtung.
9. Den genolten Stecker nicht misspräuchlich verwenden.
10. Das Netzkabel schützen.
11. Nur Zubehör/Zubehörteile vom Hersteller verwenden.
12. Für zusätzlichen Schutz bei Gewittern Netzstecker ziehen.
13. Wartung ist erforderlich, wenn Stromkabel oder Stecker beschädigt sind, wenn Flüssigkeit oder sonstige Gegenstände in das Gerät gelangt sind, wenn es Regen oder Feuchtigkeit ausgesetzt wurde oder wenn das System aus einer bestimmten Entfernung fallen gelassen wurde. Bitte sämliche Reparaturen nur von qualifiziertem Servicepersonal durchführen lassen.
14. Bei längerer Nichtberutzung Netzstecker ziehen.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden dort. Um mögliche Umwelt- oder Gesundheitssch den durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyclein, um eine nachhaltige Wederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyclein.

Bei diesem Gerät handelt es sich um ein Klasse II Elektrogerät mit doppelter Isolierung. Es wurde so konstruiert, dass eine Sicherheits-Masseverbindung nicht erforderlich ist.

25

Deutsch

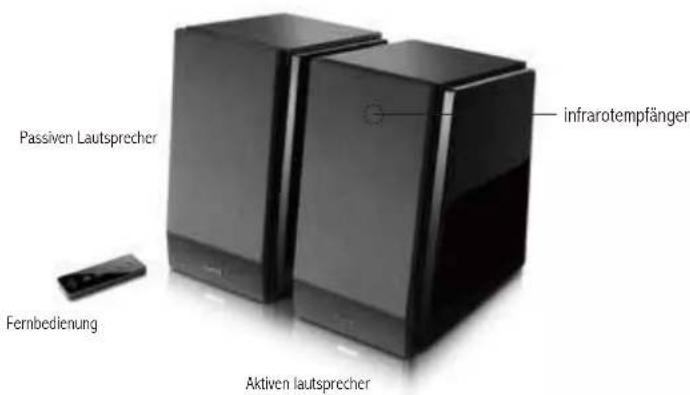

Verpackungsinhalt:

Passiven Lautsprecher Fernbedienung infrarotempfänger Aktiven lautsprecher

2RCA~2RCA Lautsprecher-Anschlusskabel Audioanschlusskabel (3.5mm zu Doppel-RCA) Lautsprecherkabel

26 Deutsch

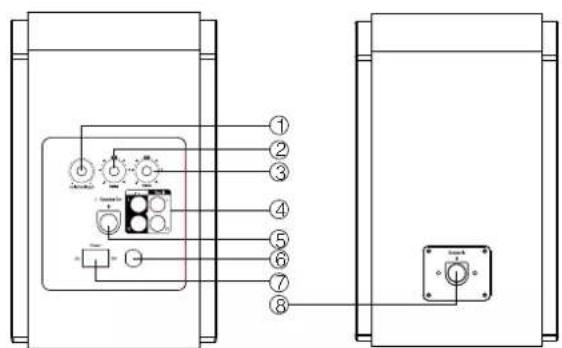

Produktabbildungen Abbildungen

① Lautstärkeregler
Line in /Bluetooth: Einmal drücken
② Bassregler
③ Höhenregler
④ Audioeingänge
⑤ Lautsprecherausgang
⑥ Netzkabel
⑦ Netzschalter
⑧ Anschluss für Lautsprecherverbindungskabel
⑨ Status-LED
Grün: Line in
Blau: Bluetooth

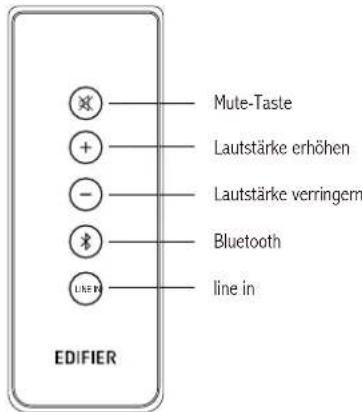

Fernbedienung

Mute-Taste Lautstärke erhöhen Lautstärke verringem Bluetooth line in EDIFIER

Batterie: Bitte beachten Sie die Abbildung, um das Batteriefachzu öffnen. Legen Sie eine CR 2025 Batteriein und schließen Siedas Fach.

1. Legen Sie die Fembedienung nicht an warme oder feuchte Orte.
2. Laden Sie die Batterien nicht auf.
3. Bei längerem Nichtgebrauch der Fembedienung bitte die Batterien entfemen.
4. Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer, usw., ausgesetzt werden.

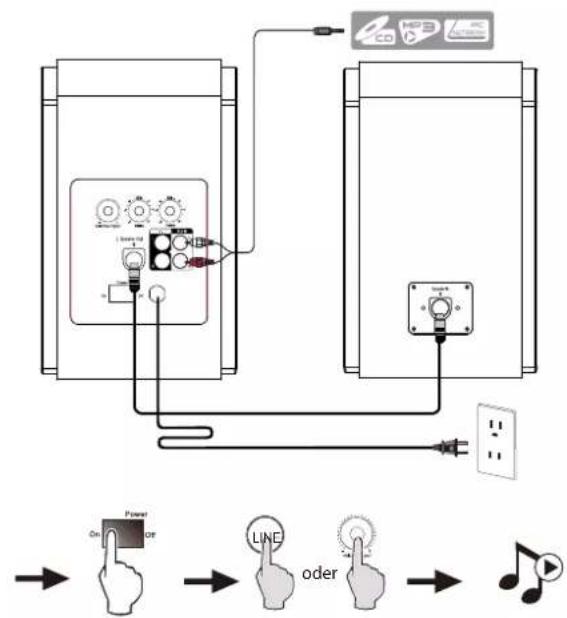

Konnektivität & Betriebsanleitung Konnektivität & Betriebsan

29

Deutsch

1

①Suchen und wählen Sie an Ihrem Gerät (Handy, Tablet, MP3/MP4-Player, usw.) „EDIFIER R1800BT“.
②Koppeln Sie Ihr externes Gerät mit „EDIFIER R1800BT“.
③Starten Sie an Ihrem Gerät die Wiedergabe und stellen Sie die Lautstärke entsprechend ein.
①Bluetooth trennen: Gedrückt halten

Hinweis:

1. Beachte: Bluetooth-Konnektivität und-Kompatibilität kann abhängig von den Software-Versionen der Quellgeräte für verschiedene Quellgeräte unterschiedlich sein.
2. Um die vollständigen Bluetooth-Funktionen dieses Produkts nutzen zu können, stellen Sie bitte sicher, dass Ihr Mobilgerät das A2DP.
3. Der PIN-Code für die Verbindung lautet „0000“, wenn erforderlich.

30

Deutsch

Technische daten Problemehebung

Ausgangsleistung: RMS 16W x 2 (Höhen) + 19W × 2 (Bass)

Signal-Rausch-Verhältnis: ≥85dBA

Verzerrung: ≤0.5%

Frequenzbereich: 60Hz \~ 20KHz (+/-6dB)

Eingangsart: PC / AUX / Bluetooth

Eingangsempfindlichkeit: PC: 700mV ± 50mV

AUX: 550mV ± 50mV

Hochtöner: Φ19mm Seidenkalotten-Hochtöner

Tieftöner: 4 Zoll (116mm)

• Prüfen Sie, ob die Lautsprecher an eine Stromquelle angeschlossen sind.
• Schalten Sie den EDIFIER R1800BT aus und anschließend wieder ein. Schließen Sie die Audioquelle erneut an.
• Achten Sie darauf, dass die Bluetooth Funktion aktiviert wurde und mit ihren Bluetooth-Geräten kompatibel ist.
• Verringern Sie den Abstand der Geräte zueinander und versuchen Sie, die Verbindung erneut herzustellen.
• Versuchen Sie mit einem anderen Bluetooth-Gerät eine Verbindung herzustellen
• Prüfen Sie, ob sich die Lautsprecher im Standby-Mocus befinden.
• Prüfen Sie, ob die Lautstärke auf minimal eingestellt ist.
• Prüfen Sie, ob das Audiokabel korrekt eingesteckt ist.
• Prüfen Sie, ob von Ihrer Audioquelle ein Audiosignal ausgeht.

Wenn Sie weitere Fragen zu EDIFIER und EDIFIER-Produkten haben... Asien, Europa, Ozeanien:

Bitte besuchen Sie unsere Webseite auf www.edifier.com, oder senden Sie eine E-Mail an den EDIFIER Support unter: [e-mail].

→ Wir belückwünschen Sie zu dem Kauf dieses FDIUR-Produktes. Wenn Sie

Fragen zu der Garantie für dieses Produkt haben, besuchen Sie bitte unsere Webseite auf www.edifer-international.com/warranty-terms.

Kanada/USA/Mexico: www.edifier.ca, E-Mail: [e-mail]

Wenn Sie es bevorzugen, können Sie uns anrufen, Gebührenfrei: 1-877-EDIFIER (334-3437) in Kanada, 1-800-688-7406 in den USA.

Südamerika: Bitte besuchen Sie unsere Webseite www.edifier.com (Englisch)

oder www.edifierla.com (Spanisch/Portugiesisch) für detaillierte lokale Kontakinformationen.t
