MANUAL DE UTILIZADOR R1800BT EDIFIER

Instruções Importantes de segurança

AVISO: Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho a chuva ou humidade. Brigado por adquirir um sistema de som multimídia Edilier. Com a atenção devida e cuidado, você terá um sistema de som multimídia para usar muitos anos, livre de problemas. Antes de operar o sistema, por favor, leia este manual completamente para oóter o melhor resultado de seu novo produto e mantenha-o em local seguro para futuras consultas.

O Simulo do relâmpago com tornato de Ilecha, dentro de um triânguo equilateral, é pretendo alertar o usuário à presença de tensão perigosa no interior do produto que pode ser de um valor suficiente para constituir periga de cheque elétrico.

Para Preservir roso de choque elétrico, não remova a tampa (ou parte traseira). Não há peças no interior do equipamento que possam ser reparadas pelo usuário.

O ponto de eucamação dentro de um triângulo equilateral e pretendida adelara usuário à presença de instruções importantes de operação e manutenção no manual que acompanha o produto.

1. Leia estas instruções.
2. Tenha em consideração todos os avisos.
3. Não utilize este aparelho perto de água.
4. Não tape as aberruras de ventilação. Instale o aparelho de acordo com as instruções do fabricante.
5. Não instale o aparelho perto de fontes de calor, como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
6. Não contorne a função de segurança da ficha polarizada ou de tipo terra. Uma ficha polarizada tem dois pernos, sendo um mais largo do que o outro. Uma ficha de tipo terra tem dois pernos e um terceiro de terra. O perno mais largo ou o terceiro perno é fornecido por motivos de segurança. Se a ficha fornecida não encaixar nas suas tomadas, consulte um electricista para substituição da ficha obsolete.
7. Proteja o cabo de alimentação de ser pisado ou trilhado, particularmente nas fichas, tomadas ou no ponto em que sal do aparelho.
8. Utilize apenas acessórios especificados pelo fabricante.
9. Desligue este aparelho da tomada durante tempestades de relâmpagos ou quando não for ser utilizado durante bastante tempo.
10. Toda a assistência técnica deve ser efectuada por pessoal qualificado. A assistência técnica é necessária quando o aparelho tiver sido danificado de alguma forma, tal como no cabo de alimentação ou ficha, tiver sido vertido líquido sobre o aparelho ou tenham caído objectos para o interior do aparelho, o aparelho tenha sido exposto a chuva ou humidade, não funcionar normalmente ou tiver caído ao chão.
11. A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.

Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ou vendido com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.

Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez disso, deve entregá-lo num ponto de recolha apropriado para a recidagem de equipamentos elétricos e eletróricos. A recolha e recidagem do seu equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a assegurar a sua recidagem de forma a proleger a saúde humana e o ambiente. Para mais informações sobre o local onde poderá entregar o seu equipamento para recidagem, contate os serviços municipalizados ou a empresa de recolha de detritos da sua área de residência, ou a loja onde adquiriu o produto.

Este equipamento é um aparelho eléctrico de Classe II ou de isolamento eléctrico. Foi desenhado de modo a não precisar de uma conexão de segurança a terra.

41

Português

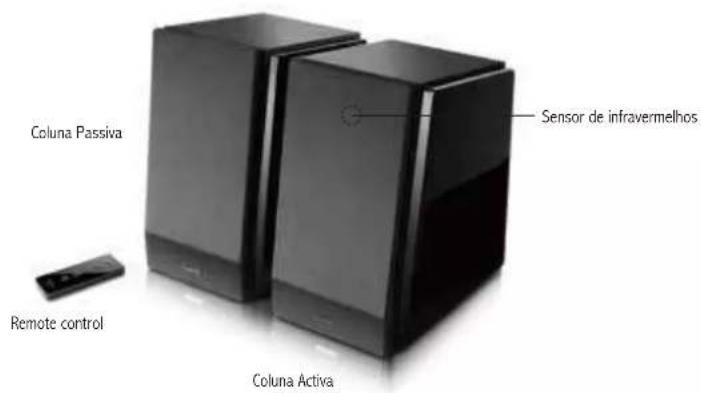

Desembalar o aparelho

Conteúdo da caixa:

Coluna Passiva Sensor de infravermelhos Remote control Coluna Activa

Cabo de áudio (RCA \~ RCA estéreo)

Cabo de ligação áudio de 3,5 mm para RCA duplo

Cabo de ligação das colunas

Manual do utilizador

42

Português

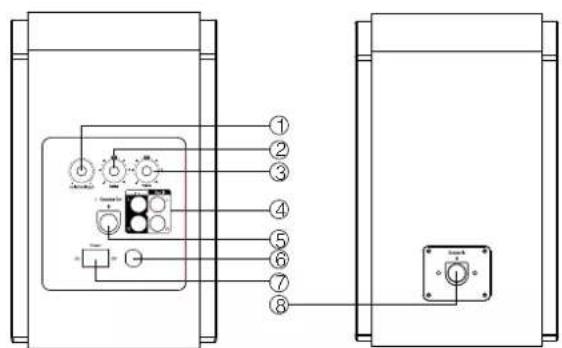

Imagens Imagens

① Botão de volume principal
Line in /Bluetooth: Pressione uma vez
② Botão de baixos
③ Botão de agudos
④ Porta de ligação de entrada áudio
⑤ Saída de altifalante
⑥ Cabo de alimentação
⑦ Botão de alimentação
⑧ Ligação à coluna ativa
⑨ Indicador luminoso
Verde: Line in
Azul: Bluetooth

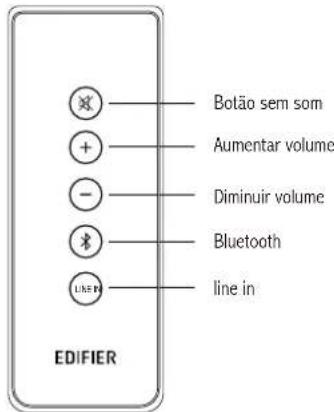

Comando à distância

Botão sem som Aumentar volume Diminuir volume Bluetooth line in EDIFIER

Bateria: Consulte a ilustração para abrir o compartimento da bateria, inserir a bateria CR 2025 e fechar o compartimento.

1. Não coloque o controle remoto em locais quentes ou húmidos.
2. Não altere a bateria.
3. Remova a bateria se não for usar o aparelho durante muito tempo.
4. A bateria não deve ser exposta a calor excessivo, tal como luz solar direta, fogo, etc.

44

Português

43 Português

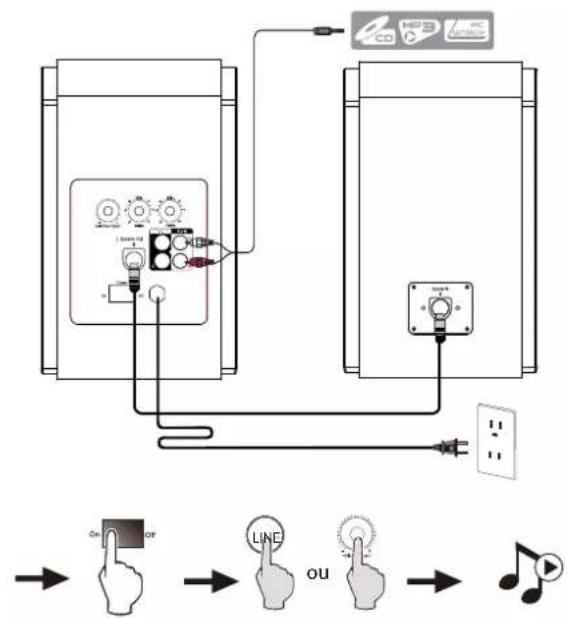

Guia de Conectividade e Funcionamento Guia de Conectividade

45 Português

funcionamento

① Defina seu dispositivo (celular, tablet, MP3/MP4 player etc.,) para procurar e selecionar "EDIFIER R1800BT".
② Emparelhe seu dispositivo com "EDIFIER R1800BT".
③ Reproduza o áudio em seu dispositivo e ajuste o volume para o nível desejado.
④ Para desconetar o Bluetooth: Pressione e segure

Nota:

1. A conectividade e compatibilidade Bluetooth poderão ser diferentes entre dispositivos de origem diferentes, dependendo das versões de software dos dispositivos de origem.
2. De modo a poder tirar todo o partido das funções Bluetooth deste produto, certifique-se de que o seu dispositivo móvel possui o perfil A2DP.
3. O código PIN da ligação é "0000", para o caso de ser pedido.

45

Português

Especificações

Potência: RMS 16W × 2 (agudos) + 19W × 2 (graves)

Relação sinal/ruído: ≥85dBA

Distorção do amplificador: ≤0,5%

Resposta em frequência: 60Hz \~ 20KHz (+/-6dB)

Unidade de agudos: Altifalante de agudos com diafragma em seda, Φ19mm

Unidade de baixos: 4 polegadas (116mm)

Resolução de problemas

• Ligue a EDIFIER R1800BT reconecte a fonte de áudio
- Certifique-se que a função Bluetooth está ativa no seu dispositivo
- Verifique se a tomada está inserida corretamente na energia
- Ligue o Sistema e então reconecte a fonte de áudio
- Confirme que o equipamento está ligado e não está no modo STBY.
- Verifique se o volume está alto.
- Verifique as conexões de entrada de áudio
- Certifique-se que a fonte de áudio está funcionando corretamente

Obrigado por adquirir um produto EDIFIER. Para obter informações de garantia em relação a sua aquisição visite www.edifier.com.br Entre em contato através do e-mail : [e-mail] ou por pelo telefone: 0800 940-6001
