BEDIENUNGSANLEITUNG R101BT EDIFIER

Manual Edition 1.1, Nov. 2017 IB-200-R0101B-03

EDIFIER

Wichtige sicherheitshinweise Wichtige sicherheitshinweise

1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35 C zu verwenden.
5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.
6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Sortzwasser aussetzen.
7. Dieses Produkt nicht in der Nähe einer Wärnequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln).
8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schätze. Dies kann zu einem Brand oder elektrischem Schlag führen.
10. Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen).
11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stocker zur Buchse passt und in die richtige Richtung weist.
12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.
13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Rogen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durin einen autorisierten Reparaturdienst erfolgen.
14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker.
15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikale, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

Übermäßig laute Musik kann zu Gehörschäden führen. Bille halten Sie die Laufstärke in einem sicheren Bereich,

Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmilli entsorgt werden darf. Uni mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte

Müllentsorgung zu vermeiden, das Produkt verantwortlich recyclin, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyclin.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Statv, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

25 Deutsch

Stromwarnung:

1. Stellen Sie das Gerät in der Nähe der Steckdose ab,
2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Stockdose zichen.
4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüfung und lassen Sie Vorsicht walten.
5. Sicherheits-Wamhinweise auf dem Genäuse oder an der Untersite des Produkts oder am Netzteil.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer, das Gehäuse des Produks nicht zu zerlogen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Tele gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppet isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzstecker ziehen.

Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer Geräten oder medizinischer Geräte stören.
2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatislerter Geräte verwenden.
3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwelen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.

26

Deutsch

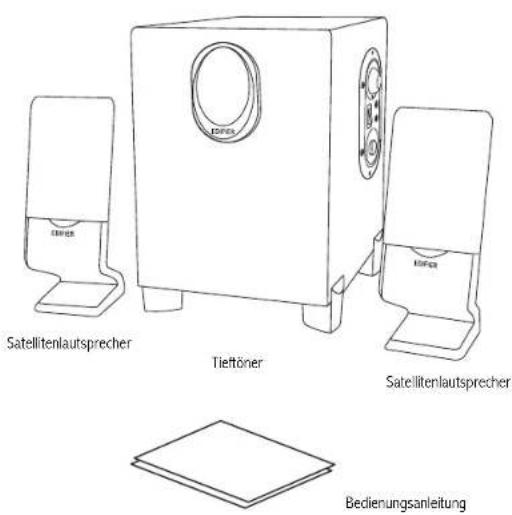

Was ist im Lieferumfang enthalten

Schachtelinhalt:

27 Deutsch

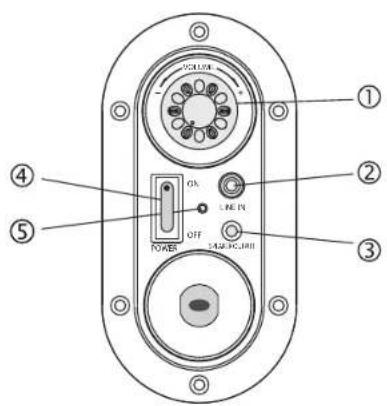

Basisbetrieb

① ② ③ ④ ⑤ POWER OFF LINE IV CAB-DC-DRB

1. Master-Lautstärkeregler
   Drücken Sie: Audioquellenauswahl AUX-Bluetooth
   Halten Sie die Taste gedrückt, um den Bluetooth-Anschluss zu trennen (Bluetooth-Modus)
2. Audioeingang:
3. Audioausgang (an Satellitenlautsprecher anschließen)
4. Ein-/Ausschalter
5. Anzeige

Grün: AUX-Modus

Blau: Bluetooth-Modus

28

Deutsch

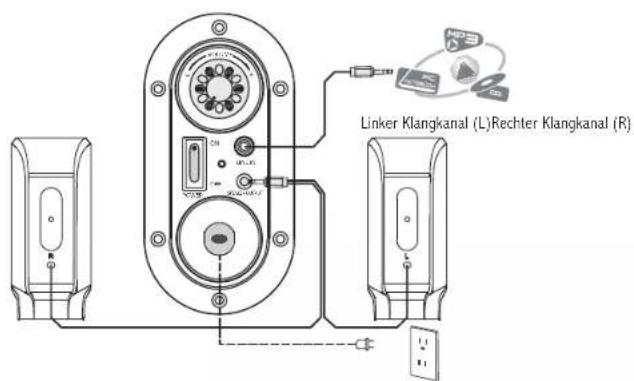

Verbindung Bluetooth-Verbindung

Linker Klangkanal (L)Rechter Klangkanal (R)

Anschluss Ihrer Lautsprecher

Das 3,5 mm lange Kabel der Satellitenlautsprecher mit dem Audio-Ausgang des Tieftöners verbinden.

Mit Audioquelle verbinden

1. Den "Master-Lautstärkeregler" drücken, um den AUX-Modus einzuschalten; die Anzeige leuchtet grün.
2. Mithilfe des 3,5 mm langen Audiokabels am Tieföner mit der Audioquelle (z.B. Handy, Tablet, PC etc.) verbinden.

Musikwiedergabe

1. Den Netzschalter für den Wiedergabemodus einschalten; die Anzeige leuchtet jetzt auf.
2. Den "Master-Lautstärkeregler" verwenden, um die geeignete Lautstärke zu wählen.

29 Deutsch

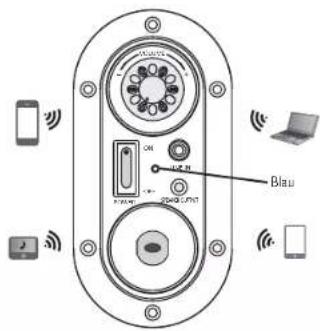

OBL Blau

1. Den "Master-Lautstärkeregler" auf dem Tieftöner drücken, um den Bluetooth-Modus zu wählen; die Anzeige leuchtet blau.
2. Das Bluetooth-Gerät einschalten, um nach "EDIFIER R101BT" zu suchen und die Verbindung herzustellen.
3. Der Pin-Code ist "0000", falls dieser benötigt wird.

2"

Trennung der Bluetooth-Verbindung: Den "Master-volume control"-Drehknopf ca. 2 Sekunden lang gedrückt halten. Musikwiedergabe: zur Musikwiedergabe die Bluetooth-Verbindung wiederherstellen

Hinweis:

1. Bluetooth-Konnektivität und Kompatibilität können je nach Softwareversion oder Quellgerät abweichen.
2. Um in den Genuss aller Bluetooth-Funktionen dieses Produkts zu kommen, stellen Sie bitte sicher, dass Ihr mobiles Gerät ein A2DP-Profil hat.

30 Deutsch

Technische Daten

Leistung: R/L (Hochtöne): 2W+2W SW: 4,5W

Geräuschpegel: 25 dB (A)

Frequenzgang: 50 Hz bis 20 kHz

Empfindlichkeit AUX-Eingang: R/L: 500±50mV SW: 350±20mV

Bluetooth-Engang: R/L: 450±50mFFs SW: 320±20mFFs

Hochtöner: 50×90mm

Bass-Ireiber: 4 Zoll (106 mm)

Eingang: AUX/Bluetooth

Frequenzband: 2.402GHz - 2.480GHz

RF Ausgangsleistung: 20 dBm (EIRP)

Keine Nutzungseinschränkungen vorhanden.

31

Deutsch

Fehlerbehebung

Problem	Lösung
Kein Ton	• Überprüfen Sie, ob die Stromanzegeleuchte AN ist.
	• Versuchen Sie entweder über den Master Lautstärkeregler oder die Fernbedierung die Lautstärke zu erhöhen.
	• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabestinstellungen des Lautsprichers korrekt eingestellt sind.
	• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.
Keine Verbindung über Bluetooth möglich	• Stellen Sie sicher, dass der Lautspricher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt.Durch Drücken und Halten des Lautstärkeregiers im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu sämtlichen Bluetooth-Geräten unterbrochen worden.
	• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca. 10m: bitte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.
	• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her.
Der R101BT lässt sich nicht einschalten	• Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Uni mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes

unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.

Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifieria.com (Spanisch/Portugiesisch).
