R1700BTs - Alto-falante EDIFIER - Manual de utilização gratuito

Tipo de produto	Caixa acústica ativa de 2 vias
Marca	Edifier
Modelo	R1700BTs
Potência de saída	Agudos: 15W+15W, Médios e graves: 18W+18W
Resposta de frequência	52 Hz - 20 kHz
Fontes de áudio	Entrada de linha 1 (RCA), Entrada de linha 2 (RCA), Bluetooth (A2DP)
Bluetooth	Versão não especificada, frequência 2,402-2,480 GHz, alcance 10 m
Alimentação	Rede elétrica (cabo de alimentação incluído)
Controles	Volume, agudos, graves, seleção de entrada, ligar/desligar
Controle remoto	Sim (pilha CR2032 incluída)
Saída para subwoofer	Sim (Sub Out com detecção automática)
Pilha do controle remoto	CR2032
Conteúdo da embalagem	Caixa acústica ativa, caixa acústica passiva, controle remoto, cabo de áudio RCA-3,5 mm, cabo de conexão das caixas acústicas, manual do usuário
Uso	Somente para uso interno
Temperatura de operação	0 a 35 °C
Classe de proteção	Isolamento duplo (Classe II)
Manutenção	Limpar com um pano seco, não usar produtos químicos
Segurança	Não abrir, não expor à água, não obstruir as aberturas de ventilação
Garantia	Consulte em www.edifier.com

Perguntas frequentes - R1700BTs EDIFIER

Como conectar minhas caixas acústicas Edifier R1700BTs via Bluetooth?

Pressione o botão de volume/entrada da caixa acústica ativa ou o botão Bluetooth do controle remoto para alternar para o modo Bluetooth (indicador azul piscando). Ative o Bluetooth no seu smartphone ou computador e selecione 'EDIFIER R1700BTs' na lista de dispositivos. O indicador azul permanece aceso quando conectado.

O que fazer se não ouvir nenhum som?

Verifique se a caixa acústica está ligada e se o volume não está no mínimo. Certifique-se de que os cabos de áudio estão corretamente conectados e que a fonte de áudio está emitindo sinal. Tente mudar o modo de entrada (Line 1, Line 2, Bluetooth) girando o botão ou usando o controle remoto.

Como usar o controle remoto?

O controle remoto permite ligar/desligar, ajustar o volume, selecionar as entradas (LINE1, LINE2), controlar a reprodução Bluetooth (faixa anterior/próxima, pausa/reprodução) e ativar ou desativar a extensão do campo sonoro. Ele funciona com uma pilha CR2032.

Como substituir a pilha do controle remoto?

Gire a tampa da pilha no sentido da seta para abri-la. Remova a pilha antiga e insira uma pilha CR2032 nova respeitando a polaridade (+ para cima). Feche a tampa girando no sentido contrário.

Posso conectar um subwoofer externo?

Sim, a porta 'Sub Out' na parte traseira da caixa acústica ativa é fornecida para isso. Quando você conecta um subwoofer, o nível dos graves das caixas acústicas é automaticamente reduzido para transferir os graves para o subwoofer.

Como conectar uma fonte de áudio com fio?

Use o cabo de áudio RCA-3,5 mm fornecido para conectar sua fonte (smartphone, computador) à entrada Line 1 ou Line 2. Em seguida, selecione o modo correspondente pressionando o botão de volume/entrada ou os botões LINE1/LINE2 do controle remoto.

Meu Bluetooth não conecta, o que fazer?

Certifique-se de que a caixa acústica está no modo Bluetooth (indicador azul piscando). Se um dispositivo já estiver conectado, desconecte-o mantendo pressionado o botão Bluetooth do controle remoto ou o botão de volume/entrada por 2 segundos. Verifique se seu dispositivo fonte está a menos de 10 metros e se o Bluetooth está ativado.

Como limpar as caixas acústicas Edifier R1700BTs?

Desligue a caixa acústica e desconecte-a. Limpe a superfície com um pano macio e seco. Nunca use produtos químicos, álcool ou solventes. Evite que água entre nas aberturas.

Quais são as precauções de segurança importantes?

Não abrir o gabinete, não expor à água ou umidade, não colocar perto de uma fonte de calor, não obstruir as aberturas de ventilação e usar apenas em ambientes internos. Em caso de problema, contate um serviço autorizado.

Onde encontrar a garantia e o suporte?

Para informações de garantia, visite o site www.edifier.com e selecione seu país. Para a América do Norte, contate [e-mail]. Para a América do Sul, consulte www.edifierla.com.

MANUAL DE UTILIZADOR R1700BTs EDIFIER

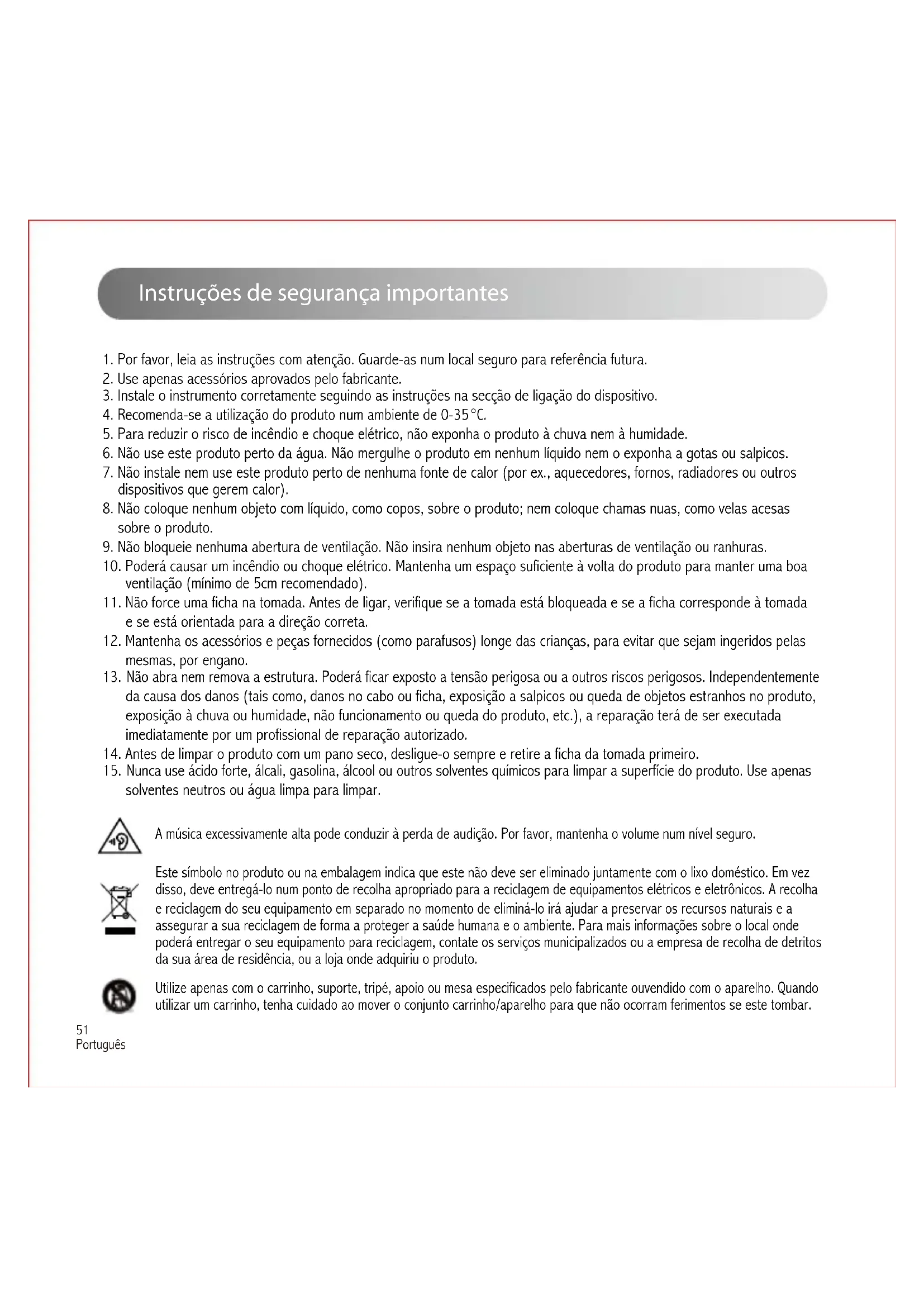

Instruções de segurança importantes

1. Por favor, leia as instruções com atenção. Guarde-as num local seguro para referência futura.
2. Use apenas acessórios aprovados pelo fabricante.
3. Instale o instrumento corretamente seguindo as instruções na secção de ligação do dispositivo.
4. Recomenda-se a utilização do produto num ambiente de 0-35°C.
5. Para reduzir o risco de incêndio e choque elétrico, não exponha o produto à chuva nem à humidade.
6. Não use este produto perto da água. Não mergulhe o produto em nenhum líquido nem o exponha a gotas ou salpicos.
7. Não instale nem use este produto perto de nenhuma fonte de calor (por ex., aquecedores, fornos, radiadores ou outros dispositivos que gerem calor).
8. Não coloque nenhum objeto com líquido, como copos, sobre o produto; nem coloque chamas nuas, como velas acesas sobre o produto.
9. Não bloqueie nenhuma abertura de ventilação. Não insira nenhum objeto nas aberturas de ventilação ou ranhuras.
10. Poderá causar um incêndio ou choque elétrico. Mantenha um espaço suficiente à volta do produto para manter uma boa ventilação (mínimo de 5cm recomendado).
11. Não force uma ficha na tomada. Antes de ligar, verifique se a tomada está bloqueada e se a ficha corresponde à tomada e se está orientada para a direção correta.
12. Mantenha os acessórios e peças fornecidos (como parafusos) longe das crianças, para evitar que sejam ingeridos pelas mesmas, por engano.
13. Não abra nem remova a estrutura. Poderá ficar exposto a tensão perigosa ou a outros riscos perigosos. Independentemente da causa dos danos (tais como, danos no cabo ou ficha, exposição a salpicos ou queda de objetos estranhos no produto, exposição à chuva ou humidade, não funcionamento ou queda do produto, etc.), a reparação terá de ser executada imediatamente por um profissional de reparação autorizado.
14. Antes de limpar o produto com um pano seco, desligue-o sempre e retire a ficha da tomada primeiro.
15. Nunca use ácido forte, álcali, gasolina, álcool ou outros solventes químicos para limpar a superfície do produto. Use apenas solventes neutros ou água limpa para limpar.

A música excessivamente alta pode conduzir à perda de audição. Por favor, mantenha o volume num nível seguro.

Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez disso, deve entregá-lo num ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrônicos. A recolha e reciclagem do seu equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a assegurar a sua reciclagem de forma a proteger a saúde humana e o ambiente. Para mais informações sobre o local onde poderá entregar o seu equipamento para reciclagem, contate os serviços municipalizados ou a empresa de recolha de detritos da sua área de residência, ou a loja onde adquiriu o produto.

Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ouvendido com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.

Instruções de segurança importantes

Aviso de potência:

1. Coloque o produto perto da saída de potência para uma utilização fácil.
2. Antes de usar, certifique-se de que a tensão de funcionamento é igual à tensão de alimentação local. A tensão de funcionamento correta encontra-se na placa do produto.
3. Para fins de segurança, retire a ficha do produto da tomada durante trovoadas ou sempre que não usar o produto durante muito tempo.
4. Em condições normais, a fonte de alimentação pode ficar quente. Mantenha uma boa ventilação na área e tenha cuidado.
5. As etiquetas de aviso de segurança encontram-se na estrutura ou parte inferior do produto ou adaptador de alimentação.

Este símbolo serve para alertar o utilizador para a presença de tensão perigosa não isolada dentro do compartimento do produto, a qual pode ter magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

Este símbolo serve para avisar o utilizador para não desmontar o compartimento do produto e que não existem peças passíveis de substituição pelo utilizador. Leve o produto a um centro de reparação autorizado para reparação.

Este símbolo indica que o produto destina-se apenas ao uso no interior.

Este símbolo indica que o produto é CLASSE II ou um dispositivo elétrico com duplo isolamento sem ligação à terra necessária.

A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.

Produtos sem fio:

1. Os produtos sem fios podem gerar frequências de rádio de ondas curtas e interferir com a utilização normal de outros dispositivos eletrónicos ou equipamento médico.
2. Desligue o produto quando não for permitido usá-lo. Não use o produto em instalações médicas, em aviões, em bombas de gasolina, perto de portões automáticos, sistemas de alarme de incêndio automáticos ou outros dispositivos automatizados.
3. Não use o produto perto de um pacemaker, a menos de 20cm de distância. As ondas de rádio podem afetar o funcionamento normal do pacemaker ou outros dispositivos médicos.

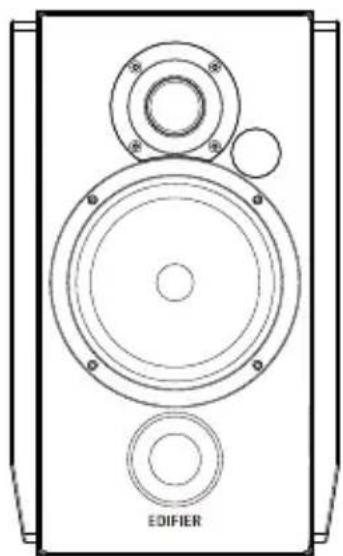

Conteúdo da caixa

OK/OFF LUX/OFF

Controlo remoto

EDIFIER

Cabo de áudio RCA para RCA

Cabo de ligação do altifalante

Nota: As imagens são apenas ilustrativas e podem diferir do produto real.

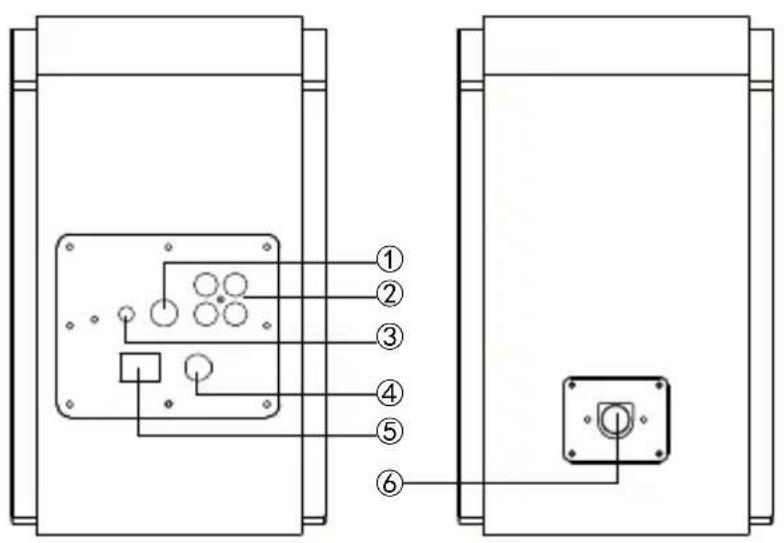

Ilustrações

1. Ligar ao altifalante passivo
2. Porta de ligação de entrada áudio
3. Ligar ao altifalante de graves externo
4. Cabo de alimentação
5. Interruptor de potência
6. Ligação à coluna ativa
7. Marcador de agudos

8. Marcador de graves

9. Controlo de volume principal

Mantenha premido: botão ligar/desligar

Mantenha premido: desligue o Bluetooth

no modo Bluetooth

Verde: modo entrada de linha 1/

entrada de linha 2

Azul: modo Bluetooth

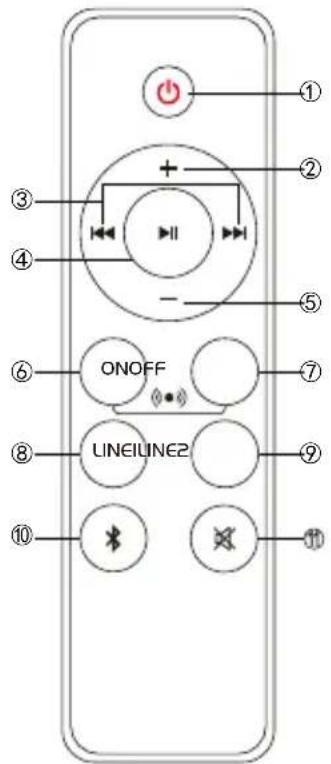

Controlo Remoto

① ② ③ ④ ⑤ ⑥ ONOFF ⑦ ⑧ LINE/LINE2 ⑨ ⑩

1. Ligar/desligar
2. Extensão de campo de som desativada
3. Aumento de volume
4. Modo entrada de linha 1
5. Faixa anterior/faixa seguinte 9. Modo entrada de linha 2
   (modo Bluetooth)
6. Pausa/reprodução (modo Bluetooth)
7. Diminuição de volume
8. Extensão de campo de som ativada
9. Extensão de campo de som desativada
10. Modo entrada de linha 1
11. Modo entrada de linha 2
12. Modo Bluetooth
    Prima a mantenha premido para desligar os dispositivos Bluetooth
13. Silenciar

Substituição e instalação da bateria Rode a tampa da bateria no sentido da seta e retire-a, instale corretamente a bateria CR2032 no respetivo compartimento e, em seguida, feche a tampa da bateria.

1. Não engula a bateria; perigo de queimadura química.
2. O produto inclui uma bateria bolacha. Se engolir esta bateria poderá resultar em ferimento ou morte. Não coloque a bateria nova ou antiga ao alcance das crianças.
3. Não use o produto se a tampa da bateria não estiver presente não não estiver fechada e mantenha o controlo remoto in acessível para as crianças.
4. Dirija-se imediatamente ao hospital se engolir a bateria.

Nota:

1. Não coloque o controlo remoto em locais quentes e húmidos.

2. Não carregue as pilhas.

3. Remova as pilhas sempre que não as usar durante um longo período de tempo.

4. A bateria não deve ser exposta ao calor excessivo, como a luz solar direta, fogo ou semelhante.

5. Perigo de explosão se a bateria for substituída incorretamente. Substitua apenas pelo mesmo tipo ou por um tipo equivalente.

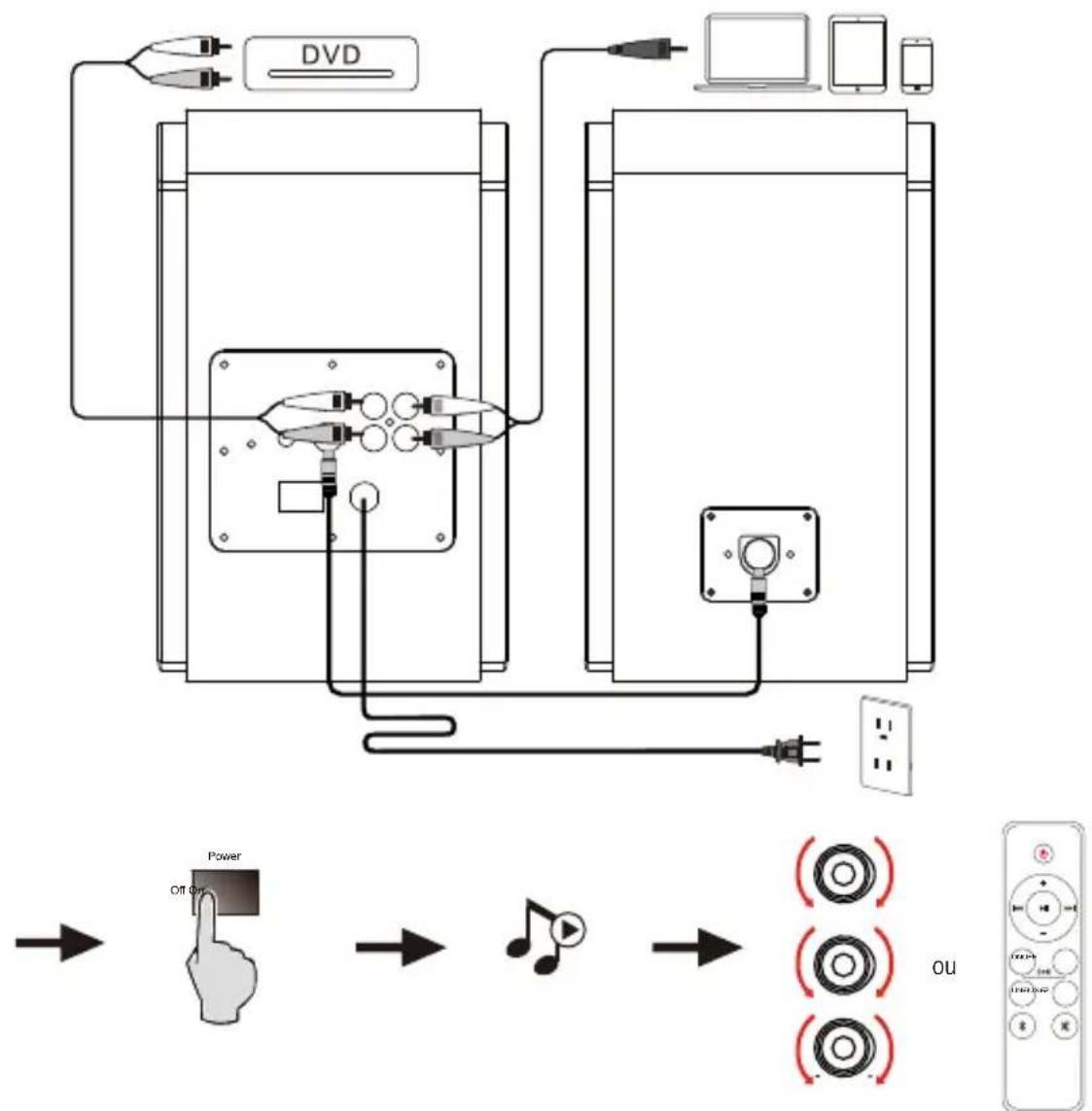

Ligações

Aporta "Sub Out" no painel traseiro da coluna ativa possui uma função de detecção. Quando a porta estiver ligada a um altifalante de graves, os próprios graves da coluna serão reduzidos e os graves terão uma saída principalmente do altifalante de graves.

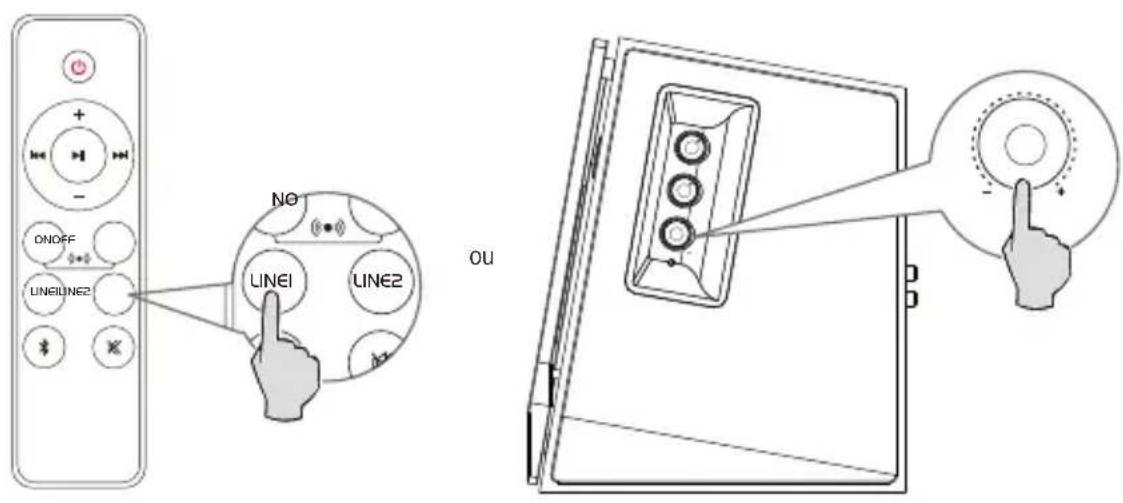

Modo entrada de linha

ON/OFF LINE2 NO LINE1 LINE2 OU

• Prima o ecrã “volume/input” no painel lateral do altifalante ativo para mudar para o modo de entrada de linha 1 (a luz verde pisca uma vez) ou entrada de linha 2 (a luz verde pisca duas vezes).
• Prima respetivamente o botão "LINE1" / "LINE2" o controlo remoto para mudar para o modo de entrada de linha 1/entrada de linha 2.

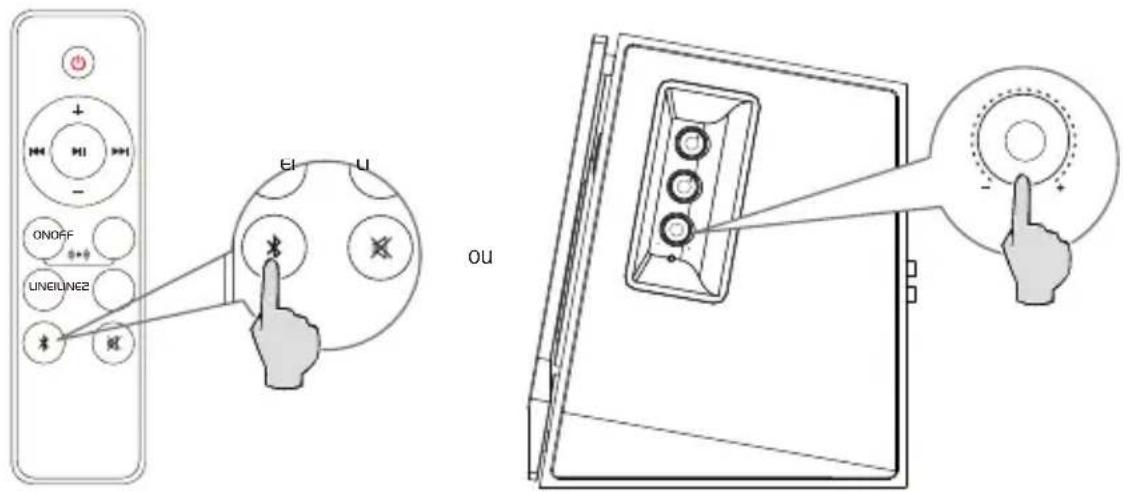

Modo Bluetooth

Bluetooth®

ON/OFF UNE/LINE2 EI UI OU

• Prima o ecrã “volume/input” no painel lateral do altifalante ativo ou prima o botão “ ✝ ” controlo remoto para mudar para o modo Bluetooth, a luz azul piscará.
• Defina o seu dispositivo Bluetooth para procurar e selecionar "EDIFIER R1700BTs", a luz azul ficará acesa e fixa.
• Para desligar o Bluetooth, mantenha o ecrã “volume/input” premidono painel lateral do altifalante ativo ou mantenha o botão “✗” emido no controlo remoto durante 2 segundos.

Nota:

• Para poder usufruir de todas as funcionalidades Bluetooth deste produto, certifique-se de que o seu dispositivo móvel é compatível com o perfil A2DP (Perfil de distribuição de áudio avançado).
• A conectividade e compatibilidade Bluetooth podem ser diferentes para vários dispositivos fonte, dependendo das versões de software dos dispositivos fonte.

Especificações

Saída de alimentação: R/L(agudos): 15W+15W

Resposta de frequência: 52Hz-20KHz

Entrada de áudio: Entrada de linha 1, Entrada de linha 2, Bluetooth

Declaração para UE

Banda de frequência: 2.402GHz \~ 2.480GHz

RF Potência de saída: ≤ 20 dBm (EIRP)

Não existem restrições à utilização.

Resolução de problemas

Sem som

• Verifique se o altifalante está LIGADO.
• Tente aumentar o volume utilizando o controlo do volume principal ou o controlo remoto.
• Certifique-se de que os cabos de áudio estão bem ligados e que a entrada está corretamente selecionada nos altifalantes.
• Verifique se existe saída do sinal do dispositivo de áudio fonte.

Não é possível ligar por Bluetooth

• Certifique-se de que o altifalante está comutado para a entrada Bluetooth. Se estiver noutro modo de entrada de áudio, a função Bluetooth não será ligada. Desligue de todos os dispositivos Bluetooth premindo e mantendo premido “ ✕” no modo Bluetooth, e tente novamente.
• O alcance efetivo da transmissão por Bluetooth é de 10 metros; certifique-se de que está a operar dentro desse alcance máximo.
• Tente ligar-se a outro dispositivo Bluetooth.

O R1700BTs não se liga

- Verifique se a fonte de alimentação principal está ligada ou se a tomada de parede tem corrente.

Ruído proveniente das colunas

- As colunas EDIFIER geram pouco ruído, ao passo que o ruído de fundo de alguns dispositivos de áudio é bastante alto. Desligue os cabos de áudio e aumente o volume, se não escutar nenhum som a 1 metro de distância da coluna, significa que existe um problema com este produto.

Para mais informações sobre a EDIFIER, consulte o site www.edifier.com

Para obter informações sobre a garantia da EDIFIER, aceda à página relevante do país em www.edifier.com e consulte a secção dos Termos da Garantia.

EUA e Canadá: [e-mail]

América do Sul: Visite o site www.edifier.com (Inglês) ou www.edifierla.com (Espanhol/Português) para obter informações sobre o contacto local.
