R1700BTs - Lautsprecher EDIFIER - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver 2-Wege-Lautsprecher
Marke	Edifier
Modell	R1700BTs
Ausgangsleistung	Hochtöner: 15W+15W, Mittel- und Tieftöner: 18W+18W
Frequenzgang	52 Hz - 20 kHz
Audioquellen	Line-Eingang 1 (RCA), Line-Eingang 2 (RCA), Bluetooth (A2DP)
Bluetooth	Version nicht angegeben, Frequenz 2,402-2,480 GHz, Reichweite 10 m
Stromversorgung	Netzteil (Stromkabel enthalten)
Bedienelemente	Lautstärke, Höhen, Tiefen, Eingangsauswahl, Ein/Aus
Fernbedienung	Ja (CR2032-Batterie enthalten)
Subwoofer-Ausgang	Ja (Sub Out mit automatischer Erkennung)
Fernbedienungsbatterie	CR2032
Packungsinhalt	Aktivlautsprecher, Passivlautsprecher, Fernbedienung, Audiokabel RCA-3,5 mm, Lautsprecherverbindungskabel, Benutzerhandbuch
Verwendung	Nur für Innenräume
Betriebstemperatur	0 bis 35 °C
Schutzklasse	Doppelte Isolierung (Klasse II)
Pflege	Mit trockenem Tuch reinigen, keine Chemikalien verwenden
Sicherheit	Nicht öffnen, nicht Wasser aussetzen, Lüftungsschlitze nicht blockieren
Garantie	Siehe www.edifier.com

Häufig gestellte Fragen - R1700BTs EDIFIER

Wie verbinde ich meine Edifier R1700BTs Lautsprecher über Bluetooth?

Drücken Sie das Lautstärke-/Eingangsrad am aktiven Lautsprecher oder die Bluetooth-Taste auf der Fernbedienung, um in den Bluetooth-Modus zu wechseln (blaue LED blinkt). Aktivieren Sie Bluetooth auf Ihrem Smartphone oder Computer und wählen Sie 'EDIFIER R1700BTs' in der Liste der Geräte. Die blaue LED leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was tun, wenn ich keinen Ton höre?

Überprüfen Sie, ob der Lautsprecher eingeschaltet ist und die Lautstärke nicht auf Minimum steht. Stellen Sie sicher, dass die Audiokabel richtig angeschlossen sind und die Audioquelle ein Signal sendet. Versuchen Sie, den Eingangsmodus (Line 1, Line 2, Bluetooth) durch Drehen des Rads oder über die Fernbedienung zu wechseln.

Wie verwende ich die Fernbedienung?

Mit der Fernbedienung können Sie ein-/ausschalten, die Lautstärke einstellen, die Eingänge (LINE1, LINE2) auswählen, die Bluetooth-Wiedergabe steuern (vorheriger/nächster Titel, Pause/Wiedergabe) und die Erweiterung des Klangfelds aktivieren oder deaktivieren. Sie wird mit einer CR2032-Batterie betrieben.

Wie wechsle ich die Batterie der Fernbedienung?

Drehen Sie die Batterieabdeckung in Pfeilrichtung, um sie zu öffnen. Entnehmen Sie die alte Batterie und legen Sie eine neue CR2032-Batterie ein, dabei auf die Polarität achten (+ nach oben). Schließen Sie die Abdeckung durch Drehen in die entgegengesetzte Richtung.

Kann ich einen externen Subwoofer anschließen?

Ja, der 'Sub Out'-Anschluss auf der Rückseite des aktiven Lautsprechers ist dafür vorgesehen. Wenn Sie einen Subwoofer anschließen, wird der Basspegel der Lautsprecher automatisch reduziert, um die Bässe an den Subwoofer zu übergeben.

Wie schließe ich eine kabelgebundene Audioquelle an?

Verwenden Sie das mitgelieferte Audiokabel RCA-3,5 mm, um Ihre Quelle (Smartphone, Computer) an den Line 1- oder Line 2-Eingang anzuschließen. Wählen Sie dann den entsprechenden Modus durch Drücken des Lautstärke-/Eingangsrads oder der LINE1/LINE2-Tasten auf der Fernbedienung.

Mein Bluetooth stellt keine Verbindung her, was tun?

Stellen Sie sicher, dass der Lautsprecher im Bluetooth-Modus ist (blaue LED blinkt). Wenn bereits ein Gerät verbunden ist, trennen Sie die Verbindung, indem Sie die Bluetooth-Taste auf der Fernbedienung oder das Lautstärke-/Eingangsrad 2 Sekunden lang gedrückt halten. Überprüfen Sie, ob sich Ihr Quellgerät in weniger als 10 Metern Entfernung befindet und Bluetooth aktiviert ist.

Wie reinige ich die Edifier R1700BTs Lautsprecher?

Schalten Sie den Lautsprecher aus und ziehen Sie den Netzstecker. Reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Verwenden Sie niemals Chemikalien, Alkohol oder Lösungsmittel. Vermeiden Sie, dass Wasser in die Öffnungen eindringt.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Öffnen Sie das Gehäuse nicht, setzen Sie es keinem Wasser oder Feuchtigkeit aus, stellen Sie es nicht in der Nähe einer Wärmequelle auf, blockieren Sie keine Lüftungsschlitze und verwenden Sie es nur im Innenbereich. Bei Problemen wenden Sie sich an einen autorisierten Kundendienst.

Wo finde ich Garantie und Support?

Für Garantieinformationen besuchen Sie www.edifier.com und wählen Sie Ihr Land. Für Nordamerika kontaktieren Sie [e-mail]. Für Südamerika besuchen Sie www.edifierla.com.

BEDIENUNGSANLEITUNG R1700BTs EDIFIER

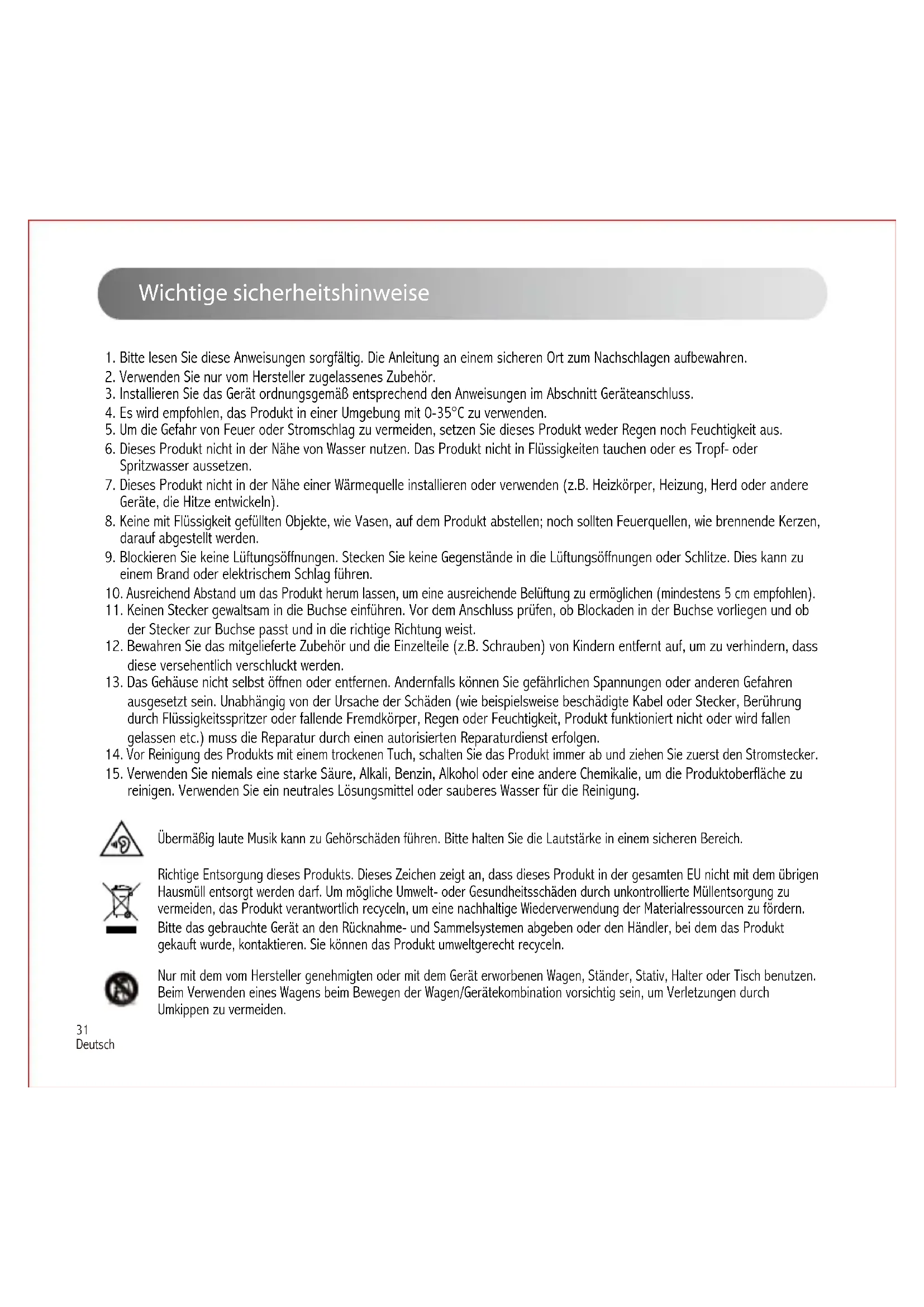

Wichtige sicherheitshinweise

1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35°C zu verwenden.
5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.
6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzen.
7. Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln).
8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.
10. Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen).
11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist.
12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.
13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.
14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker.
15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich.

Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyceln.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

Wichtige sicherheitshinweise

Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.
2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdose ziehen.
4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung und lassen Sie Vorsicht walten.
5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzteil.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzstecker ziehen.

Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer Geräten oder medizinischer Geräte stören.
2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden.
3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwellen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.

Verpackungsinhalt

OK/OFF UN/OFF OK

Fernbedienung

EDIFIER

Aktiv-LautsprecherPassiv-Lautsprecher

RCA-zu-RCA-Audiokabel

3,5-mm-RCA-Audiokabel

Lautsprecherverbindungskabel

Blank white document page with no visible text, symbols, or content

Bedienungsanleitung

Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

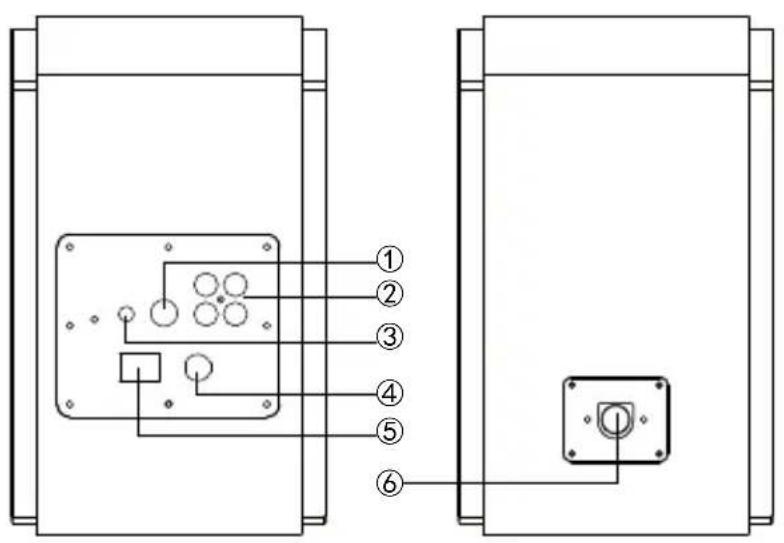

Illustrationen

1. Verbindung zum
   Passiv-Lautsprecher herstellen
2. Audioeingänge
3. Verbindung zum externen Tieftöners
4. Stromkabel
5. Ein-/Ausschalter
6. Anschluss für
   Lautsprecherverbindungskabel
7. Hochtonregler

8. Bassregler

9. Master-Lautstärke

Drücken: Umschalten des Eingabemodus

Gedrückt halten: Ein-/Ausschalten

Gedrückt halten: Trennen der Bluetooth-Verbindung

bei aktiviertem Bluetooth-Modus

1. Status-LED

2. Infrarot-Empfänger/eingangsanzeige

Grün: Line-in-1-/Line-in-2-Modus

Blau: Bluetooth-Modus

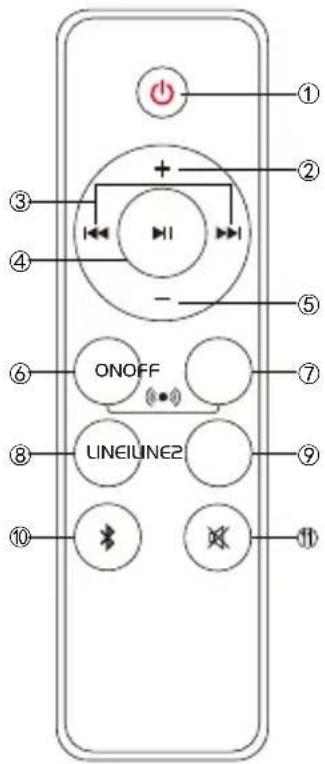

Fernbedienung

① ② ③ ④ + - ⑤ ⑥ ONOFF ⑦ ⑧ LINEIUNE2 ⑨ ⑩ Bluetooth Bluetooth

1. Ein-/Ausschalter
2. Lauter stellen
3. Vorheriger Titel/Nächster Titel (Bluetooth-Modus)
4. Pause/Wiedergabe (Bluetooth-Modus)
5. Leiser stellen

6. Soundfelderweiterung aktiviert

7. Soundfelderweiterung deaktiviert

8. Line-in-1-Modus
9. Line-in-2-Modus
10. Bluetooth-Modus

Zur Verbindungstrennung der

Bluetooth-Geräte drücken und halten

1. Stummschaltung

Batterieinstallation und -austausch Batterieabdeckung in Pfeilrichtung drehen und abnehmen. Die CR2032-Batterie ordnungsgemäß in das Batteriefach einsetzen und die Batterieabdeckung wieder schließen.

1. Batterie nicht verschlucken; bei Verschlucken besteht Verätzungsgefahr.
2. Das Produkt wird inklusive einer Knopfbatterie geliefert. Das Verschlucken dieser Batterie kann zu Verletzungen oder zum Tod führen. Bewahren Sie die alte oder neue Batterie nicht in Reichweite von Kindern auf.
3. Die Inbetriebnahme des Geräts bei offener Batterieabdeckung ist zu unterlassen. Sorgen Sie zudem dafür, dass die Fernbedienung für Kinder unzugänglich aufbewahrt wird.
4. Bei versehentlichem Verschlucken suchen Sie bitte unverzüglich ärztliche Hilfe auf.

Hinweis:

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten Orten auf.
2. Laden Sie die Batterien nicht.
3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch.
4. Die Batterie sollte keiner starken Hitze wie direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.
5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

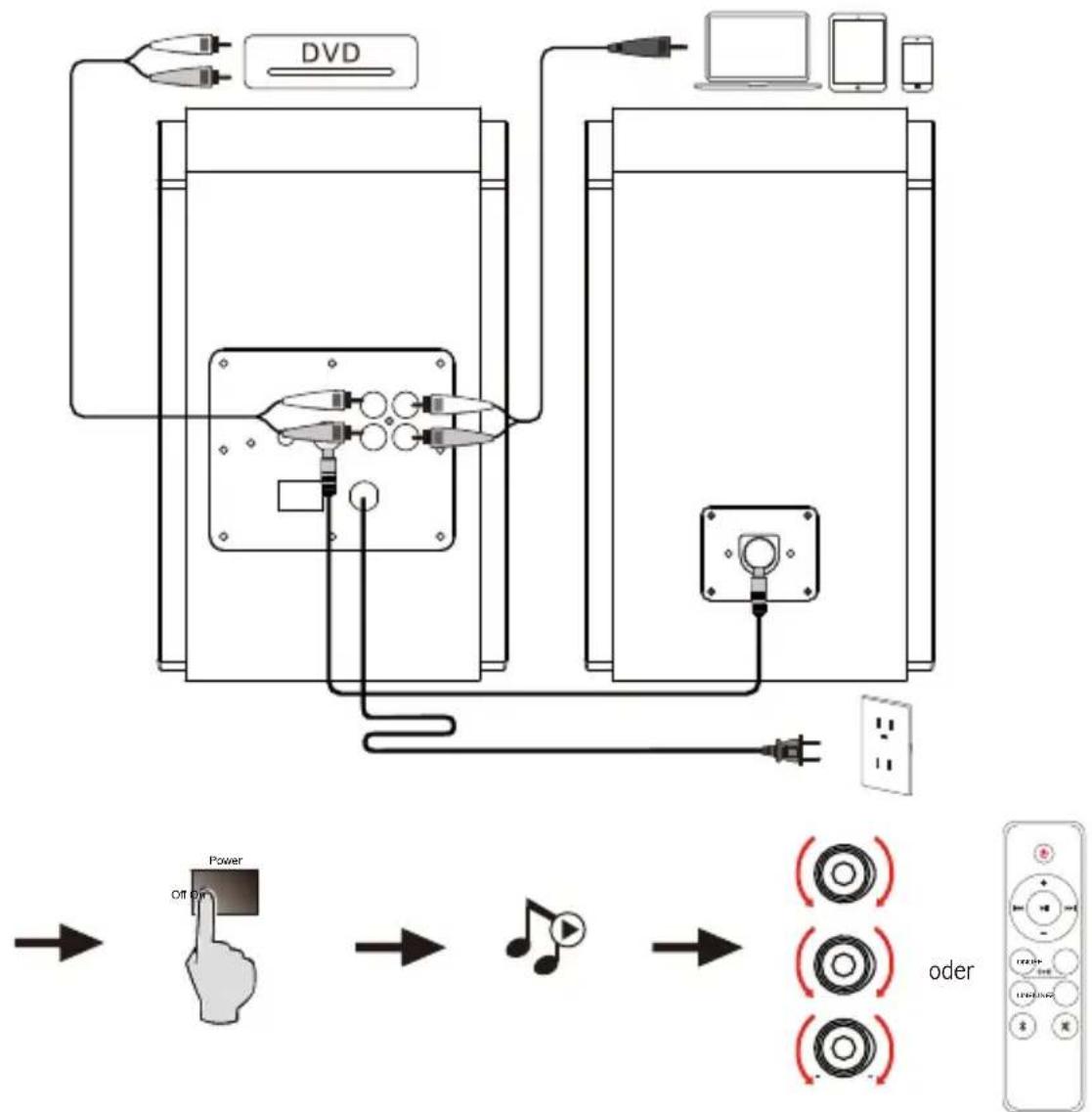

Anschlüsse

Der „Sub Out“ -Anschluss auf der Rückseite des aktiven Lautsprechers verfügt über eine Erkennungsfunktion. Wenn der Port mit einem externen Subwoofer verbunden ist, wird der eigene Bass des Lautsprechers reduziert und hauptsächlich vom angeschlossenen Subwoofer ausgegeben.

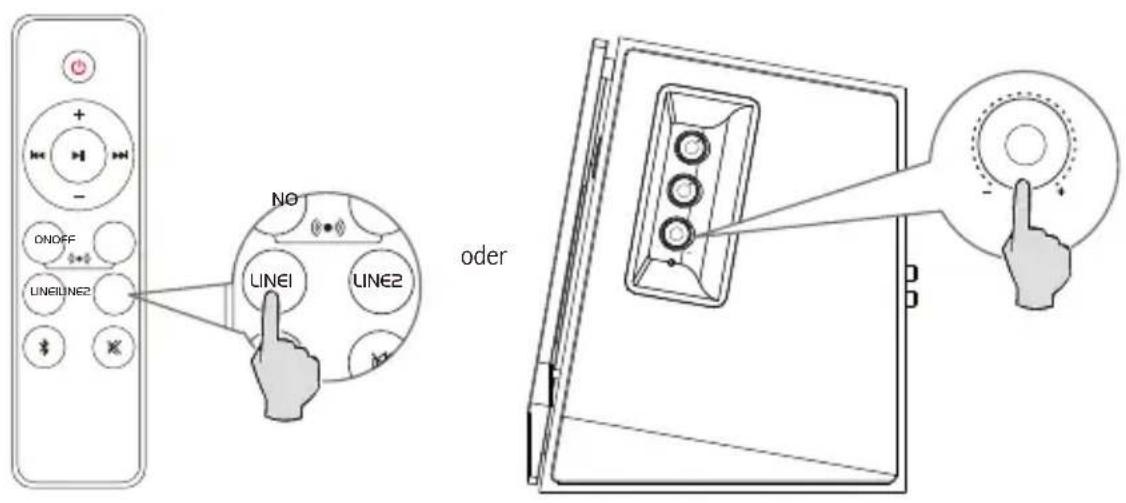

Line In-Modus

ONOFF LINE1 NO LINE2 oder LINE1 LINE2

• Drücken Sie das Einstellrad zur „volume/input“, das sich an der Seitenwand des Aktiv-Lautsprechers befindet, um in den Line-In-1-Modus (grüne LED-Anzeige blinkt einmal auf) oder in den Line-In-2-Modus (grüne LED-Anzeige blinkt zweimal auf) zu wechseln.
• Drücken Sie die Taste „LINE1“ oder „LINE2“ auf der Fernbedienung, um in den Line-In-1- oder Line-In-2-Modus zu wechseln.

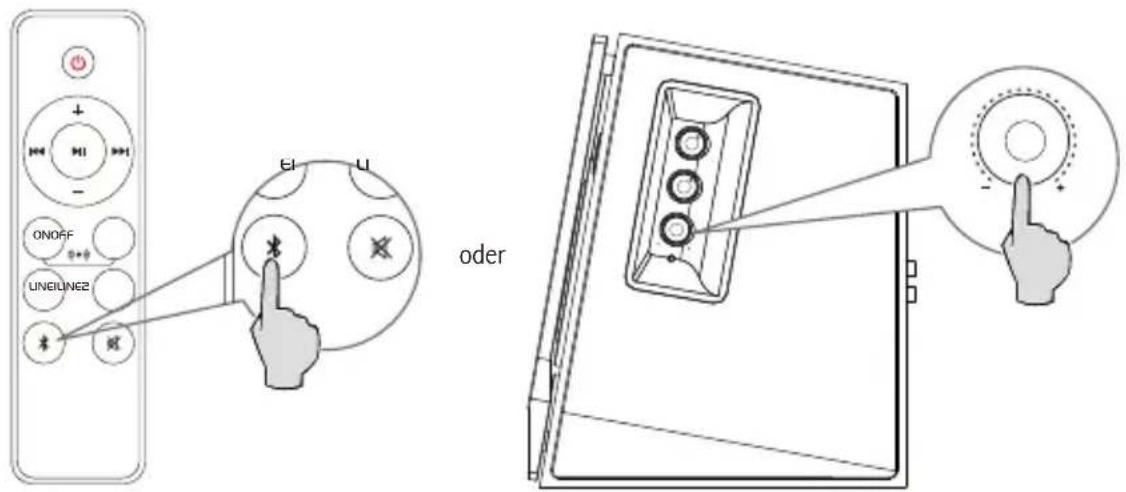

Bluetooth-Modus

Bluetooth®

ON/OFF UN/E/LINE2 EI U oder

• Drücken Sie das Einstellrad zur „volume/input“, das sich an der Seitenwand des Aktiv-Lautsprechers befindet, oder drücken Sie die Taste „*“ auf der Fernbedienung, um den Bluetooth-Modus zu aktivieren. Die blaue LED-Anzeige beginnt daraufhin zu blinken.
• Auf Ihrem Bluetooth-Gerät nach „EDIFIER R1700BTs“ suchen und die Verbindung herstellen, die blaue LED-Anzeige bleibt durchgehend erleuchtet.
• Drücken zum Trennen der Bluetooth-Verbindung entweder erneut das Einstellrad zur „volume/input“, das sich an der Seitenwand des Aktiv-Lautsprechers befindet, oder halten Sie die Taste „ ✝“ auf der Fernbedienung 2 Sekunden lang gedrückt.

Hinweis:

• Um alle Bluetooth-Funktionen nutzen zu können, muss Ihr Mobilgerät die Profile A2DP (Fortgeschrittenes Audio-Verteilungsprofil) unterstützen.
• Bluetooth-Konnektivität und Kompatibilität können je nach Gerät und Softwareversion abweichen.

Technische Daten

Leistung: R/L(Hochtöne): 15W+15W

R/L(Mittel- und Tieftonbereich): 18W+18W

Frequenzgang: 52Hz-20KHz

Audioeingänge: Line-in-1-, Line-in-2-, Bluetooth-Eingang

EU-Konformitätserklärung

Frequenzband: 2.402GHz \~ 2.480GHz

RF Ausgangsleistung: ≤ 20 dBm (EIRP)

Keine Nutzungseinschränkungen vorhanden.

Fehlerbehebung

Kein Ton

• Überprüfen Sie, ob der Lautsprecher EINGESCHALTET ist.
• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.
• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautsprechers korrekt eingestellt sind.
• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.

Keine Verbindung über Bluetooth möglich

• Stellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Durch Drücken und Halten „*“ im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu sämtlichen Bluetooth-Geräten unterbrochen werden.
• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca. 10m; bitte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.
• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her.

Der R1700BTs lässt sich nicht einschalten

- Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Aus den Lautsprechern wird ein Rauschen ausgesendet

- Lautsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor.

Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.

USA und Kanada: [e-mail]

Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder

www.edifierla.com (Spanisch/Portugiesisch).

40 Deutsch
