Type de produit	Enceinte active 2 voies
Marque	Edifier
Modèle	R1700BTs
Puissance de sortie	Aigus : 15W+15W, Médiums et basses : 18W+18W
Réponse en fréquence	52 Hz - 20 kHz
Sources audio	Entrée ligne 1 (RCA), Entrée ligne 2 (RCA), Bluetooth (A2DP)
Bluetooth	Version non spécifiée, fréquence 2,402-2,480 GHz, portée 10 m
Alimentation	Secteur (cordon d'alimentation inclus)
Contrôles	Volume, aigus, basses, sélection d'entrée, marche/arrêt
Télécommande	Oui (pile CR2032 incluse)
Sortie subwoofer	Oui (Sub Out avec détection automatique)
Pile de télécommande	CR2032
Contenu de l'emballage	Haut-parleur actif, haut-parleur passif, télécommande, câble audio RCA-3,5 mm, câble de connexion haut-parleurs, manuel d'utilisateur
Utilisation	Intérieur uniquement
Température de fonctionnement	0 à 35 °C
Classe de protection	Double isolation (Classe II)
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau, ne pas obstruer les aérations
Garantie	À consulter sur www.edifier.com

FOIRE AUX QUESTIONS - R1700BTs EDIFIER

Comment connecter mes enceintes Edifier R1700BTs en Bluetooth ?

Appuyez sur la molette volume/input du haut-parleur actif ou sur le bouton Bluetooth de la télécommande pour basculer en mode Bluetooth (voyant bleu clignotant). Activez le Bluetooth sur votre smartphone ou ordinateur et sélectionnez 'EDIFIER R1700BTs' dans la liste des périphériques. Le voyant bleu reste allumé une fois connecté.

Que faire si je n'entends aucun son ?

Vérifiez que l'enceinte est allumée et que le volume n'est pas au minimum. Assurez-vous que les câbles audio sont correctement branchés et que la source audio émet un signal. Essayez de changer de mode d'entrée (Line 1, Line 2, Bluetooth) en tournant la molette ou en utilisant la télécommande.

Comment utiliser la télécommande ?

La télécommande permet de mettre sous/hors tension, de régler le volume, de sélectionner les entrées (LINE1, LINE2), de contrôler la lecture Bluetooth (piste précédente/suivante, pause/lecture) et d'activer ou désactiver l'extension du champ sonore. Elle fonctionne avec une pile CR2032.

Comment remplacer la pile de la télécommande ?

Tournez le cache de la pile dans le sens de la flèche pour l'ouvrir. Retirez l'ancienne pile et insérez une pile CR2032 neuve en respectant la polarité (+ vers le haut). Refermez le cache en tournant en sens inverse.

Puis-je brancher un caisson de basses externe ?

Oui, le port 'Sub Out' à l'arrière du haut-parleur actif est prévu pour cela. Lorsque vous branchez un caisson de basses, le niveau des basses des enceintes est automatiquement réduit pour confier les basses au caisson.

Comment connecter une source audio filaire ?

Utilisez le câble audio RCA-3,5 mm fourni pour relier votre source (smartphone, ordinateur) à l'entrée Line 1 ou Line 2. Sélectionnez ensuite le mode correspondant en appuyant sur la molette volume/input ou sur les boutons LINE1/LINE2 de la télécommande.

Mon Bluetooth ne se connecte pas, que faire ?

Assurez-vous que l'enceinte est en mode Bluetooth (voyant bleu clignotant). Si un appareil est déjà connecté, déconnectez-le en maintenant enfoncé le bouton Bluetooth de la télécommande ou la molette volume/input pendant 2 secondes. Vérifiez que votre appareil source est à moins de 10 mètres et que le Bluetooth est activé.

Comment nettoyer les enceintes Edifier R1700BTs ?

Éteignez l'enceinte et débranchez-la. Nettoyez la surface avec un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou de solvants. Évitez que de l'eau ne pénètre dans les ouvertures.

Quels sont les précautions de sécurité importantes ?

Ne pas ouvrir le boîtier, ne pas exposer à l'eau ou à l'humidité, ne pas placer près d'une source de chaleur, ne pas obstruer les aérations, et utiliser uniquement en intérieur. En cas de problème, contactez un service agréé.

Où trouver la garantie et le support ?

Pour les informations de garantie, visitez le site www.edifier.com et sélectionnez votre pays. Pour l'Amérique du Nord, contactez [e-mail]. Pour l'Amérique du Sud, consultez www.edifierla.com.

MODE D'EMPLOI R1700BTs EDIFIER

1. Lisez toutes ces instructions avec attention. Conservez-les avec soin pour référence future.
2. N'utilisez que les pièces et accessoires certifiés par le fabricant.
3. Installez le produit correctement en suivant les instructions données dans la section concernant la connexion du dispositif.
4. Le produit est conçu pour une utilisation en environnement de température situé entre 0 et 35 °C.
5. Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le produit à la pluie ou à l'humidité.
6. Ne pas utiliser cet appareil à proximité de l'eau. Ne pas immerger le produit dans l'eau ni l'exposer à des éclaboussures ou à des égouttements.
7. Ne pas installer ni utiliser ce produit à proximité d'une source de chaleur (par ex. un radiateur, un chauffe-eau, un four ou tout autre appareil produisant de la chaleur).
8. Ne pas poser d'objet rempli d'eau, comme un vase sur le produit. Ne pas y déposer de source de flamme nue, comme une bougie.
9. Ne pas obstruer les ouvertures d'aération. Ne pas insérer d'objet dans une ouverture de l'appareil. Ceci pourrait entraîner des incendies ou des électrocutions.
10. Veillez à conserver un espace libre sur tout le pourtour de l'appareil pour garantir une aération correcte (un espace de 5 centimètres est recommandé).
11. Ne jamais forcer pour insérer une prise. Avant de brancher un câble, assurez-vous que le port sur l'appareil est libre de toute obstruction et que la prise corresponde bien au type de port.
12. Conservez les accessoires et les pièces (comme les vis) hors de portée des enfants, pour éviter qu'ils ne les avalent.
13. Ne jamais ouvrir ni retirer le boîtier de l'appareil. L'ouverture ou le retrait du boîtier peut vous exposer à des tensions dangereuses et d'autres dangers. Quelle que soit la cause du dommage (un câble ou une prise endommagée, la mise en contact avec de l'eau, la pluie ou de l'humidité, une chute ou une défaillance de source inconnue), toute réparation doit être effectuée aussitôt que possible, par le personnel agréé.
14. Avant de nettoyer le produit avec un tissu sec, toujours éteindre le produit et débrancher d'abord la fiche électrique.
15. Ne jamais utiliser d'acide puissant, de produits alcalis, d'essence, d'alcool ou un autre dissolvant chimique pour en nettoyer la surface. Utilisez uniquement un dissolvant neutre ou de l'eau claire pour le nettoyage.

L'écoute de musique à volume extrême de manière prolongée peut affecter l'audition de l'utilisateur. Veillez à régler le volume à un niveau adéquat.

Élimination correcte de ce produit. Ce symbole avise qu'en Europe, ce produit ne doit pas être éliminé avec les autres déchets ménagers. Recyclez-le de manière responsable pour promouvoir la réutilisation durable des ressources matérielles et éviter tout risque pour l'environnement ou la santé résultant d'une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les points de retour et de collecte ou contactez le vendeur du produit qui peut prendre en charge ce produit pour un recyclage respectueux de l'environnement.

N'utiliser qu'avec le panier, le support, le trépied, le crochet ou la table stipulés par le fabricant ou vendus avec l'appareil. Faire attention lors du déplacement d'un panier/appareil combiné afin d'éviter des blessures en cas de renversement si un panier est utilisé.

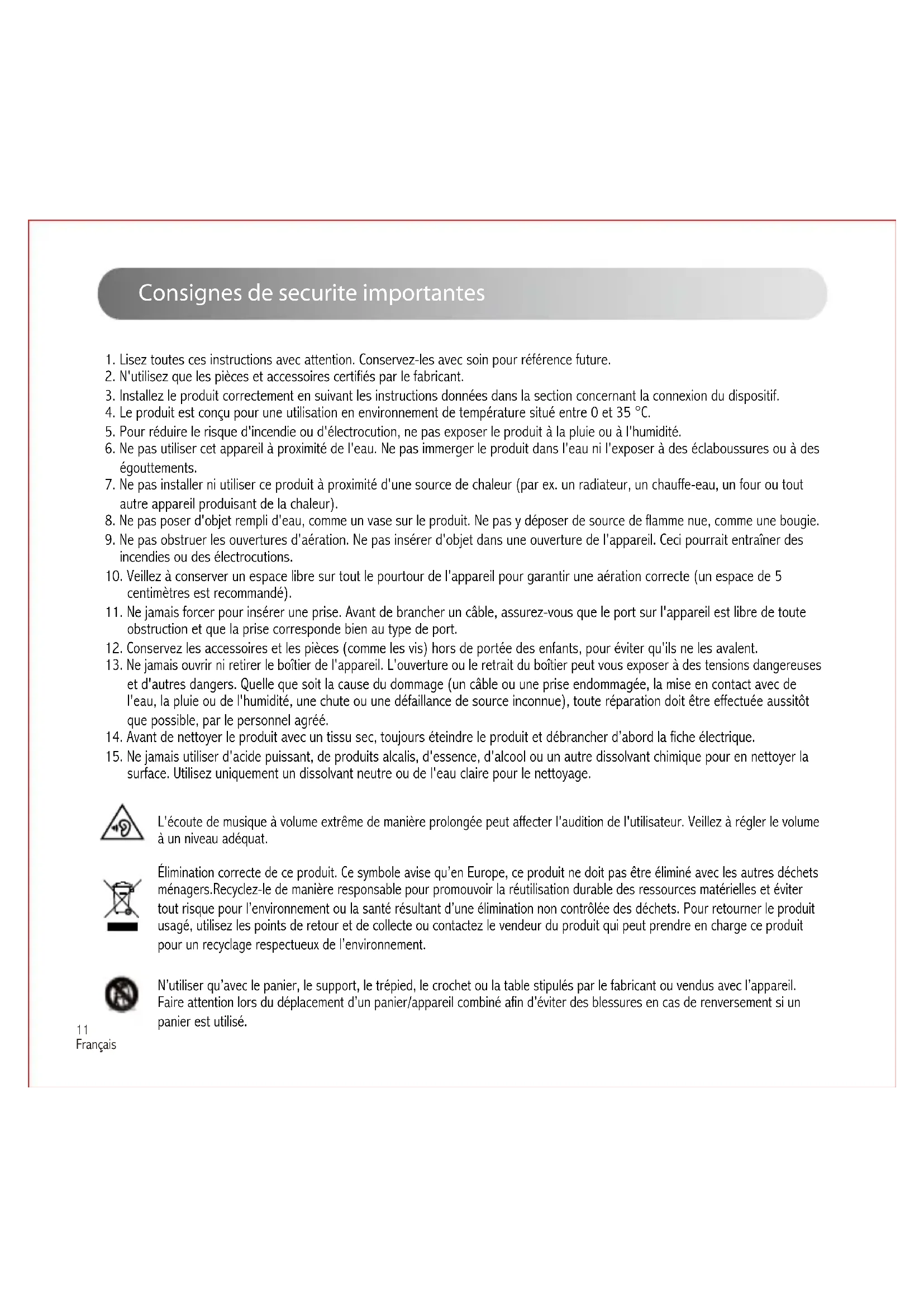

Consignes de securite importantes

Avertissement sur l'alimentation électrique:

1. Placez le produit à proximité de la prise électrique pour une utilisation facile.
2. Avant utilisation, assurez-vous que le voltage délivré par la prise murale soit bien compatible avec le produit. Vous pouvez consulter les informations de voltage sur l'étiquette présente sur le produit.
3. Pour des raisons de sécurité, débranchez l'appareil pendant les orages ou lors des périodes d'inutilisation prolongées.
4. L'alimentation peut chauffer en cours d'utilisation normale. Veillez à ce que le lieu d'utilisation soit correctement ventilé et surveillez le produit.
5. Étiquettes d'avertissement apposées sur le boîtier ou au-dessous du produit ou de l'adaptateur secteur.

Ce symbole indique à l'utilisateur la présence de voltage dangereux non isolé à l'intérieur de l'appareil, qui pourrait être suffisant pour constituer un risque d'électrocution.

Ce symbole est présent pour indiquer que le produit ne doit pas être ouvert et qu'il ne contient aucun composant remplaçable par l'utilisateur. En cas de besoin de réparation, apportez le produit au centre de service agréé.

Ce symbole indique que le produit doit être utilisé uniquement en intérieur.

Ce symbole indique que le produit est de CLASSE II, autrement dit à double isolation électrique et qu'il ne nécessite donc pas de mise à la terre.

Lors de l'utilisation d'une prise au RESEAU ELECTRIQUE ou d'un coupleur comme dispositif de déconnexion ; ce dernier sera maintenu opérationnel.

Les produits sans fils:

1. Les produits sans fils peuvent émettre des fréquences radio susceptibles d'interférer avec le bon fonctionnement normal des appareils électroniques et des équipements médicaux.
2. Éteignez le produit lorsque cela est requis. Ne pas utiliser le produit dans des centres médicaux, à bord d'un avion, dans les stations-service, à proximité d'un portail automatique, d'une alarme incendie ou de tout autre appareil automatisé.
3. Ne pas approcher le produit à moins de 20 centimètres d'un stimulateur cardiaque. Les ondes radio peuvent interférer avec le fonctionnement normal du stimulateur ou d'autres équipements médicaux.

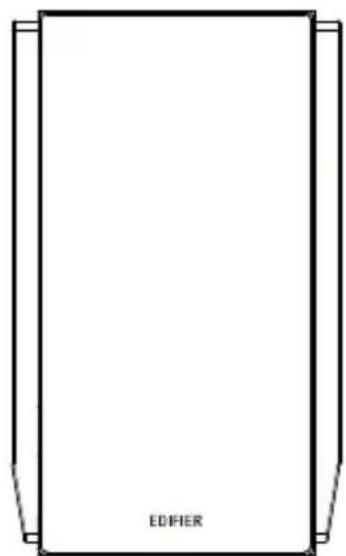

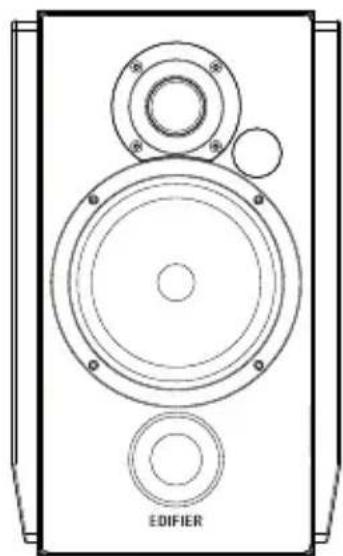

Contenu du l'emballage

OK/OFF ON/OFF/ON/OFF

Télécommande

EDIFIER

Haut-parleur actif Haut-parleur passif

Câble audio RCA-3,5 mm

Câble de connexion des haut-parleurs

Manuel d'utilisateur

Remarque: Les images utilisées servent de référence uniquement, et peuvent ne pas correspondre au produit.

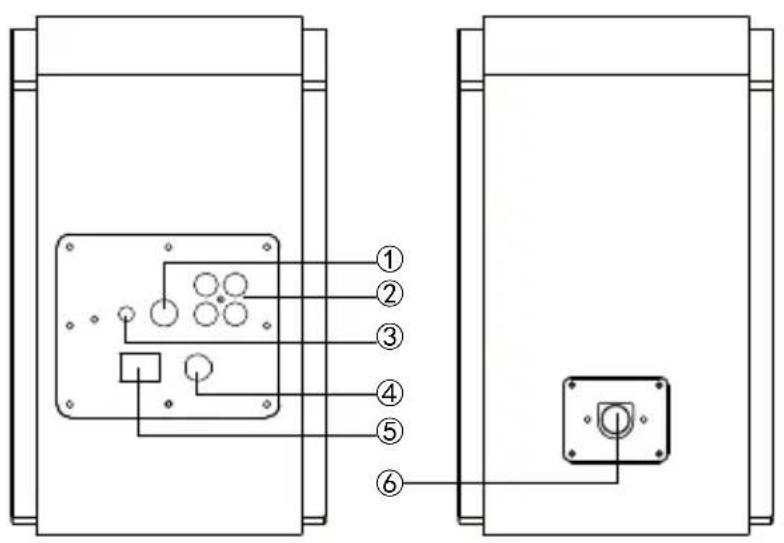

Illustrations

1. Branchement au haut-parleur passif
2. Port d'entrée de connexion audio
3. Branchement au caisson de basses externe
4. Cordon d'alimentation
5. Interrupteur marche/arrêt
6. Branchement au haut-parleur actif
7. Réglage des aigus

8. Réglage des basses

9. Contrôle du volume principal
   Pression brève: sélection de mode d'entrée
   Pression prolongée: allumer/éteindre
   Pression prolongée: déconnecter le Bluetooth en mode Bluetooth

10. Voyant d'alimentation

11. Récepteur infrarouge/indicateur de source Vert: mode entrée ligne 1/entrée ligne 2 Bleu: mode Bluetooth

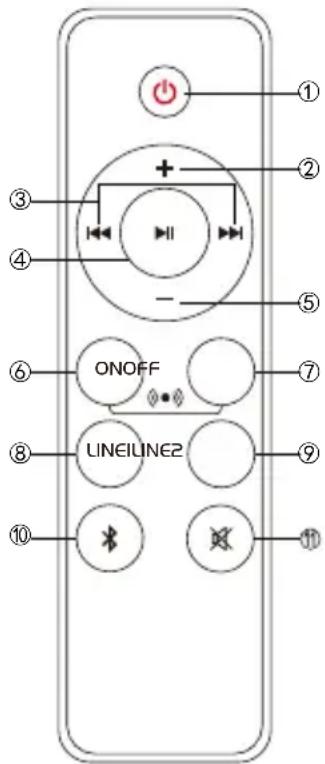

Télécommande

① ② ③ ④ + - ⑤ ⑥ ONOFF ⑦ ⑧ LINELINE2 ⑨ ⑩

1. Allumer/éteindre
2. Extension du champ sonore désactivée
3. Augmentation du volume 8. Mode entrée ligne 1
4. Piste précédente/piste suivante 9. Mode entrée ligne 2
   (mode Bluetooth)
5. Pause/lecture (mode Bluetooth)
6. Réduction du volume
7. Extension du champ sonore activée

Installation et remplacement de la pile Faites tourner le cache de la pile dans la direction de la flèche pour le retirer. Installez la pile CR2032 dans le sens correct dans le compartiment, puis fermez le cache.

OPEN ↑ o

AVERTISSEMENT!

1. Ne pas avaler la pile, risque de brûlure chimique.
2. Le produit comporte une pile-bouton. L'ingestion de la pile peut entraîner des blessures et même la mort. Ne pas placer une pile neuve ou usagée à portée des enfants.
3. Ne pas utiliser le produit si le cache de pile est manquant ou n'est pas fermé, et gardez la télécommande hors de portée des enfants.
4. Rendez-vous immédiatement à l'hôpital en cas d'ingestion de la pile.

Remarque:

1. Ne pas placer la télécommande dans un lieu chaud et humide.
2. Ne pas recharger la pile.
3. Retirer la pile avant une période d'inutilisation prolongée.
4. Ne pas exposer la pile à une température excessive, comme la lumière directe du Soleil, un feu ou similaire.
5. Risque d'explosion si la pile est remplacée de façon incorrecte. Ne remplacez une pile que par une pile du même type ou de type équivalent.

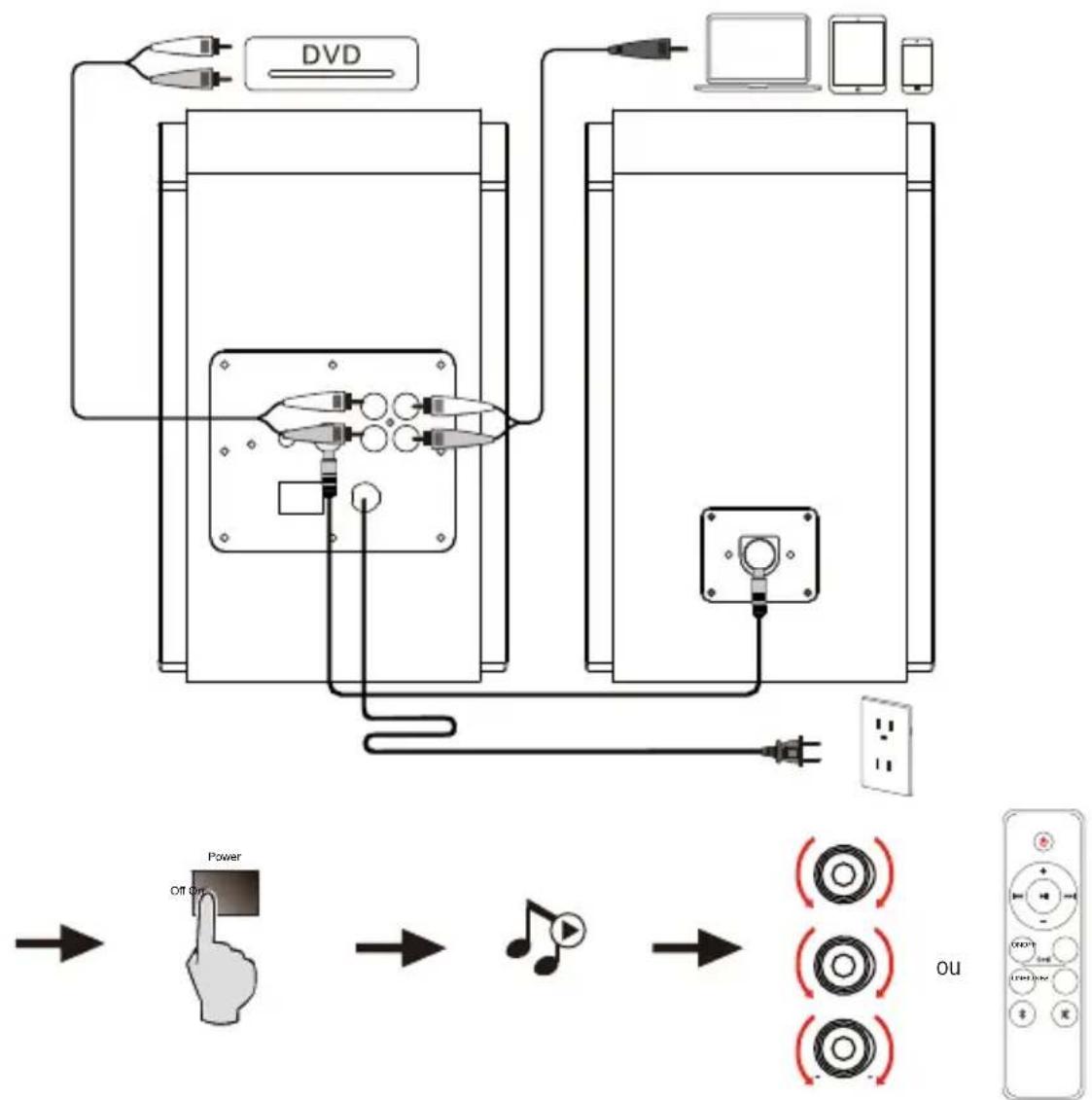

Connexions

Le port « Sub Out » sur le panneau arrière du haut-parleur actif comporte une fonction de détection. Lorsque le port est connecté à un caisson de basses externe, le niveau des basses du haut-parleur est réduit et les basses seront principalement prises en charge par le caisson de basse connecté.

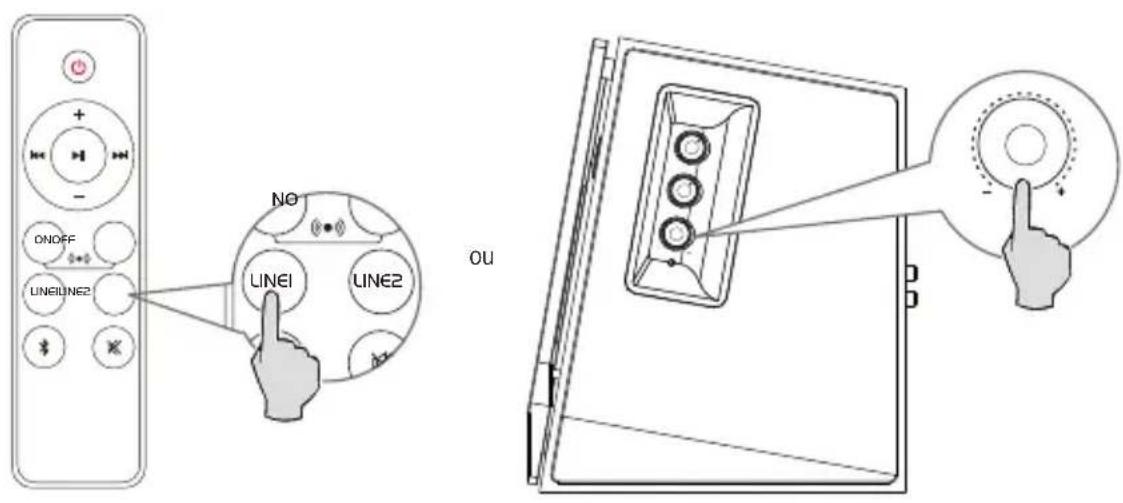

Mode entrée ligne

ONOFF LINE1 NO LINE1 LINE2 OU

• Appuyez sur la molette « volume/input » sur le panneau latéral du haut-parleur actif pour basculer sur le mode entrée ligne 1 (le voyant vert clignote une fois), ou entrée ligne 2 (le voyant vert clignote deux fois).
• Appuyez sur le bouton « LINE1 » ou « LINE2 » sur la télécommande pour basculer entre le mode entrée ligne 1 ou entrée ligne 2.

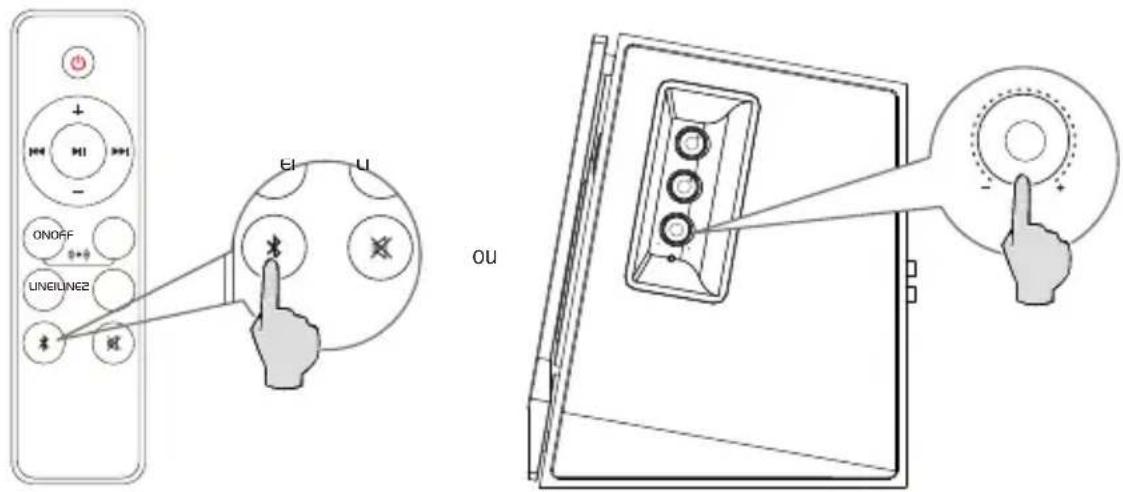

Mode Bluetooth

Bluetooth®

ONOFF UNELINE2 EI UI OU

• Appuyez sur la molette « volume/input » sur le panneau latéral du haut-parleur actif, ou appuyez sur le bouton « ✉ » sur la télécommande pour basculer en mode Bluetooth. Le voyant bleu clignote.
• Activez le Bluetooth sur votre dispositif source pour rechercher et sélectionner « EDIFIER R1700BTs ». Le voyant bleu reste allumé.
• Pour déconnecter le Bluetooth, maintenez la molette « volume/input » appuyée sur le panneau latéral du haut-parleur actif ou maintenez le bouton « ✉ » appuyé sur la télécommande pendant 2 secondes.

Remarque:

• Pour profiter pleinement des fonctions Bluetooth de ce produit, vérifiez que votre dispositif mobile prenne en charge le protocole A2DP (Profil de distribution audio avancée).
• La connectivité et la compatibilité Bluetooth peuvent différer entre les dispositifs source, selon la version du logiciel du dispositif en question.

Caractéristiques techniques

Puissance de sortie : R/L(aigus): 15W+15W

R/L(moyens et basses): 18W+18W

Réponse en fréquence: 52Hz à 20KHz

Source audio: Entrée ligne 1, Entrée ligne 2, Bluetooth

Déclaration pour l'UE

Bande de fréquence: 2,402 GHz \~ 2,480 GHz

Puissance de sortie RF: ≤20 dBm (EIRP)

Il n'y a aucune restriction d'utilisation.

Dépannage

Pas de son

• Vérifiez que le haut-parleur est allumé.
- Essayez de monter le volume en utilisant le réglage de volume principal ou la télécommande.
- Vérifiez que les câbles audio sont bien connectés et que l'entrée est correctement réglée sur les haut-parleurs.
- Vérifiez s'il y a une sortie de signal provenant de la source audio.

Connexion par Bluetooth impossible

• Vérifiez que le haut-parleur est réglé sur l'entrée Bluetooth. S'il est dans un autre mode d'entrée audio, le Bluetooth ne se connectera pas. Déconnectez tout appareil Bluetooth en maintenant enfoncé le bouton « » en mode Bluetooth, puis réessayez.
• La distance de transmission effective Bluetooth est de 10 mètres, veillez à ce que l'appareil est à portée.
• Essayez de connecter un autre appareil Bluetooth.

possible de démarrer le R1700BTs

- Vérifiez si l'alimentation principale est connectée ou si la prise secteur est active.

Bruit provenant des hauts-parleurs

Les hauts-parleurs d'EDIFIER émettent peu de bruit, tandis que le bruit de fond de certains dispositifs audio est trop élevé. Veuillez débrancher les câbles audios et augmentez le volume. Si vous ne pouvez pas entendre les hauts-parleurs en vous tenant à 1 mètre d'eux, alors il y a un problème avec ce produit.

Pour en savoir plus sur EDIFIER, visitez www.edifier.com

Pour des demandes relatives à la garantie d'EDIFIER, visitez la page pour votre pays sur www.edifier.com et lisez la section intitulée Modalités de garantie.

États-Unis et Canada : [e-mail]

Amérique du Sud: Visitez www.edifier.com (anglais) ou www.edifierla.com (espagnol/portugais) pour les coordonnées locales.
