Tipo di prodotto	Diffusore attivo a 2 vie
Marca	Edifier
Modello	R1700BTs
Potenza di uscita	Acuti: 15W+15W, Medi e bassi: 18W+18W
Risposta in frequenza	52 Hz - 20 kHz
Sorgenti audio	Ingresso linea 1 (RCA), Ingresso linea 2 (RCA), Bluetooth (A2DP)
Bluetooth	Versione non specificata, frequenza 2,402-2,480 GHz, portata 10 m
Alimentazione	Rete (cavo di alimentazione incluso)
Controlli	Volume, acuti, bassi, selezione ingresso, accensione/spegnimento
Telecomando	Sì (batteria CR2032 inclusa)
Uscita subwoofer	Sì (Sub Out con rilevamento automatico)
Batteria del telecomando	CR2032
Contenuto della confezione	Diffusore attivo, diffusore passivo, telecomando, cavo audio RCA-3,5 mm, cavo di collegamento diffusori, manuale utente
Utilizzo	Solo interno
Temperatura di funzionamento	0 a 35 °C
Classe di protezione	Doppio isolamento (Classe II)
Manutenzione	Pulire con un panno asciutto, non utilizzare prodotti chimici
Sicurezza	Non aprire, non esporre all'acqua, non ostruire le prese d'aria
Garanzia	Da consultare su www.edifier.com

Domande frequenti - R1700BTs EDIFIER

Come collegare i miei diffusori Edifier R1700BTs in Bluetooth?

Premi la manopola volume/input del diffusore attivo o il pulsante Bluetooth del telecomando per passare alla modalità Bluetooth (spia blu lampeggiante). Attiva il Bluetooth sul tuo smartphone o computer e seleziona 'EDIFIER R1700BTs' nell'elenco dei dispositivi. La spia blu rimane accesa una volta connesso.

Cosa fare se non si sente alcun suono?

Verifica che il diffusore sia acceso e che il volume non sia al minimo. Assicurati che i cavi audio siano collegati correttamente e che la sorgente audio emetta un segnale. Prova a cambiare modalità di ingresso (Line 1, Line 2, Bluetooth) ruotando la manopola o utilizzando il telecomando.

Come utilizzare il telecomando?

Il telecomando consente di accendere/spegnere, regolare il volume, selezionare gli ingressi (LINE1, LINE2), controllare la riproduzione Bluetooth (traccia precedente/successiva, pausa/riproduzione) e attivare o disattivare l'estensione del campo sonoro. Funziona con una batteria CR2032.

Come sostituire la batteria del telecomando?

Ruota il coperchio della batteria nel senso della freccia per aprirlo. Rimuovi la vecchia batteria e inserisci una nuova batteria CR2032 rispettando la polarità (+ verso l'alto). Richiudi il coperchio ruotando in senso inverso.

Posso collegare un subwoofer esterno?

Sì, la porta 'Sub Out' sul retro del diffusore attivo è prevista per questo. Quando colleghi un subwoofer, il livello dei bassi dei diffusori viene automaticamente ridotto per affidare i bassi al subwoofer.

Come collegare una sorgente audio cablata?

Utilizza il cavo audio RCA-3,5 mm fornito per collegare la tua sorgente (smartphone, computer) all'ingresso Line 1 o Line 2. Seleziona quindi la modalità corrispondente premendo la manopola volume/input o i pulsanti LINE1/LINE2 del telecomando.

Il mio Bluetooth non si connette, cosa fare?

Assicurati che il diffusore sia in modalità Bluetooth (spia blu lampeggiante). Se un dispositivo è già connesso, disconnettilo tenendo premuto il pulsante Bluetooth del telecomando o la manopola volume/input per 2 secondi. Verifica che il tuo dispositivo sorgente sia entro 10 metri e che il Bluetooth sia attivato.

Come pulire i diffusori Edifier R1700BTs?

Spegni e scollega il diffusore. Pulisci la superficie con un panno morbido e asciutto. Non utilizzare mai prodotti chimici, alcool o solventi. Evita che l'acqua penetri nelle aperture.

Quali sono le precauzioni di sicurezza importanti?

Non aprire l'involucro, non esporre all'acqua o all'umidità, non posizionare vicino a fonti di calore, non ostruire le prese d'aria e utilizzare solo in interni. In caso di problemi, contatta un servizio autorizzato.

Dove trovare la garanzia e il supporto?

Per le informazioni sulla garanzia, visita il sito www.edifier.com e seleziona il tuo paese. Per il Nord America, contatta [e-mail]. Per il Sud America, consulta www.edifierla.com.

MANUALE UTENTE R1700BTs EDIFIER

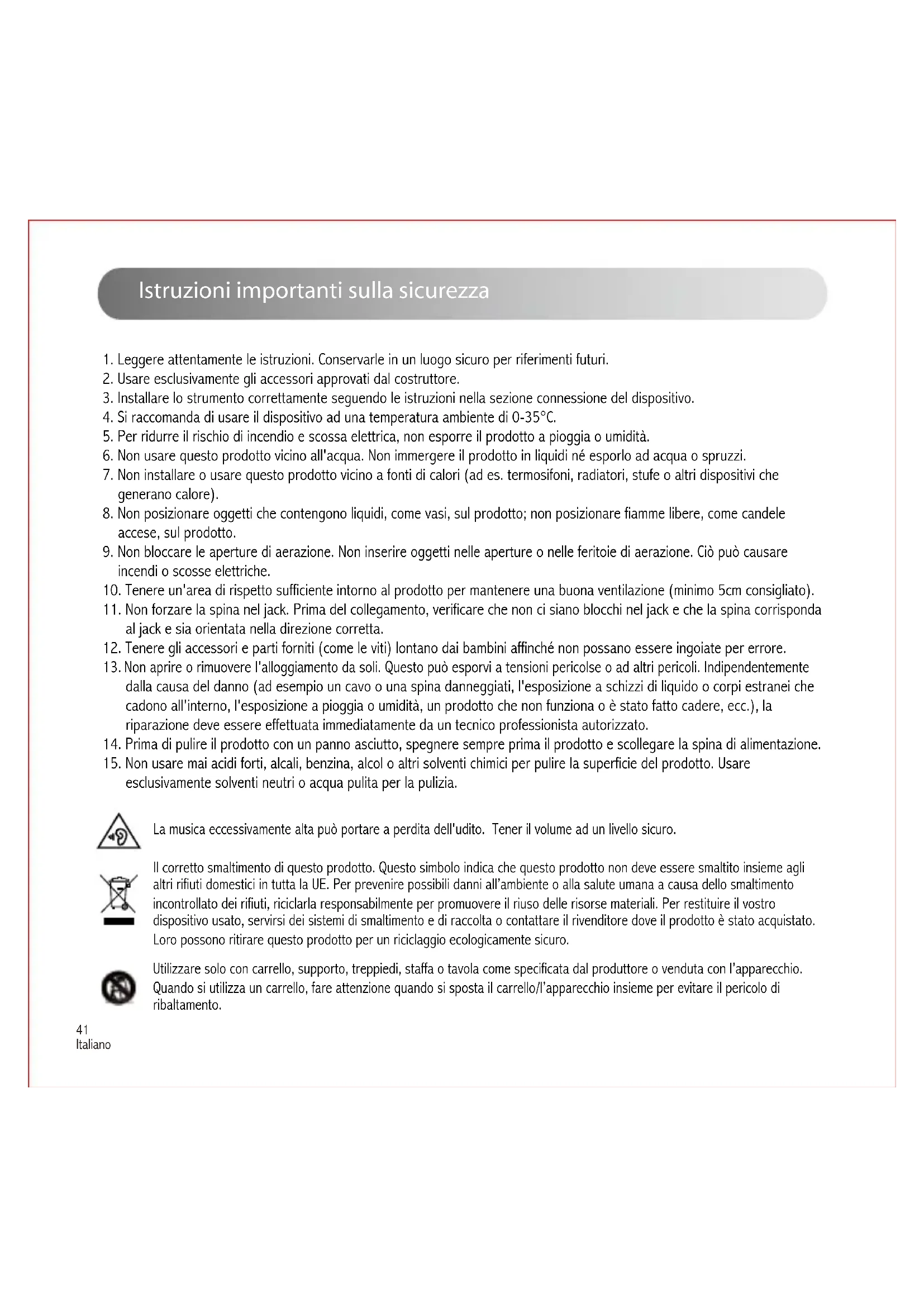

Istruzioni importanti sulla sicurezza

1. Leggere attentamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.
2. Usare esclusivamente gli accessori approvati dal costruttore.
3. Installare lo strumento correttamente seguendo le istruzioni nella sezione connessione del dispositivo.
4. Si raccomanda di usare il dispositivo ad una temperatura ambiente di 0-35°C.
5. Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.
6. Non usare questo prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.
7. Non installare o usare questo prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).
8. Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.
9. Non bloccare le aperture di aerazione. Non inserire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.
10. Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).
11. Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sia orientata nella direzione corretta.
12. Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per errore.
13. Non aprire o rimuovere l'alloggiamento da soli. Questo può esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente dalla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediatamente da un tecnico professionista autorizzato.
14. Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.
15. Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.

La musica eccessivamente alta può portare a perdita dell'udito. Tener il volume ad un livello sicuro.

Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio ecologicamente sicuro.

Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento.

Istruzioni importanti sulla sicurezza

Avvertenza sull'alimentazione:

1. Posizionare il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio sia uguale all'alimentazione elettrica locale. Si può trovare la corretta tensione di esercizio sulla targhetta del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. Etichette di avvertenza per la sicurezza sull'alloggiamento o sulla base del prodotto o sull'adattatore di alimentazione.

Questo simbolo avverte l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo simbolo avverte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo simbolo indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo simbolo indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.

Prodotti wireless:

1. I prodotti wireless possono generare radiofrequenze a onde corte ed interferire con il normale uso di altri dispositivi elettronici o apparecchiature mediche.
2. Spegnere il prodotto quando non è consentito. Non usare il prodotto in strutture mediche, in aereo, presso i distributori di benzina, vicino a cancelli automatici, sistemi di allarme anti-incendio automatici o altri dispositivi automatici.
3. Non usare il prodotto in prossimità di pacemaker entro una distanza di 20cm. Le onde radio possono influire sul normale funzionamento del pacemaker o di altri dispositivi medici.

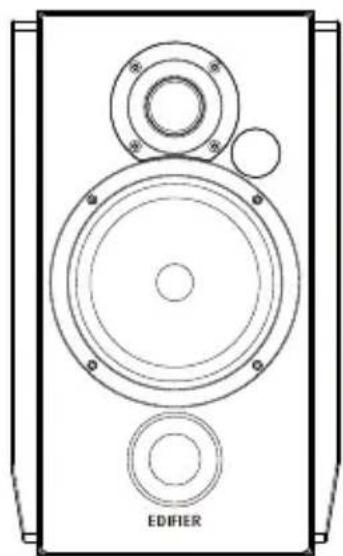

Contenuto della confezione

ON/OFF LUX/UNICE

Telecomando

EDIFIER

Altoparlante passivo Altoparlante attivo

Cavo audio da RCA a RCA

Cavo di collegamento altoparlanti

Blank white rectangular document with no visible text, symbols, or markings

Manuale dell'utente

Nota: Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.

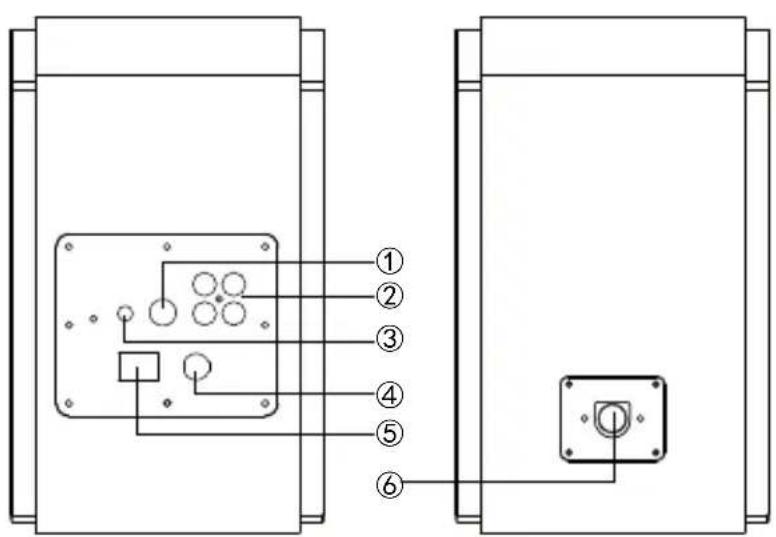

Illustrazioni

1. Collegamento all'altoparlante passivo
2. Porta connettore ingresso audio
3. Collegamento all'subwoofer esterno
4. Cavo di alimentazione
5. Tasto di accensione
6. Collegamento per altoparlante attivo
7. Manopola alti

8. Manopola bassi

9. Controllo del volume principale
   Premere: interruttore modalità di ingresso
   Tenere premuto: accensione/spegnimento
   Tenere premuto: scollegare il Bluetooth in modalità Bluetooth

10. Indicatore di alimentazione
11. Ricevitore a infrarossi/indicatore di ingresso
    Verde: modalità line in 1/line in 2
    Blu: modalità Bluetooth

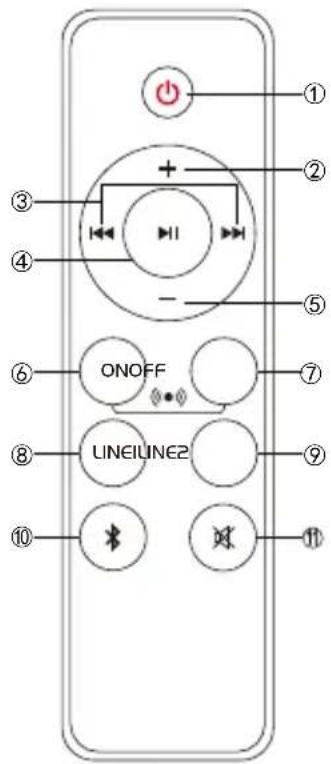

Telecomando

① ② ③ ④ + - ⑤ ⑥ ONOFF ⑦ ⑧ LINE/LINE2 ⑨ ⑩ Bluetooth Bluetooth

1. Accensione/spegnimento
2. Aumentare il volume
3. Brano precedente/brano successivo (modalità Bluetooth)
4. Pausa/riproduzione (modalità Bluetooth)
5. Abbassare il volume

6. Estensione del campo audio abilitato

7. Estensione del campo audio disabilitato

8. Modalità linea in 1
9. Modalità linea in 2
10. Modalità Bluetooth

Premere e tenere premuto per scollegare i dispositivi Bluetooth

1. Muto

Installazione e sostituzione della batteria Ruotare il coperchio della batteria secondo la direzione della freccia ed estrarla; installare correttamente la batteria CR2032 nel vano batteria e poi chiudere il coperchio della batteria.

1. Non ingerire la batteria; pericolo di ustioni chimiche.
2. Il prodotto include una batteria wafer. L'ingerimento di questa batteria può causare lesioni o la morte. Non collocare la batteria vecchia o nuova in luoghi alla portata dei bambini.
3. Non usare il prodotto se il coperchio della batteria manca o non è chiuso e tenere il telecomando fuori dalla portata dei bambini.
4. Se la batteria è stata ingerita è necessario dirigersi subito in ospedale.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo.
4. La batteria non dovrebbe essere esposta ad eccessivo calore come la luce del sole diretta, fuoco o simili.
5. Se la batteria non è sostituita correttamente vi è il pericolo di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

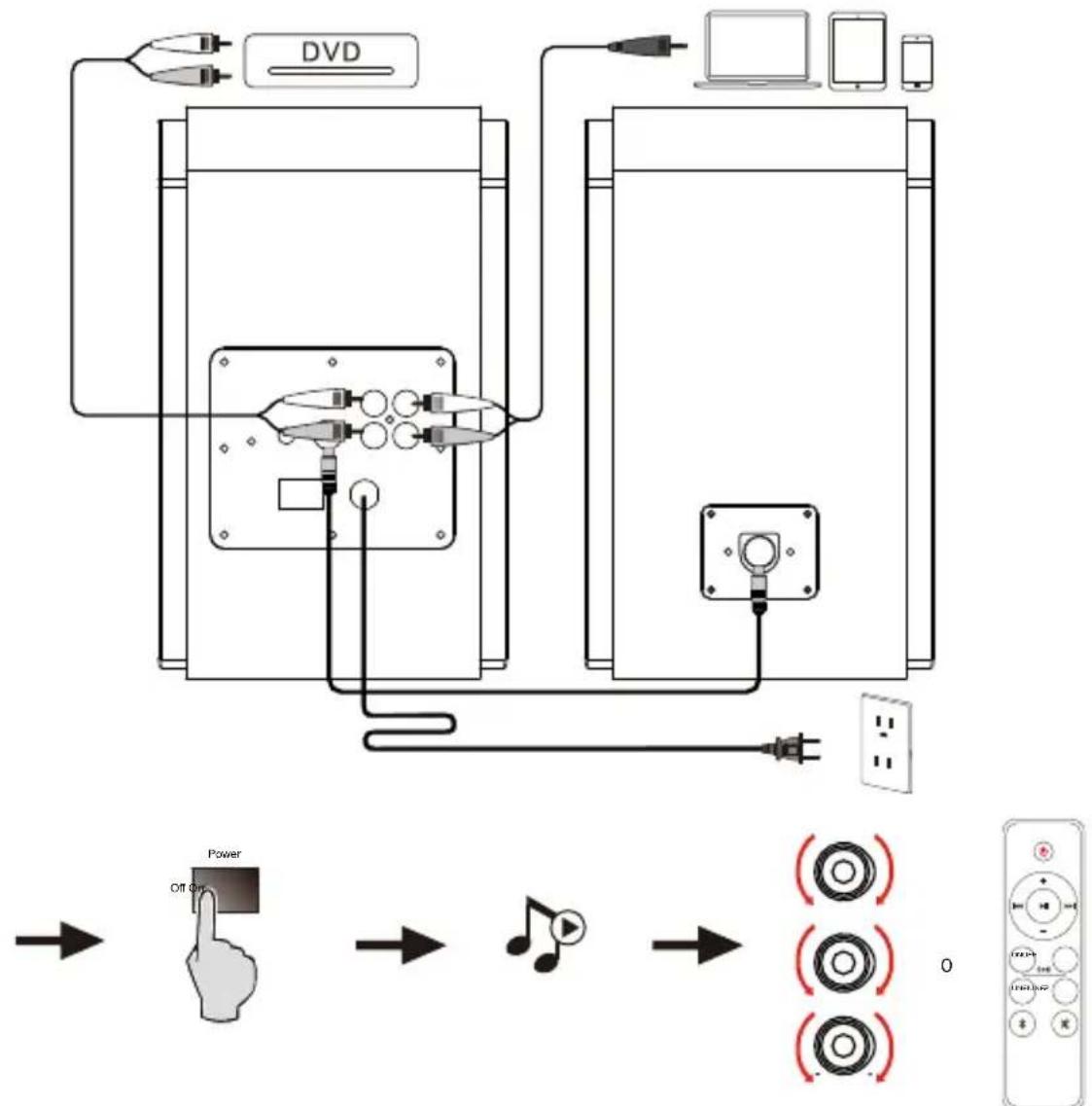

Collegamenti

La porta "Sub Out" sul pannello posteriore dell'altoparlante attivo è dotata di una funzione di rilevamento. Quando la porta è collegata con un subwoofer esterno, i bassi dell'altoparlante vengono ridotti ed emessi principalmente dal subwoofer collegato.

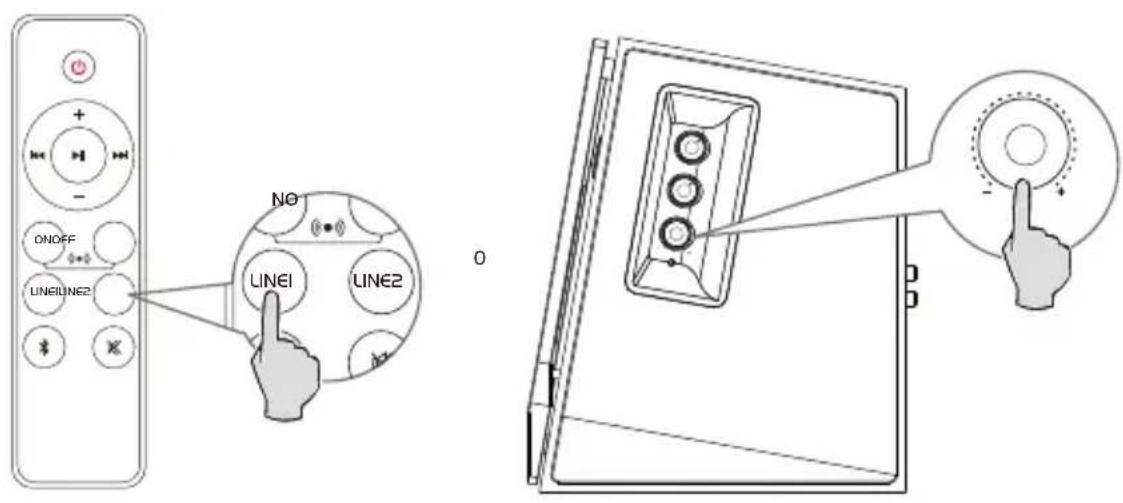

Modalità linea in

ONOFF LINE1 LINE2 NO LINE1 LINE2 0

• Premere la manopola "volume/input" sul pannello laterale dell'altoparlante attivo per passare alla modalità linea in 1 (luce verde lampeggiante una volta) o linea in 2 (luce verde lampeggiante due volte).
• Premere rispettivamente il pulsante "LINE1" / "LINE2" sul telecomando per passare alla modalità linea in 1/linea in 2.

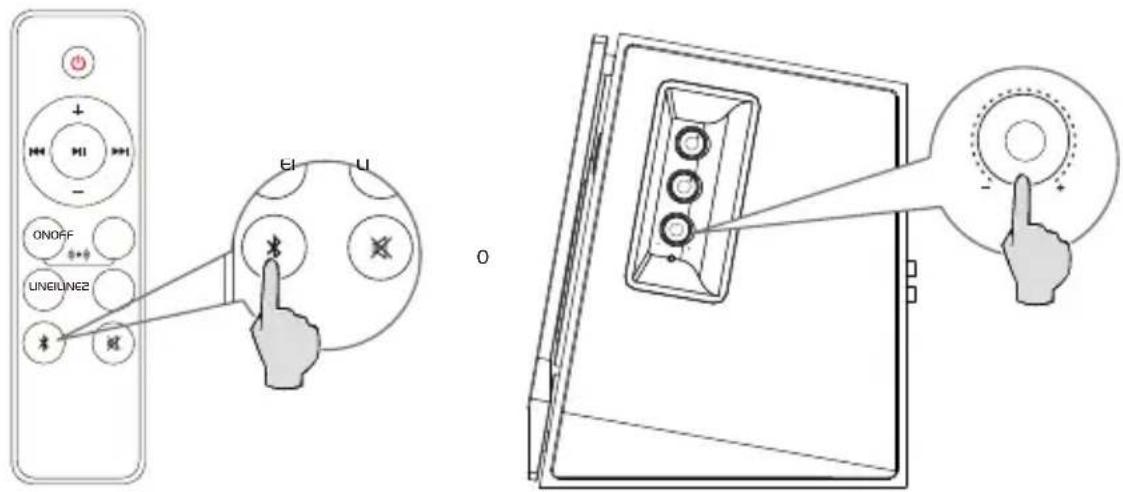

Modalità Bluetooth

Bluetooth®

• Premere la manopola "volume/input" sul pannello laterale dell'altoparlante attivo o premere il pulsante " * " sul telecomando per passare alla modalità Bluetooth, la luce blu lampeggerà.
• Configurare il proprio dispositivo Bluetooth per effettuare la ricerca e selezionare "EDIFIER R1700BTs", la luce blu si commuterà in stato fisso.
• Per scollegare il Bluetooth, tenere premuta la manopola "volume/input" sul pannello laterale dell'altoparlante attivo o premere il pulsante " * " sul telecomando per 2 secondi.

Nota:

• Per apprezzare al meglio tutte le funzioni Bluetooth di questo prodotto, assicurarsi che il dispositivo mobile supporti i profili A2DP (Profilo di Distribuzione Audio Avanzato).
• La connettività e la compatibilità Bluetooth possono essere diverse tra i vari dispositivi sorgente, in base alle versioni software dei dispositivi sorgente.

Specifiche

Potenza: R/L(alti): 15W+15W

R/L(media portata e bassi): 18W+18W

Risposta in frequenza: 52Hz-20KHz

Ingresso audio: Ingresso linea 1, Ingresso linea 2, Bluetooth

Dichiarazione per l'Unione Europea

Frequenza di banda: 2.402GHz \~ 2.480GHz

Potenza di uscita RF: ≤ 20 dBm (EIRP)

Non vi sono restrizioni d'uso.

Risoluzione dei problemi

Nessun suono

• Verificare se gli altoparlanti sono in stato ON.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita dalla sorgente audio.

Impossibile collegarsi tramite Bluetooth

• Assicurarsi che l'altoparlante sia impostato sull'ingresso Bluetooth. Se è in altre modalità audio il Bluetooth non si collegherà. Scollegare da qualsiasi dispositivo Bluetooth premendo e tenendo premuta " *" in modalità Bluetooth e riprovare.
• La portata effettiva della trasmissione Bluetooth è 10 metri; assicurarsi che l'uso sia entro questo intervallo.
• Provare a collegare un altro dispositivo Bluetooth.

L' R1700BTs non si accende

- Verificare che l'alimentazione elettrica sia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

- Gli altoparlanti EDIFIER generano pochissimo rumore, mentre il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con questo prodotto.

Per sapere di più su EDIFIER, visitare il sito www.edifier.com

Per domande sulla garanzia EDIFIER, visitare la relativa pagina del paese sul sito www.edifier.com e consultare la sezione intitolata Condizioni di garanzia.

USA e Canada: [e-mail]

Sud America: Visitare il sito www.edifier.com (inglese) o www.edifierla.com (spagnolo/portoghese) per informazioni locali di contatto.
