Tipo de producto	Altavoz activo de 2 vías
Marca	Edifier
Modelo	R1700BTs
Potencia de salida	Agudos: 15W+15W, Medios y graves: 18W+18W
Respuesta en frecuencia	52 Hz - 20 kHz
Fuentes de audio	Entrada de línea 1 (RCA), Entrada de línea 2 (RCA), Bluetooth (A2DP)
Bluetooth	Versión no especificada, frecuencia 2,402-2,480 GHz, alcance 10 m
Alimentación	Red eléctrica (cable de alimentación incluido)
Controles	Volumen, agudos, graves, selección de entrada, encendido/apagado
Control remoto	Sí (pila CR2032 incluida)
Salida de subwoofer	Sí (Sub Out con detección automática)
Pila del control remoto	CR2032
Contenido del paquete	Altavoz activo, altavoz pasivo, control remoto, cable de audio RCA-3.5 mm, cable de conexión de altavoces, manual de usuario
Uso	Solo interior
Temperatura de funcionamiento	0 a 35 °C
Clase de protección	Doble aislamiento (Clase II)
Mantenimiento	Limpiar con un paño seco, no usar productos químicos
Seguridad	No abrir, no exponer al agua, no obstruir las ventilaciones
Garantía	Consulte en www.edifier.com

Preguntas frecuentes - R1700BTs EDIFIER

¿Cómo conectar mis altavoces Edifier R1700BTs por Bluetooth?

Presione la rueda de volumen/entrada del altavoz activo o el botón Bluetooth del control remoto para cambiar al modo Bluetooth (indicador azul parpadeante). Active el Bluetooth en su smartphone u ordenador y seleccione 'EDIFIER R1700BTs' en la lista de dispositivos. El indicador azul permanece encendido una vez conectado.

¿Qué hacer si no escucho ningún sonido?

Verifique que el altavoz esté encendido y que el volumen no esté al mínimo. Asegúrese de que los cables de audio estén correctamente conectados y que la fuente de audio emita una señal. Intente cambiar el modo de entrada (Line 1, Line 2, Bluetooth) girando la rueda o usando el control remoto.

¿Cómo usar el control remoto?

El control remoto permite encender/apagar, ajustar el volumen, seleccionar las entradas (LINE1, LINE2), controlar la reproducción Bluetooth (pista anterior/siguiente, pausa/reproducción) y activar o desactivar la extensión del campo sonoro. Funciona con una pila CR2032.

¿Cómo reemplazar la pila del control remoto?

Gire la tapa de la pila en el sentido de la flecha para abrirla. Retire la pila vieja e inserte una pila CR2032 nueva respetando la polaridad (+ hacia arriba). Cierre la tapa girando en sentido contrario.

¿Puedo conectar un subwoofer externo?

Sí, el puerto 'Sub Out' en la parte trasera del altavoz activo está diseñado para eso. Al conectar un subwoofer, el nivel de graves de los altavoces se reduce automáticamente para que los graves sean manejados por el subwoofer.

¿Cómo conectar una fuente de audio por cable?

Use el cable de audio RCA-3.5 mm incluido para conectar su fuente (smartphone, ordenador) a la entrada Line 1 o Line 2. Luego seleccione el modo correspondiente presionando la rueda de volumen/entrada o los botones LINE1/LINE2 del control remoto.

Mi Bluetooth no se conecta, ¿qué hacer?

Asegúrese de que el altavoz esté en modo Bluetooth (indicador azul parpadeante). Si un dispositivo ya está conectado, desconéctelo manteniendo presionado el botón Bluetooth del control remoto o la rueda de volumen/entrada durante 2 segundos. Verifique que su dispositivo fuente esté a menos de 10 metros y que el Bluetooth esté activado.

¿Cómo limpiar los altavoces Edifier R1700BTs?

Apague el altavoz y desconéctelo. Limpie la superficie con un paño suave y seco. Nunca use productos químicos, alcohol o disolventes. Evite que entre agua en las aberturas.

¿Cuáles son las precauciones de seguridad importantes?

No abrir la carcasa, no exponer al agua ni a la humedad, no colocar cerca de una fuente de calor, no obstruir las ventilaciones y usar solo en interiores. En caso de problema, contacte a un servicio autorizado.

¿Dónde encontrar la garantía y el soporte?

Para información de garantía, visite el sitio www.edifier.com y seleccione su país. Para América del Norte, contacte [e-mail]. Para América del Sur, consulte www.edifierla.com.

MANUAL DE USUARIO R1700BTs EDIFIER

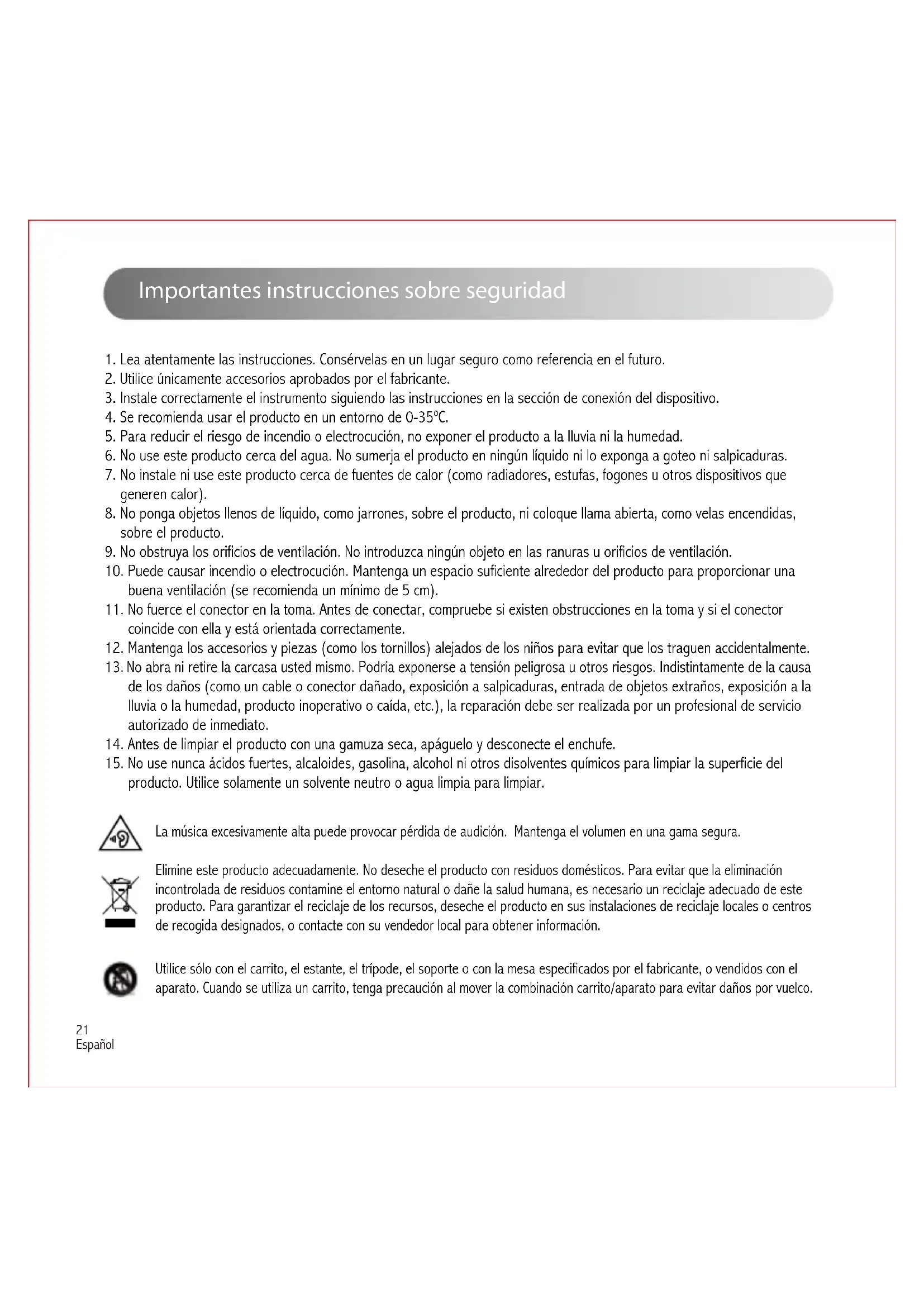

Importantes instrucciones sobre seguridad

1. Lea atentamente las instrucciones. Consérvelas en un lugar seguro como referencia en el futuro.
2. Utilice únicamente accesorios aprobados por el fabricante.
3. Instale correctamente el instrumento siguiendo las instrucciones en la sección de conexión del dispositivo.
4. Se recomienda usar el producto en un entorno de 0-35°C.
5. Para reducir el riesgo de incendio o electrocución, no exponer el producto a la lluvia ni la humedad.
6. No use este producto cerca del agua. No sumerja el producto en ningún líquido ni lo exponga a goteo ni salpicaduras.
7. No instale ni use este producto cerca de fuentes de calor (como radiadores, estufas, fogones u otros dispositivos que generen calor).
8. No ponga objetos llenos de líquido, como jarrones, sobre el producto, ni coloque llama abierta, como velas encendidas, sobre el producto.
9. No obstruya los orificios de ventilación. No introduzca ningún objeto en las ranuras u orificios de ventilación.
10. Puede causar incendio o electrocución. Mantenga un espacio suficiente alrededor del producto para proporcionar una buena ventilación (se recomienda un mínimo de 5 cm).
11. No fuerce el conector en la toma. Antes de conectar, compruebe si existen obstrucciones en la toma y si el conector coincide con ella y está orientada correctamente.
12. Mantenga los accesorios y piezas (como los tornillos) alejados de los niños para evitar que los traguen accidentalmente.
13. No abra ni retire la carcasa usted mismo. Podría exponerse a tensión peligrosa u otros riesgos. Indistintamente de la causa de los daños (como un cable o conector dañado, exposición a salpicaduras, entrada de objetos extraños, exposición a la lluvia o la humedad, producto inoperativo o caída, etc.), la reparación debe ser realizada por un profesional de servicio autorizado de inmediato.
14. Antes de limpiar el producto con una gamuza seca, apáguelo y desconecte el enchufe.
15. No use nunca ácidos fuertes, alcaloides, gasolina, alcohol ni otros disolventes químicos para limpiar la superficie del producto. Utilice solamente un solvente neutro o agua limpia para limpiar.

La música excesivamente alta puede provocar pérdida de audición. Mantenga el volumen en una gama segura.

Elimine este producto adecuadamente. No deseche el producto con residuos domésticos. Para evitar que la eliminación incontrolada de residuos contamine el entorno natural o dañe la salud humana, es necesario un reciclaje adecuado de este producto. Para garantizar el reciclaje de los recursos, deseche el producto en sus instalaciones de reciclaje locales o centros de recogida designados, o contacte con su vendedor local para obtener información.

Utilice sólo con el carrito, el estante, el trípode, el soporte o con la mesa especificados por el fabricante, o vendidos con el aparato. Cuando se utiliza un carrito, tenga precaución al mover la combinación carrito/aparato para evitar daños por vuelco.

Importantes instrucciones sobre seguridad

Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente de manera que se pueda manejar fácilmente.
2. Antes del uso, asegúrese de que la tensión operativa sea idéntica a su alimentación local. Puede encontrar la tensión operativa correcta en la placa del producto.
3. Por motivos de seguridad, desconecte el producto durante tormentas o cuando no lo vaya a usar durante un tiempo prolongado.
4. En condiciones normales la alimentación puede calentarse. Mantenga una buena ventilación en la zona y tenga cuidado.
5. Etiquetas de advertencias de seguridad en el chasis o la parte inferior del producto o adaptador de alimentación.

Este símbolo advierte al usuario de la presencia de tensión peligrosa no aislada en el interior de la carcasa del producto que puede tener la magnitud suficiente para constituir un riesgo de electrocución a personas.

Este símbolo advierte al usuario que no desmonte la carcasa del producto, y que no existen piezas sustituibles por el usuario en su interior. Lleve el producto a un centro de servicio autorizado para su reparación.

Este símbolo indica que el producto solamente ha sido diseñado para uso en interiores.

Este símbolo indica que el producto es un dispositivo eléctrico de CLASE II o doble aislamiento sin necesidad de conexión a tierra.

El enchufe de la RED o el adaptador del aparato se utiliza como dispositivo de desconexión, el dispositivo de desconexión quedará fácilmente operativo.

Producto inalámbrico:

1. Un producto inalámbrico puede generar frecuencias de radio de onda corta e interferir con el uso normal de otros dispositivos electrónicos o equipamiento médico.
2. Apague el producto si está prohibido. No use el producto en instalaciones médicas, aviones, gasolineras, cerca de puertas automáticas, sistemas de alarma contra incendios automáticos u otros dispositivos automatizados.
3. No use el producto cerca de marcapasos, a menos de 20 cm. Las ondas de radio pueden afectar al funcionamiento normal del marcapasos u otros dispositivos médicos.

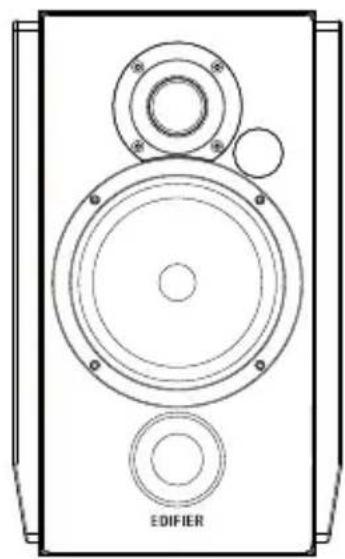

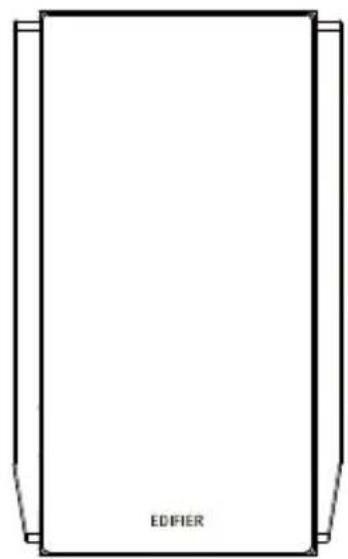

Contenido de la caja

ON/OFF LUX/ON/EX

Mando a distancia

EDIFIER

Altavoz activoAltavoz pasivo

Cable para la conexión de los altavoces

Nota: Las imágenes aparecen con un fin meramente ilustrativo y pueden variar del producto final.

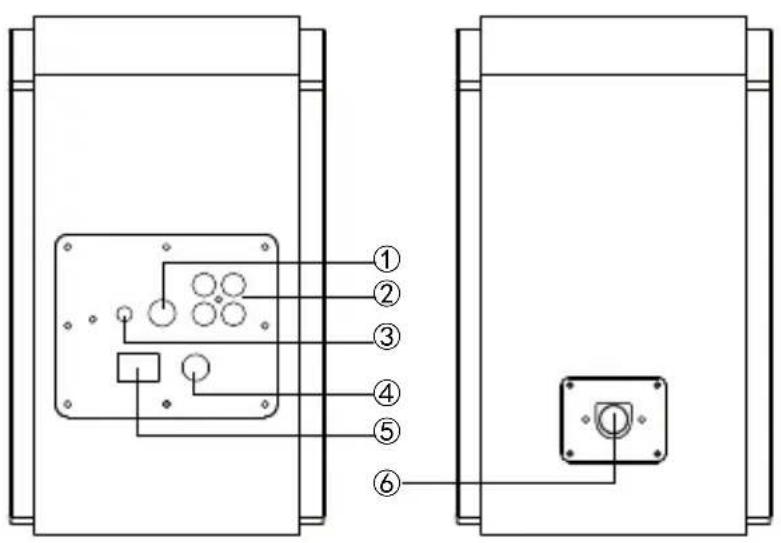

Ilustraciones

1. Conexión a altavoz pasivo
2. Conector de entrada de audio
3. Conexión a subwoofer externo
4. Cable de alimentación
5. Interruptor de encendido
6. Conexión al altavoz activo
7. Selector de agudos

8. Selector de bajos

9. Control de volumen maestro
   Pulsar: cambiar modo de entrada
   Mantener pulsado: encendido/apagado
   Mantener pulsado: desconectar Bluetooth
   en modo Bluetooth

10. Indicador de alimentación

11. Receptor de infrarrojos/indicador de entrada
    Verde: modo entrada línea 1/entrada línea 2
    Azul: modo Bluetooth

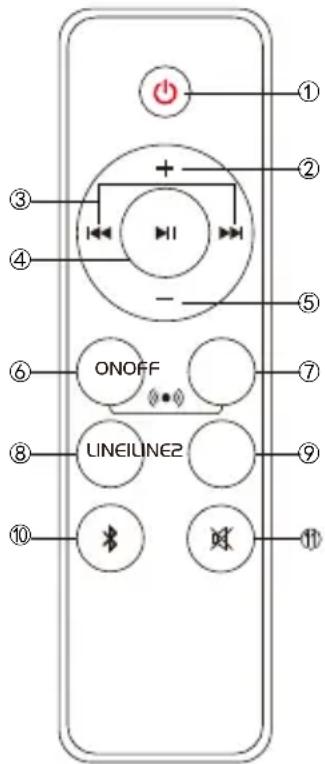

Mando a distancia

① ② ③ ④ + - ⑤ ⑥ ONOFF ⑦ ⑧ LINELINE2 ⑨ ⑩

1. Encendido/apagado
2. Extensión de campo sonoro deshabilitada
3. Aumento del volumen 8. Modo de entrada línea 1
4. Pista anterior/pista siguiente 9. Modo de entrada línea 2
   (modo Bluetooth) 10. Modo Bluetooth
5. Pausa/reproducción Presione y mantenga pulsado para (modo Bluetooth) desconectar los dispositivos Bluetooth
6. Disminución del volumen 11. Silencio
7. Extensión de campo sonoro habilitada

Colocación y sustitución de las pilas Gire la tapa del compartimento de la pila en la dirección que indica la flecha y quítela, coloque la pila CR2032 en la posición correcta en el lugar indicado y luego cierre la tapa.

1. No ingiera la pila; peligro de quemadura química.
2. El producto incluye una pila de botón. La ingestión de la pila puede causar lesiones o la muerte. No deje las pilas nuevas ni las usadas al alcance de los niños.
3. No utilice el aparato si la tapa del compartimento de la pila se ha perdido o no cierra y manténgalo fuera del alcance de los niños.
4. Acuda inmediatamente a un hospital en caso de ingerir la pila.

Nota:

1. No deje el mando a distancia en lugares calurosos ni húmedos.
2. No cargue las pilas.
3. Retire las pilas cuando no vaya a utilizar el aparato durante un tiempo.
4. No exponga las pilas a la luz directa del sol ni las deje cerca del fuego o de alguna fuente de calor.
5. Si la batería se sustituye incorrectamente existe peligro de explosión. Sustitúyala únicamente por una de tipo igual o equivalente.

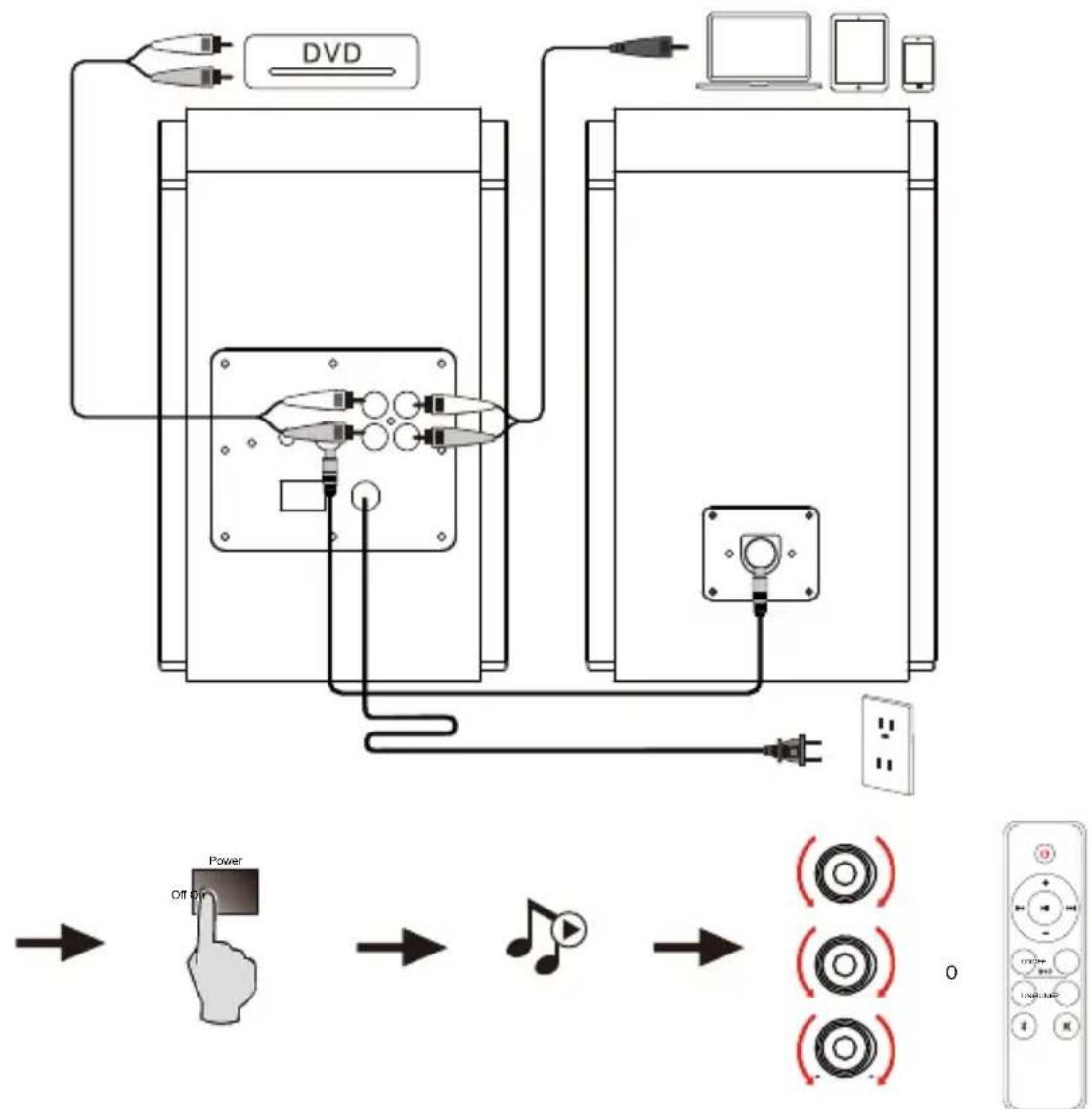

Conexiones

El puerto "Sub Out" del panel posterior del altavoz activo tiene función de detección. Cuando se conecte el puerto con un subwoofer externo, los graves del altavoz se reducirán, y se emitirán los graves principalmente por el subwoofer conectado.

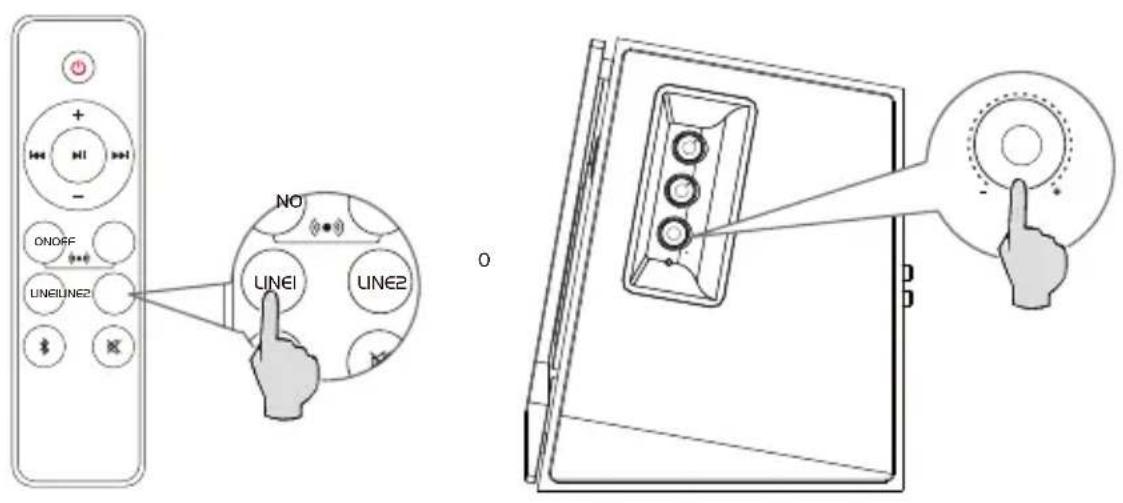

Modo de entrada línea

ON/OFF LINE/LINE2 NO UNE1 UNE2 0

• Pulse el dial "volume/input" en el panel lateral del altavoz activo para pasar a modo de entrada Línea 1 (el testigo verde parpadeará una vez) o modo de entrada Línea 2 (el testigo verde parpadeará dos veces).
• Respectivamente, pulse el botón "LINE1" / "LINE2" en el mando a distancia para cambiar a modo entrada Línea 1/entrada Línea 2.

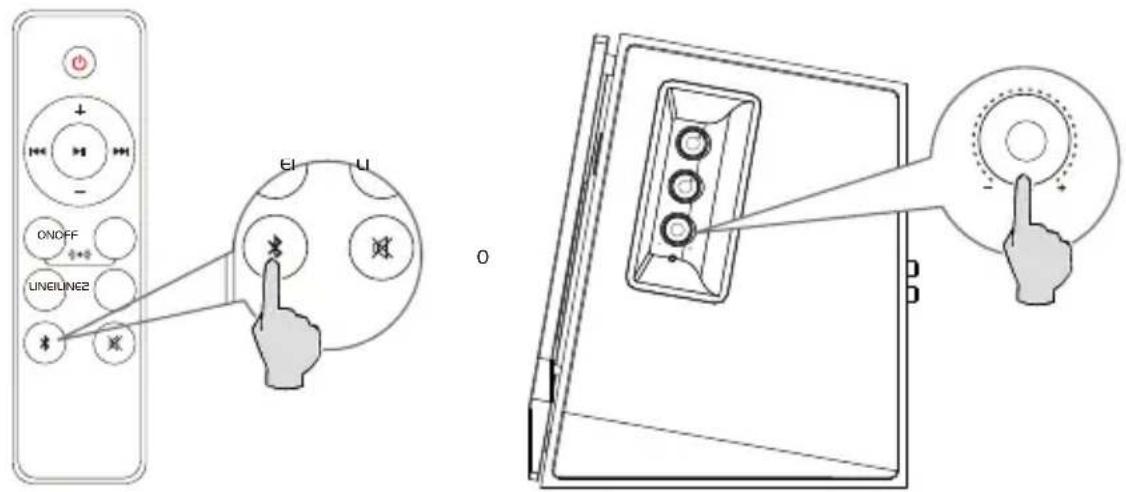

Modo Bluetooth

Bluetooth®

ON/OFF LINE/LINE2 EI LI 0

• Pulse el dial "volume/input" en el panel lateral del altavoz activo o pulse el botón " * " en el mando a distancia para cambiar a modo Bluetooth, el testigo azul parpadeará.
• Configure su dispositivo Bluetooth para buscar y seleccionar "EDIFIER R1700BTs", el testigo azul se iluminará fijo.
• Para desconectar Bluetooth mantenga pulsado el dial "volume/input" en el panel lateral del altavoz activo o mantenga pulsado el botón " * " en el mando a distancia durante 2 segundos.

Nota:

• Para disfrutar de todas las funciones de Bluetooth de este producto, asegúrese de que el dispositivo móvil admite el perfil A2DP (Perfil de distribución de audio avanzado).
• La compatibilidad y la conectividad Bluetooth puede variar entre dispositivos diferentes, ya que depende de las versiones de software de los dispositivos.

Especificaciones

Potencia de salida: R/L(agudos): 15W+15W

R/L(medios y bajos): 18W+18W

Respuesta de frecuencia: 52Hz-20KHz

Entradas de audio: Entrada de línea 1, Entrada de línea 2, Bluetooth

Declaración para la UE

Banda de frecuencia: 2.402GHz \~ 2.480GHz

RF Potencia de salida: ≤20 dBm (EIRP)

No hay restricciones de uso.

Resolución de problemas

No hay sonido

• Compruebe que el altavoz esté activado.
• Intente subir el volumen con el botón de control de volumen general o con el mando a distancia.
• Asegúrese de que los cables de audio están correctamente conectados y la entrada a los altavoces está ajustada.
• Compruebe si hay señal de salida de la fuente de audio.

No se puede conectar a través de Bluetooth

• Asegúrese de que el altavoz está conectado a la entrada Bluetooth. Si está seleccionada otra entrada de audio, no se conectará el Bluetooth. Desconéctese de cualquier dispositivo Bluetooth, para ello pulse y mantenga pulsado el selector « » en el modo Bluetooth, después, inténtelo de nuevo.
• El alcance de transmisión de Bluetooth es de 10 metros, por favor, asegúrese de que está dentro de esa distancia.
• Pruebe la conexión con otro dispositivo Bluetooth.

El R1700BTs no se enciende

- Compruebe si el enchufe está conectado a la toma de corriente o si hay corriente.

Ruido procedente de los altavoces

- Los altavoces EDIFIER generan el menor ruido posible, mientras que otros dispositivos de audio emiten demasiado ruido de fondo. Desconecte los cables de audio y suba el volumen, si no se oye ningún sonido a un metro de distancia del altavoz, el aparato funciona correctamente.

Si quiere saber más sobre EDIFIER, visite www.edifier.com.

Para consultas sobre la garantía EDIFIER, por favor, seleccione la página del país correspondiente en www.edifier.com y revise la sección Condiciones de la garantía.

EE.UU. y Canadá: [e-mail]

América del Sur: por favor, visite www.edifier.com (inglés) o www.edifierla.com (español/portugués) para obtener información de contacto local.
