Type de produit	Système home cinéma 5.1
Marque	Edifier
Modèle	E255
Couleur	Noir
Dimensions enceintes satellites (L x H x P)	120 x 200 x 120 mm
Dimensions caisson de basses (L x H x P)	300 x 400 x 300 mm
Poids total	11,5 kg
Puissance totale	300 W RMS
Alimentation	220-240 V ~ 50/60 Hz
Connectivité	Bluetooth 4.0, entrée optique, coaxiale, RCA, USB
Entrées audio	Optique, coaxiale, RCA stéréo (x2), USB
Sorties	Haut-parleurs satellites (5 canaux), caisson de basses
Formats audio pris en charge (USB)	MP3, WMA, WAV, FLAC
Télécommande	Oui, incluse
Radio FM	Oui, avec antenne filaire
Réglage des graves	Molette dédiée sur le caisson
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le service client Edifier pour les pièces de rechange.
Informations générales	Notice disponible en téléchargement sur notice-facile.com

FOIRE AUX QUESTIONS - E255 EDIFIER

Comment connecter le système E255 à ma télévision ?

Utilisez un câble optique ou coaxial pour relier la sortie audio de votre téléviseur à l'entrée correspondante du caisson de basses. Vous pouvez également utiliser la connexion Bluetooth si votre TV le supporte.

Puis-je utiliser le E255 avec un projecteur ?

Oui, connectez la sortie audio du projecteur (mini-jack ou optique) aux entrées du système. Assurez-vous que le projecteur dispose d'une sortie audio compatible.

Comment régler le volume des graves ?

Tournez la molette 'Bass' située à l'arrière du caisson de basses pour ajuster l'intensité des basses fréquences.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande (remplacez si nécessaire). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur sur le caisson. Pointez la télécommande directement vers le capteur.

Le son est distordu, que dois-je vérifier ?

Réduisez le volume général et le niveau des graves. Vérifiez les connexions des enceintes (polarité +/-). Assurez-vous que les câbles ne sont pas endommagés.

Comment lire de la musique via USB ?

Insérez une clé USB formatée en FAT32 contenant des fichiers MP3, WMA, WAV ou FLAC. Le système lira automatiquement les pistes. Utilisez les boutons de la télécommande pour naviguer.

Le Bluetooth ne s'apparie pas, que faire ?

Assurez-vous que le système est en mode Bluetooth (appuyez sur le bouton Source jusqu'à afficher 'BT'). Activez le Bluetooth sur votre appareil et recherchez 'Edifier E255'. Si nécessaire, réinitialisez l'appairage en maintenant le bouton BT enfoncé 3 secondes.

Quelle est la puissance totale du système ?

La puissance RMS totale est de 300 watts (5 x 30 W pour les satellites + 150 W pour le caisson de basses).

Puis-je ajouter des enceintes supplémentaires ?

Non, le système E255 est un ensemble 5.1 fixe. Seules les 5 enceintes satellites et le caisson fournis peuvent être utilisés.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer les grilles et les surfaces. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec des liquides.

MODE D'EMPLOI E255 EDIFIER

Cet appareil s'accordé avec Industrie Canada licence exempte RIS standard

[1] cet appareil ne peut pas causer l'intervention, et

[2] ce, acparaui doit accepter de l'intervention, y compris l'intervention qui peut causer l'opération non destinée de

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

The statements for 5.85 module:

Le présent couréil est conforme aux CHF d'Industrie Canada applicables aux auranteils radio emeuts de licence. L'oxybitalien est autorisée aux ceux conditions suivantes :

[1] T'appareil he doit pas produire de brouliace, et

[2] Tullistieur de l'épatriet d'act accepter sous broussige radiotheur que sub, même si le croissance est susceptible d'en complémentaire le fondementement.

AVERTISSEMENT: Afin de diminuer les risques d'incendies ou de chocs électriques, ne pas exposer cet appareil à la plue ou à l'humidité. Merc d'avoir adhére le produit Edifier. Depuis des générations, Edifier essaie ce fournir des haut parleurs puissants afin de satisfaire le besoin de nos deux finaux même les plus esjeigants. Ce produit peut ajuster à votre divertissement de maison, à votre ordinateur et à un mini home cinéma une grande performance de son. Veillez les soignement ce manuel afin d'atvenir le meilleur de votre appareil.

Le symbole d'éclair avec une flèche à l'intérieur d'un triangle equilateral informe l'unisateur de la présence d'une tension non isolée et dangereuse dans l'enceinte de l'apparel. Cette dernière peut être du magnitude suffisante pour constituer un risque d'électrocution.

Mn de prévenir les risque de chocs électriques, ne pas retirer le couverde (ou l'arrière). Aucun élément n'est réparable par l'unisateur. Veuillez contacter un personnel qualité pour les réparations.

Le point d'exclamation à l'intérieur d'un triangle équilatéral interne l'utilisateur de la présence, dans ce manuel qui accompagne l'appareil, d'instructions de maintenance (réparation) et d'instructions de fonctionnement importantes.

1. Line ces notices
2. Attention à tous les avertissements
3. Ne pas utiliser cet apparel à procincte d'eau
4. Ne pas destruer les offices de ventilation, installer conformément aux instructions du fabricant.
5. Ne pas installer après de sources de chauteur tels des radiateurs, de bouches d'air chaud, des fours, ou autres appareils (y compris des amplificateurs) éjunctant de la couleur.
6. Ne pas contrement aux mesures de sécurité de la prise par sèe ou de type de mise à la terre. Une prise polarisée à deux barrettes avec une plus large que l'arme line, prise de type de mise à la terre a deux barrettes et une trois silne fiche du terre. La barrette large ou la trois silne fiche sont fournels pour votre sécurité. Si la tiche fourmic ne correspond pas à votre prise, contacier un édricien en pour remplacer la prise obsolée.
7. Provisions le cordon d'alimentation pour ne pas être piéliné ou pinté en particulier aux prises de courant de proximité et au point de sortie de l'appareil.
8. N'util ser que les Étations,accessoires stipulés par le fabricant.
9. Débrancher cet acupani lors d'orages ou lorsqu'inutilisé pendant de longues périodes.
10. Contier la réparation d'un personnel technique agréé. La réparation est nécessaire lors de sour endommagement de l'appré, tel les dégits au condom d'alimentation ou à la prise, un liquide a été versue ou des objets sont tombés sur l'appréil, ce demer a été exposé à la clure ou l'humidité, ne fonctionne pas normalement ou est tombé.
11. Lors de l'utilisation d'une prise au RESEARCH ELECTRIQUE ou c'un oupteur comme dispositif de déconvocation : ce dernier sera maintenu opérationnel.
12. La température amontante mais mais est de 40 °C.

M'utiliser ou avec le parler, le support, le trôpied, le crochet ou la table stipulés par le fabricant ou vendus avec l'apparel. Faire attention lors du déplacement d'un parler, l'apparel combiné afin d'ester des blessures en cas de rensement sur un paner est utilise.

Érimination correcte de ce produit. Ce symbole a se qu'un Europe, ce produit ne doit pas être clinié avec les autres deux mûngers. Recyclée de manière responsable pour promonir la réalisation durale des ressources matérielles et écher tout risque pour l'environnement sur la santé écartant d'une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les poirs de retour et de collecte au contactez le valeur du produit qui pour prendre en charge ce produit, pour un recyclage resproduce de l'environnement.

AVERTISSEMENT NE PAS AVALER LA PLE, BISQUE DE BIULLUES CHIMQUES.

Ce produit content une pile bouton ou plate. Si elle est avalie, la pile bouton ou plate peut causer ce graves brillures internes dans les deux heures subant son ingestion et peut causer le deets. Garden les piles reuses et usages hors de portée des enfants. Si le comparant à piles ne se ferme pas corréciement, amètes d'utiliser le produit et tonneux hors de portée des enfants. Si vous crayez que des piles sont été avaliés ou incertés dans une partie du corps, consultez un médecin immédiatement. Enghre la pile de la l'éloécrumme de tous sources de claire excessive, comme les rayons du soleil, le lieu, so autres li

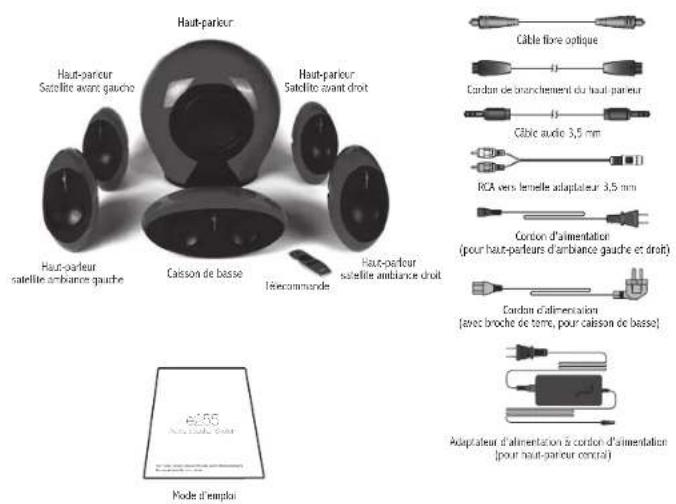

Quel est le contenu de l'emballage

Quel est le contenu de l'emballage

Comment connecter les haut-parleurs

Branchez l'alimentation secteur et les haut-parleurs

19

Français

20 Français

Comment connecter les haut-parleurs

21

Français

Guide d'installation

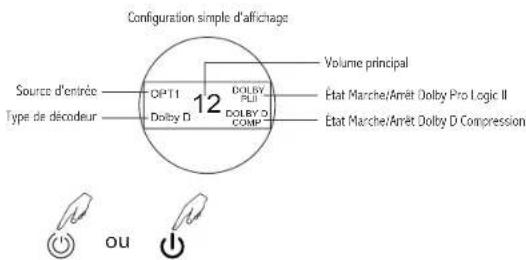

Marche/Veille

Veillez à ce que les voyants du haut-parleur, de l'écran d'affichage du haut-parleur central, du caisson de basse et du haut-parleur d'ambiance soient alumés.

NB:

Le haut-parleur affichera le type de décodeur selon le signal d'entrée de la source audio, tels PCM, Dolby D et DTS d'ambiance.

22 Français

Installation sans fil et appairage Installation sans fil et appairage

Aperçu

NB:
Le transmetteur et les amplis établiront uniquement la connexion sans fil lorsqu'ils sont appariés. Les amplis ne peuvent être appariés qu'aux transmetteurs, pas à un autre ampli.
23
Français

La connexion sans fil est automatiquement restaurée lorsque les haut-parleurs sont allumés. En cas de perte de connexion ou de remplacement des haut-parleurs, veuillez consulter les étapes suivantes pour apparier à nouveau :

Appalrage des haut-parleurs d'ambiance et du calisson de basse

1. Veillez à ce que tous les haut-parleurs sans fil ne soient pas places à plus de 10 mètres de distance du haut-parleur central (transmetteur)

2. Mettez le transmetteur (haut-parleur central) en mode d'appairage :

Appuyez sur la touche SOURDINE de la télécommande

Maintenez la touche 'FUNC' de la télécommande enfoncée.

Et l'icône 'P' cignote constamment sur l'écran d'affichage du haut-parleur central

24 Français

Installation sans fil et appairage

1. Mettez les haut-parleurs d'ambiance en mode d'appairage:

① Veillez à ce que sur tous les haut-parleurs d'ambiance.
② le bouton 'Apparier' de la face arrière de chacun des haut-parleurs d'ambiance soit actionné jusqu'à ce que le voyant des faces arrière dignote constamment

1. Mettez le calsson de basse en mode d'appalrage:

① Allumez le caisson de basse.
② Puis appuyez sur la touche 'Apparier' au bas du caisson de basse jusqu'à ce que le caisson de basse clignote d'une lumière blanche.

1. Attendez 30 secondes pendant l'appairage des haut-parleurs.
2. Lorsque l'appairage est terminé, l'icône 'P' de l'écran d'affichage du haut-parleur central disparaît et les voyants deshaut-parleurs d'ambiance et du caisson de basse resteront allumés.

25

Français

Installation sans fil et appairage

NB:

1. Le mode d'appairage durera 30 secondes. Que l'appairage soit terminé ou pas, le transmetteur et les amplis reviendront à l'état précédent après 30 secondes
2. Lorsque le transmetteur est éteint (ex : le haut-parleur central est en mode veille), les haut-parleurs appariés (haut-parleurs d'ambiance et caisson de basse) se mettront automatiquement en état de veille (NB : le haut-parleur maintiendra une consommation d'alimentation inférieure à 0.5W en mode veille)
3. L'état du voyant des haut-parleurs d'ambiance et du caisson de basse est comme suit :

Haut-parleurs	Etat
	Branchés	Pas de connexion Apparage
Haut-parleur d'ambiance gauche satellite	Le voyant ROUGE reste constamment allumé		Le voyant clignote comme une pulsation
Haut-parleur d'ambiance droit satellite
Caisson de basse

26

Français

Illustrations

Panneau de commande du haut-parleur central

Face Arrière du haut-parleur central

27

Français

① MARCHE / Veille

Pour allumer : Appuyez une fois

Pour veille : Maintenez enfoncé pendant environ 2 secondes

② Sélecteur de source Audio
OPT1 / OPT2 / OPT3 / AUX
③ Volume principal bas
④ Volume principal haut

⑤ Prise d'alimentation CC
⑥ Connecteur d'entrée OPT 1
⑦ Connecteur d'entrée OPT 2
⑧ Connecteur d'entrée OPT 3
⑨ Connecteur d'entrée AUX
⑩ Sorties du haut-parleur gauche et droit
⑤ Prise d'alimentation CC ⑥ Connecteur d'entrée OPT 1 ⑦ Connecteur d'entrée OPT 2 ⑧ Connecteur d'entrée OPT 3 ⑨ Connecteur d'entrée AUX ⑩ Sorties du haut-parleur gauche et droit

Guide d'utilisation

FL > FR > CE > SL > SR > SW > DOLBY D COMP > Center Delay > Surr Delay

Ajustement du volume de voie

Appuyez plusieurs fois sur la touche 'FUNC' pour accéder aux menus de réglages de 'FL [VOL] >FR [VOL] >CE [VOL] >SL [VOL] >SR [VOL] >SW [VOL]'

Compression Marche/Arrêt

Ce menu est uniquement disponible lorsque le décodeur DOLBY D COMP est allumé, appuyez sur le bouton

◄/► pour activer et désactiver la fonction de compression.

Délai central

Ce menu est uniquement disponible lorsque Dolby Pro Logic II est activé et il n'est utilisé que pour vérifier l'état actuel de différé du canal central, en fonction du réglage défini selon Dolby Pro Logic II basé sur un mode de lecture différent, le bouton ◀/▶ n'est d'aucune utilité pour ce menu.

Délai de Surround

Ce menu ne devient disponible que lorsque Dolby Pro Logic II est activé. Utilisez les boutons ◀/▶ pour régler le réglage de différé, 5 millisecondes pour chaque étape. Le réglage a des limites supérieures et inférieures déterminées par le mode de lecture de Dolby Pro Logic II.

78 Français

Guide d'utilisation Guide d'utilisation de la télécommande

AUX input

① Branchez l'entrée "AUX" du haut-parleur central à votre source audio (téléphone, mp3, mp4, PC, etc) avec le câble audio de 3,5 mm fourni.
② Appuyez sur l'affichage d'alimentation " ☑" du haut-parieur central ou appuyez sur la touche "SOURCE" de la télécommande pour parcourir jusqu'à la source ; le voyant de la source audio affichera "AUX" à l'écran.
③ Lisez la musique sur le dispositif branché et réglez les paramétrages à un niveau confortable.

Optical input

① Branchez le port du connecteur "OPT" à votre source audio (DVD, etc) avec le câble de fibre optique fourni.
② Appuyez sur l'affichage d'alimentation " ☑" du haut-parleur central ou appuyez sur la touche 'SOURCE' de la télécommande pour parcourir jusqu'à la source ; le voyant de la source audio affichera "OPT X" à l'écran, où "X" correspond à l'indice de l'entrée.
③ Lisez la musique sur le dispositif branché et réglez les paramétrages à un niveau confortable.

NB:

29

Français

1. Seule la fonction des signaux audio standards PCM (44.1/48KHz) est en mode optique.

① Fenêtre IR
② Marche / Velle
③ Tauche de Fonction
④ Réglage de Fonction

Étape 1: appuyez plusieurs fois sur 'FUNC' pour parcourir les menus de réglages

Étape 2: appuyez sur ◀/► pour régler la valeur de chaque régla

⑤ Réglage du volume principal
⑥ Sèlecteur de source Audio (OPT1-OPT2-OPT3-AUX-OPT1)
⑦ MARCHE/ARRET Dolby Pro Logic II
⑧ Sourdine

Comment insérer la pile :

Insérez une pièce dans la fente et faites-la toumer dans le sens inverse des aiguilles d'une montre pour ouvrir le compartiment à pile, insérez la nouvelle pile CR 2025 (électrode + vers le haut) et tournez le cache dans le sens des aiguilles d'une montre pour refermer le compartiment.

NB

1. Ne pas exposer la télécommande à la chaleur ou l'humidité excessive.
2. Ne pas recharger les piles.
3. Retirez les piles lorsque l'appareil demeure inutilisé durant une période de temps prolongée.
4. Ne pas exposer la pile à une chaleur excessive telle que le plein soleil, le feu, etc.

Guide de la télécommande] Caractéristiques

Fonctions de touche à distance

Fonction de navigation et fonction du réglage des touches

① Appuyez plusieurs fois sur la touche 'FUNC' pour accéder aux différents menus de réglages :

FL (Condensateur de canal devant gauche)

FR (Condensateur de canal devant droit)

CE (Condensateur de canal central)

SL (Condensateur de canal gauche d'ambiance)

SR (Condensateur de canal droit d'ambiance)

SW (Condensateur de volume du caisson de basse)

DOLBY D COMP ON/OFF (contrôle de compression marche/arrêt DOLBY D)

Différé central (Menu de suivi du réglage de différé du canal central)

Ambiance Différée (Réglage de différé du canal d'ambiance).

② Appuyez sur ◀/► pour régler les paramètres.

NB: Les réglages de différés sont uniquement disponibles lorsque Dolby Pro Logic II est activé et la valeur de réglage varie selon les divers modes de lecture. Le contrôle de compression est uniquement disponible lorsque le décodeur DOLBY D est allumé)

Touche d'Activation/Désactivation de Dolby Pro Logic II

1. Appuyez une fois sur la touche pour activer et réappuyez pour désactiver Dolby Pro Logic II.

2. Maintenez la touche enfoncée pour choisir entre les divers modes de lecture lorsque Dolby Pro Logic Il est activé, principalement MUSIQUE/FILM/ EMUL/ MATRIX/ VIRT/ JEU

3. Dolby Pro Logic II peut convertir tout signal audio stéréo (deux canaux) en une bande totale de 5 canaux en son d'ambiance. Comme technologie de décodage de matrice d'ambiance, Dolby Pro Logic II peut reconnaître naturellement les données d'orientation des programmes stéréo et utiliser cette information pour apporter l'expérience de lecture d'ambiance de 5 canaux. 5-channel surround sound. As a matrix surround decoding technology, Dolby Pro Logic II can recognize orientation information naturally in stereo programs and make use of this information to bring user a 5-channel surround playback experience.

31

Français

Puissance de sortie : FL/FR/C/SL/SR : RMS 16W × 5 (aigus) + 20W × 5 (portée moyenne)

SW: RMS 220W

Rapport signal sur bruit : ≈95dBA

Sensibilité d'entrée : AUX : Satellite : 600mV±50mV

Caisson de basse : 750mV±50mV

Optique : Satellite : 300±50mFFS

Caisson de basse : 550±50mFFS

Type d'entrée : Optique /AUX

Unité des basses : 8 pouces (210 mm)

Unit portée moyenne : DG/DD/C/AG/AD : 3 pouces (82 mm)

Unité d'aigus : Dôme en soie Φ 19 mm

Type de décodeur optique : PCM: 44.1KHz et 48KHz

Ambiance DTS

Dolby Digital

Guide de dépannage

• Réglez l'appareil sur EDIFIER e255, puis reconnectez-le à la source audio.
• Assurez-vous que la fonctionnalité Bluetooth soit activée sur votre appareil Bluetooth.
• Approchez votre appareil et ressayez la connexion.
• Essayez la connexion avec un autre appareil Bluetooth.
• Vérifiez le branchement du cordon d'alimentation et assurez-vous que la prise murale soit sous tension.
• Réallumez le système, puis reconnectez-le à la source audio.
• Vérifiez que le système est en marche et non en mode veille.
• Vérifiez le volume et assurez-vous qu'il soit activé.
• Assurez-vous que le câble d'entrée audio soit branché correctement.
• Vérifiez la source audio pour vous assurer qu'elle fonctionne correctement.
