MANUAL DE UTILIZADOR DS36DC HiKOKI

MONTAJE Y FUNCIONAMIENTO

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção.

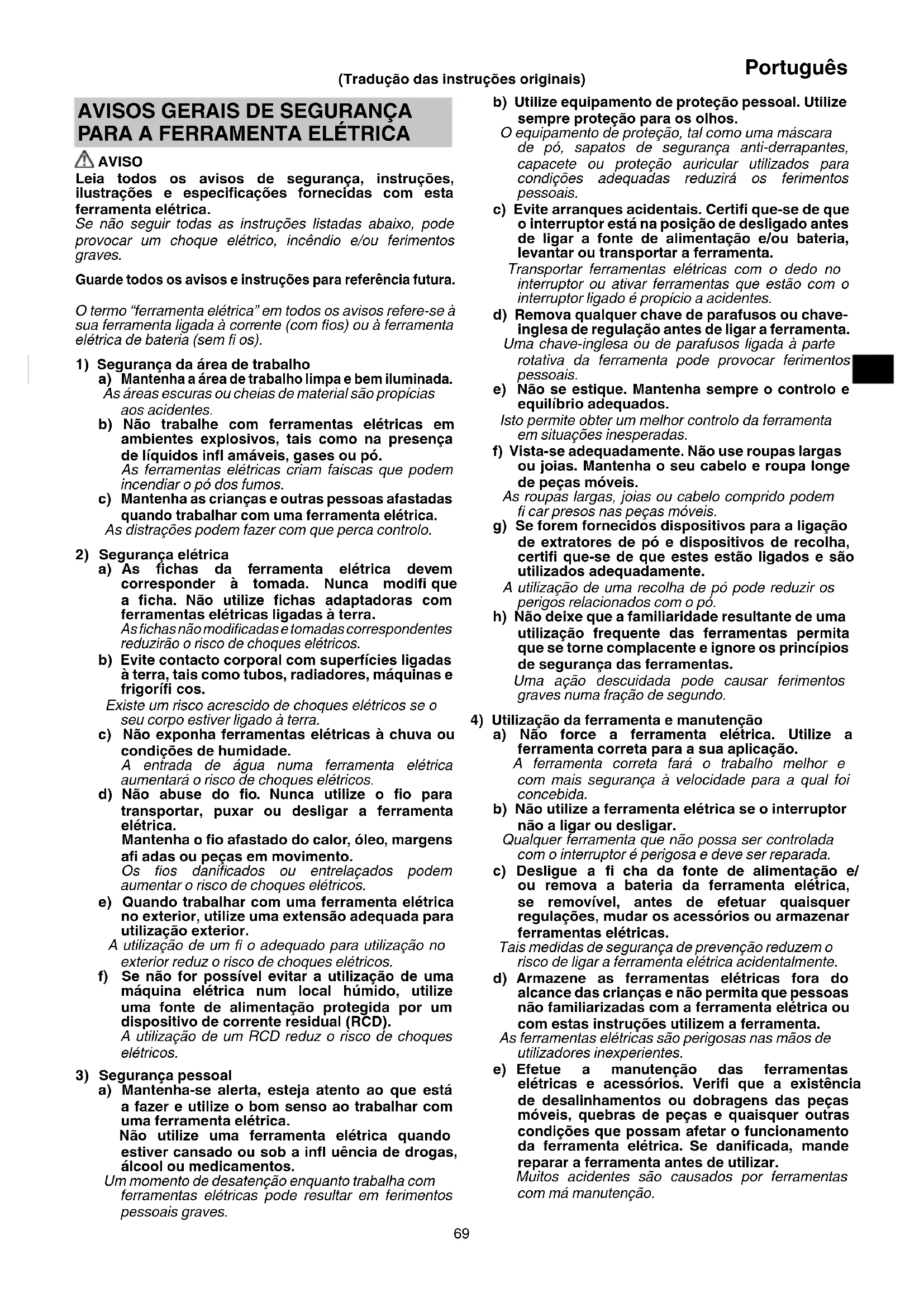

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidas com esta ferramenta elétrica. Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.

Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. (Tradução das instruções originais) 0000BookDS18DC.indb690000BookDS18DC.indb69 2022/10/1618:25:002022/10/1618:25:0070 Português f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa. h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa. Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.

5) Utilização e manutenção da ferramenta com bateria

a) Recarregue apenas com o carregador especifi cado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria poderá provocar irritações ou queimaduras. e) Não utilize uma bateria ou ferramenta que esteja danifi cada ou modifi cada. Baterias danifi cadas ou modifi cadas podem exibir comportamentos imprevisíveis que podem resultar em incêndio, explosão ou risco de ferimentos. f) Não exponha uma bateria ou ferramenta a fogo ou temperaturas excessivas. A exposição ao fogo ou a temperaturas acima dos 130°C pode causar uma explosão. g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especifi cado nas instruções. O carregamento incorreto ou a temperaturas fora da gama especifi cada pode danifi car a bateria e aumentar o risco de incêndio.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. b) Nunca repare as baterias danifi cadas. A reparação de baterias deve ser executada pelo fabricante ou por prestadores de assistência autorizados. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

Instruções de segurança para todas as operações <DV18DC / DV36DC> a) Use protetores auditivos ao utilizar o berbequim de impacto. A exposição ao ruído pode causar perda auditiva. <DS18DC / DS36DC / DV18DC / DV36DC> b) Utilize a(s) pega(s) auxiliar(es). A perda de controlo pode causar ferimentos pessoais. c) Suporte corretamente a ferramenta antes de usar. Esta ferramenta produz um binário de saída elevado e, se não suportar a ferramenta corretamente durante o funcionamento, pode ocorrer perda de controlo, o que pode resultar em ferimentos. d) Segure a ferramenta elétrica pelas superfícies isoladas específi cas para o efeito ao efetuar uma operação em que o acessório de corte possa entrar em contacto com cabos ocultos. O acessório de corte em contacto com um cabo sob tensão pode tornar as peças metálicas expostas sob tensão e provocar choques elétricos ao operador. Instruções de segurança ao usar brocas longas a) Nunca opere a uma velocidade superior à taxa de velocidade máxima da broca. A velocidades mais rápidas, é provável que a broca dobre se for permitido que rode livremente sem entrar em contacto com a peça de trabalho, resultando em ferimentos. b) Comece sempre a perfurar a baixa velocidade com a ponta da broca em contacto com a peça de trabalho. A velocidades mais rápidas, é provável que a broca dobre se for permitido que rode livremente sem entrar em contacto com a peça de trabalho, resultando em ferimentos. c) Aplique pressão apenas em linha direta com a broca, mas não aplique pressão excessiva. As brocas podem dobrar-se, causando quebras ou perda de controlo, resultando em ferimentos.

1. Certifi que-se de que a área a furar está livre de

obstruções ocultas, incluindo cablagem elétrica, tubos de água ou de gás. Furar nestes locais pode resultar em choques elétricos ou curtos-circuitos, fugas de gás ou outros perigos que podem causar acidentes ou ferimentos graves.

2. Certifi que-se de que segura bem a ferramenta durante a

operação. Caso contrário, pode resultar em acidentes ou ferimentos (Fig. 2).

3. Ao utilizar a ferramenta, certifi que-se de que a pega

lateral está montada e fi rmemente segura. Caso não esteja fi rmemente segura, a ferramenta pode deslocar-se da posição se sobrecarregada, resultando em lesões. 0000BookDS18DC.indb700000BookDS18DC.indb70 2022/10/1618:25:002022/10/1618:25:0071 Português

4. Durante a utilização, certifi que-se de que segura a pega

e a pega lateral da ferramenta com ambas as mãos. Caso contrário, poderá resultar em ferimentos.

5. Fixe a peça de trabalho. Uma peça de trabalho fi xa com

dispositivos de fi xação ou num torno fi ca mais segura do que segurar com a mão.

6. Preparar e verifi car o ambiente de trabalho. Verifi que

se o ambiente de trabalho é adequado seguindo as precauções.

7. Ao montar uma broca no mandril sem chave, aperte

a manga adequadamente. Se a manga não estiver apertada, a broca pode deslizar ou cair causando ferimentos.

8. Ao alterar a velocidade de rotação com o comutador,

certifi que-se de que o interruptor está desligado. Alterar a velocidade quando o motor está em funcionamento irá danifi car as engrenagens.

9. O disco de engate não pode ser defi nido entre os

números “1, 4, 7... 22” ou os pontos e não utilize com o número do disco de engate entre “22” e a linha no meio do símbolo da broca. Isto pode causar danos.

10. Utilize sempre esta unidade em rotação no sentido dos

ponteiros do relógio ao utilizá-la como broca de impacto. (Só DV18DC, DV36DC)

11. Desligar a unidade após trabalho contínuo.

12. A ferramenta elétrica está equipada com um circuito de

proteção da temperatura para proteger o motor. Trabalho contínuo pode fazer com que a temperatura da unidade suba, ativando o circuito de proteção de temperatura e parando automaticamente a operação. Se isto acontecer, permita que a ferramenta elétrica arrefeça antes de reiniciar a utilização.

13. O motor pode parar caso a ferramenta esteja

sobrecarregada. Se isto acontecer, solte o interruptor da ferramenta e elimine a causa da sobrecarga.

14. Não toque em peças metálicas do corpo da ferramenta,

cabeças de broca, brocas ou limalhas imediatamente após o uso, pois estarão quentes.

15. A rotação do motor pode ser bloqueada para parar

enquanto a unidade é utilizada como berbequim. Enquanto o berbequim aparafusadora é utilizado, tenha cuidado para não bloquear o motor.

16. A utilização da bateria com tempo frio (abaixo dos

0 graus centígrados) pode por vezes resultar num binário de aperto mais fraco e numa quantidade reduzida de trabalho. No entanto, isto é um fenómeno temporário e regressa ao normal quando a bateria aquece.

17. Instale bem o gancho. Se o gancho não for bem

instalado, pode causar ferimentos durante a utilização. No caso de transportar a ferramenta pendurada num cinto, certifi que-se de que retira a broca da ferramenta e a pega lateral. Caso contrário, isso poderá resultar em ferimentos inesperados.

18. Não olhe diretamente para a luz. Tal pode resultar em

lesões nos olhos. Limpe qualquer sujidade ou nódoa na lente da luz LED com um pano macio, tendo cuidado para não riscar a lente. Riscos na lente da luz LED podem resultar na diminuição do brilho.

19. Ao trabalhar em locais elevados, afaste outras pessoas

da área e tenha atenção às condições abaixo de si.

20. Carregue sempre a bateria a uma temperatura de

0°C–40°C. Uma temperatura inferior a 0°C vai resultar num carregamento excessivo, que é perigoso. A bateria não pode ser carregada a uma temperatura superior a 40°C. A temperatura mais adequada para carregamento é 20°C–25°C.

21. Não utilize o carregador continuamente.

Quando um carregamento terminar, deixe o carregador repousar por cerca de 15 minutos antes do próximo carregamento de bateria.

22. Não permita a entrada de substâncias estranhas no

orifício de ligação da bateria recarregável.

23. Nunca desmonte a bateria recarregável e o carregador.

24. Nunca provoque um curto-circuito na bateria

recarregável. Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.

25. Não elimine a bateria num fogo. Se a bateria for

queimada, pode explodir.

26. Leve a bateria à loja onde a comprou assim que

autonomia da bateria após o carregamento for demasiado curta para uma utilização prática. Não elimine a bateria gasta.

27. Não introduza objetos nas ranhuras de ventilação

de ar do carregador. Introduzir objetos metálicos ou infl amáveis nas ranhuras de ventilação de ar do carregador irá resultar em riscos de choques elétricos ou carregador danifi cado.

28. Quando utilizar continuamente esta unidade, esta pode

sobreaquecer, levando a danos no motor e interruptor. Assim, sempre que a estrutura fi car quente, deixe a ferramenta descansar durante algum tempo.

29. Certifi que-se de que a bateria está fi rmemente instalada.

Caso ela não esteja, pode sair para fora e provocar um acidente.

30. Não use o produto se os terminais da ferramenta ou da

bateria (montagem da bateria) estiverem deformados. Instalar uma bateria assim pode causar um curto- circuito, o que pode resultar na emissão de fumo ou incêndio.

31. Mantenha os terminais da ferramenta (montagem da

bateria) livres de limalhas e de pó. ○ Antes do uso, certifi que-se de que limalhas e pó não se acumulam na área dos terminais. ○ Durante a utilização, tente evitar que limalhas ou pó na ferramenta caiam sobre a bateria. ○ Quando suspender o funcionamento ou após o uso, não deixe a ferramenta numa área onde possa estar exposta a queda de limalhas ou de pó. Se o fi zer pode causar um curto-circuito, o que pode resultar na emissão de fumo ou incêndio.

32. Utilize sempre a ferramenta e a bateria a temperaturas

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente. Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.

1. Quando a carga restante da bateria se esgotar, o motor

para. Nesse caso, carregue-a imediatamente.

2. Se a ferramenta estiver sobrecarregada, o motor pode

parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

3. Se a bateria estiver sobreaquecida em condições de

sobrecarga, a alimentação da bateria pode parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. De seguida, pode voltar a utilizá-la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções. 0000BookDS18DC.indb710000BookDS18DC.indb71 2022/10/1618:25:002022/10/1618:25:0072 Português

1. Certifi que-se de que limalhas e pó não se acumulam na

bateria. ○ Durante o trabalho, certifi que-se de que limalhas e pó não caem na bateria. ○ Certifi que-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria. ○ Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. ○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

2. Não perfure a bateria com objetos afi ados como pregos,

não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

3. Não utilize uma bateria que pareça estar danifi cada ou

4. Não utilize a bateria para fi ns que não os especifi cados.

5. Se a bateria não carregar completamente mesmo após

ter passado o tempo de recarregamento especifi cado, pare imediatamente de a recarregar.

6. Não coloque nem submeta a bateria a temperaturas

elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.

7. Afaste-a imediatamente do fogo quando forem

detetados fugas ou maus odores.

8. Não utilizar em locais onde seja produzida uma forte

eletricidade estática.

9. Se a bateria apresentar fugas, maus odores, produção

de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.

10. Não mergulhe a bateria nem permita que quaisquer

fl uídos vertam para o interior. Entrada de líquido condutor, tal como água, pode causar danos que podem resultar em incêndio ou explosão. Guarde a bateria num local fresco e seco, longe de materiais infl amáveis e combustíveis. As atmosferas de gás corrosivo devem ser evitadas. PRECAUÇÃO

1. Se o líquido vertido pela bateria entrar nos seus olhos,

não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.

2. Se o líquido verter para a sua pele ou roupa, lave-as

imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

3. Se se deparar com ferrugem, maus odores,

sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. AVISO Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto- circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes. ○ Não coloque os resíduos condutores, pregos e fi os como fi o de ferro ou fi o de cobre na caixa de armazenamento.

Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador.

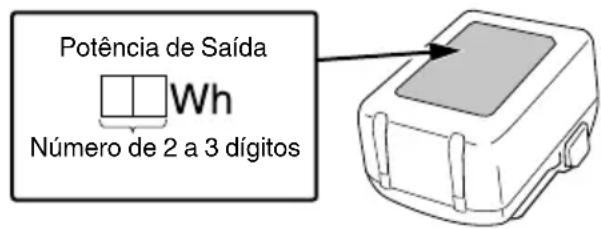

SOBRE O TRANSPORTE DA BATERIA

Ao transportar uma bateria de iões de lítio, tenha em conta as seguintes precauções. AVISO Informe a empresa de transporte que uma embalagem contém uma bateria de iões de lítio, informe a companhia da sua potência de saída e siga as instruções da empresa de transporte ao planifi car o transporte. ○ As baterias de iões de lítio que excedem uma potência de saída de 100 Wh são consideradas incluídas na classifi cação de carga Mercadorias Perigosas e requerem procedimentos especiais de registo. ○ Para transporte para o estrangeiro, deve obedecer à legislação internacional e às regras e regulamentos do país de destino. Potência de Saída Número de 2 a 3 dígitos

PRECAUÇÕES DE CONEXÃO DO

DISPOSITIVO USB (UC18YSL3) Quando ocorrer um problema inesperado, os dados num dispositivo USB ligado a este produto poderão ser corrompidos ou perdidos. Certifi que-se sempre de que faz uma cópia de segurança de quaisquer dados incluídos no dispositivo USB antes da utilização com este produto. Tenha em conta que a nossa empresa não se responsabiliza por quaisquer dados armazenados num dispositivo USB que seja corrompido ou perdido, nem por qualquer dano que possa ocorrer a um dispositivo ligado. AVISO ○ Antes de usar, verifi que se o cabo USB ligado tem algum defeito ou dano. Usar um cabo USB defeituoso ou danifi cado pode causar emissão de fumo ou incêndio. ○ Quando o produto não está a ser usado, cubra a porta USB com a cobertura de borracha. A acumulação de pó, etc., na porta USB pode causar emissão de fumo ou incêndio. NOTA ○ Poderá haver uma pausa ocasional durante o recarregamento USB. ○ Quando um dispositivo USB não estiver a ser carregado, remova o dispositivo USB do carregador. Caso contrário, poderá não só reduzir o tempo de vida da bateria do dispositivo USB mas também resultar em acidentes inesperados. ○ Pode não ser possível carregar alguns dispositivos USB, dependendo do tipo de dispositivo. 0000BookDS18DC.indb720000BookDS18DC.indb72 2022/10/1618:25:002022/10/1618:25:0073 Português

NOMES DOS COMPONENTES

(Fig. 1–Fig. 19) Comutador Pega lateral Placa de identifi cação Caixa Disco de engate Fecho Mandril sem chave Luz do indicador de carga Botão Indicador luminoso Gatilho Marca de perfuração Pega Marca triangular Luz LED Marca de martelo Orifícios de ventilação Parafuso Bateria Ranhura Gancho Manga Alça Interruptor de indicação da autonomia da bateria Caixa de engrenagens Bateria restante luz indicadora Motor Painel do visor SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. DS18DC, DS36DC: Berbequim aparafusadora a bateria DV18DC, DV36DC: Berbequim aparafusadora de impacto a bateria Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas Usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. Corrente contínua

Velocidade sem carga Bpm Velocidade de impacto

Velocidade alta Tijolo Madeira Metal Parafuso para metal Parafuso para madeira Capacidade do mandril de perfuração

Peso* (De acordo com o procedimento EPTA 01/2014) Perfurar Perfuração de impacto Ligar Desligar Desconectar a bateria

Alterar velocidade de rotação – Velocidade alta

Alterar velocidade de rotação – Velocidade baixa Rotação no sentido dos ponteiros do relógio Rotação no sentido contrário aos ponteiros do relógio Aviso

• Dependendo da bateria conectada. O peso mais pesado é medido com BSL36B18 (vendido separadamente). Bateria Acende-se; Autonomia da bateria superior a 75%. Acende-se; Autonomia da bateria de 50% a 75%. Acende-se; Autonomia da bateria de 25% a 50%. Acende-se; Autonomia da bateria inferior a 25%. Piscas; Autonomia da bateria quase esgotada. Recarregue a bateria assim que possível. Piscas; Saída suspensa devido à alta temperatura. Remova a bateria da ferramenta e aguarde que esta arrefeça totalmente. Piscas; Saída suspensa por falha ou avaria. O problema poderá ser a bateria, por isso contacte o seu revendedor. 0000BookDS18DC.indb730000BookDS18DC.indb73 2022/10/1618:25:002022/10/1618:25:0074 Português

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados na página 229. Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES <DS18DC, DS36DC> ○ O aparafusamento e remoção de parafusos para metal, parafusos para madeira, parafusos roscantes, etc. ○ Perfuração de vários metais ○ Perfuração de várias madeiras <DV18DC, DV36DC> ○ Perfuração de tijolo e bloco de betão, etc. ○ O aparafusamento e remoção de parafusos para metal, parafusos para madeira, parafusos roscantes, etc. ○ Perfuração de vários metais ○ Perfuração de várias madeiras ESPECIFICAÇÕES

1. Ferramenta elétrica

As especifi cações desta máquina estão listadas na tabela na página 228. <DS36DC, DV36DC>

• As baterias existentes (BSL3660/3620/3626, séries BSL18xx e BSL14xx) não podem ser utilizadas com esta ferramenta. Utilize uma bateria de tipo multitensão. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

• A própria ferramenta irá desligar automaticamente. CARREGAMENTO Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma. <UC18YFSL>

1. Ligue o cabo de alimentação do carregador à

tomada. Ao ligar a fi cha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).

Ao introduzir uma bateria no carregador, o carregamento inicia e a luz piloto acende de forma fi xa a vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho. (Em intervalos de 1 segundo) (Consulte a Tabela 1) ● Indicação de luz piloto As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável. Tabela 1 Indicações da luz piloto (VERMELHA) Antes do carregamento Ligado/desligado em intervalos de 0,5 segundos Ligada à fonte de alimentação Durante o carregamento Acende-se de forma fi xa

Carregamento completo Ligado/desligado em intervalos de 0,5 segundos

Espera em caso de sobreaquecimento Acende-se durante 1 seg. a intervalos de 0,5 seg. Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). Carregamento impossível Ligado/desligado em intervalos de 0,1 segundos Avaria na bateria ou no carregador ● Independentemente das temperaturas e do tempo de carregamento da bateria. As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2. Tabela 2 Carregador Bateria UC18YFSL Tensão de carregamento

Número de células da bateria 4–10 NOTA O tempo de recarregamento pode variar conforme a temperatura ambiente e a tensão da fonte de alimentação. PRECAUÇÃO Quando o carregador da bateria tiver sido usado de forma contínua, este estará quente, constituindo assim a causa das falhas. Assim que o carregamento estiver concluído, aguarde 15 minutos até o próximo carregamento.

4. Desligue o cabo de alimentação do carregador da

tomada. 0000BookDS18DC.indb740000BookDS18DC.indb74 2022/10/1618:25:022022/10/1618:25:0275 Português

5. Segure bem o carregador e retire a bateria.

NOTA Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a. Sobre descarga elétrica no caso de baterias novas, etc. Como a substância química interna das baterias novas e baterias que não tenham sido utilizadas por um longo período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenómeno é temporário e o tempo normal requerido para a recarga será restabelecido depois de recarregar a bateria 2–3 vezes. Como prolongar a vida útil das baterias. (1) Recarregar as baterias antes de elas fi carem completamente descarregadas. Quando sentir que a potência da ferramenta se torna mais fraca, pare de usar a ferramenta e recarregue a respetiva bateria. Se continuar a usar a ferramenta e gastar completamente a corrente elétrica, a bateria pode fi car danifi cada e sua vida torna-se mais curta. (2) Evite recargar a altas temperaturas. Uma bateria recarregável fi ca quente imediatamente depois do uso. Se uma bateria nesse estado for recarregada imediatamente depois de ter sido usada, a sua substância química interna deteriora-se e sua vida útil diminui. Deixe a bateria descansar e recarregue-a somente depois que ela ter arrefecido durante algum tempo. PRECAUÇÃO ○ Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se a verde ou acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer, de seguida, inicie o carregamento. ○ Quando a luz piloto tremeluz a vermelho (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conector de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado. <UC18YSL3>

1. Ligue o cabo de alimentação do carregador à

tomada. Ao ligar a fi cha do carregador a uma tomada, a luz do indicador de carga pisca a vermelho (Em intervalos de 1 segundo).

Ao introduzir uma bateria no carregador, a luz do indicador de carga pisca a azul. Quando a bateria fi ca completamente carregada, a luz indicadora de carga acende a verde. (Consulte a Tabela 3) (1) Indicação de luz do indicador de carga As indicações da luz do indicador de carga serão aquelas mostradas na Tabela 3, de acordo com o estado do carregador ou da bateria recarregável. Tabela 3 Estado do carregador Estado da luz do indicador Signifi cado da indicação Antes do carregamento Ligado/desligado em intervalos de 0,5 segundos (VERMELHO) Ligado à fonte de alimentação

Durante o carregamento Acende-se durante 0,5 seg. a intervalos de 1 seg. (AZUL) Carregado a menos de 50% Acende-se durante 1 seg. a intervalos de 0,5 seg.(AZUL) Carregado a menos de 80% Acende-se de forma fi xa (AZUL) Carregado a mais de 80% Carregamento concluído Acende-se de forma fi xa (VERDE)

Aviso sonoro contínuo: cerca de 6 segundos) Sobreaquecimento espera Ligado/desligado em intervalos de 0,3 segundos (VERMELHO) Bateria sobreaquecida. Não é possível carregar. *2. Carregamento impossível Ligado/desligado em intervalos de 0,1 segundos (ROXO)

Aviso sonoro intermitente: cerca de 2 segundos) Avaria na bateria ou no carregador * 3 *1 Se a luz vermelha continuar a piscar mesmo depois de o carregador ter sido encaixado, verifi que se a bateria está completamente inserida. *2 Apesar de o carregamento se iniciar assim que a bateria arrefecer, mesmo quando deixada in situ, a melhor prática é remover a bateria e permitir-lhe que arrefeça num local bem ventilado e à sombra antes de a carregar.

○ Insira completamente a bateria. ○ Confi rme que não existe qualquer matéria estranha presa no suporte da bateria ou nos terminais. <Se o carregamento demorar muito tempo> ○ O carregamento demorará mais tempo a temperaturas ambiente extremamente baixas. Carregue a bateria num local acolhedor (como no interior). ○ Não bloqueie a ventilação de ar. Caso contrário, o interior sobreaquecerá, reduzindo o desempenho do carregador. ○ Se o ventilador de arrefecimento não estiver a funcionar, contacte um Centro de Assistência Autorizado da HiKOKI para reparações. 0000BookDS18DC.indb750000BookDS18DC.indb75 2022/10/1618:25:022022/10/1618:25:0276 Português (2) Em relação às temperaturas e ao tempo de carregamento da bateria recarregável As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 4. Tabela 4 Modelo UC18YSL3 Tipo de bateria Iões de lítio Tensão de carregamento 14,4–18 V Temperaturas às quais a bateria pode ser recarregada 0°C–50°C Tempo de carregamento para capacidade da bateria, aprox. (A 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Bateria multitensão 1,5 Ah ( 2 unidades) 20 min 2,5 Ah ( 2 unidades) 32 min 4,0 Ah ( 2 unidades) 52 min Número de células da bateria 4–10 Tensão de carregamento para USB 5 V Corrente de carregamento para USB 2 A Peso 0,6 kg NOTA O tempo de recarregamento pode variar conforme a temperatura ambiente e a tensão da fonte de alimentação.

4. Desligue o cabo de alimentação do carregador da

5. Segure bem o carregador e retire a bateria.

NOTA Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a. Sobre descarga elétrica no caso de baterias novas, etc. Como a substância química interna das baterias novas e baterias que não tenham sido utilizadas por um longo período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenómeno é temporário e o tempo normal requerido para a recarga será restabelecido depois de recarregar a bateria 2–3 vezes. Como prolongar a vida útil das baterias. (1) Recarregar as baterias antes de elas fi carem completamente descarregadas. Quando sentir que a potência da ferramenta se torna mais fraca, pare de usar a ferramenta e recarregue a respetiva bateria. Se continuar a usar a ferramenta e gastar completamente a corrente elétrica, a bateria pode fi car danifi cada e sua vida torna-se mais curta. (2) Evite recargar a altas temperaturas. Uma bateria recarregável fi ca quente imediatamente depois do uso. Se uma bateria nesse estado for recarregada imediatamente depois de ter sido usada, a sua substância química interna deteriora-se e sua vida útil diminui. Deixe a bateria descansar e recarregue-a somente depois que ela ter arrefecido durante algum tempo. PRECAUÇÃO ○ Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz do indicador de carga do carregador acende-se durante 0,3 segundos e não se acende durante 0,3 segundos (desliga-se durante 0,3 segundos). Nesse caso, deixe primeiro a bateria arrefecer e, de seguida, inicie o carregamento. ○ Quando a luz do indicador de carga tremeluz a vermelho (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conector de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Remover e introduzir a bateria

Ajuste do binário de aperto

Selecionar a posição de perfuração

Selecionar a posição de impacto

Alterar a velocidade de rotação

Montagem e remoção do gancho

Inverter o sentido de rotação

Funcionamento do interruptor

Carregamento de um dispositivo USB a partir de uma tomada elétrica 17-a 5 Carregamento de um dispositivo USB e bateria a partir de uma tomada elétrica 17-b 5 Como recarregar o dispositivo USB

Quando o carregamento do dispositivo USB está concluído

Selecionar acessórios ― 230 0000BookDS18DC.indb760000BookDS18DC.indb76 2022/10/1618:25:022022/10/1618:25:0277 Português RFC (controlo de força reativa) Este produto possui RFC. Isto para o motor automaticamente se a ferramenta se sacudir excessivamente. A luz LED pisca para indicar que o RFC foi ativado. Se tal ocorrer, retire o dedo do interruptor antes de reiniciar. (Fig. 16) NOTA ● O RFC pode nem sempre ser ativado em certas condições de trabalho ou situações. ● Tenha o cuidado de segurar a ferramenta com fi rmeza para evitar qualquer movimento brusco. ● O RFC também pode ser ativado se mudar de posição de repente enquanto segura a ferramenta.

SINAIS DE AVISO DA LUZ LED

Este produto possui funções que são concebidas para proteger a própria ferramenta, assim como a bateria. Se qualquer das funções de salvaguarda forem acionadas durante o funcionamento, a luz LED pisca como descrito na Tabela 5. Quando qualquer uma das funções de salvaguarda forem acionadas, remova imediatamente o seu dedo do interruptor e siga as instruções descritas sob ação corretiva. Tabela 5 Função de Salvaguarda Exibição de Luz LED Ação Corretiva Proteção de Sobre- carregamento Ligado 0,1 segundos/ desligado 0,1 segundos (intermitência rápida) Pisca durante aproximadamente 3 segundos após o interruptor ter sido libertado. Se operar com o botão de mudança defi nido em “2”, ajuste para “1” e continue a operação. Remova a causa da sobrecarga. RFC Ligado durante 0,15 segundos/ desligado durante 0,15 segundos × 3 vezes/Desligado durante 2 segundos Pisca durante aproximadamente 3 segundos após o interruptor ter sido libertado. Elimine o problema que faz com que a ferramenta se sacuda excessivamente. Ao operar a ferramenta, segure fi rmemente a ferramenta para se certifi car que esta não se sacode. Proteção de Temperatura Ligado 0,5 segundos/ desligado 0,5 segundos (intermitência lenta) Pisca enquanto a proteção estiver em vigor. Permita que a ferramenta e a bateria arrefeçam completamente.

MANUTENÇÃO E INSPEÇÃO

AVISO Certifi que-se de que desliga o interruptor e retira a bateria antes da manutenção e inspeção.

1. Inspeccionar a ferramenta

Uma vez que a utilização de uma ferramenta romba vai reduzir a efi ciência e causar possíveis avarias do motor, afi e ou substitua a ferramenta assim que detetar abrasão.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água.

4. Inspeção de terminais (ferramenta e bateria)

Certifi que-se de que limalhas e pó não se acumulam nos terminais. Verifi que ocasionalmente antes, durante e depois da produção. PRECAUÇÃO Remova quaisquer limalhas ou pó acumulados nos terminais. Caso contrário, poderá resultar em avaria.

5. Limpar o exterior

Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.

Armazene a ferramenta elétrica e a bateria num local em que a temperatura seja inferior a 40°C e fora do alcance das crianças. NOTA Armazenar baterias de iões de lítio. Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las. O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga. Contudo, um tempo de utilização da bateria signifi cativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes. Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. 0000BookDS18DC.indb770000BookDS18DC.indb77 2022/10/1618:25:022022/10/1618:25:0278 Português Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fi os quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas). GARANTIA Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 86 dB (A) (DS18DC) 91 dB (A) (DS36DC) 101 dB (A) (DV18DC) 100 dB (A) (DV36DC) Nível de pressão sonora ponderado A medido: 75 dB (A) (DS18DC) 80 dB (A) (DS36DC) 90 dB (A) (DV18DC) 89 dB (A) (DV36DC) Incerteza K: 5 dB (A) Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841. Perfuração em metal: Valor de emissão de vibrações

(DS18DC, DS36DC, DV18DC, DV36DC) Perfuração de impacto em betão: Valor de emissão de vibrações a

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Berbequim Aparafusadora a Bateria / Berbequim Aparafusadora de Impacto a Bateria, identifi cado por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)– Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. A declaração aplica-se aos produtos com marca CE. Italiano Svenska
