BRUKSANVISNING DS36DC HiKOKI

5. Rengöring av utsidan

4. Undlad at anvende batteriet til andre formål end dem,

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

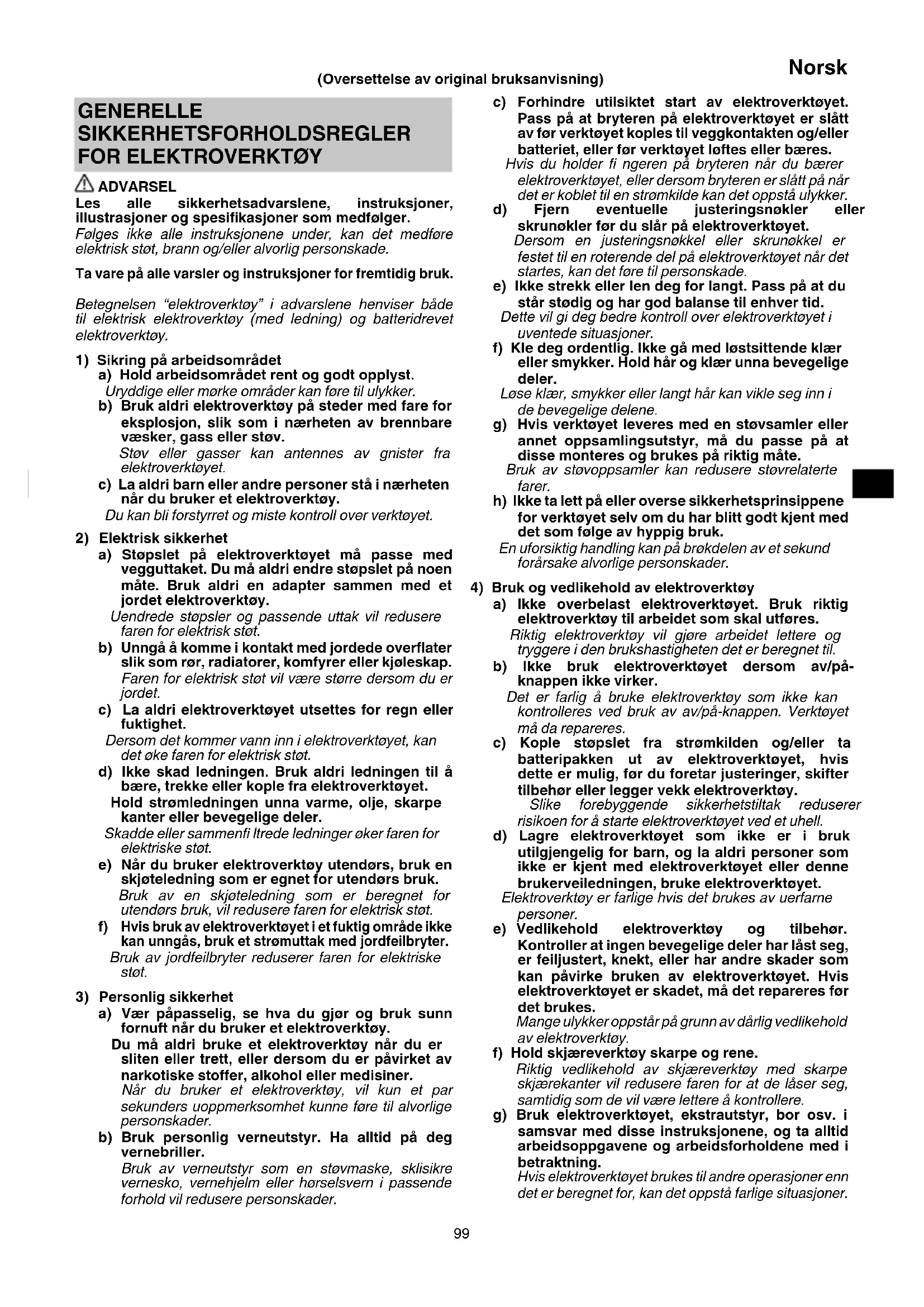

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. (Oversettelse av original bruksanvisning) 0000BookDS18DC.indb990000BookDS18DC.indb99 2022/10/1618:25:082022/10/1618:25:08100 Norsk h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår. e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert. Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade. f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur. Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon. g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR BATTERIDREVET BOREMASKIN / SLAGBOREMASKIN Sikkerhetsinstruksjoner for alle handlinger <DV18DC / DV36DC> a) Bruk hørselsvern når du bruker slagboremaskinen. Støyeksponeringen kan føre til tap av hørsel. <DS18DC / DS36DC / DV18DC / DV36DC> b) Bruk ekstra håndtak. Mister du kontrollen kan det føre til personskade. c) Stram godt til verktøyet før bruk. Dette verktøyet gir et dreiningsmoment med høy ytelse, og hvis det ikke strammes ordentlig til før drift, kan tap av kontroll føre til personskader. d) Hold elektrovertøyet i isolerte gripefl ater når du utfører handlinger hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Skjæretilbehør som kommer i kontakt med en strømførende ledning kan gjøre utsatte metalldeler av elektroverktøyet strømførende, og kan gi brukeren et elektrisk støt. Sikkerhetsinstruksjoner for bruk av lange bits a) Boret må aldri betjenes på høyere hastigheter enn høyeste angitte hastighetskapasitet. Borebitset kan bøye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved høyere hastigheter, noe som kan føre til personskader. b) Du må alltid starte boring på lave hastigheter med borebitset i kontakt med arbeidsstykket. Borebitset kan bøye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved høyere hastigheter, noe som kan føre til personskader. c) Trykk må bare påføres i direkte linje med borebitset, og overdrevet trykk må unngås. Bits kan bøye seg, noe som kan føre til brudd eller tap av kontroll, som videre kan føre til personskader. FLERE SIKKERHETSADVARSLER

1. Pass på at området som skal bores er absolutt fri for

skjulte hindringer, inkludert elektriske ledninger, vann- og gassrør. Boring i forannevnte kan føre til elektriske støt eller kortslutning, gasslekkasje eller andre farer som kan føre til alvorlige ulykker eller skader.

2. Sørg for å holde fast verktøyet under bruk. Hvis du ikke

gjør det, kan det oppstå ulykker eller skader (Fig. 2).

3. Når du bruker verktøyet, må du sørge for at sidehåndtaket

er montert og forsvarlig festet. Hvis det ikke er forsvarlig festet, kan verktøyet rykke ut av posisjon når det overbelastes, og forårsake personskade.

4. Under bruk må du sørge for å holde verktøyets håndtak

og sidehåndtak med begge hender. Hvis ikke dette gjøres, kan skade oppstå.

5. Fest arbeidsstykket. Et arbeidsstykke som er festet med

klemme eller i en skrustikke holdes sikrere enn for hånd.

6. Sette opp og kontrollere arbeidsmiljøet. Kontroller om

arbeidsmiljøet er egnet ved å følge forholdsreglene.

8. Når du endrer rotasjonshastighet med skiftehåndtaket

10. Bruk alltid denne enheten med medurs rotasjon når du

bruker den som en slagboremaskin. (bare DV18DC, DV36DC)

11. La enheten hvile etter kontinuerlig bruk.

12. Elektroverktøyet er utstyrt med en

temperaturbeskyttelseskrets for å beskytte motoren. Kontinuerlig arbeid kan føre til at temperaturen i enheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, må du la elektroverktøyet kjøles ned før du fortsetter bruk.

13. Motoren kan stoppe dersom verktøyet blir overbelastet.

eller spon umiddelbart etter bruk, da disse vil være varme.

15. Motorrotasjonen kan låses når enheten brukes som en

boremaskin. Når du bruker boremaskinen må du passe på at du ikke låser motoren.

16. Bruk av batteriet i kalde omgivelser (under 0 grader

Celsius) kan noen ganger resultere i svekket strammemoment og redusert arbeidskapasitet. Dette er imidlertid et midlertidig fenomen, og går tilbake til det normale når batteriet blir varmt.

17. Montere kroken sikkert. Hvis ikke kroken er godt festet,

kan det føre til skader under bruk. Når du velger å bære verktøyet hektet til hoftebeltet ditt, sørg for å løsne biten og sidehåndtaket. Hvis ikke dette gjøres, kan det oppstå uforutsette personskader.

19. Når du arbeider i høyden, fjern andre mennesker fra

området og vær oppmerksom på forholdene under deg.

20. Batteriet skal alltid lades ved en temperatur på

0°C–40°C. Dersom temperaturen er lavere enn 0°C vil det føre til overlading, noe som er farlig. Batteriet kan ikke lades ved en temperatur høyere enn 40°C. Den mest passende temperatur for lading er 20°C–25°C.

21. Ikke bruk laderen kontinuerlig.

Når en lading er fullført, la laderen hvile i omtrent 15 minutter før neste batteri lades.

22. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

26. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

27. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

28. Når denne enheten brukes kontinuerlig kan det skje

at den overopphetes og dermed forårsaker skader på motor og bryter. Derfor må verktøyet få hvile seg når huset blir varmt.

29. Se etter at batteriet er skikkelig satt i. Hvis det er bare en

tanke løst kan det falle ut og resultere i uhell.

30. Ikke bruk produktet hvis verktøyet eller batteriterminalene

(batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

31. Hold verktøyets terminaler (batterifeste) fri for spon og

støv. ○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene. ○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet. ○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

32. Bruk alltid verktøyet og batteriet ved temperaturer

mellom -5°C og 40°C.

ADVARSEL ANGÅENDE LITHIUM-ION

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet til et annet formål enn de som er

5. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

6. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

7. Holdes unna fl ammer umiddelbart når ekkel lukt eller

9. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

10. Ikke senk batteriet ned i væsker eller la noen væsker

fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

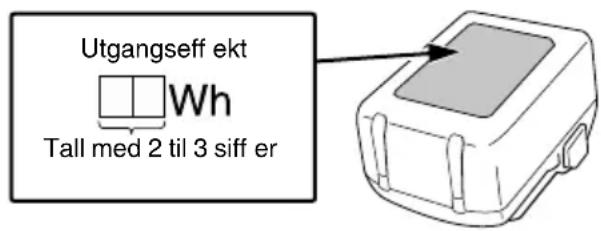

LITIUMIONBATTERIET Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler. ADVARSEL Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport. ○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer. ○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet. Utgangseff ekt Tall med 2 til 3 siff er

FORHOLDSREGLER FOR USB-

ENHETSTILKOBLING (UC18YSL3) Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet. Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet. ADVARSEL ○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader. Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning. ○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet. Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning. MERK ○ Det kan oppstå en sporadisk pause under USB opplading. ○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen. Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker. ○ Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet. NAVN PÅ DELER (Fig. 1–Fig. 19) Skiftehåndtak Sidehåndtak Merkeskilt Kabinett Clutchskive Lås Nøkkelfri chuck Ladeindikatorlampe Trykk på knapp Pilotlampe Utløserbryter Bormerke Håndtak Trekantmerke LED-lys Hammermerke Ventilasjonshullene Skrue Batteri Spor Krok Hylse Rem Gjenværende batteriindikatorbryter Girkasse Gjenværende batteri Indikatorlampe Motor Skjermpanel SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. DS18DC, DS36DC: Batteridrevet skrutrekker/boremaskin DV18DC, DV36DC: Batteridrevet slagboremaskin For å minske faren for skade må brukeren lese instruksjonsboken. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. Likestrøm V Merkespenning

Endre rotasjonshastighet – Høy hastighet

Endre rotasjonshastighet – Lav hastighet Medurs rotasjon Moturs rotasjon Advarsel

• Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL36B18 (selges separat). Batteri Lys; Batteriets gjenværende kapasitet er over 75%. Lys; Batteriets gjenværende kapasitet er 50%–75%. Lys; Batteriets gjenværende kapasitet er 25%–50%. Lys; Batteriets gjenværende kapasitet er mindre enn 25%. Blinker; Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig. Blinker; Utmating stoppet på grunn av høy temperatur. Fjern batteriet fra verktøyet og la det bli helt avkjølt. Blinker; Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 229. Standard tilbehør kan endres uten varsel. ANVENDELSE <DS18DC, DS36DC> ○ Skru inn og fjerne maskinskruer, treskruer, tappeskruer og lignende. ○ Bore i forskjellige metaller ○ Bore i forskjellige tretyper <DV18DC, DV36DC> ○ Bore i murstein, betong og lignende. ○ Skru inn og fjerne maskinskruer, treskruer, tappeskruer og lignende. ○ Bore i forskjellige metaller ○ Bore i forskjellige tretyper SPESIFIKASJONER

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx og BSL14xx-serien) kan ikke brukes med dette verktøyet. Bruk et multivolt-batteri. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

• Verktøyet vil selv automatisk bytte over. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor. <UC18YFSL>

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt. Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se Tabell 1) ● Pilotlysets indikasjon Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand. 0000BookDS18DC.indb1030000BookDS18DC.indb103 2022/10/1618:25:092022/10/1618:25:09104 Norsk Når det gjelder elektrisk utlading for nye batterier osv. Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger. Hvordan få batteriene til å vare lenger. (1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere. (2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund. FORSIKTIG ○ Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse grønt eller lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter. ○ Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. <UC18YSL3>

1. Kople laderens strømkabel til stikkontakten.

Antall battericeller 4–10 MERK Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning. FORSIKTIG Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan derfor forårsake feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Koble laderens støpsel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. 0000BookDS18DC.indb1040000BookDS18DC.indb104 2022/10/1618:25:102022/10/1618:25:10105 Norsk Tabell 3 Laderstatus Indikatorlampestatus Indikatorbetydning Før lading PÅ/AV i intervaller på 0,5 sek. (RØD) Koblet inn i strømkilden *1 Mens lading Lyser i 0,5 sek. med intervaller på 1 sek. (BLÅ) Ladenivå lavere enn 50% Lyser i 1 sek. med intervaller på 0,5 sek. (BLÅ) Ladenivå lavere enn 80% Lyser kontinuerlig (BLÅ) Ladenivå høyere enn 80% Lading ferdig Lyser kontinuerlig (GRØNN) (Kontinuerlig summelyd: omtrent 6 sekunder) Overoppheting hvilemodus PÅ/AV i intervaller på 0,3 sek. (RØD) Batteriet overopphetet. Kan ikke lade. *2 Lading ikke mulig PÅ/AV i intervaller på 0,1 sek. (LILLA) (Periodisk summelyd: omtrent 2 sekunder) Feilfunksjon i batteriet eller laderen *3 *1 Hvis den røde lampen fortsetter å blinke etter at laderen er koblet til, må du kontrollere at batteriet er satt helt inn. *2 Selv om ladingen vil starte når batteriet har kjølt seg ned, selv når det blir værende på plass, er beste praksis å fjerne batteriet og la det kjøle seg ned på et skyggefullt, godt ventilert sted før lading.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold fast laderen og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. Når det gjelder elektrisk utlading for nye batterier osv. Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger. Hvordan få batteriene til å vare lenger. (1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere. (2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund. 0000BookDS18DC.indb1050000BookDS18DC.indb105 2022/10/1618:25:102022/10/1618:25:10106 Norsk FORSIKTIG ○ Hvis batteriet lades mens det er varmt, har det enten blitt stående for lenge på et sted utsatt for direkte sollys eller fordi batteriet nettopp har vært i bruk, begynner laderens indikatorlampe å lyse i 0,3 sekunder, for deretter å være slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.

Handling Figur Side Ta ut og sette inn batteriet

Velge slagboreposisjon

Endre rotasjonshastighet

Montering og fjerning av kroken

Reversere rotasjonsretning

Når ladingen av en USB-enhet er fullført

Valg av tilbehør ― 230 RFC (Reaksjonskraftkontroll) Dette produktet har RFC. Funksjonen stopper motoren automatisk hvis verktøyet rykker for mye. LED-lyset blinker for å indikere at RFC er aktivert. Hvis dette skjer, slipper du fi ngeren fra bryteren før du starter på nytt. (Fig. 16) MERKNAD ● RFC aktiveres ikke alltid under visse driftsforhold eller i visse situasjoner. ● Pass på å holde verktøyet fast for å unngå rykkende bevegelser. ● RFC kan også aktiveres hvis du plutselig endrer posisjon mens du holder verktøyet. LED-LYSETS VARSELSIGNALER Dette produktet har funksjoner som er designet for å beskytte verktøyet samt batteriet. Hvis noen av sikkerhetsfunksjonene utløses under bruk, vil LED-lyset blinke som beskrevet i tabell 5. Når en av beskyttelsesfunksjonene utløses, fjern fi ngeren fra bryteren umiddelbart og følg instruksjonene som er beskrevet under korrigerende tiltak. Tabell 5 Beskyttelsesfunksjon LED-lysskjerm Korrigerende tiltak Overbelastnings- beskyttelse På 0,1 sekund/av 0,1 sekund (hurtig blinking) Blinker i omtrent 3 sekunder etter at bryteren er sluppet. Hvis i drift med skiftehåndtaket er stilt inn på “2”, juster til “1” og fortsett driften. Fjern årsaken til overbelastningen. RFC På i 0,15 sekund/ av i 0,15 sekund × 3 ganger/Av i 2 sekunder Blinker i omtrent 3 sekunder etter at bryteren er sluppet. Fjern problemet som forårsaker at verktøyet rykker for mye. When operating the tool, fi rmly hold the tool to make sure it doesn't jerk. Temperatur- beskyttelse På 0,5 sekund/av 0,5 sekund (langsom blinking) Blinker mens beskyttelsen er i bruk. La verktøyet og batteriet kjøle seg ordentlig ned.

VEDLIKEHOLD OG INSPEKSJON

ADVARSEL Sørg for at du slår av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

1. Inspiserer verktøyet

Da bruk av sløve verktøy vil forringe eff ektiviteten og føre til mulig feilfungerende motor, bør verktøyet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve ”hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene. Sjekk jevnlig før, under og etter operasjonen. FORSIKTIG Fjern eventuell spon eller støv som kan ha samlet seg på terminalene. Det kan oppstå feil hvis ikke dette gjøres.

5. Rengjøring på utsiden

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/ landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871. Målt A-veid lydeff ektnivå: 86 dB (A) (DS18DC) 91 dB (A) (DS36DC) 101 dB (A) (DV18DC) 100 dB (A) (DV36DC) Målt A-veid lydtrykknivå: 75 dB (A) (DS18DC) 80 dB (A) (DS36DC) 90 dB (A) (DV18DC) 89 dB (A) (DV36DC) Usikkerhet K: 5 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Boring i metall: Vibrasjon emisjonsverdi
