BRUGSANVISNING DS36DC HiKOKI

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. GENERELLE SIKKERHEDSADVARSLER FOR

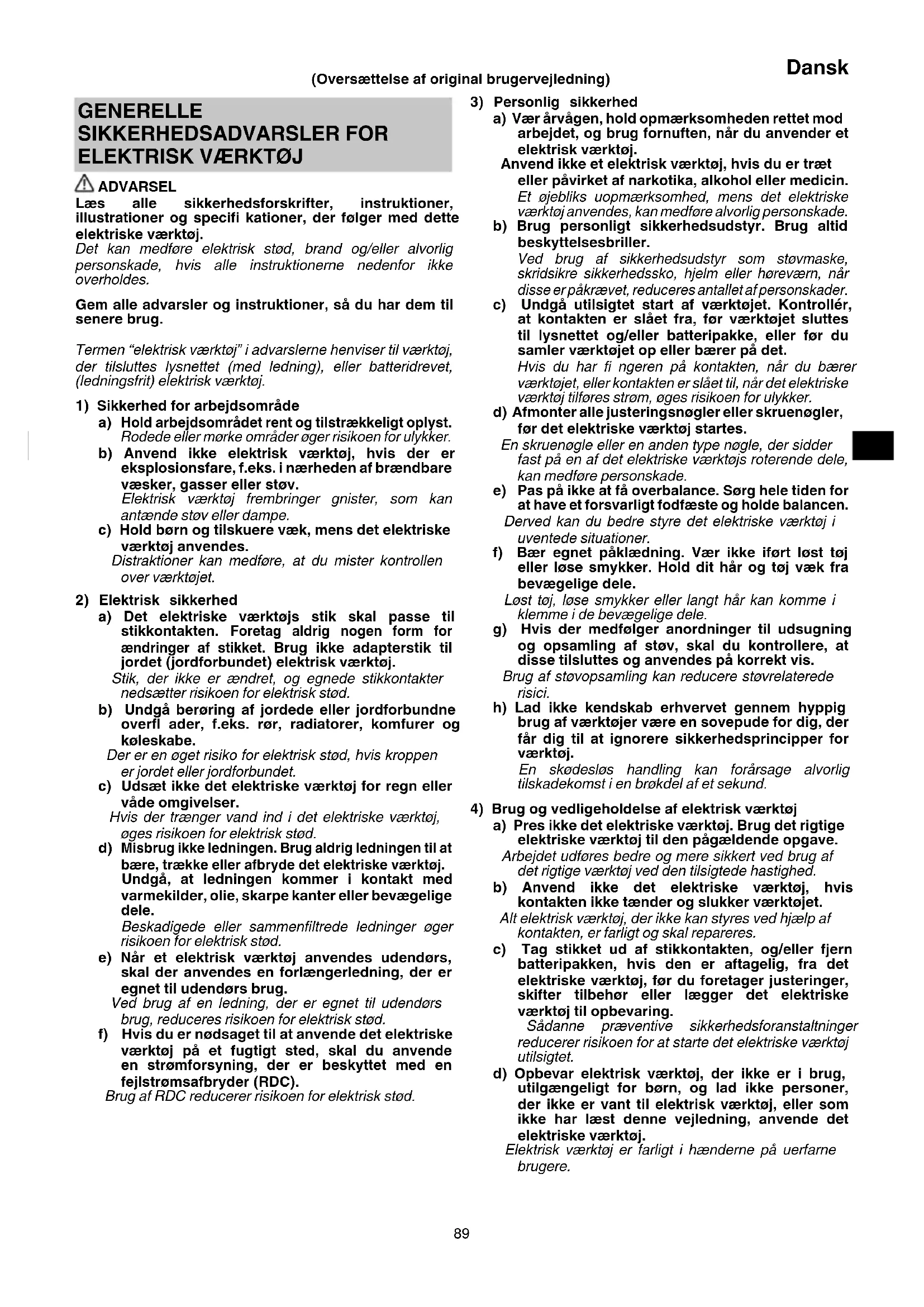

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød. (Oversættelse af original brugervejledning) 0000BookDS18DC.indb890000BookDS18DC.indb89 2022/10/1618:25:062022/10/1618:25:0690 Dansk e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSFORESKRIFTER FOR LEDNINGSFRI BOREMASKINE/ SLAGBOREMASKINE Sikkerhedsforskrifter for alle funktioner <DV18DC / DV36DC> a) Bær høreværn ved anvendelse af slagboremaskine. Udsættelse for støj kan medføre høretab. <DS18DC / DS36DC / DV18DC / DV36DC> b) Anvend hjælpehåndtaget/håndtagene. Hvis du mister kontrollen over værktøjet, kan det medføre personskade. c) Afstiv værktøjet ordentligt før brug. Dette værktøj giver et højt udgangsmoment og uden ordentlig afstivning af værktøjet under betjening, kan der opstå tab af kontrol, der medfører personskade. d) Hold fast i det elektriske værktøj ved at holde i de isolerede gribefl ader, når du udfører en funktion, hvor skæretilbehøret kan komme i kontakt med skjult ledningsføring. Skæretilbehør, der kommer i kontakt med en "strømførende" ledning kan gøre synlige metaldele af det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød. Sikkerhedsforskrifter ved anvendelse af lange borehoveder a) Må aldrig anvendes ved højere hastighed end borehovedets maksimale hastighedsklassifi cering. Ved højere hastigheder kan borehovedet blive bøjet, hvis det kører frit uden at røre ved arbejdsemnet, hvilket medfører personskade. b) Start altid boring ved lav hastighed, hvor spidsen af borehovedet rører ved arbejdsemnet. Ved højere hastigheder kan borehovedet blive bøjet, hvis det kører frit uden at røre ved arbejdsemnet, hvilket medfører personskade. c) Læg kun tryk på i direkte linje med hovedet, og læg ikke overdrevent tryk tryk på. Hovederne kan blive bøjet og forårsage nedbrud eller tab af kontrol, hvilket medfører personskade. EKSTRA SIKKERHEDSADVARSLER

1. Sørg for, at det område der skal bores, er fuldstændigt

frit for skjulte forhindringer, herunder elektrisk ledningsføring, vand eller gasrør. Boring i førnævnte kan medføre elektrisk stød eller kortslutning, gaslækage eller andre farer, der kan forårsage alvorlige ulykker eller tilskadekomst.

2. Sørg for at holde godt fast i værktøjet under anvendelse.

Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst (Fig. 2).

3. Ved anvendelse af værktøjet skal du sørge for, at

sidehåndtaget er monteret og spændt sikkert. Hvis det ikke er sikkert spændt, kan værktøjet blive rykket ud af position, hvis det overbelastes, hvilket kan medføre tilskadekomst.

4. Under drift skal du sørge for at holde godt fast i håndtaget

og sidehåndtaget på værktøjet med begge hænder. Hvis du ikke gør det, kan det medføre tilskadekomst. 0000BookDS18DC.indb900000BookDS18DC.indb90 2022/10/1618:25:062022/10/1618:25:0691 Dansk

5. Fastspænd arbejdsemnet. Et arbejdsemne fastspændt

med fastspændingsenheder eller i en skruestik er mere sikkert, end hvis du holder det i hånden.

6. Opsætning og kontrol af arbejdssted. Kontrollér, om

arbejdsstedet er velegnet ved at følge forholdsreglerne.

7. Ved montering af en spids i den selvspændende patron

skal du spænde bøsningen tilsvarende. Hvis bøsningen ikke er spændt, kan spidsen glide eller falde ud og medføre tilskadekomst.

8. Ved ændring af rotationshastigheden med

omskifterknappen skal du bekræfte, at kontakten er slået fra. Ændringer af hastigheden, mens motoren drejer, beskadiger gearene.

9. Koblingshjulet kan ikke indstilles til mellem tallene

”1, 4, 7 … 22” eller prikkerne og må ikke anvendes med koblingshjulstallet mellem ”22” og linjen midt på boremærket. Hvis du gør det, kan det medføre beskadigelse.

10. Anvend altid denne enhed ved rotation med uret, når du

anvender den som slagboremaskine. (Kun DV18DC, DV36DC)

11. Slukning af enheden efter kontinuerligt arbejde.

12. Dette elektriske værktøj er udstyret med et

temperaturbeskyttelseskredsløb for at beskytte motoren. Kontinuerligt arbejde kan få temperaturen i enheden til at stige, aktivere temperaturbeskyttelseskredsløbet og automatisk stoppe driften. Hvis dette sker, skal du lade det elektriske værktøj køle ned, før brugen genoptages.

13. Motoren stopper muligvis, hvis værktøjet overbelastes.

Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagen til overbelastningen.

14. Rør ikke ved metaldele på værktøjskabinettet,

borekroner, bor eller spåner umiddelbart efter brug, da disse vil blive varme.

15. Motorens rotation låses muligvis, så den stopper, mens

enheden anvendes som bor. Under anvendelse af boremaskinen skal du passe på ikke at låse motoren.

16. Anvendelse af batteriet i kolde omgivelser (under 0

grader celsius) kan sommetider medføre et svækket tilspændingsmoment og en reduceret arbejdsmængde. Dette er dog et midlertidigt fænomen; tilstanden bliver normal igen, når batteriet varmes op.

17. Montér krogen sikkert. Medmindre krogen er monteret

sikkert, kan den medføre tilskadekomst under anvendelse. Når du vælger at bære værktøjet ved at spænde det fast i dit hoftebælte, skal du sørge for at afmontere værktøjets spids og sidehåndtag. Hvis du ikke gør det, kan det medføre uventet tilskadekomst.

18. Kig ikke direkte ind i lyset. Dette kan medføre øjenskader.

Tør alt snavs og smuds af, der sidder på LED-lampens objektiv, med en blød klud, mens du passer på ikke at ridse objektivet. Ridser på LED-lampens objektiv kan medføre reduceret lysstyrke.

19. Når du arbejder på steder i højden, skal du rydde området

for andre mennesker og være opmærksom på forholdene under dig.

20. Oplad altid batteriet ved en temperatur på mellem

0°C–40°C. Temperaturer på under 0°C medfører overopladning, som er farligt. Batteriet kan ikke oplades ved temperaturer, der er højere end 40°C. Den mest egnede temperatur for opladning ligger på 20°C–25°C.

21. Anvend ikke opladeren kontinuerligt.

Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.

22. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

23. Skil aldrig det genopladelige batteri eller opladeren ad.

24. Kortslut aldrig det genopladelige batteri. Kortslutning

af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

25. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

26. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

27. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

28. Hvis saven anvendes uafbrudt, er der risiko for, at den

bliver for varm, hvilket kan føre til skade på motoren og kontakten. Derfor skal du lade værktøjet få en pause, når kabinettet bliver varmt.

29. Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner

sig, kan det falde ud og forårsage ulykker. 30.. Anvend ikke produktet, hvis værktøjet eller batteriets terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

31. Hold værktøjets terminaler (batterifatning) fri for spåner

og støv. ○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne. ○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet. ○ Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

32. Anvend altid værktøjet og batteriet ved temperaturer på

mellem -5°C og 40°C.

FORHOLDSREGEL OM LITHIUM-ION-

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. 0000BookDS18DC.indb910000BookDS18DC.indb91 2022/10/1618:25:062022/10/1618:25:0692 Dansk ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

5. Hvis batteriet ikke oplades helt, selv efter at den angivne

opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

6. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

7. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

8. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

9. Hvis der opstår batterilækage, ubehagelig lugt, hvis

der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

10. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene,

må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion- batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

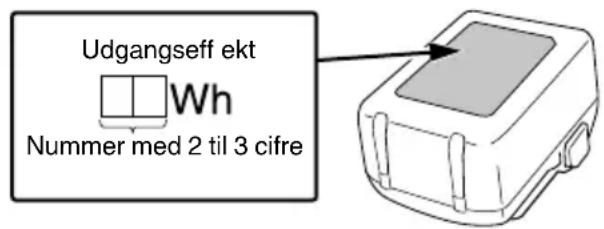

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til. Udgangseff ekt Nummer med 2 til 3 cifre

FORHOLDSREGLER FOR USB-

ENHEDENS TILSLUTNING (UC18YSL3) Når et uforudset problem opstår, kan dataene i en USB- enhed tilsluttet til dette produkt, blive ødelagt eller gå tabt. Sørg altid for at sikkerhedskopiere alle indeholdte data i USB-enheden, inden anvendelse med dette produkt. Vær venligst opmærksom på, at vores virksomhed ikke påtager sig nogen form for ansvar for data gemt på en USB- enhed, som bliver ødelagt eller går tabt, eller for skader, der kan opstå med en tilsluttet enhed. ADVARSEL ○ Før anvendelse skal du kontrollere tilslutningen af USB- kablet for defekter eller beskadigelse. Anvendelse af et defekt eller beskadiget USB-kabel kan medføre røgudvikling eller antænding. ○ Når produktet ikke anvendes, skal du dække USB- porten med gummidækslet. Ophobning af støv, osv. i USB-porten kan medføre røgudvikling eller antænding. BEMÆRK ○ Der kan være lejlighedsvis pause under USB-opladning. ○ Når en USB-enhed ikke oplades, skal du fjerne USB- enheden fra opladeren. Gør du ikke det, kan det ikke alene reducere levetiden for en USB-enhed, men også medføre uventede ulykker. ○ Det er sandsynligvis ikke muligt at oplade visse USB- enheder alt efter typen af enhed. 0000BookDS18DC.indb920000BookDS18DC.indb92 2022/10/1618:25:062022/10/1618:25:0693 Dansk

BETEGNELSER FOR DELE

(Fig. 1–Fig. 19) Omskiftergreb Sidehåndtag Typeskilt Kabinet Koblingshjul Lås Nøglefri borepatron Indikatorlampe for opladning Trykknap Kontrollampe Udløserkontakt Boremærke Håndtag Trekantet mærke LED-lampe Hammermærke Ventilationshuller Skrue Batteri Rille Krog Muff e Rem Indikatorkontakt for resterende batteri Gearkasse Resterende batteriladning indikatorlampe Motor Skærmpanel SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. DS18DC, DS36DC: Batteri boremaskine DV18DC, DV36DC: Batteri slagboremaskine Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. Jævnstrøm

Hastighed uden belastning Bpm Slaghastighed

Høj hastighed Mursten Træ Metal Maskinskrue Træskrue Borepatronens kapacitet

Skift rotationshastighed – Høj hastighed

Skift rotationshastighed – Lav hastighed Rotation med uret Rotation mod uret Advarsel

• Afhænger af monteret batteri. Den tungeste vægt målesmed BSL36B18 (forhandles separat). Batteri Lyser; Batteriet har over 75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 50%-75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 25%-50% af sin eff ekt tilbage. Lyser; Batteriet har mindre end 25% af sin eff ekt tilbage. Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Blinker; Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af. Blinker; Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler. 0000BookDS18DC.indb930000BookDS18DC.indb93 2022/10/1618:25:062022/10/1618:25:0694 Dansk STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 229. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE <DS18DC, DS36DC> ○ Isætning og fjernelse af maskinskruer, træskruer, gevindskruer, osv. ○ Boring af forskellige typer metal ○ Boring af forskellige typer træ <DV18DC, DV36DC> ○ Boring i mursten og betonblokke, osv. ○ Isætning og fjernelse af maskinskruer, træskruer, gevindskruer, osv. ○ Boring af forskellige typer metal ○ Boring af forskellige typer træ SPECIFIKATIONER

1. Elektrisk værktøj

Denne maskines specifi kationer er opstillet i tabellen på side

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx- og BSL14xx-serien) kan ikke anvendes til dette værktøj. Anvend et batteri af multivolttypen. BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

• Værktøjet selv vil automatisk skifte over. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger. <UC18YFSL>

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt. Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1) ● Kontrollampens indikation Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. Tabel 1 Kontrollampens indikationer (RØD) Før opladning TIL/FRA i intervaller på 0,5 sek. Tilsluttet strømkilde Under opladning Lyser vedvarende

Opladning fuldført TIL/FRA i intervaller på 0,5 sek.

Standby på grund af overophedning Lyser i 1 sek. i intervaller på 0,5 sek. Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) Opladning er umulig TIL/FRA i intervaller på 0,1 sek. Funktionsfejl i batteri eller oplader ● Vedrørende batteriets temperaturer og opladningstid. Temperaturerne og opladningstiden bliver som vist i Tabel 2. Tabel 2 Oplader Batteri UC18YFSL Opladningsspænding

Antal battericeller 4–10 BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding. FORSIGTIG Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 15 minutter inden næste opladning.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. 0000BookDS18DC.indb940000BookDS18DC.indb94 2022/10/1618:25:072022/10/1618:25:0795 Dansk Vedrørende elektrisk udladning i tilfælde af nye batterier osv. Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2–3 gange. Sådan forlænger du batteriernes ydeevne. (1) Genoplad batterierne, før de afl ades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes. (2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens kontrollampe grønt eller lyser i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når kontrollampen blinker hurtigt rødt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. <UC18YSL3>

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker indikatorlampen for opladning rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Når et batteri sættes i opladeren, blinker indikatorlampen for opladning blåt. Når batteriet er fuldt opladet, lyser indikatorlampen for opladning grønt. (Se Tabel 3) (1) Indikation for indikatorlampe for opladning Indikationerne for indikatorlampen for opladning er som vist i Tabel 3, alt efter opladerens eller det genopladelige batteris tilstand. Tabel 3 Status for oplader Status for indikatorlampe Betydning af indikation Før opladning TIL/FRA i intervaller på 0,5 sek. (RØD) Sat til strømkilde *1 Mens opladning Lyser i 0,5 sek. i intervaller på 1 sek. (BLÅ) Oplades ved mindre end 50% Lyser i 1 sek. i intervaller på 0,5 sek. (BLÅ) Oplades ved mindre end 80% Lyser vedvarende (BLÅ) Opladet til mere end 80 % Opladning fuldført Lyser vedvarende (GRØN) (Kontinuerlig brummelyd: Ca. 6 sekunder) Overophedning standby TIL/FRA i intervaller på 0,3 sek. (RØD) Batteriet er overophedet. Ude af stand til at oplade. *2 Opladning er umulig TIL/FRA i intervaller på 0,1 sek. (LILLA) (Periodisk brummelyd: Ca. 2 sekunder) Funktionsfejl i batteri eller oplader *3 *1 Hvis den røde lampe bliver ved med at blinke selv efter, at opladeren er blevet monteret, skal du kontrollere for at bekræfte, at batteriet er blevet sat helt i. *2 Selvom opladningen starter, når batteriet er kølet af, selv når det bliver siddende i, er den bedste praksis at fjerne batteriet og lade det køle af på et skyggefuldt sted med god ventilation inden opladning.

○ Sæt batteriet helt i. ○ Kontrollér for at bekræfte, at der ikke sidder fremmedlegemer fast i batteriets fatning eller terminaler. <Hvis opladning tager lang tid> ○ Opladning tager længere tid ved meget lave omgivende temperaturer. Oplad batteriet på et varmt sted (eksempelvis indendørs). ○ Blokér ikke udluftningen. Ellers overophedes opladeren indeni, hvilket nedsætter opladerens ydeevne. ○ Hvis køleventilatoren ikke virker, skal du kontakte et autoriseret HiKOKI-servicecenter for reparation. (2) Vedrørende det genopladelige batteris temperaturer og opladningstid Temperaturene og opladningstiden bliver som vist i Tabel 4. 0000BookDS18DC.indb950000BookDS18DC.indb95 2022/10/1618:25:072022/10/1618:25:0796 Dansk Tabel 4 Model UC18YSL3 Batteritype Li-ion Opladningsspænding 14,4–18 V Temperaturer, hvor batteriet kan genoplades 0°C–50°C Opladningstid for batterikapacitet, ca. (ved 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Multivoltbatteri 1,5 Ah ( 2-enhed) 20 min 2,5 Ah ( 2-enhed) 32 min 4,0 Ah ( 2-enhed) 52 min Antal battericeller 4–10 Ladespænding til USB 5 V Ladestrøm til USB 2 A Vægt 0,6 kg BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

4. Frakobl opladerens netledning fra kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. Vedrørende elektrisk udladning i tilfælde af nye batterier osv. Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2–3 gange. Sådan forlænger du batteriernes ydeevne. (1) Genoplad batterierne, før de afl ades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes. (2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens indikatorlampe for opladning i 0,3 sekunder, hvorefter det ikke lyser i 0,3 sekunder (slukkes i 0,3 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når indikatorlampen for opladning blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.

MONTERING OG ANVENDELSE

Handling Figur Side Fjernelse og isætning af batteriet

Montering/fjernelse af sidehåndtaget

Justering af tilspændingsmoment

Valg af slagposition

Sådan anvender du LED-lyset

Montering af spidsen

Betjening af kontakt

Opladning af USB-enhed i en stikkontakt 17-a 5 Opladning af USB-enhed og batteri i en stikkontakt 17-b 5 Sådan genoplades USB-enhed

Efter endt opladning af USB-enhed

Valg af tilbehør ― 230 RFC (reaktiv kraftkontrol) Dette produkt har RFC. Dette stopper automatisk motoren, hvis værktøjet kører for meget i ryk. LED-lampen blinker for at indikere, at RFC er blevet aktiveret. Hvis dette sker, skal du fl ytte fi ngeren fra kontakten før genstart. (Fig. 16) BEMÆRK ● RFC aktiveres muligvis ikke altid under visse arbejdsbetingelser eller i visse situationer. ● Pas på at holde godt fat i værktøjet for at forhindre, at det bevæger sig i ryk. ● RFC aktiveres muligvis også, hvis du pludseligt ændrer position, mens du holder værktøjet. 0000BookDS18DC.indb960000BookDS18DC.indb96 2022/10/1618:25:082022/10/1618:25:0897 Dansk

ADVARSELSSIGNALER FOR LED-

LAMPE Dette produkt har funktioner, der er designet til både at beskytte selve værktøjet og batteriet. Hvis nogle af sikkerhedsafskærmningsfunktionerne udløses under drift, blinker LED-lampen som beskrevet i Tabel 5. Når nogle af beskyttelsesfunktionerne udløses, skal du straks fjerne fi ngeren fra kontakten og følge de instruktioner, der er beskrevet under korrigerende handling. Tabel 5 Beskyttelsesfunktion Display for LED- lamper Korrigerende handling Beskyttelse mod overbelastning Tændt i 0,1 sekund/ slukket i 0,1 sekund (blinker hurtigt) Blinker i omtrent 3 sekunder efter, at kontakten er blevet sluppet. Hvis værktøjet anvendes med omskiftergrebet indstillet på HØJ, skal du justere til LAV og fortsætte driften. Fjern årsagen til overbelastningen. RFC Tændt i 0,15 sekunder/slukket i 0,15 sekunder × 3 gange/slukket i 2 sekunder Blinker i omtrent 3 sekunder efter, at kontakten er blevet sluppet. Afhjælp problemet, der får værktøjet til at køre for meget i ryk. Når du anvender værktøjet, skal du holde godt fast i det for at undgå, at det rykker i det. Beskyttelse af temperatur Tændt i 0,5 sekund/ slukket i 0,5 sekund (blinker langsomt) Blinker, når beskyttelsen er aktiv. Lad værktøjet og batteriet køle grundigt af.

1. Eftersyn af værktøjet

Idet anvendelse af sløvt værktøj forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte værktøjet, så snart du opdager værktøjsslid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve ”hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne. Kontrollér med mellemrum før, under og efter betjening. FORSIGTIG Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne. Hvis du ikke gør det, kan det forårsage funktionsfejl.

5. Udvendig rengøring

Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele). GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. 0000BookDS18DC.indb970000BookDS18DC.indb97 2022/10/1618:25:082022/10/1618:25:0898 Dansk Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 86 dB (A) (DS18DC) 91 dB (A) (DS36DC) 101 dB (A) (DV18DC) 100 dB (A) (DV36DC) Det afmålte A-vægtede lydtryksniveau: 75 dB (A) (DS18DC) 80 dB (A) (DS36DC) 90 dB (A) (DV18DC) 89 dB (A) (DV36DC) Usikkerhed K: 5 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Boring i metal: Vibrationsudsendelsesværdi

(DV18DC, DV36DC) Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 0000BookDS18DC.indb980000BookDS18DC.indb98 2022/10/1618:25:082022/10/1618:25:0899 Norsk

7. Når du monterer en bit i det nøkkelløse festet må

9. Clutchskiven kan ikke stilles inn mellom tallene ”1, 4,

boremaskin. Når du bruker boremaskinen må du passe på at du ikke låser motoren.

17. Montere kroken sikkert. Hvis ikke kroken er godt festet,

25. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan

Skjer dette må du lade opp batteriet med det samme.

Når du kobler batteriladerens kontakt til en stikkontakt, vil ladeindikatorlampen blinke rødt (i intervaller på 1 sekund).
