Tipo de produto	Dispositivo de alarme
Marca	Samsung
Modelo	SAB-100
Dimensões (C x L x A)	100 mm x 96 mm x 35 mm
Peso	Aproximadamente 100 g
Alimentação	18 V CC via o monitor (conector RJ45)
Consumo elétrico	Aproximadamente 1 W
Temperatura de operação	-10 °C a +50 °C
Umidade de operação	Até 90 %
Entrada de alarme	Normalmente aberto (NA) ou normalmente fechado (NF)
Saída de alarme	Relé: 125 Vca, 0,5 A ou 30 Vcc, 2 A (carga ôhmica)
Funções principais	Recepção de sinal de sensor, emissão de alarme, conexão de câmera e monitor via RJ45
Instalação	Montagem na parede ou no teto, local bem ventilado
Manutenção e limpeza	Limpar com um pano seco e limpo. Não usar água, detergentes ou produtos químicos
Segurança	Não desmontar, evitar quedas, não expor à umidade ou temperaturas extremas, desconectar em caso de tempestade
Peças sobressalentes e reparabilidade	Contatar o serviço pós-venda Samsung para qualquer reparo. Não desmontar ou modificar o aparelho
Informações gerais	Destinado a sistemas de videovigilância (VPP), compatível com as câmeras Samsung SOC-220P, SOC-420P, SOC-920P

Perguntas frequentes - SDB-100 SAMSUNG

Como instalar a SAB-100?

Instale a SAB-100 em um local fresco, protegido da luz solar direta, com temperatura de -10°C a +50°C e umidade inferior a 90%. Certifique-se de que o suporte pode suportar pelo menos cinco vezes o peso líquido (aproximadamente 500 g). Use o parafuso da caixa para fixar a tampa superior e o corpo.

Como conectar os cabos da SAB-100?

Desaperte o parafuso da caixa e remova a tampa superior. Conecte o conector RJ45 da câmera a uma das portas RJ45 e o conector do monitor à outra. Posicione os cabos para evitar danos. Em seguida, fixe o corpo com o parafuso interno e feche a tampa superior.

Como configurar a entrada de alarme (NA ou NF)?

Para uma entrada Normalmente Aberta (NA), não conecte o borne NA/NF ao borne GND. Para Normalmente Fechado (NF), conecte o borne NA/NF ao borne GND. O borne A-IN e GND se conectam a um sensor externo.

Qual é a saída de alarme da SAB-100?

A saída de alarme é um relé com tensão de contato de 125 Vca, 0,5 A ou 30 Vcc, 2 A (carga ôhmica). Os bornes HOT e COLD se conectam ao dispositivo de recepção de entrada de alarme.

Pode-se limpar a SAB-100 com água?

Não, nunca borrife água diretamente. Limpe a superfície com um pano seco e limpo. Não use detergentes ou produtos químicos que possam descolorir ou danificar o acabamento.

O que fazer em caso de mau funcionamento?

Se o aparelho não funcionar normalmente ou emitir cheiro ou fumaça, pare imediatamente o uso, desconecte a alimentação e contate o centro de serviço Samsung. Nunca tente desmontar ou reparar você mesmo.

A SAB-100 é compatível com outras câmeras?

Sim, é compatível com as câmeras Samsung SOC-220P, SOC-420P, SOC-920P. Ela recebe os sinais dos sensores e emite um alarme através do sistema.

Quais são as precauções de segurança a serem seguidas?

Antes de qualquer instalação, desligue a corrente. Evite locais empoeirados, úmidos ou com vibrações. Não coloque objetos condutores ou líquidos próximos. Em caso de tempestade, desconecte o cabo de alimentação.

Como conectar várias SAB-100 em cascata?

O diagrama de conexão do sistema mostra uma arquitetura onde a saída de alarme de um monitor pode ser conectada à entrada de alarme de outra SAB-100. Use os bornes NA/NF e GND para encadear os dispositivos.

Qual é o consumo elétrico da SAB-100?

O consumo é de aproximadamente 1 W. A alimentação é fornecida pelo monitor em 18 V CC através do cabo RJ45.

MANUAL DE UTILIZADOR SDB-100 SAMSUNG

Manual de instalação

Manual de instalação

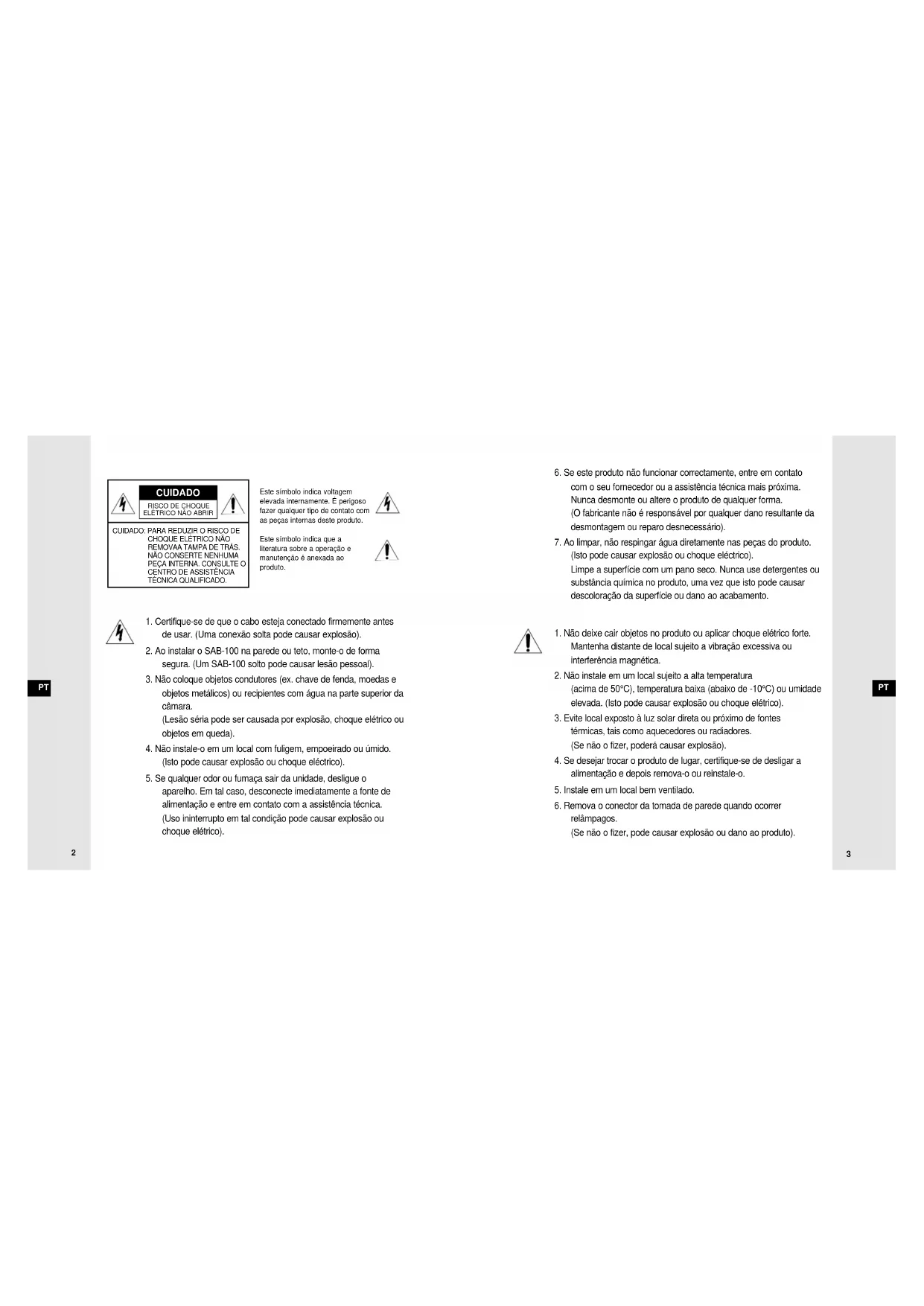

Este símbolo indica voltagem elevada internamente. É perigoso fazer qualquer tipo de contato com as peças internas deste produto.

Este símbolo indica que a literatura sobre a operação e manutenção é anexada ao produto.

1. Certifique-se de que o cabo esteja conectado firmemente antes de usar. (Uma conexão solta pode causar explosão).
2. Ao instalar o SAB-100 na parede ou teto, monte-o de forma segura. (Um SAB-100 solto pode causar lesão pessoal).
3. Não coloque objetos condutores (ex. chave de fenda, moedas e objetos metálicos) ou recipientes com água na parte superior da câmara. (Lesão séria pode ser causada por explosão, choque elétrico ou objetos em queda).
4. Não instale-o em um local com fuligem, empoeirado ou úmido. (Isto pode causar explosão ou choque eléctrico).

5. Se qualquer odor ou fumaça sair da unidade, desligue o aparelho. Em tal caso, desconecte imediatamente a fonte de alimentação e entre em contato com a assistência técnica. (Uso ininterrupto em tal condição pode causar explosão ou choque elétrico).

6. Se este produto não funcionar correctamente, entre em contato com o seu fornecedor ou a assistência técnica mais próxima. Nunca desmonte ou altere o produto de qualquer forma. (O fabricante não é responsável por qualquer dano resultante da desmontagem ou reparo desnecessário).

7. Ao limpar, não respingar água diretamente nas peças do produto. (Isto pode causar explosão ou choque eléctrico). Limpe a superfície com um pano seco. Nunca use detergentes ou substância química no produto, uma vez que isto pode causar descoloração da superfície ou dano ao acabamento.

1. Não deixe cair objetos no produto ou aplicar choque elétrico forte. Mantenha distante de local sujeito a vibração excessiva ou interferência magnética.

2. Não instale em um local sujeito a alta temperatura (acima de 50°C), temperatura baixa (abaixo de -10°C) ou umidade elevada. (Isto pode causar explosão ou choque elétrico).

3. Evite local exposto à luz solar direta ou próximo de fontes térmicas, tais como aquecedores ou radiadores. (Se não o fizer, poderá causar explosão).

4. Se desejar trocar o produto de lugar, certifique-se de desligar a alimentação e depois remova-o ou reinstale-o.

5. Instale em um local bem ventilado.

6. Remova o conector da tomada de parede quando ocorrer relâmpagos. (Se não o fizer, pode causar explosão ou dano ao produto).

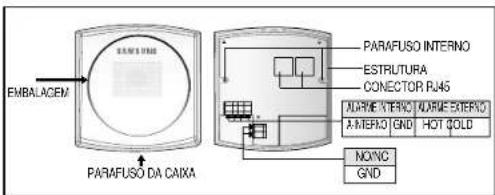

Introdução do SAB-100 Nome e função de cada peça

O SAB-100 (Samsung Alarm Box) é apenas um dispositivo para VPP. Se a câmara que usar VPP não estiver conectada, este dispositivo não pode ser operado. A operação normal não pode ser garantida ao ser usada para outros fins.

O SAB-100 (Samsung Alarm Box) é um dispositivo que recebe um sinal do sensor e emite um sinal de alarme.

Verificação do conteúdo da embalagem

"Certifique-se de que o SAB-100, manual do usuário, parafusos e cabo estejam inseridos na embalagem".

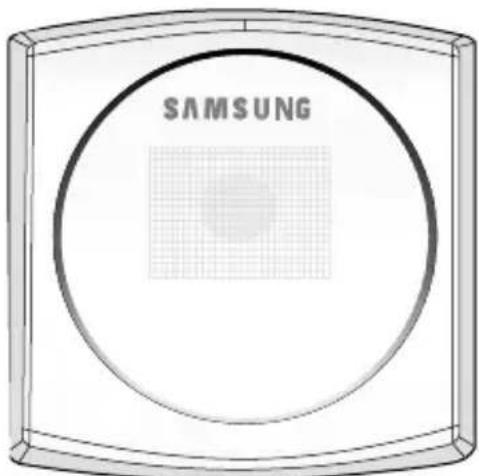

SAB-100

Manual do usuário PARAFUSO CABO

Dependendo do status de N/C e N/O o aparelho recebe um alarme e emite o alarme.

▶ N/C, N/O

Este é o terminal onde você pode seleccionar entre Normal Close (Normalmente fechado) e Normal Open (Normalmente aberto). Normalmente (quando os terminais NO/NC e GND não são conectados) é configurado para N/O, porém quando os terminais NO/NC e GND estão conectados é configurado para N/C.

▶ CONECTOR

Um deles é ligado ao terminal do cabo da câmara e o outro no terminal do cabo do monitor.

Precauções para a instalação e uso Instalação do SAB-100

√ Verificar se o local da instalação pode suportar adequadamente o peso do SAB-100 antes da instalação.
√ Certifique-se de que o cabo não fique preso ou a blindagem não seja removida. (Se não o fizer, pode causar explosão ou dano ao produto).
- Evite que as pessoas se aproximem do local da instalação, onde os objetos possam cair durante a instalação. Mova objetos de valores para um local seguro antes da instalação.
√ Instale o SAB-100 em um local fresco, distante da luz solar direta. Recomenda-se que o SAB-100 seja colocado numa área protegida de luz solar direta durante o uso e armazenagem.
√ O SAB-100 deve ser usado numa área onde a temperatura e umidade sejam mantidas dentro dos limites especificados abaixo: -Temperatura: -10°C\~+50°C (14°F\~122°F) -Humidade: Abaixo de 90%

Escolha um local de instalação que possa suportar adequadamente no mínimo cinco vezes o peso líquido do equipamento que vai ser instalado (aprox. 500g).

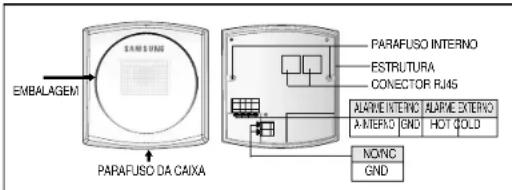

1. Desparafuse o PARAFUSO DA CAIXA e depois desmonte a CAIXA EXTERNA.
2. Conecte o CONECTOR RJ45 na câmara e o outro CONECTOR RJ45 no monitor. A conexão do sistema é mencionada no diagrama de conexão.
3. Se quiser comutar o terminal como Normalmente aberto não conecte o(s) contacto(s) NO/NC não deve ser conectada a porta GND. Mas, se quiser comuta-lo como Normalmente fechado não conecte o(s) contacto(s) NO/NC para GND.
4. A-IN e GND é conectado com o outro dispositivo (ex. sensor, etc.) e HOT e COLD é conectado com a entrada do alarme recebido do dispositivo (entrada do relé).
5. Depois que a conexão do cabo for concluída, é necessário colocar o cabo de forma que não seja danificado.
6. Aparafuse a ESTRUTURA do SAB-100 no local com o PARAFUSO INTERNO (2 pontos).
7. Depois feche a CAIXA EXTERNA, aparafuse-a e a ESTRUTURA com o PARAFUSO DA CAIXA.

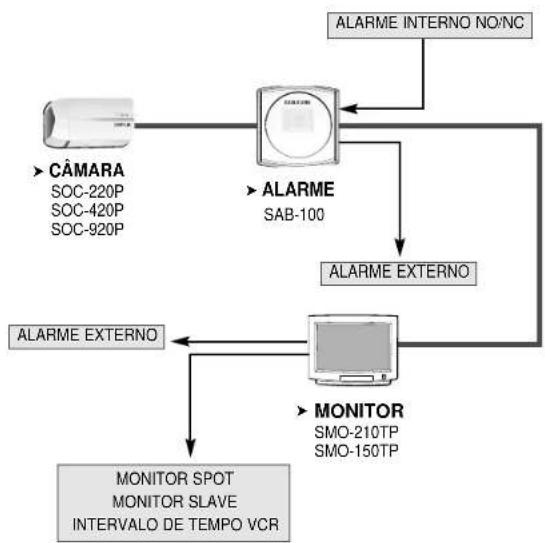

Diagrama de conexão do sistema

SAB-100 - especificações

Item Descrição
Tipo de produto Caixa de alarme
Voltagem de fonte de alimentação	18V DC de monitor
Consumo de alimentação Aprox. 1W
Temperatura de operação	-10°C ~ +50°C
Humidade de operação ~90%
Tamanho físico 96mm(W)×35mm(H)×100mm(L)
Peso Aprox. 100g
Espec. alarme interno Normalmente aberto/Normalmente fechado
Espec. alarme externo Relé activado
Valor nominal de contato 125VCA, 0,5A ou 30VCD, 2A (carga resistiva)
