Tipo di prodotto	Dispositivo di allarme
Marca	Samsung
Modello	SAB-100
Dimensioni (L x l x H)	100 mm x 96 mm x 35 mm
Peso	Circa 100 g
Alimentazione	18 V CC tramite il monitor (connettore RJ45)
Consumo elettrico	Circa 1 W
Temperatura di funzionamento	-10 °C a +50 °C
Umidità di funzionamento	Fino al 90%
Ingresso allarme	Normalmente aperto (N/A) o normalmente chiuso (N/C)
Uscita allarme	Relè: 125 Vca, 0,5 A o 30 Vcc, 2 A (carico ohmico)
Funzioni principali	Ricezione del segnale del sensore, emissione di allarme, connessione telecamera e monitor tramite RJ45
Installazione	Montaggio a parete o a soffitto, luogo ben ventilato
Manutenzione e pulizia	Pulire con un panno asciutto e pulito. Non utilizzare acqua, detergenti o prodotti chimici
Sicurezza	Non smontare, evitare cadute, non esporre a umidità o temperature estreme, scollegare in caso di temporale
Pezzi di ricambio e riparabilità	Contattare il servizio post-vendita Samsung per qualsiasi riparazione. Non smontare o modificare il dispositivo
Informazioni generali	Destinato ai sistemi di videosorveglianza (VPP), compatibile con le telecamere Samsung SOC-220P, SOC-420P, SOC-920P

Domande frequenti - SDB-100 SAMSUNG

Come installare la SAB-100?

Installare la SAB-100 in un luogo fresco, al riparo dalla luce solare diretta, con una temperatura da -10°C a +50°C e un'umidità inferiore al 90%. Assicurarsi che il supporto possa sostenere almeno cinque volte il peso netto (circa 500 g). Utilizzare la vite dell'involucro per fissare l'involucro superiore e il corpo.

Come collegare i cavi della SAB-100?

Svitare la vite dell'involucro e rimuovere l'involucro superiore. Collegare il connettore RJ45 della telecamera a una delle porte RJ45, e il connettore del monitor all'altra. Posizionare i cavi in modo da evitare danni. Quindi fissare il corpo con la vite interna e richiudere l'involucro superiore.

Come configurare l'ingresso allarme (N/A o N/C)?

Per un ingresso Normalmente Aperto (N/A), non collegare il morsetto NO/NC al morsetto GND. Per Normalmente Chiuso (N/C), collegare il morsetto NO/NC al morsetto GND. Il morsetto A-IN e GND si collegano a un sensore esterno.

Qual è l'uscita allarme della SAB-100?

L'uscita allarme è un relè con una tensione di contatto di 125 Vca, 0,5 A o 30 Vcc, 2 A (carico ohmico). I morsetti HOT e COLD si collegano al dispositivo di ricezione dell'ingresso allarme.

Si può pulire la SAB-100 con acqua?

No, non spruzzare mai acqua direttamente. Pulire la superficie con un panno asciutto e pulito. Non utilizzare detergenti o prodotti chimici che potrebbero scolorire o danneggiare la finitura.

Cosa fare in caso di malfunzionamento?

Se il dispositivo non funziona normalmente o emette un odore o fumo, interrompere immediatamente l'uso, scollegare l'alimentazione e contattare il centro di assistenza Samsung. Non tentare mai di smontare o riparare da soli.

La SAB-100 è compatibile con altre telecamere?

Sì, è compatibile con le telecamere Samsung SOC-220P, SOC-420P, SOC-920P. Riceve i segnali dei sensori ed emette un allarme tramite il sistema.

Quali sono le precauzioni di sicurezza da seguire?

Prima di qualsiasi installazione, spegnere la corrente. Evitare luoghi polverosi, umidi o con vibrazioni. Non posizionare oggetti conduttori o liquidi nelle vicinanze. In caso di temporale, scollegare il cavo di alimentazione.

Come collegare più SAB-100 in cascata?

Lo schema di connessione del sistema mostra un'architettura in cui l'uscita allarme di un monitor può essere collegata all'ingresso allarme di un'altra SAB-100. Utilizzare i morsetti NO/NC e GND per collegare in catena i dispositivi.

Qual è il consumo elettrico della SAB-100?

Il consumo è di circa 1 W. L'alimentazione è fornita dal monitor a 18 V CC tramite il cavo RJ45.

MANUALE UTENTE SDB-100 SAMSUNG

Avvertenza

La mancata osservanza di questa indicazione può provocare la morte o gravi lesioni.

Attenzione

La mancata osservanza di questa indicazione può provocare lesioni o danni alla proprietà.

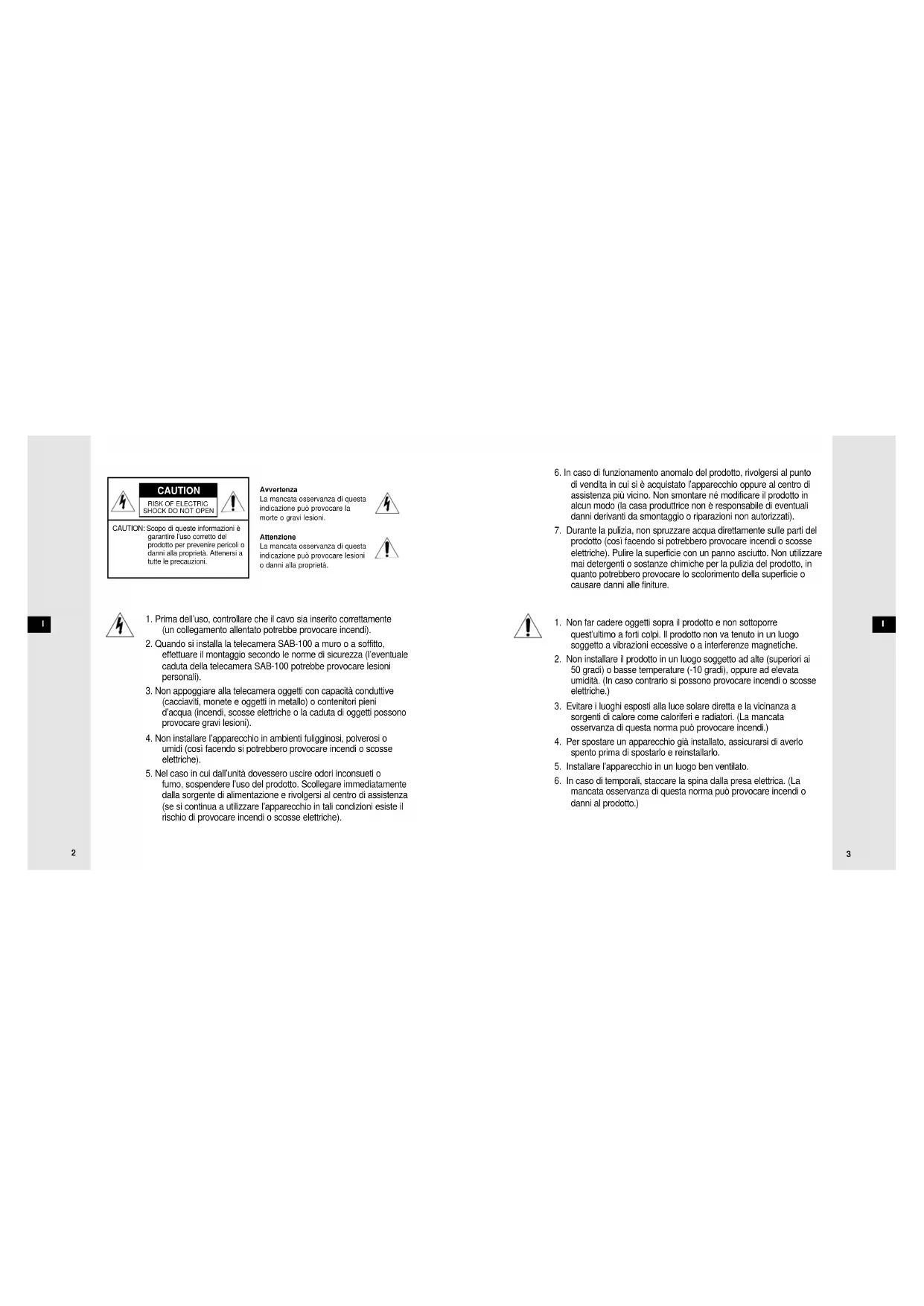

1. Prima dell'uso, controllare che il cavo sia inserito correttamente (un collegamento allentato potrebbe provocare incendi).
2. Quando si installa la telecamera SAB-100 a muro o a soffitto, effettuare il montaggio secondo le norme di sicurezza (l'eventuale caduta della telecamera SAB-100 potrebbe provocare lesioni personali).
3. Non appoggiare alla telecamera oggetti con capacità conduttive (cacciaviti, monete e oggetti in metallo) o contenitori pieni d'acqua (incendi, scosse elettriche o la caduta di oggetti possono provocare gravi lesioni).
4. Non installare l'apparecchio in ambienti fuligginosi, polverosi o umidi (così facendo si potrebbero provocare incendi o scosse elettriche).

5. Nel caso in cui dall'unità dovessero uscire odori inconsueti o fumo, sospendere l'uso del prodotto. Scollegare immediatamente dalla sorgente di alimentazione e rivolgersi al centro di assistenza (se si continua a utilizzare l'apparecchio in tali condizioni esiste il rischio di provocare incendi o scosse elettriche).

6. In caso di funzionamento anomalo del prodotto, rivolgersi al punto di vendita in cui si è acquistato l'apparecchio oppure al centro di assistenza più vicino. Non smontare né modificare il prodotto in alcun modo (la casa produttrice non è responsabile di eventuali danni derivanti da smontaggio o riparazioni non autorizzati).

7. Durante la pulizia, non spruzzare acqua direttamente sulle parti del prodotto (così facendo si potrebbero provocare incendi o scosse elettriche). Pulire la superficie con un panno asciutto. Non utilizzare mai detergenti o sostanze chimiche per la pulizia del prodotto, in quanto potrebbero provocare lo scolorimento della superficie o causare danni alle finiture.

1. Non far cadere oggetti sopra il prodotto e non sottoporre quest'ultimo a forti colpi. Il prodotto non va tenuto in un luogo soggetto a vibrazioni eccessive o a interferenze magnetiche.

2. Non installare il prodotto in un luogo soggetto ad alte (superiori ai 50 gradi) o basse temperature (-10 gradi), oppure ad elevata umidità. (In caso contrario si possono provocare incendi o scosse elettriche.)

3. Evitare i luoghi esposti alla luce solare diretta e la vicinanza a sorgenti di calore come caloriferi e radiatori. (La mancata osservanza di questa norma può provocare incendi.)

4. Per spostare un apparecchio già installato, assicurarsi di averlo spento prima di spostarlo e reinstallarlo.

5. Installare l'apparecchio in un luogo ben ventilato.

6. In caso di temporali, staccare la spina dalla presa elettrica. (La mancata osservanza di questa norma può provocare incendi o danni al prodotto.)

SAB-100 - Introduzione Nomi e funzioni dei componenti

Il dispositivo di allarme Samsung SAB-100 è destinato esclusivamente a VPP. In caso di altri tipi di utilizzo, non si garantisce il funzionamento normale.

Il dispositivo di allarme Samsung SAB-100 riceve un segnale dal sensore ed emette un segnale di allarme.

Controllo del contenuto della confezione

Controllare che nella confezione siano presenti il SAB-100 e il manuale d'uso.

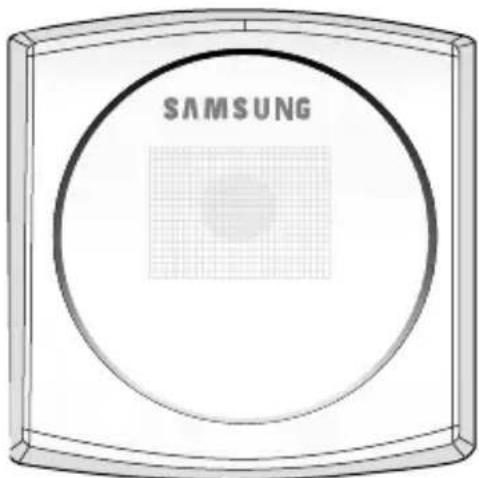

SAB-100

Manuale d'uso VITE CAVO

▶ Ingresso/Uscita allarme

A seconda dello stato dei terminali N/C e N/O, il dispositivo riceve un segnale ed emette l'allarme.

▶ N/C, N/O

Si tratta dei terminali per i quali è possibile scegliere l'opzione Normal Close (Normale Chiuso) o Normal Open (Normale Aperto). Di norma (quando il terminale NO/NC e il terminale GND non sono connessi), il dispositivo è impostato su N/O; quando però i terminali NO/NC e GND sono connessi, il dispositivo è impostato su N/C.

▶ CONNETTORE

Un connettore è destinato al lato telecamera del cavo, l'altro al lato monitor.

Precauzioni per l'installazione e l'uso SAB-100 - Installazione

√ Prima di procedere all'installazione, verificare che il sito prescelto sia in grado di sostenere il peso dell'SAB-100.
√ Controllare che il cavo non sia intrappolato e che il rivestimento isolante sia integro. (La mancata osservanza di questa norma può provocare incendi o danni al prodotto.)
√ Impedire a terze persone di avvicinarsi all'area di installazione, in quanto durante la procedura potrebbero cadere oggetti. Prima dell'installazione, spostare gli oggetti di valore in un luogo sicuro.
√ Installare il SAB-100 in un luogo fresco, al riparo dalla luce solare diretta. Si consiglia di utilizzare e immagazzinare il SAB-100 in un'area non soggetta alla luce solare diretta.
√ Il SAB-100 va utilizzato in aree nelle quali temperatura e umidità si mantengono entro i seguenti limiti:
- Temperatura : -10°C \~ +50°C (14°F\~122°F)
- Umidità : Inferiore a 90%

Per l'installazione, scegliere un sito in grado di sostenere come minimo il quintuplo del peso netto dell'attrezzatura da installare (circa 500 g).

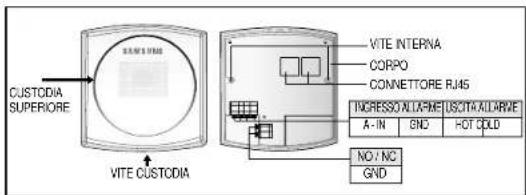

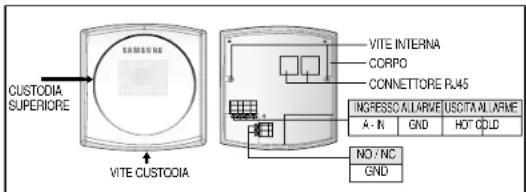

1. Svitare la VITE DELLA CUSTODIA e smontare la CUSTODIA SUPERIORE.
2. Collegare il CONNETTORE RJ45 con la telecamera, quindi collegare l'altro CONNETTORE RJ45 con il monitor.
   Per il collegamento del sistema, fare riferimento all'apposito schema.
3. Se si desidera l'apertura normale, la porta NO/NC non deve essere collegata alla porta GND. Se invece si desidera la chiusura normale, la porta NO/NC deve essere collegata alla porta GND.
4. Gli attacchi A-IN e GND sono collegati all'altro dispositivo (per esempio al sensore). Gli attacchi HOT e COLD sono collegati all'ingresso dell'allarme ricevuto dal dispositivo (ingresso relé).
5. Al termine del collegamento dei cavi, disporre questi ultimi in modo che non possano venir danneggiati.
6. Fissare il CORPO della SAB-100 e il punto prescelto per mezzo della VITE INTERNA (2 punte).
7. Richiudere la CUSTODIA SUPERIORE, avvitare la CUSTODIA SUPERIORE al CORPO per mezzo della VITE DELLA CUSTODIA.

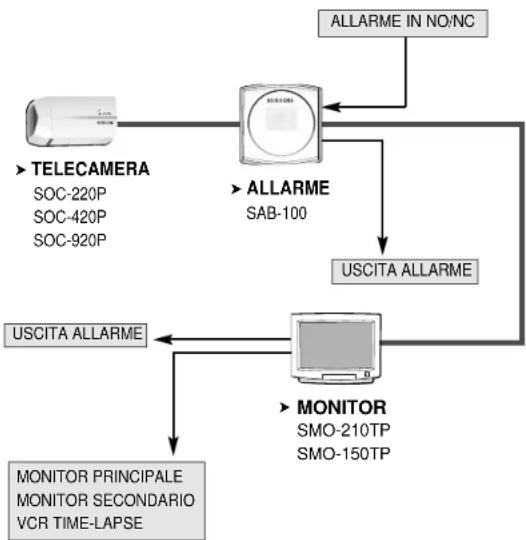

Schema collegamenti del sistema

SAB-100 - Specifiche

Voce Descrizione
Tipo di prodotto Dispositivo di allarme
Tensione sorgente di alimentazione	DC 18V dal monitor
Consumo energetico Circa 1 W
Temperatura operativa -10°C ~ +50°C
Umidità operativa ~90%
Dimensioni 96mm(W)X35mm(H)X100mm(L)
Peso Circa 100 g
Spec. ingresso allarme Aperto normale/Chiuso normale
Spec. uscita allarme Relé attivato
Specifiche contatti 125VCA, 0.5A o 30VCC, 2A (carico resistivo)
