Produkttype	Alarmindretning
Mærke	Samsung
Model	SAB-100
Mål (L x B x H)	100 mm x 96 mm x 35 mm
Vægt	Ca. 100 g
Strømforsyning	18 V DC via monitoren (RJ45-stik)
Strømforbrug	Ca. 1 W
Driftstemperatur	-10 °C til +50 °C
Driftsfugtighed	Op til 90 %
Alarmindgang	Normalt åben (N/O) eller normalt lukket (N/F)
Alarmudgang	Relæ: 125 V AC, 0,5 A eller 30 V DC, 2 A (ohmisk belastning)
Vigtigste funktioner	Modtagelse af sensorsignal, alarmafgivelse, tilslutning til kamera og monitor via RJ45
Installation	Væg- eller loftmontering, godt ventileret sted
Vedligeholdelse og rengøring	Tør af med en tør, ren klud. Brug ikke vand, rengøringsmidler eller kemikalier
Sikkerhed	Må ikke skilles ad, undgå fald, må ikke udsættes for fugt eller ekstreme temperaturer, tag stikket ud under tordenvejr
Reservedele og reparationsmuligheder	Kontakt Samsungs kundeservice for reparation. Må ikke skilles ad eller ændres
Generelle oplysninger	Beregnet til videoovervågningssystemer (VMS), kompatibel med Samsung-kameraer SOC-220P, SOC-420P, SOC-920P

Ofte stillede spørgsmål - SDB-100 SAMSUNG

Hvordan installeres SAB-100?

Installer SAB-100 på et køligt sted væk fra direkte sollys, med en temperatur på -10°C til +50°C og luftfugtighed under 90%. Sørg for, at beslaget kan bære mindst fem gange nettovægten (ca. 500 g). Brug kabinettskruen til at fastgøre topkabinettet og kroppen.

Hvordan tilsluttes kablerne til SAB-100?

Skru kabinettskruen af og fjern topkabinettet. Tilslut kameraets RJ45-stik til en af RJ45-portene, og monitorens stik til den anden. Placér kablerne, så de ikke beskadiges. Fastgør derefter kroppen med inderskruen, og luk topkabinettet.

Hvordan konfigureres alarmindgangen (N/O eller N/F)?

For en normalt åben (N/O) indgang tilsluttes NO/NC-klemmen ikke til GND-klemmen. For normalt lukket (N/F) tilsluttes NO/NC-klemmen til GND-klemmen. A-IN- og GND-klemmerne tilsluttes en ekstern sensor.

Hvad er alarmudgangen på SAB-100?

Alarmudgangen er et relæ med en kontaktspænding på 125 V AC, 0,5 A eller 30 V DC, 2 A (ohmisk belastning). HOT- og COLD-klemmerne tilsluttes alarmindgangsmodtagerenheden.

Kan SAB-100 rengøres med vand?

Nej, sprøjt aldrig vand direkte. Tør overfladen af med en tør, ren klud. Brug ikke rengøringsmidler eller kemikalier, der kan misfarve eller beskadige finishen.

Hvad gør jeg ved fejlfunktion?

Hvis enheden ikke fungerer normalt, eller der kommer lugt eller røg, skal du straks stoppe brugen, tage strømstikket ud og kontakte Samsungs servicecenter. Forsøg aldrig selv at skille den ad eller reparere den.

Er SAB-100 kompatibel med andre kameraer?

Ja, den er kompatibel med Samsung-kameraer SOC-220P, SOC-420P, SOC-920P. Den modtager sensorsignaler og afgiver alarm via systemet.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Før installation skal strømmen slukkes. Undgå støvede, fugtige eller vibrerende steder. Placer ikke ledende genstande eller væsker i nærheden. Ved tordenvejr tages strømkablet ud.

Hvordan forbindes flere SAB-100 i kæde?

Systemets tilslutningsdiagram viser en arkitektur, hvor alarmudgangen fra en monitor kan forbindes til alarmindgangen på en anden SAB-100. Brug NO/NC- og GND-klemmerne til at kæde enhederne sammen.

Hvad er strømforbruget for SAB-100?

Strømforbruget er ca. 1 W. Strømforsyningen leveres af monitoren med 18 V DC via RJ45-kablet.

BRUGSANVISNING SDB-100 SAMSUNG

Installationsvejledning

Installationsbruksanvisning

Installationsvejledning

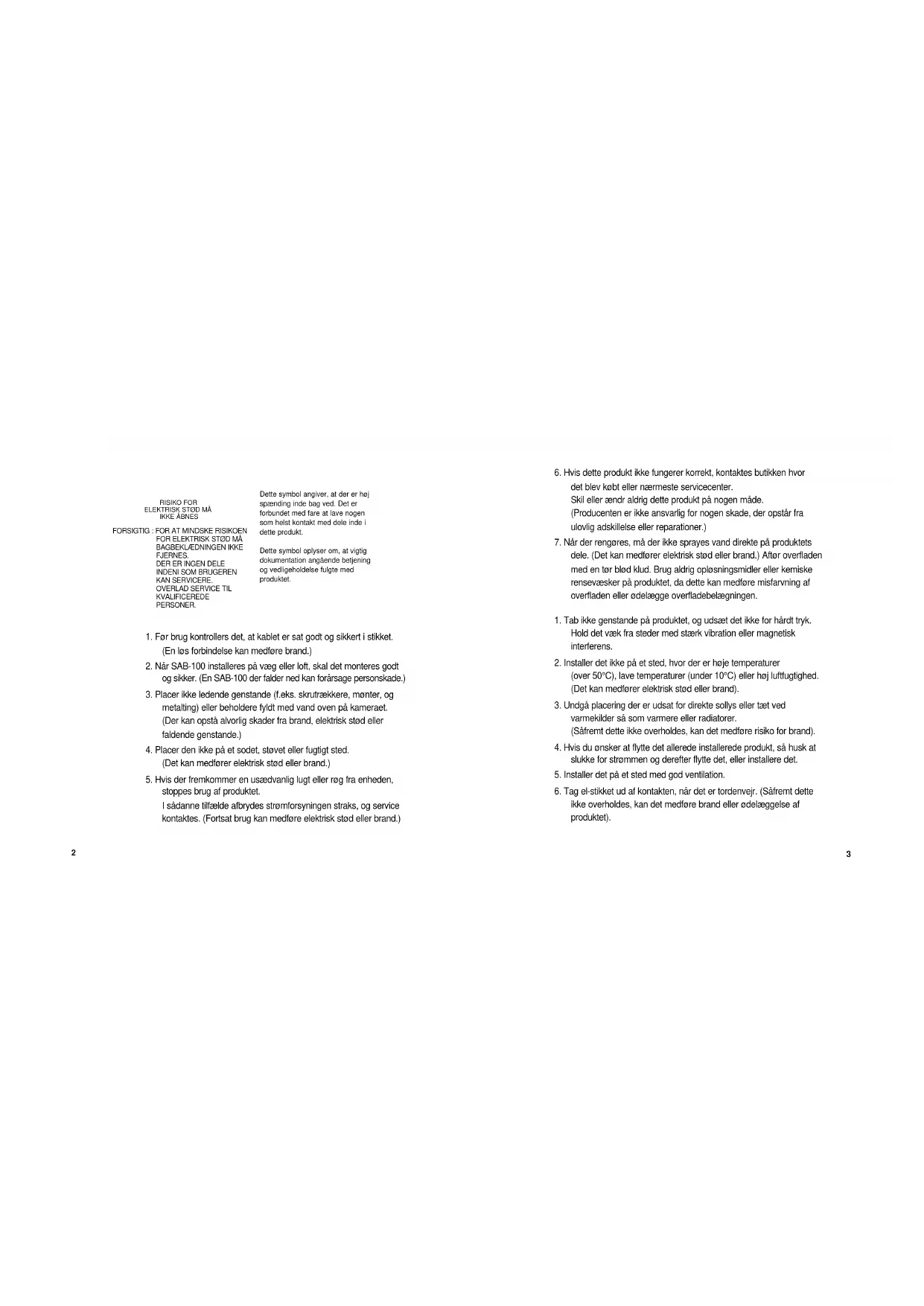

RISIKO FOR ELEKTRISK ST∅D MÅ IKKE ÅBNES

FORSIGTIG : FOR AT MINDSKE RISIKOEN FOR ELEKTRISK STOD MA BAGBEKLÆDNINGEN IKKE FJERNES. DER ER INGEN DELE INDENI SOM BRUGEREN KAN SERVICERE. OVERLAD SERVICE TIL KVALIFICEREDE PERSONER.

Dette symbol angiver, at der er høj spænding inde bag ved. Det er forbundet med fare at lave nogen som helst kontakt med dele inde i dette produkt.

Dette symbol oplyser om, at vigtig dokumentation angående betjening og vedligeholdelse fulgte med produktet.

1. Før brug kontrollers det, at kablet er sat godt og sikkert i stikket. (En løs forbindelse kan medføre brand.)
2. Når SAB-100 installeres på væg eller loft, skal det monteres godt og sikker. (En SAB-100 der falder ned kan forårsage personskade.)
3. Placer ikke ledende genstande (f.eks. skrutrækkere, mønter, og metalting) eller beholdere fyldt med vand oven på kameraet. (Der kan opstå alvorlig skader fra brand, elektrisk stød eller faldende genstande.)
4. Placer den ikke på et sodet, støvet eller fugligt sted. (Det kan medfører elektrisk stød eller brand.)

5. Hvis der fremkommer en usædvanlig lugt eller røg fra enheden, stoppes brug af produktet. I sådanne tilfælde afbrydes stromforsyningen straks, og service kontaktes. (Fortsat brug kan medføre elektrisk stød eller brand.)

6. Hvis dette produkt ikke fungerer korrekt, kontaktes butikken hvor det blev købt eller nærmeste servicecenter. Skil eller ændr aldrig dette produkt på nogen måde. (Producenten er ikke ansvarlig for nogen skade, der opstår fra ulovlig adskillelse eller reparationer.)

7. Når der rengøres, må der ikke sprayes vand direkte på produktets dele. (Det kan medfører elektrisk stød eller brand.) After overfladen med en tør blød klud. Brug aldrig oplosningsmidler eller kemiske rensevæsker på produktet, da dette kan medføre misfarvning af overfladen eller ødelægge overfladøbelægningen.
8. Tab ikke genstande på produktet, og udsæt det ikke for hårdt tryk. Hold det væk fra steder med stærk vibration eller magnetisk interferens.
9. Installer det ikke på et sted, hvor der er høje temperaturer (over 50°C), lave temperaturer (under 10°C) eller høj luftfugtighed. (Det kan medfører elektrisk stød eller brand).
10. Undgå placering der er udsat for direkte sollys eller tæt ved varmekilder så som varmere eller radiatorer. (Såfremt dette ikke overholdes, kan det medføre risiko for brand).
11. Hvis du ønsker at flytte det allerede installerede produkt, så husk at slukke for strømmen og derefter flytte det, eller installere det.
12. Installer det på et sted med god ventilation.
13. Tag el-stikket ud af kontakten, når det er tordenvejr. (Såfremt dette ikke overholdes, kan det medføre brand eller ødelæggelse af produktet).

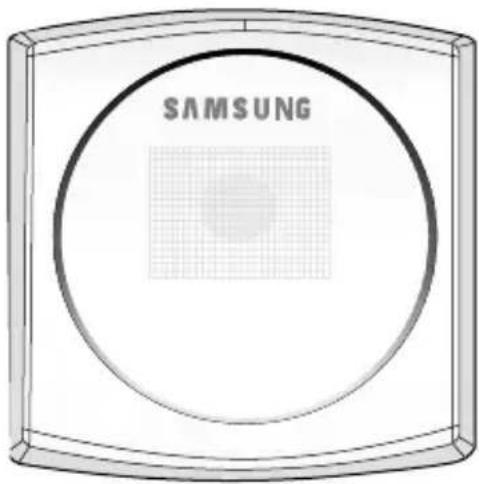

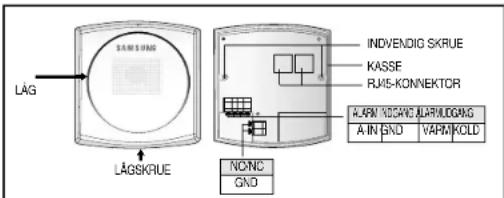

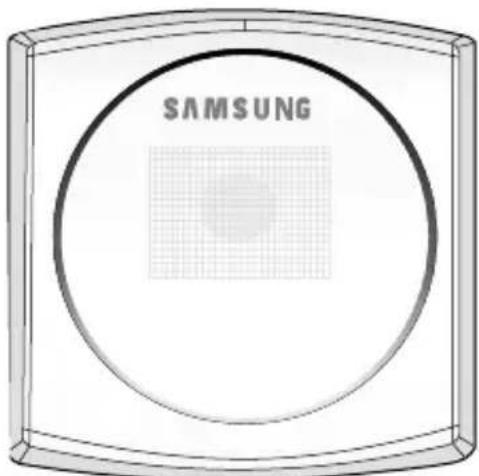

Præsentation af SAB-100 Navn og funktion for hver del

SAB-100 (Samsung alarmboks) er kun beregnet til VVP. Hvis kameraet anvendes med andet end VPP, fungerer det ikke. Normal funktion kan ikke garanteres, hvis det bruges til andre ting. SAB-100 (Samsung alarmboks) er et udstyr, der modtager et signal fra en sensor, og udsender et alarmsignal.

Kontroller indholdet af pakken

"Kontroller at SAB-100, brugervejledning, skruer og kabel er indeholdt i pakken."

SAB-100

Brugervejledning SKRUE KABEL

▶ Alarmind- og udgange

Afhængig af N/C's og N/O's status modtager den en arlarm og udsender alarmen.

▶ N/C, N/O

Dette er terminaler, hvor du kan vælge mellem Normal lukket og Normal åben. Dette er normalt sat til N/O (når NO/NC-terminal og GND-terminalen ikke er tilsluttede), men når NO/NC-terminal og GND-terminal er tilsluttede, er den sat til N/C.

▶ KONNEKTOR

Den ene er til kameraets ende af kablet og den anden er til skærmens ende af kablet.

Forholdsregler ved installation og brug Installation af SAB-100

√ Kontroller, om installationsplaceringen kan bære vægten af SAB-100, før den installeres.
- Kontroller, at kablet ikke bliver fanget af noget og at dets isolering er intakt.(Såfremt dette ikke overholdes, kan det medføre brand eller ødelæggelse af produktet).
√ Forhindr folk i at bevæge sig ind i installationsområdet under installation, da genstande kan falde ned under installationen. Flyt værdigenstande til et sikkert sted før installationen.
√ Installer SAB-100 på et köligt sted, borte fra direkte sollys. Det anbefales, at SAB-100 placeres i et område, der ikke er udsat for direkte sollys under brug og opbevaring.
√ SAB-100 skal bruges i et område, hvor temperatur og luftfugtighed holdes inden for de grænser, der er angivet nedenfor:
- Temperatur: -10°C\~+50°C - Luftfugtighed: Under 90 %

Vælg en placering, der på en sikker måde kan bære mindst fem gange vægten af det udstyr, der skal monteres (ca. 500 gr).

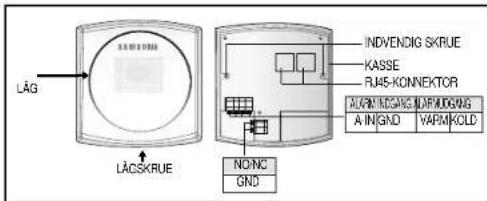

1. Løsn KASSESKRUEN, og tag LÅGET af.
2. Forbind RJ45-konnektor med kameraet, og forbind den anden RJ45—konnektor med monitoren. For systemforbindelsen se systemforbindelsesdiagrammet nedenfor.
3. Hvis du ønsker Normal åben, så er NO/NC-port ikke forbundet med GND-port. Men, hvis du ønsker Normal lukket, så er NO/NC-port forbundet med GND-port.
4. A-IN og GND er tilsluttede til den anden enhed (f.eks. sensor osv.) Og HOT og KOLD er tilsluttede med det apparat, der modtager alarmindgang (relæindgang).
5. Efter at kabelforbindelsen er fuldført, skal kablerne ordnes, så det ikke bliver beskadigede.
6. Skru SAB-100's KASSE fast på det ønskede sted med de indvendige skruer (to sleder).
7. Derefter lukkes LÅGET, og LÅG og KASSE skrues sammen med KASSESKRUEN.

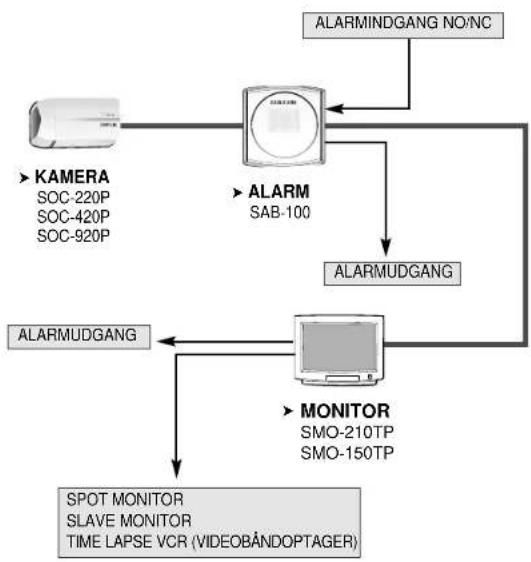

Systemforbindelsesdiagram

Specifikationer for SAB-100

Item Description
Produkttype AlarmboksSpænding for strømkildeStrømforbrug Ca. 1 WDriftstemperaturDriftsfugtighed: ~90%Størrelse 96mm(W)X35mm(H)X100mm(L)Vægt Ca. 100gSpecifikation for alarmindgangSpecifikation for alarmudgangKontaktrate 125VAC, 0.5A eller 30VDC,2A(resistiv belastning)	DC 18V fra monitor-10°C~+50°CNormal åben/Normal lukkeRelæ aktiveret
