Producttype	Alarmsysteem
Merk	Samsung
Model	SAB-100
Afmetingen (L x B x H)	100 mm x 96 mm x 35 mm
Gewicht	Ongeveer 100 g
Voeding	18 V DC via de monitor (RJ45-aansluiting)
Stroomverbruik	Ongeveer 1 W
Bedrijfstemperatuur	-10 °C tot +50 °C
Bedrijfsvochtigheid	Tot 90%
Alarmingang	Normaal open (NO) of normaal gesloten (NC)
Alarmuitgang	Relais: 125 V AC, 0,5 A of 30 V DC, 2 A (ohmse belasting)
Belangrijkste functies	Ontvangen van sensorsignalen, alarmmelding, verbinding met camera en monitor via RJ45
Installatie	Wand- of plafondmontage, goed geventileerde plaats
Onderhoud en reiniging	Afnemen met een droge, schone doek. Geen water, reinigingsmiddelen of chemicaliën gebruiken.
Veiligheid	Niet demonteren, vallen voorkomen, niet blootstellen aan vocht of extreme temperaturen, bij onweer de stekker uittrekken.
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Samsung voor reparaties. Het apparaat niet demonteren of wijzigen.
Algemene informatie	Bestemd voor videobewakingssystemen (VPP), compatibel met Samsung camera's SOC-220P, SOC-420P, SOC-920P

Veelgestelde vragen - SDB-100 SAMSUNG

Hoe installeer ik de SAB-100?

Installeer de SAB-100 op een koele plaats, uit de buurt van direct zonlicht, met een temperatuur van -10°C tot +50°C en een luchtvochtigheid lager dan 90%. Zorg ervoor dat de bevestiging minimaal vijf keer het nettogewicht (ongeveer 500 g) kan dragen. Gebruik de behuizingsschroef om de bovenbehuizing en het lichaam vast te zetten.

Hoe sluit ik de kabels van de SAB-100 aan?

Draai de behuizingsschroef los en verwijder de bovenbehuizing. Sluit de RJ45-connector van de camera aan op een van de RJ45-poorten en de connector van de monitor op de andere. Plaats de kabels zodanig dat schade wordt voorkomen. Bevestig vervolgens het lichaam met de binnenschroef en sluit de bovenbehuizing.

Hoe configureer ik de alarmingang (N/O of N/C)?

Voor een normaal open (NO) ingang, sluit de NO/NC-klem niet aan op de GND-klem. Voor normaal gesloten (NC), sluit de NO/NC-klem aan op de GND-klem. De A-IN- en GND-klemmen worden aangesloten op een externe sensor.

Wat is de alarmuitgang van de SAB-100?

De alarmuitgang is een relais met een contactspanning van 125 V AC, 0,5 A of 30 V DC, 2 A (ohmse belasting). De HOT- en COLD-klemmen worden aangesloten op het ontvangstapparaat van de alarmingang.

Kan ik de SAB-100 met water reinigen?

Nee, spuit nooit direct water. Veeg het oppervlak af met een droge, schone doek. Gebruik geen reinigingsmiddelen of chemicaliën die de afwerking kunnen verkleuren of beschadigen.

Wat te doen bij een storing?

Als het apparaat niet normaal werkt of een geur of rook afgeeft, stop dan onmiddellijk met gebruik, haal de stekker uit het stopcontact en neem contact op met het Samsung-servicecentrum. Probeer nooit het apparaat zelf te demonteren of te repareren.

Is de SAB-100 compatibel met andere camera's?

Ja, hij is compatibel met Samsung camera's SOC-220P, SOC-420P, SOC-920P. Hij ontvangt sensorsignalen en geeft een alarmmelding via het systeem.

Welke veiligheidsmaatregelen moeten worden genomen?

Schakel voor installatie de stroom uit. Vermijd stoffige, vochtige of trillende plaatsen. Plaats geen geleidende voorwerpen of vloeistoffen in de buurt. Bij onweer de stroomkabel loskoppelen.

Hoe sluit ik meerdere SAB-100 in serie aan?

Het systeemverbindingsschema toont een architectuur waarbij de alarmuitgang van een monitor kan worden aangesloten op de alarmingang van een andere SAB-100. Gebruik de NO/NC- en GND-klemmen om de apparaten in serie te schakelen.

Wat is het stroomverbruik van de SAB-100?

Het verbruik is ongeveer 1 W. De voeding wordt geleverd door de monitor via 18 V DC via de RJ45-kabel.

GEBRUIKSAANWIJZING SDB-100 SAMSUNG

Installatiehandleiding

Installatiehandleiding

NL

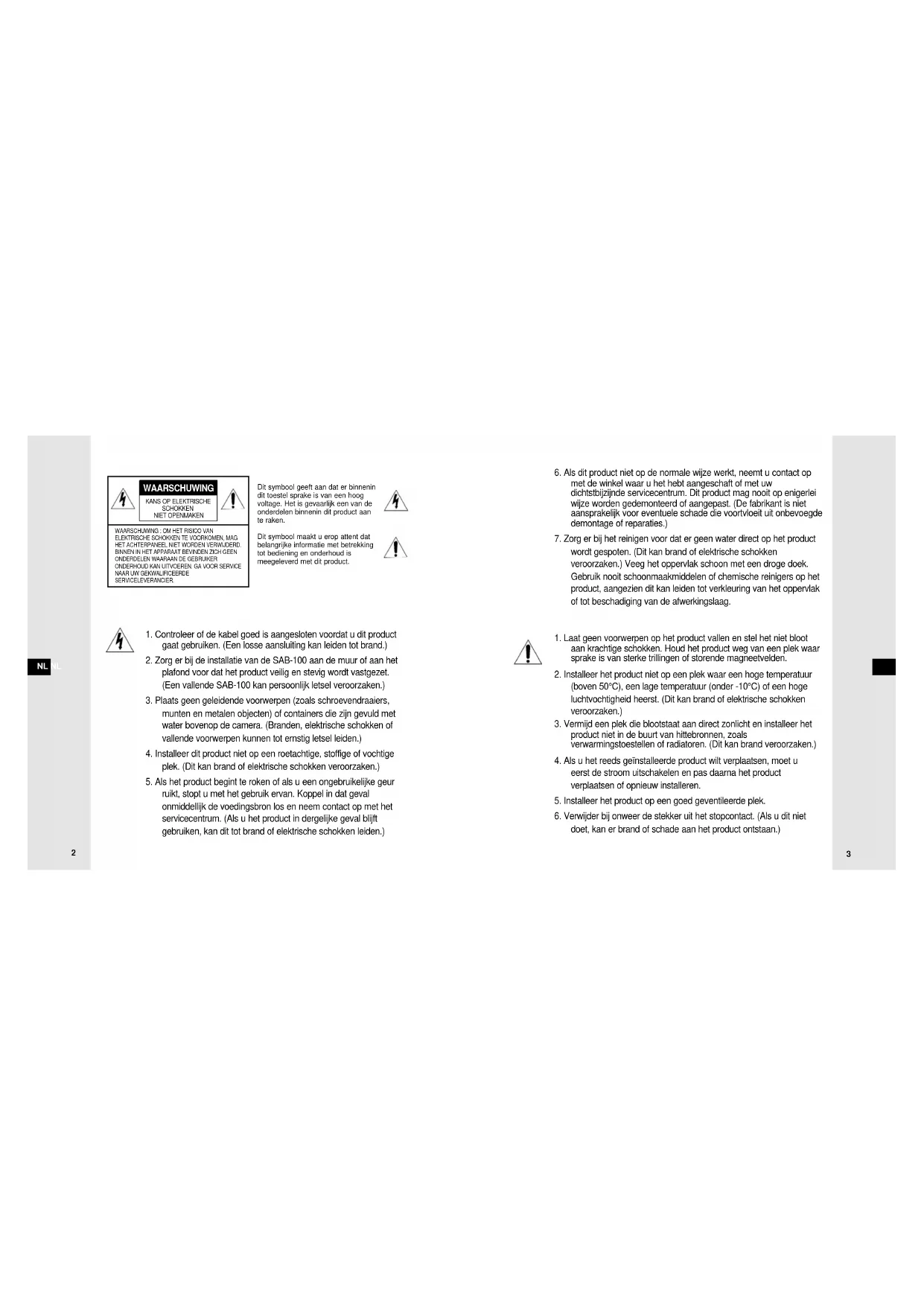

Dit symbool geeft aan dat er binnenin dit toestel sprake is van een hoog voltage. Het is gevaarlijk een van de onderdelen binnenin dit product aan te raken.

Dit symbool maakt u erop attent dat belangrijke informatie met betrekking tot bediening en onderhoud is meegeleverd met dit product.

1. Controleer of de kabel goed is aangesloten voordat u dit product gaat gebruiken. (Een losse aansluiting kan leiden tot brand.)
2. Zorg er bij de installatie van de SAB-100 aan de muur of aan het plafond voor dat het product veilig en stevig wordt vastgezet. (Een vallende SAB-100 kan persoonlijk letsel veroorzaken.)
3. Plaats geen geleidende voorwerpen (zoals schroevendraaiers, munten en metalen objecten) of containers die zijn gevuld met water bovenop de camera. (Branden, elektrische schokken of vallende voorwerpen kunnen tot ernstig letsel leiden.)
4. Installeer dit product niet op een roetachtige, stoffige of vochtige plek. (Dit kan brand of elektrische schokken veroorzaken.)

5. Als het product begint te roken of als u een ongebruikelijke geur ruikt, stopt u met het gebruik ervan. Koppel in dat geval onmiddellijk de voedingsbron los en neem contact op met het servicecentrum. (Als u het product in dergelijke geval blijft gebruiken, kan dit tot brand of elektrische schokken leiden.)

6. Als dit product niet op de normale wijze werkt, neemt u contact op met de winkel waar u het hebt aangeschaft of met uw dichtsbijzijnde servicecentrum. Dit product mag nooit op enigerlei wijze worden gedemonteerd of aangepast. (De fabrikant is niet aansprakelijk voor eventuele schade die voortvloeit uit onbevoegde demontage of reparaties.)

7. Zorg er bij het reinigen voor dat er geen water direct op het product wordt gespoten. (Dit kan brand of elektrische schokken veroorzaken.) Veeg het oppervlak schoon met een droge doek. Gebruik nooit schoonmaakmiddelen of chemische reinigers op het product, aangezien dit kan leiden tot verkleuring van het oppervlak of tot beschadiging van de afwerkingslaag.

1. Laat geen voorwerpen op het product vallen en stel het niet bloot aan krachtige schokken. Houd het product weg van een plek waar sprake is van sterke trillingen of storende magneetvelden.
2. Installeer het product niet op een plek waar een hoge temperatuur (boven 50°C), een lage temperatuur (onder -10°C) of een hoge luchtvochtigheid heerst. (Dit kan brand of elektrische schokken veroorzaken.)
3. Vermijd een plek die blootstaat aan direct zonlicht en installeer het product niet in de buurt van hittebronnen, zoals verwarmingstoestellen of radiatoren. (Dit kan brand veroorzaken.)
4. Als u het reeds geïnstalleerde product wilt verplaatsen, moet u eerst de stroom uitschakelen en pas daarna het product verplaatsen of opnieuw installeren.
5. Installeer het product op een goed geventileerde plek.
6. Verwijder bij onweer de stekker uit het stopcontact. (Als u dit niet doet, kan er brand of schade aan het product ontstaan.)

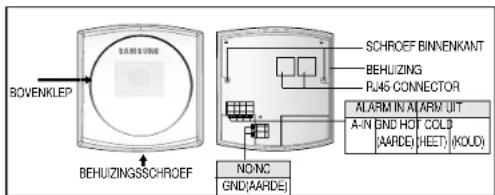

Inleiding tot de SAB-100 Naam en functie van elk onderdeel

De SAB-100 (Samsung-alarmsysteem) is een apparaat dat uitsluitend is bedoeld voor VPP.

Als de camera die VPP gebruikt, niet is aangesloten, werkt dit apparaat niet. Bovendien kan de normale werking niet worden gegarandeerd als het product voor andere doeleinden wordt gebruikt.

De SAB-100 (Samsung-alarmsysteem) is een apparaat dat een signaal ontvangt van de sensor en dat een alarmsignaal weergeeft.

De inhoud van de verpakking controleren

"Controleer of de SAB-100, de gebruikershandleiding, schroef en kabel worden meegeleverd in het pakket."

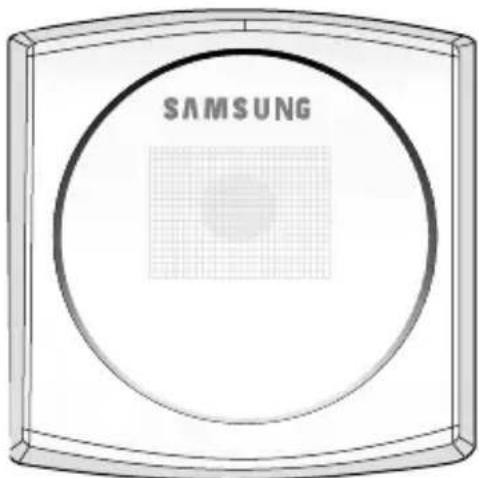

SAB-100

Gebruikershandleiding SCHROEF KABEL

▶ Alarm IN/UIT

Afhankelijk van de status van N/C en N/O komt hier een alarm binnen en wordt het alarmsignaal uitgevoerd.

▶ N/C, N/O

Dit zijn terminals waar u kunt kiezen tussen Normal Close (Normaal gesloten) en Normal Open (Normaal geopend). Normaal gesproken, als de NO/NC-terminal en de GND-terminal niet zijn aangesloten, is deze ingesteld op N/O. Als de NO/NC-terminal en de GND-terminal echter wel zijn aangesloten, is deze ingesteld op N/C.

▶ CONNECTOR

De ene is voor het camera-uiteinde van de kabel en de andere voor het monitor-uiteinde van de kabel.

Voorzorgsmaatregelen bij installatie en gebruik

• Controleer vóór de installatie of de plek van installatie het gewicht van de SAB-100 wel kan dragen.
• Controleer of de kabel nergens blijft haken en of de isolatiemantel nog op zijn plek zit. (Als u dit niet doet, kan er brand of schade aan het product ontstaan.)
• Voorkom dat mensen het installatiegebied kunnen betreden, waar voorwerpen kunnen vallen tijdens de installatie. Verplaats kostbare voorwerpen naar een veilige plek vóór de installatie.
  √ Installeer de SAB-100 op een koele plek, buiten direct zonlicht. Het is raadzaam de SAB-100 niet te gebruiken of op te slaan om een plek met direct zonlicht.
  √ De SAB-100 moet worden gebruikt op een plek waar temperatuur en luchtvochtigheid binnen de hieronder opgegeven limieten blijven:
  -Temperatuur : -10°C tot +50°C -Luchtvochtigheid : Beneden 90%

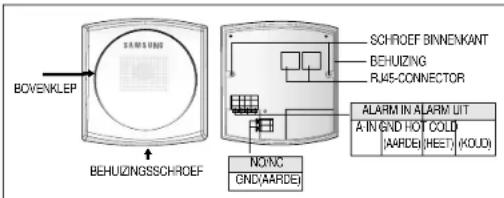

Installatie van de SAB-100

Kies een plek voor installatie die minimaal vijf keer het nettogewicht van de te installeren apparatuur kan dragen (ongeveer 500g).

1. Draai de BEHUIZINGSSCHROEF los en verwijder de BOVENKLEP.
2. Sluit de RJ45-CONNECTOR aan op de camera en sluit de andere RJ45-CONNECTOR aan op de monitor. De aansluiting van het systeem wordt aangegeven in het diagram met systeemaansluitingen.
3. Als u voor Normal Open (Normaal geopend) wilt kiezen, wordt de NO/NC-poort niet aangesloten op de GND-poort. Als u voor Normal Close (Normaal gesloten) wilt kiezen, wordt de NO/NC-poort wel aangesloten op de GND-poort.
4. A-IN en GND worden aangesloten op het andere apparaat (bijvoorbeeld een sensor, enz.). HOT en COLD worden aangesloten op het apparaat dat de alarminvoer (relaisinvoer) ontvangt.
5. Nadat de kabels zijn aangesloten, moet u deze zodanig plaatsen dat deze niet beschadigd worden.
6. Schroef de BEHUIZING van de SAB-100 vast op de gewenste plek met de SCHROEF BINNENKANT (2 punten).
7. Sluit vervolgens de BOVENKLEP, schroef de BOVENKLEP vast op de BEHUIZING met de BEHUIZINGSSCHROEF.

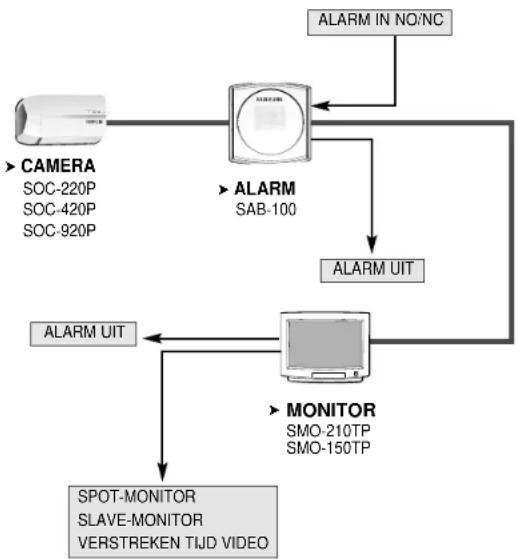

Diagram met systeemaansluitingen

Specificaties van de SAB-100

Item Beschrijving
Type product Alarmsysteem
Stroomvoorziening 18V gelijkstroom van monitor
Stroomverbruik Ongeveer 1W
Gebruikstemperatuur	-10°C tot +50°C
Luchtvochtigheid bij gebruik	-90%
Afmetingen 96 mm (B) x 35 mm (H) x100 mm (L)
Gewicht Ongeveer 100g
Spec. Alarm In Normal Open/Normal Close
Spec. Alarm Uit Activering van relais
Maximale schakelspanning	125V wisselstroom, 0,5A of 30V gelijkstroom, 2A (weerstandsbelasting)
