SDB-100 - Barra de sonido SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Dispositivo de alarma
Marca	Samsung
Modelo	SAB-100
Dimensiones (L x A x H)	100 mm x 96 mm x 35 mm
Peso	Aproximadamente 100 g
Alimentación	18 V CC a través del monitor (conector RJ45)
Consumo eléctrico	Aproximadamente 1 W
Temperatura de funcionamiento	-10 °C a +50 °C
Humedad de funcionamiento	Hasta 90 %
Entrada de alarma	Normalmente abierto (N/A) o normalmente cerrado (N/C)
Salida de alarma	Relé: 125 Vca, 0,5 A o 30 Vcc, 2 A (carga óhmica)
Funciones principales	Recepción de señal de sensor, emisión de alarma, conexión de cámara y monitor vía RJ45
Instalación	Montaje en pared o techo, ubicación bien ventilada
Mantenimiento y limpieza	Limpiar con un paño seco y limpio. No usar agua, detergentes ni productos químicos.
Seguridad	No desmontar, evitar caídas, no exponer a la humedad o temperaturas extremas, desconectar en caso de tormenta.
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Samsung para cualquier reparación. No desmontar ni modificar el dispositivo.
Información general	Destinado a sistemas de videovigilancia (VPP), compatible con las cámaras Samsung SOC-220P, SOC-420P, SOC-920P.

Preguntas frecuentes - SDB-100 SAMSUNG

¿Cómo instalar la SAB-100?

Instale la SAB-100 en un lugar fresco, protegido de la luz solar directa, con una temperatura de -10°C a +50°C y una humedad inferior al 90%. Asegúrese de que el soporte pueda soportar al menos cinco veces el peso neto (aproximadamente 500 g). Utilice el tornillo de la carcasa para fijar la carcasa superior y el cuerpo.

¿Cómo conectar los cables de la SAB-100?

Desatornille el tornillo de la carcasa y retire la carcasa superior. Conecte el conector RJ45 de la cámara a uno de los puertos RJ45, y el conector del monitor al otro. Coloque los cables de manera que no sufran daños. Luego fije el cuerpo con el tornillo interno y cierre la carcasa superior.

¿Cómo configurar la entrada de alarma (N/A o N/C)?

Para una entrada Normalmente Abierta (N/A), no conecte el terminal NO/NC al terminal GND. Para Normalmente Cerrado (N/C), conecte el terminal NO/NC al terminal GND. El terminal A-IN y GND se conectan a un sensor externo.

¿Cuál es la salida de alarma de la SAB-100?

La salida de alarma es un relé con una tensión de contacto de 125 Vca, 0,5 A o 30 Vcc, 2 A (carga óhmica). Los terminales HOT y COLD se conectan al dispositivo receptor de entrada de alarma.

¿Se puede limpiar la SAB-100 con agua?

No, nunca rocíe agua directamente. Limpie la superficie con un paño seco y limpio. No use detergentes ni productos químicos que puedan decolorar o dañar el acabado.

¿Qué hacer en caso de mal funcionamiento?

Si el dispositivo no funciona normalmente o desprende olor o humo, detenga inmediatamente su uso, desconéctelo de la alimentación y contacte al centro de servicio de Samsung. Nunca intente desmontarlo o repararlo usted mismo.

¿La SAB-100 es compatible con otras cámaras?

Sí, es compatible con las cámaras Samsung SOC-220P, SOC-420P, SOC-920P. Recibe señales de los sensores y emite una alarma a través del sistema.

¿Cuáles son las precauciones de seguridad a seguir?

Antes de cualquier instalación, corte la corriente. Evite lugares polvorientos, húmedos o con vibraciones. No coloque objetos conductores o líquidos cerca. En caso de tormenta, desconecte el cable de alimentación.

¿Cómo conectar varias SAB-100 en cascada?

El diagrama de conexión del sistema muestra una arquitectura donde la salida de alarma de un monitor puede conectarse a la entrada de alarma de otra SAB-100. Use los terminales NO/NC y GND para encadenar los dispositivos.

¿Cuál es el consumo eléctrico de la SAB-100?

El consumo es de aproximadamente 1 W. La alimentación es proporcionada por el monitor a 18 V CC a través del cable RJ45.

MANUAL DE USUARIO SDB-100 SAMSUNG

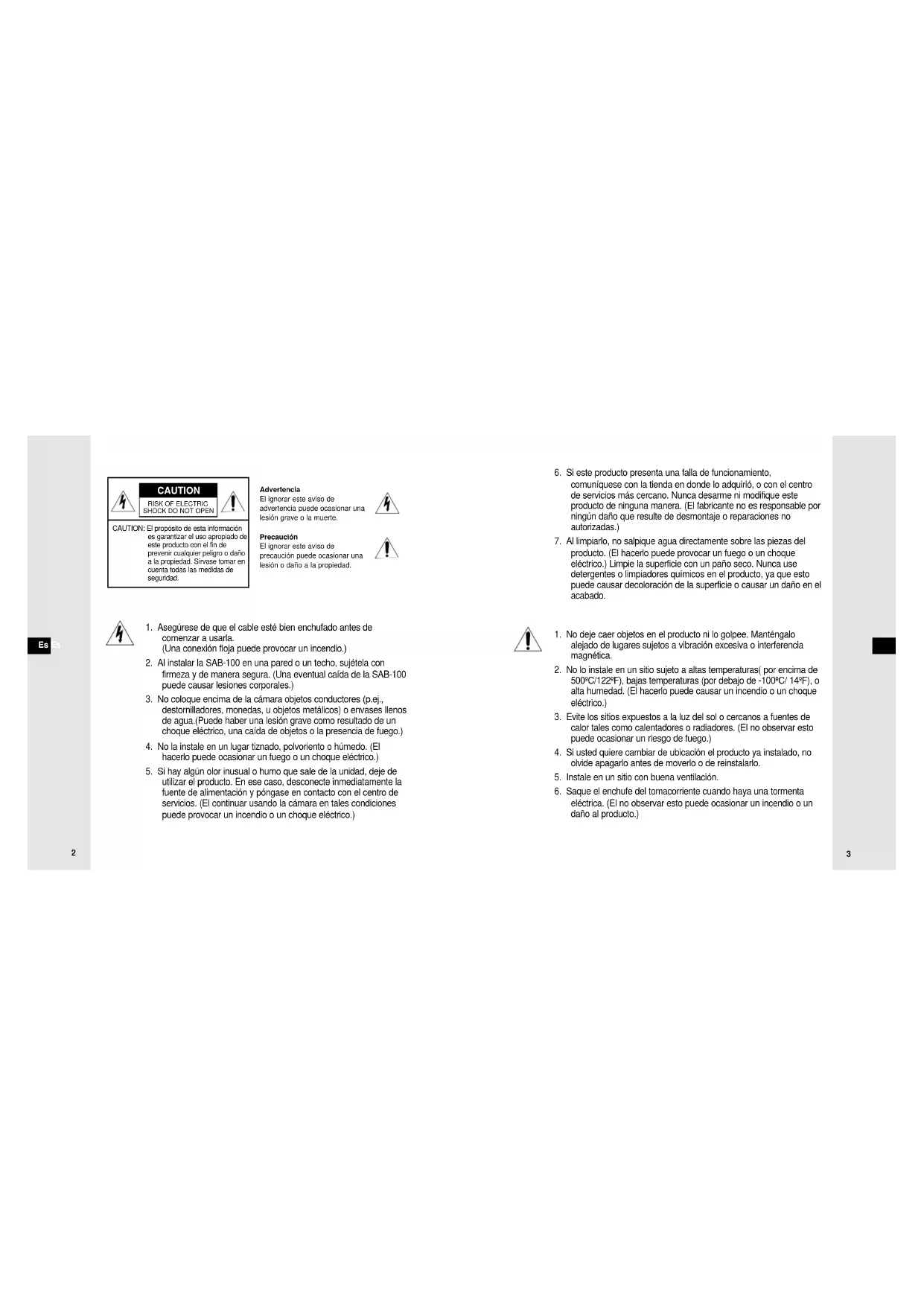

El propósito de esta información es garantizar el uso apropiado de este producto con el fin de prevenir cualquier peligro o daño a la propiedad. Sirvase tornar en cuenta todas las medidas de seguridad.

Advertencia

El ignorar este aviso de advertencia puede ocasionar una lesión grave o la muerte.

Precaución

El ignorar este aviso de precaución puede ocasionar una lesión o daño a la propiedad.

1. Asegúrese de que el cable esté bien enchufado antes de comenzar a usarla. (Una conexión floja puede provocar un incendio.)
2. Al instalar la SAB-100 en una pared o un techo, sujétela con firmeza y de manera segura. (Una eventual caída de la SAB-100 puede causar lesiones corporales.)
3. No coloque encima de la cámara objetos conductores (p.ej., destornilladores, monedas, u objetos metálicos) o envases llenos de agua.(Puede haber una lesión grave como resultado de un choque eléctrico, una caída de objetos o la presencia de fuego.)
4. No la instale en un lugar tiznado, polvoriento o húmedo. (El hacerlo puede ocasionar un fuego o un choque eléctrico.)

5. Si hay algún olor inusual o humo que sale de la unidad, deje de utilizar el producto. En ese caso, desconecte inmediatamente la fuente de alimentación y póngase en contacto con el centro de servicios. (El continuar usando la cámara en tales condiciones puede provocar un incendio o un choque eléctrico.)

6. Si este producto presenta una falla de funcionamiento, comuníquese con la tienda en donde lo adquirió, o con el centro de servicios más cercano. Nunca desarme ni modifique este producto de ninguna manera. (El fabricante no es responsable por ningún daño que resulte de desmontaje o reparaciones no autorizadas.)

7. Al limpiarlo, no salpique agua directamente sobre las piezas del producto. (El hacerlo puede provocar un fuego o un choque eléctrico.) Limpie la superficie con un paño seco. Nunca use detergentes o limpiadores químicos en el producto, ya que esto puede causar decoloración de la superficie o causar un daño en el acabado.

1. No deje caer objetos en el producto ni lo golpee. Manténgalo alejado de lugares sujetos a vibración excesiva o interferencia magnética.
2. No lo instale en un sitio sujeto a altas temperaturas (por encima de 500°C/122°F), bajas temperaturas (por debajo de -100°C/14°F), o alta humedad. (El hacerlo puede causar un incendio o un choque eléctrico.)
3. Evite los sitios expuestos a la luz del sol o cercanos a fuentes de calor tales como calentadores o radiadores. (El no observar esto puede ocasionar un riesgo de fuego.)
4. Si usted quiere cambiar de ubicación el producto ya instalado, no olvide apagarlo antes de moverlo o de reinstalarlo.
5. Instale en un sitio con buena ventilación.
6. Saque el enchufe del tomacorriente cuando haya una tormenta eléctrica. (El no observar esto puede ocasionar un incendio o un daño al producto.)

SAB-100 - Introducción Nombre y función de cada pieza

SAB-100 (Samsung Alarm Box) es un dispositivo para VPP exclusivamente. No se puede garantizar un funcionamiento normal cuando se utiliza para algo diferente.

SAB-100 (Samsung Alarm Box) es un dispositivo que recibe una señal del sensor y emite una señal de alarma.

Revisión del contenido del paquete

Asegúrese de que el SAB-100 y la guía del usuario estén incluidos en el paquete.

SAB-100

Guia del usuario TORNILLO CABLE

▶ Alarm IN/OUT [ENTRADA/SALIDA ALARMA]

Dependiendo del estado de los terminales N/C y N/O, se recibe una alarma y se emite una alarma.

▶ N/C, N/O

Estos son terminales en donde usted puede seleccionar entre Normal Close [Normalmente abierto] o Normal Open [Normalmente cerrado]. Como norma (cuando el terminal NO/NC y el terminal GND no están conectados), es establecido como N/O, pero cuando el terminal NO/NC y el terminal GND están conectados, es establecido como N/C.

▶ CONECTOR

Uno es para el extremo del cable que va a la cámara y el otro es para el extremo del cable que va al monitor.

Precauciones de instalación y uso SAB-100 - Instalación

√ Cerciórese de que el lugar de instalación pueda soportar el peso de la SAB-100 antes de instalarla.
√ Asegúrese de que el cable no se presione con nada y que su funda de aislamiento no se salga. (El no observar esto puede ocasionar un incendio o un daño al producto.)
- Evite que la gente se acerque al área donde pudieran caer objetos durante la instalación. Mueva los objetos de valor a un sitio seguro antes de la instalación.
√ Instale el SAB-100 en un sitio fresco, lejos de la luz directa del sol. Se recomienda que la SAB-100 se sitúe en una zona que no esté sujeta a la luz directa del sol durante su uso o almacenamiento.
√ El SAB-100 se debe utilizar en un sitio donde la temperatura y la humedad permanezcan dentro de los límites especificados a continuación:
- Temperatura : -10°C \~ +50°C (14°F\~122°F)
- Humedad: Menor de 90%

▶ Elija un sitio de instalación que pueda soportar suficientemente un mínimo de cinco veces el peso neto del equipo a instalar (aprox. 500 g).

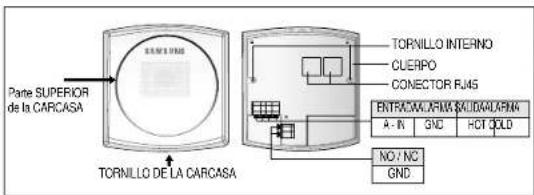

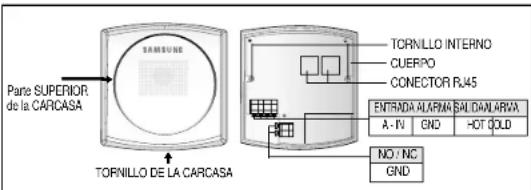

1. Destornille el TORNILLO DE LA CARCASA y luego desmonte la parte SUPERIOR de la CARCASA.
2. Acople el CONECTOR RJ45 a la Cámara, y el otro CONECTOR RJ45 al Monitor.
3. Si desea ponerlo como Normalmente abierto, entonces el puerto NO/NC no se debe conectar al puerto GND (Tierra). De lo contrario, si desea ponerlo como Normalmente cerrado, entonces el puerto NO/NC se debe conectar al puerto GND (Tierra).
4. Los puertos A-IN y GND se conectan al otro dispositivo (Ej. el sensor). Y los puertos HOT y COLD se conectan a la entrada del dispositivo que recibe la señal de alarma (entrada de relé).
5. Una vez que se haya realizado la conexión de los cables, debe colocar los mismos de forma tal que no se dañen.
6. Atomille el CUERPO de la SAB-100 en el lugar deseado con el TORNILLO INTERNO (2 puntos).
7. Después, cierre la parte SUPERIOR de la CARCASA, atornillela al CUERPO usando el TORNILLO DE LA CARCASA.

SAB-100 - Especificaciones

Artículo Description

Tipo de producto Caja de alarmasVoltaje del suministro de energía 18 V CC Del monitorConsumo Aprox. 1 vatiosTemperaturas de funcionamiento -10°C ~+50°CHumedad de funcionamiento ~90%Tamaño 96mm(W)X35mm(H)X100mm(L)Peso Aprox. 100 g.Esp. de la Entrada de alarma Normalmente abierta/NormalmentecerradaEsp. de la Salida de alarma Relé activadoValor nominal de contacto 125Vca, 0,5A o 30Vcc, 2A(carga resistiva)

SAB-100
