Produkttyp	Alarmgerät
Marke	Samsung
Modell	SAB-100
Abmessungen (L x B x H)	100 mm x 96 mm x 35 mm
Gewicht	Ungefähr 100 g
Stromversorgung	18 V DC über Monitor (RJ45-Stecker)
Stromverbrauch	Ungefähr 1 W
Betriebstemperatur	-10 °C bis +50 °C
Betriebsfeuchtigkeit	Bis zu 90 %
Alarmeingang	Normalerweise offen (N/O) oder normalerweise geschlossen (N/C)
Alarmausgang	Relais: 125 V AC, 0,5 A oder 30 V DC, 2 A (ohmsche Last)
Hauptfunktionen	Empfang von Sensorsignalen, Alarmausgabe, Verbindung von Kamera und Monitor über RJ45
Installation	Wand- oder Deckenmontage, gut belüfteter Ort
Wartung und Reinigung	Mit einem trockenen, sauberen Tuch abwischen. Kein Wasser, Reinigungsmittel oder Chemikalien verwenden
Sicherheit	Nicht zerlegen, Stürze vermeiden, nicht Feuchtigkeit oder extremen Temperaturen aussetzen, bei Gewitter vom Stromnetz trennen
Ersatzteile und Reparierbarkeit	Bei Reparaturen den Samsung-Kundendienst kontaktieren. Das Gerät nicht zerlegen oder modifizieren
Allgemeine Informationen	Für Videoüberwachungssysteme (VPP) bestimmt, kompatibel mit Samsung Kameras SOC-220P, SOC-420P, SOC-920P

Häufig gestellte Fragen - SDB-100 SAMSUNG

Wie installiere ich die SAB-100?

Installieren Sie die SAB-100 an einem kühlen Ort ohne direkte Sonneneinstrahlung, mit einer Temperatur von -10°C bis +50°C und einer Luftfeuchtigkeit unter 90%. Stellen Sie sicher, dass die Halterung mindestens das Fünffache des Nettogewichts (ca. 500 g) tragen kann. Verwenden Sie die Gehäuseschraube, um das obere Gehäuse und den Körper zu befestigen.

Wie verbinde ich die Kabel der SAB-100?

Schrauben Sie die Gehäuseschraube heraus und entfernen Sie das obere Gehäuse. Verbinden Sie den RJ45-Stecker der Kamera mit einem der RJ45-Anschlüsse und den Anschluss des Monitors mit dem anderen. Verlegen Sie die Kabel so, dass sie nicht beschädigt werden. Befestigen Sie dann den Körper mit der inneren Schraube und schließen Sie das obere Gehäuse.

Wie konfiguriere ich den Alarmeingang (N/O oder N/C)?

Für einen normalerweise offenen (N/O) Eingang verbinden Sie die Klemme NO/NC nicht mit der Klemme GND. Für normalerweise geschlossen (N/C) verbinden Sie die Klemme NO/NC mit der Klemme GND. Die Klemmen A-IN und GND werden mit einem externen Sensor verbunden.

Was ist der Alarmausgang der SAB-100?

Der Alarmausgang ist ein Relais mit einer Kontaktspannung von 125 V AC, 0,5 A oder 30 V DC, 2 A (ohmsche Last). Die Klemmen HOT und COLD werden an das Empfangsgerät des Alarmeingangs angeschlossen.

Kann man die SAB-100 mit Wasser reinigen?

Nein, besprühen Sie sie niemals direkt mit Wasser. Wischen Sie die Oberfläche mit einem trockenen, sauberen Tuch ab. Verwenden Sie keine Reinigungsmittel oder Chemikalien, die die Oberfläche verfärben oder beschädigen könnten.

Was tun bei Fehlfunktion?

Wenn das Gerät nicht normal funktioniert oder Geruch oder Rauch abgibt, stellen Sie sofort die Verwendung ein, trennen Sie die Stromversorgung und kontaktieren Sie das Samsung-Servicecenter. Versuchen Sie niemals, das Gerät selbst zu zerlegen oder zu reparieren.

Ist die SAB-100 mit anderen Kameras kompatibel?

Ja, sie ist mit den Samsung Kameras SOC-220P, SOC-420P, SOC-920P kompatibel. Sie empfängt Sensorsignale und gibt einen Alarm über das System aus.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schalten Sie vor der Installation den Strom ab. Vermeiden Sie staubige, feuchte oder vibrierende Orte. Platzieren Sie keine leitenden Gegenstände oder Flüssigkeiten in der Nähe. Bei Gewitter trennen Sie das Netzkabel.

Wie verbinde ich mehrere SAB-100 in Kaskade?

Das Systemanschlussschema zeigt eine Architektur, bei der der Alarmausgang eines Monitors mit dem Alarmeingang einer anderen SAB-100 verbunden werden kann. Verwenden Sie die Klemmen NO/NC und GND, um die Geräte in Reihe zu schalten.

Wie hoch ist der Stromverbrauch der SAB-100?

Der Verbrauch beträgt etwa 1 W. Die Stromversorgung erfolgt durch den Monitor mit 18 V DC über das RJ45-Kabel.

BEDIENUNGSANLEITUNG SDB-100 SAMSUNG

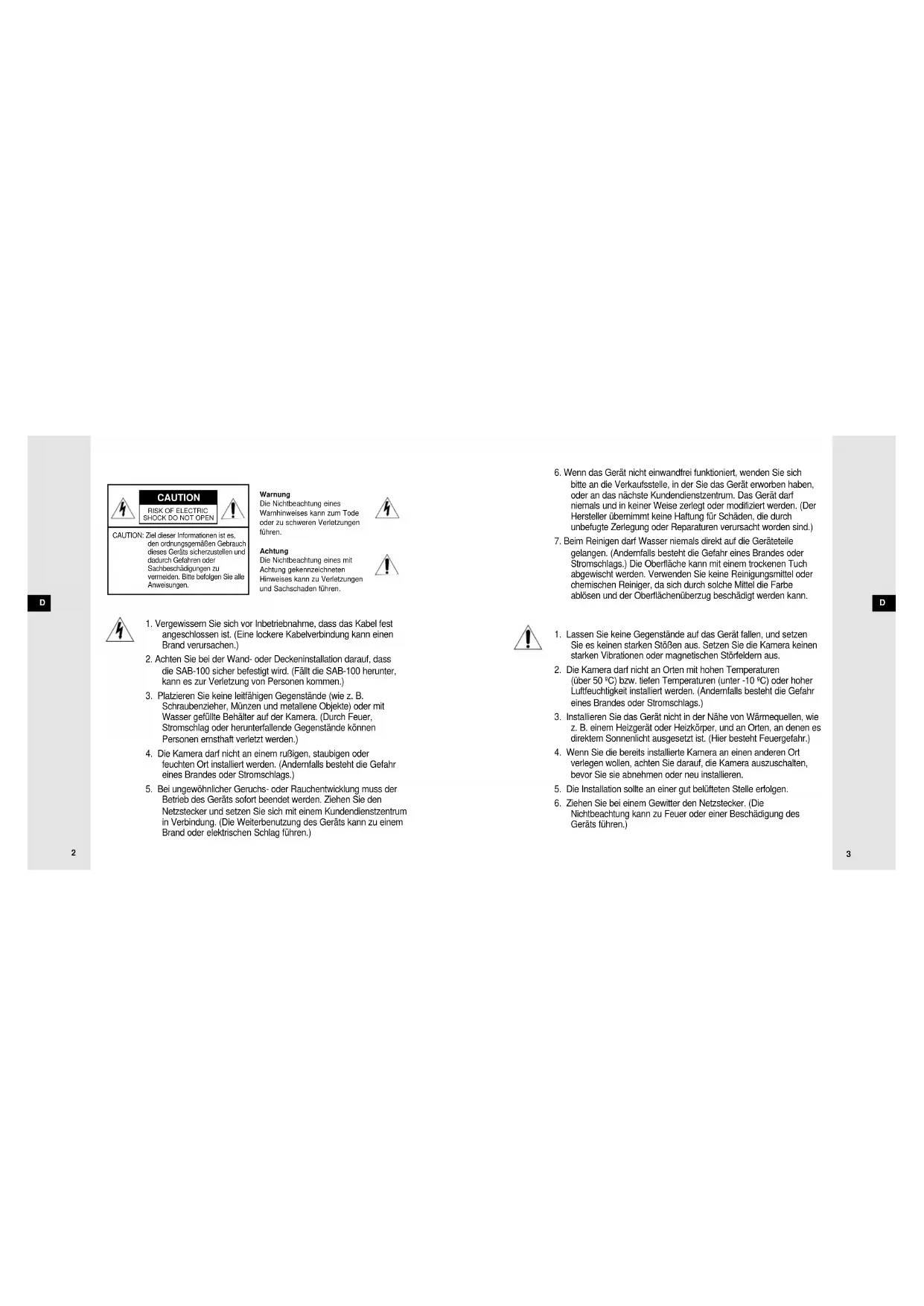

Warnung

Die Nichtbeachtung eines Warnhinweises kann zum Tode oder zu schweren Verletzungen führen.

Achtung

Die Nichtbeachtung eines mit Achtung gekennzeichneten Hinweises kann zu Verletzungen und Sachschaden führen.

1. Vergewissem Sie sich vor Inbetriebnahme, dass das Kabel fest angeschlossen ist. (Eine lockere Kabelverbindung kann einen Brand verursachen.)
2. Achten Sie bei der Wand- oder Deckeninstallation darauf, dass die SAB-100 sicher befestigt wird. (Fällt die SAB-100 herunter, kann es zur Verletzung von Personen kommen.)
3. Platzieren Sie keine leitfähigen Gegenstände (wie z. B. Schraubenzieher, Münzen und metallene Objekte) oder mit Wasser gefüllte Behälter auf der Kamera. (Durch Feuer, Stromschlag oder herunterfallende Gegenstände können Personen emsthaft verletzt werden.)
4. Die Kamera darf nicht an einem rußigen, staubigen oder feuchten Ort installiert werden. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)

5. Bei ungewöhnlicher Geruchs- oder Rauchentwicklung muss der Betrieb des Geräts sofort beendet werden. Ziehen Sie den Netzstecker und setzen Sie sich mit einem Kundendienstzentrum in Verbindung. (Die Weiterbenutzung des Geräts kann zu einem Brand oder elektrischen Schlag führen.)

6. Wenn das Gerät nicht einwandfrei funktioniert, wenden Sie sich bitte an die Verkaufsstelle, in der Sie das Gerät erworben haben, oder an das nächste Kundendienstzentrum. Das Gerät darf niemals und in keiner Weise zerlegt oder modifiziert werden. (Der Hersteller übernimmt keine Haftung für Schäden, die durch unbefugte Zerlegung oder Reparaturen verursacht worden sind.)

7. Beim Reinigen darf Wasser niemals direkt auf die Geräteteile gelangen. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.) Die Oberfläche kann mit einem trockenen Tuch abgewischt werden. Verwenden Sie keine Reinigungsmittel oder chemischen Reiniger, da sich durch solche Mittel die Farbe ablösen und der Oberflächenüberzug beschädigt werden kann.

1. Lassen Sie keine Gegenstände auf das Gerät fallen, und setzen Sie es keinen starken Stößen aus. Setzen Sie die Kamera keinen starken Vibrationen oder magnetischen Störfeldern aus.
2. Die Kamera darf nicht an Orten mit hohen Temperaturen (über 50 °C) bzw. tiefen Temperaturen (unter -10 °C) oder hoher Luftfeuchtigkeit installiert werden. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)
3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B. einem Heizgerät oder Heizkörper, und an Orten, an denen es direktem Sonnenlicht ausgesetzt ist. (Hier besteht Feuergefahr.)
4. Wenn Sie die bereits installierte Kamera an einen anderen Ort verlegen wollen, achten Sie darauf, die Kamera auszuschalten, bevor Sie sie abnehmen oder neu installieren.
5. Die Installation sollte an einer gut belüfteten Stelle erfolgen.
6. Ziehen Sie bei einem Gewitter den Netzstecker. (Die Nichtbeachtung kann zu Feuer oder einer Beschädigung des Geräts führen.)

SAB-100 - Einführung Bezeichnung der Teile und Funktionen

Die SAB-100 (Samsung Alarm Box) ist ausschließlich für VPP bestimmt. Bei Verwendung des Geräts für andere Zwecke kann eine einwandfreie Funktion nicht garantiert werden. Bei der SAB-100 (Samsung Alarm Box) handelt es sich um ein Gerät, das ein Signal von einem Sensor empfängt und ein Alarmsignal ausgibt.

Überprüfung des Lieferumfangs

Prüfen Sie bitte, ob die SAB-100 und die Bedienungsanleitung im Lieferumfang enthalten sind.

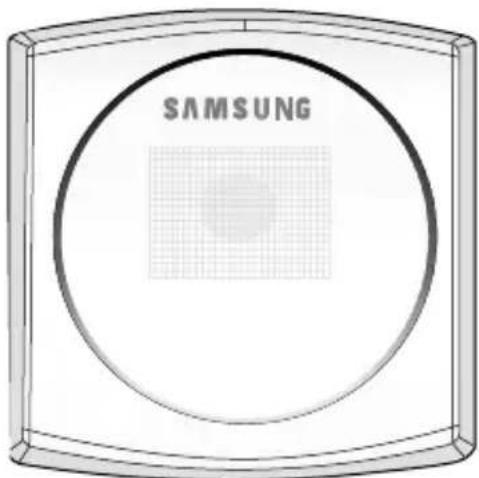

SAB-100

Bedienungsanleitung SCHRAUBE KABEL

▶ Alarmeingang/-ausgang

Empfängt einen Alarm und gibt je nach Status von N/C und N/O einen Alarm aus.

▶ N/C, N/O

An diesen Klemmen kann zwischen Normal Close und Normal Open gewählt werden. Normalerweise (wenn die NO/NC-Klemme und die GND-Klemme nicht angeschlossen sind) wird N/O eingestellt, wenn jedoch die NO/NC-Klemme und die GND-Klemme angeschlossen sind, wird N/C eingestellt.

▶ STECKER

Ein Stecker ist für das kameraseitige Ende des Kabels und der andere für das monitorseitige Ende des Kabels.

Vorsichtsmaßnahmen für Installation und Gebrauch

√ Bitte überprüfen Sie vor der Installation, ob die Installationsstelle das Gewicht der SAB-100 tragen kann.
√ Achten Sie darauf, dass das Kabel nicht irgendwo eingeklemmt oder seine Isolationsummantelung nicht abgezogen wird. (Die Nichtbeachtung kann zu Feuer oder einer Beschädigung des Geräts führen.)
√ Vergewissern Sie sich, dass sich keine Personen im Installationsbereich, wo Gegenstände herunterfallen könnten, aufhalten. Verbringen Sie Wertgegenstände vor der Installation an einen sicheren Ort.
√ Installieren Sie die SAB-100 an einem kühlen Ort und nicht in direktem Sonnenlicht. Es empfiehlt sich, die SAB-100 an einer Stelle zu betreiben oder zu lagem, die nicht direktem Sonnenlicht ausgesetzt ist.
√ Die SAB-100 darf nur an Orten eingesetzt werden, an denen die folgenden Temperatur- und Luftfeuchtigkeitsgrenzwerte eingehalten werden:
- Temperatur: -10°C \~ +50°C (14°F\~122°F)
- Luftfeuchtigkeit: unter 90%

Wählen Sie eine Installationsstelle aus, die mindestens das fünffache Eigengewicht des zu installierenden Geräts (Gewicht ca. 500 g) tragen kann.

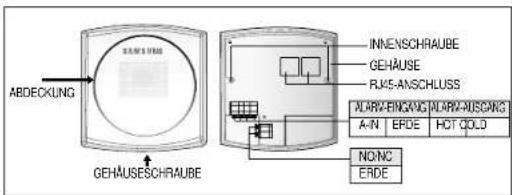

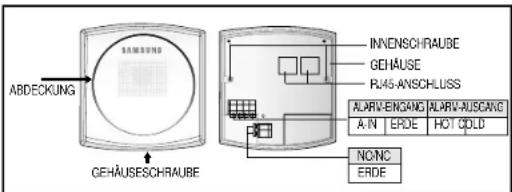

1. Lösen Sie die GEHÄUSESCHRAUBE und nehmen Sie die ABDECKUNG ab.
2. Verbinden Sie den einen RJ45-STECKER mit der Kamera und den anderen RJ45-STECKER mit dem Monitor.
   Der Systemanschluss ist im Systemanschluss-Schema dargestellt.
3. Bei Auswahl von Normal Open ist der NO/NC-Anschluss nicht mit dem Erdungsanschluss verbunden. Im umgekehrten Fall, bei Auswahl von Normal Close, ist der NO/NC-Anschluss mit dem Erdungsanschluss verbunden.
4. A-IN und Erdungsanschluss werden mit anderen Geräten (z. B. einem Sensor usw.) verbunden. HOT und COLD werden mit dem Gerät, das den Alarmeingang empfängt, verbunden (Relals-Eingang).
5. Nachdem die Kabelverbindung hergestellt ist, sollten Sie die Kabel so anordnen, dass diese nicht beschädiot werden.
6. Befestigen Sie den GERÄTERUMPF der SAB-100 mit der INNENSCHRAUBE (2-teilig) an der entsprechenden Stelle.
7. Danach schließen Sie die ABDECKUNG, und befestigen diese mit der GEHÄUS-ESCHRAUBE am GEHÄUSE.

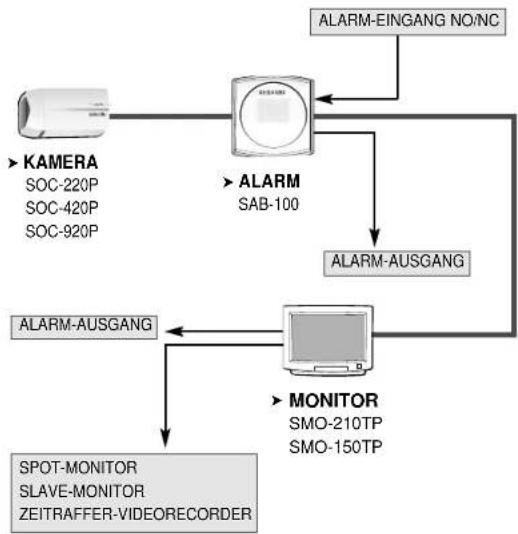

Systemanschlusss-Schema

SAB-100 - Technische Daten

Parameter Beschreibung
Produkttyp AlarmboxSpannungsquelle 18V Gleichstrom vom MonitorLeistungsaufnahme Ca. 1WTemperatur bei Betrieb -10°C ~+50°CLuftfeuchtigkeit bei Betrieb ~90%Abmessungen 96mm(B)X35mm(H)X100mm(L)Gewicht Ca. 100gSpezifikation für Alarm-Eingang. Normal Open/Normal CloseSpezifikation für Alarm-Ausgang Relais aktiviertKontaktbemessung	125VAC, 0.5A oder 30VDC, 2A(Widerstandslast)
