Type de produit	Dispositif d'alarme
Marque	Samsung
Modèle	SAB-100
Dimensions (L x l x H)	100 mm x 96 mm x 35 mm
Poids	Environ 100 g
Alimentation	18 V CC via le moniteur (connecteur RJ45)
Consommation électrique	Environ 1 W
Température de fonctionnement	-10 °C à +50 °C
Humidité de fonctionnement	Jusqu'à 90 %
Entrée alarme	Normalement ouvert (N/O) ou normalement fermé (N/F)
Sortie alarme	Relais : 125 Vca, 0,5 A ou 30 Vcc, 2 A (charge ohmique)
Fonctions principales	Réception de signal de capteur, émission d'alarme, connexion caméra et moniteur via RJ45
Installation	Montage mural ou au plafond, emplacement bien ventilé
Entretien et nettoyage	Essuyer avec un chiffon sec et propre. Ne pas utiliser d'eau, de détergents ni de produits chimiques
Sécurité	Ne pas démonter, éviter les chutes, ne pas exposer à l'humidité ou à des températures extrêmes, débrancher en cas d'orage
Pièces détachées et réparabilité	Contacter le service après-vente Samsung pour toute réparation. Ne pas démonter ou modifier l'appareil
Informations générales	Destiné aux systèmes de vidéosurveillance (VPP), compatible avec les caméras Samsung SOC-220P, SOC-420P, SOC-920P

FOIRE AUX QUESTIONS - SDB-100 SAMSUNG

Comment installer la SAB-100 ?

Installez la SAB-100 dans un endroit frais, à l'abri de la lumière directe du soleil, avec une température de -10°C à +50°C et une humidité inférieure à 90%. Assurez-vous que le support peut supporter au moins cinq fois le poids net (environ 500 g). Utilisez la vis du boîtier pour fixer le boîtier supérieur et le corps.

Comment brancher les câbles de la SAB-100 ?

Dévissez la vis du boîtier et retirez le boîtier supérieur. Branchez le connecteur RJ45 de la caméra à l'un des ports RJ45, et le connecteur du moniteur à l'autre. Placez les câbles de manière à éviter tout dommage. Puis fixez le corps avec la vis interne et refermez le boîtier supérieur.

Comment configurer l'entrée alarme (N/O ou N/F) ?

Pour une entrée Normalement Ouverte (N/O), ne connectez pas la borne NO/NC à la borne GND. Pour Normalement Fermé (N/F), connectez la borne NO/NC à la borne GND. La borne A-IN et GND se relient à un capteur externe.

Quelle est la sortie alarme de la SAB-100 ?

La sortie alarme est un relais avec une tension de contact de 125 Vca, 0,5 A ou 30 Vcc, 2 A (charge ohmique). Les bornes HOT et COLD se connectent à l'appareil de réception d'entrée d'alarme.

Peut-on nettoyer la SAB-100 avec de l'eau ?

Non, n'aspergez jamais d'eau directement. Essuyez la surface avec un chiffon sec et propre. N'utilisez pas de détergents ou de produits chimiques qui pourraient décolorer ou endommager la finition.

Que faire en cas de dysfonctionnement ?

Si l'appareil ne fonctionne pas normalement ou dégage une odeur ou de la fumée, arrêtez immédiatement l'utilisation, débranchez l'alimentation et contactez le centre de service Samsung. Ne tentez jamais de démonter ou réparer vous-même.

La SAB-100 est-elle compatible avec d'autres caméras ?

Oui, elle est compatible avec les caméras Samsung SOC-220P, SOC-420P, SOC-920P. Elle reçoit les signaux des capteurs et émet une alarme via le système.

Quelles sont les précautions de sécurité à respecter ?

Avant toute installation, coupez le courant. Évitez les endroits poussiéreux, humides ou avec des vibrations. Ne placez pas d'objets conducteurs ou de liquides à proximité. En cas d'orage, débranchez le cordon d'alimentation.

Comment connecter plusieurs SAB-100 en cascade ?

Le schéma de connexion système montre une architecture où la sortie alarme d'un moniteur peut être reliée à l'entrée alarme d'une autre SAB-100. Utilisez les bornes NO/NC et GND pour chaîner les dispositifs.

Quelle est la consommation électrique de la SAB-100 ?

La consommation est d'environ 1 W. L'alimentation est fournie par le moniteur en 18 V CC via le câble RJ45.

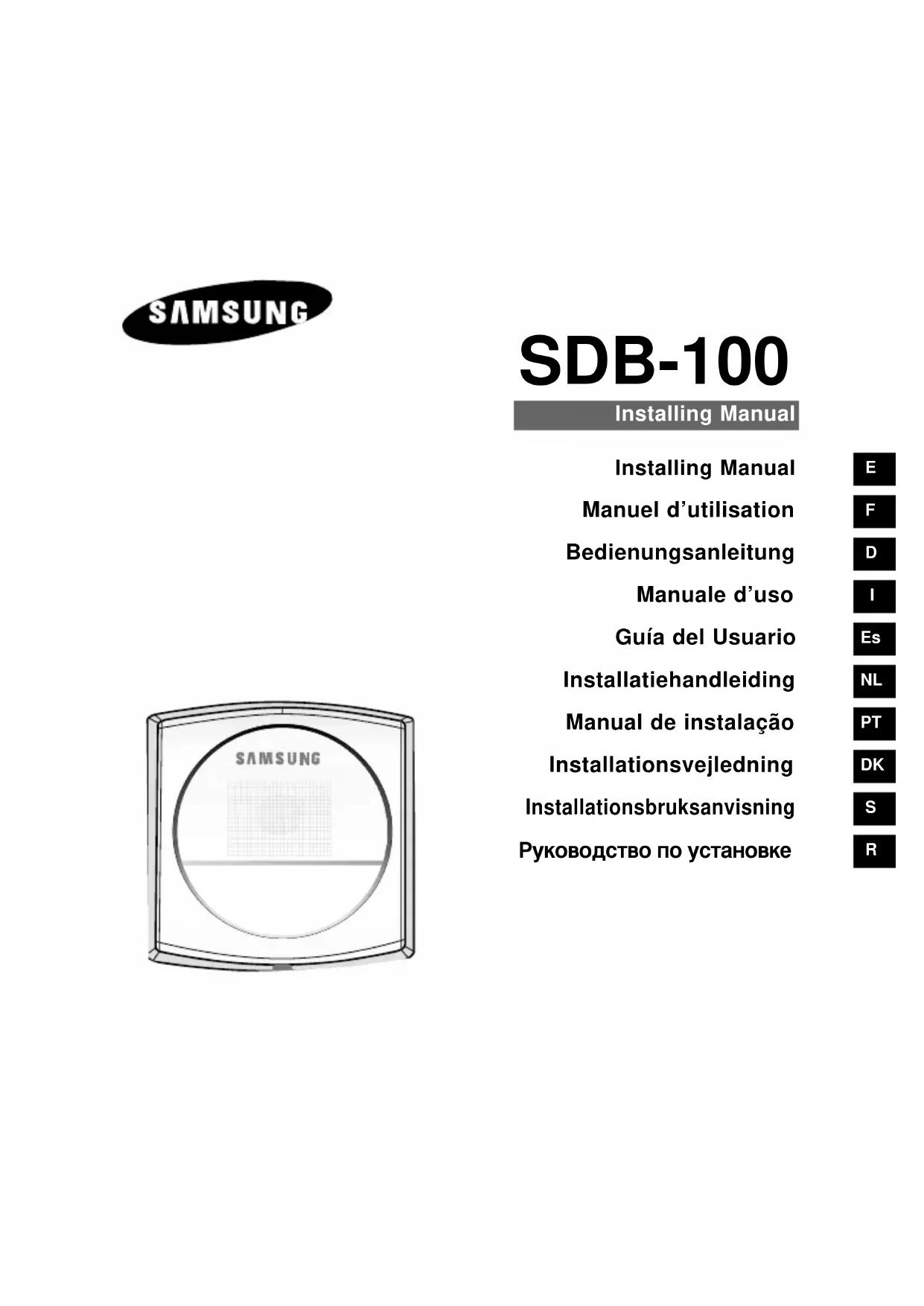

MODE D'EMPLOI SDB-100 SAMSUNG

Manuel d'utilisation

Bedienungsanleitung

Manuale d'uso

Guía del Usuario

Manuel d'utilisation

F

Avertissement

Ne pas tenir compte d'un avertissement risque de causer des blessures graves, voire mortelles.

Mise en garde

Ne pas tenir compte d'une mise en garde peut entraîner des blessures cor parelles ou des dégâts à la propriété.

1. Assurez-vous que le câble soit correctement inséré avant l'utilisation. (Une connexion desserrée peut provoquer un incendie.)

2. Lorsque vous installez la SAB-100 sur un mur ou un plafond, installez-la de manière sûre. (La chute d'une SAB-100 risque de provoquer des blessures.)

3. Ne placez aucun objet conducteur (tournevis, pièces de monnaie et objets métalliques par exemple) ou des récipients remplis d'eau au-dessus de la caméra. (Un incendie, un choc électrique ou la chute d'objets risquent de provoquer de sérieuses blessures.)
4. Ne l'installez pas dans un endroit poussiéreux ou humide. (Cela pourrait provoquer un incendie ou un choc électrique.)

5. Si des odeurs ou de la fumée inhabituelles sortent de l'appareil, arrâtez de vous en servir. Dans ce cas, débranchez immédiatement la source d'alimentation et contactez le centre de service. (Une utilisation prolongée dans ce cas risque de provoquer un incendie ou un choc électrique.)

6. Si ce produit ne fonctionne pas normalement, contactez le magasin où vous l'avez acheté ou votre centre de service le plus proche. Il convient de ne jamais démonter ou modifier ce produit de quelque manière que ce soit. (Le fabriquant n'est pas responsable des dommages résultants d'un démontage ou de réparations non autorisées.)

7. Lors du nettoyage, n'aspergez pas directement les pièces de l'appareil avec de l'eau. (Cela pourrait provoquer un incendie ou un choc électrique.) Essuyez la surface à l'aide d'un chiffon sec. N'utilisez jamais de détergents ou autres produits de nettoyage chimique, cela pourrait décolorer la surface ou endommager la finition.

8. Ne laissez pas tomber d'objets sur le produit ni ne soumettez le produit à de forts coups. Ne placez pas le produit dans un emplacement où il pourrait subir de fortes vibrations ou des interférences magnétiques.

9. Ne placez pas le produit dans un emplacement où il fait très chaud (plus de 50°C/122°F), très froid (moins de -10°C/14°F) ou très humide. (Cela pourrait causer un incendie ou provoquer une décharge électrique.)

10. Évitez un emplacement où le produit est exposé à des rayons directs du soleil ou à une source de chaleur, telle qu'un radiateur ou un appareil de chauffage. (Le non-respect de cette consigne pourrait présenter un risque d'incendie.)
11. Si vous désirez déplacer le produit à la suite de son installation, assurez-vous de couper le courant avant son déplacement et sa réinstallation.
12. Installez le produit dans une aire bien ventilée.
13. En cas d'orage, débranchez le cordon électrique de la prise murale. (Le non-respect de cette consigne pourrait provoquer un incendie ou endommager le produit.)

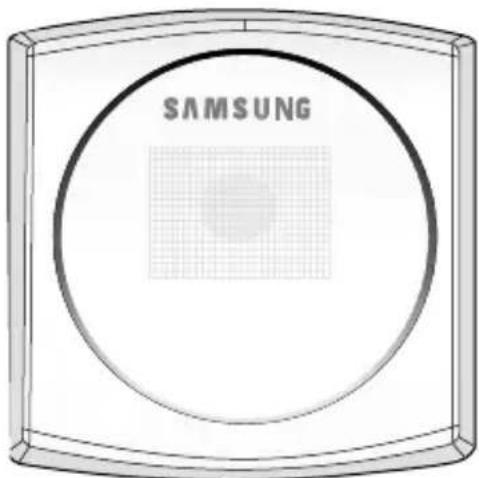

SAB-100 Introduction Nom et fonction de chaque pièce

Le SAB-100 (Dispositif d'alarme Samsung) est un appareil destiné au VPP uniquement. Un fonctionnement normal n'est pas garanti en cas d'autre utilisation. Le SAB-100 (Dispositif d'alarme Samsung) est un appareil qui reçoit un signal du capteur et émet un signal d'alarme.

Vérifiez soigneusement le contenu du carton

Assurez-vous que le SAB-100 et le manuel d'utilisation sont inclus dans l'emballage.

SAB-100

Manuel d'utilisation VIS CABLE

▶ Alarm Entrée/Sortie

Selon l'état de N/F et N/O, il y a réception ou émission de l'alarme.

▶ N/F, N/O

Il s'agit de bornes à partir desquelles vous pouvez choisir entre Normalement Fermé et Normalement Ouvert. La position normale (lorsque la borne NO/NF et la borne de terre ne sont pas connectées) est N/O, mais lorsque la borne NO/NF et la borne de terre sont connectées, la position est N/F.

▶ CONNECTEUR

L'un est pour le câble côté caméra, l'autre est pour le câble côté moniteur.

Précautions à prendre lors de l'installation et de l'utilisation de la caméra dôme

• Avant d'entreprendre l'installation de la SAB-100, assurez-vous bien que l'emplacement d'installation puisse suffisamment supporter son poids.
  √ Vérifiez que le câble n'est pas coincé et que sa gaine isolante n'a pas été retirée. (Le non-respect de cette précaution pourrait provoquer un incendie ou endommager le produit.)
  √ Veillez à ce que personne ne s'approche de l'aire d'installation. Des objets peuvent tomber causer des blessures corporelles. Avant de commencer l'installation de la caméra, placez les objets de valeur dans un endroit sûr.
  √ Installez le SAB-100 dans un endroit frais, à l'abri de la lumière directe du soleil. Nous vous conseillons d'installer le SAB-100 dans un endroit à l'abri de la lumière directe du soleil que ce soit pour l'utilisation ou le rangement.
  √ Il convient d'utiliser le SAB-100 dans un endroit où la température et l'humidité sont entre les limites indiquées ci-dessous :
• Température: -10°C \~ +50°C (14°F\~122°F)
• Humidité: Inférieure à 90%

Choisissez un emplacement d'installation qui peut supporter un minimum de cinq fois le poids net de l'appareil à installer (environ 500 gr).

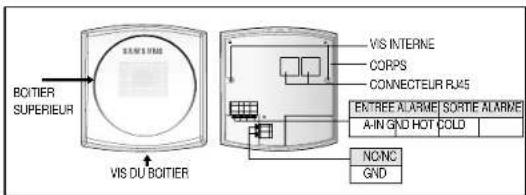

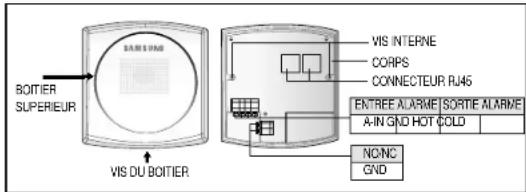

1. Dévissez la VIS DU BOITIER puis désassemblez le BOITIER SUPERIEUR.
2. Branchez le CONNECTEUR RJ45 à la Caméra et branchez l'autre CONNECTEUR RJ45 à l'Ecran.
   La connexion du système se rapporte au schéma de connexion du système.
3. Si vous souhaitez Ouvrlr normalement, le port NO/NC n'est pas connecté au port GND. Au contraire, si vous souhaitez Fermer normalement, le port NO/NC est connecté au port GND.
4. A-IN et GND sont reliés à l'autre appareil (ex. Capteur etc.). Et HOT et COLD sont connectés à l'appareil de réception d'entrée d'alarme (Entrée relais).
5. Après avoir banché les câbles, il est nécessaire de les placer de telle manière qu'ils ne risquent pas d'être endommagés.
6. Vissez le CORPS du SAB-100 correctement à l'aide de la VIS INTERNE (2 points).
7. Refermez ensuite le BOITIER SUPERIEUR, vissez le BOITIER SUPERIEUR ainsi que le CORPS à l'aide de la VIS DU BOITIER.

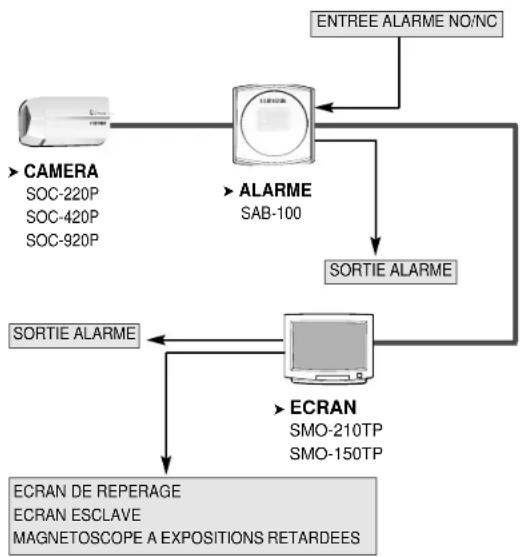

Schéma de Connexion du Système

SAB-100 - Caractéristiques

Pièce Description
Type de produit Dispositif d'alarme
Tension d'alimentation 18V CC du moniteur
Consommation Environ 1W
Température de fonctionnement	-10^ +50^
Humidité de fonctionnement ~90%
Taille physique 96mm(W)X35mm(H)X100mm(L)
Poids Environ 100g
Spécifications Entrée Alarme	Normalement Ouvert/NormalementFermé
Spécifications Sortie Alarme	Relais indiqué actif
Tension du contact 125Vac, 0	5A ou 30Vcc, 2A(charge ohmique)
