SDB-100 - Ljudlimpa SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Larmanordning
Märke	Samsung
Modell	SAB-100
Mått (L x B x H)	100 mm x 96 mm x 35 mm
Vikt	Cirka 100 g
Strömförsörjning	18 V DC via bildskärmen (RJ45-kontakt)
Strömförbrukning	Cirka 1 W
Drifttemperatur	-10 °C till +50 °C
Driftsfuktighet	Upp till 90 %
Larmingång	Normalt öppen (N/O) eller normalt stängd (N/F)
Larmutgång	Relä: 125 V AC, 0,5 A eller 30 V DC, 2 A (resistiv last)
Huvudfunktioner	Mottagning av sensorsignal, avge larm, anslutning av kamera och bildskärm via RJ45
Installation	Vägg- eller takmontering, väl ventilerad plats
Underhåll och rengöring	Torka med en torr och ren trasa. Använd inte vatten, rengöringsmedel eller kemikalier
Säkerhet	Montera inte isär, undvik fall, exponera inte för fukt eller extrema temperaturer, koppla ur vid åskväder
Reservdelar och reparationsmöjligheter	Kontakta Samsungs kundtjänst för reparation. Montera inte isär eller ändra enheten
Allmän information	Avsedd för videoövervakningssystem (VPP), kompatibel med Samsung-kameror SOC-220P, SOC-420P, SOC-920P

Vanliga frågor - SDB-100 SAMSUNG

Hur installerar jag SAB-100?

Installera SAB-100 på en sval plats, skyddad från direkt solljus, med en temperatur på -10°C till +50°C och luftfuktighet under 90%. Se till att underlaget kan bära minst fem gånger nettovikten (cirka 500 g). Använd höljets skruv för att fästa övre hölje och kropp.

Hur ansluter jag kablarna till SAB-100?

Skruva loss höljeskruven och ta bort det övre höljet. Anslut kamerans RJ45-kontakt till en av RJ45-portarna och bildskärmens kontakt till den andra. Placera kablarna så att de inte skadas. Fäst sedan kroppen med den inre skruven och stäng det övre höljet.

Hur konfigurerar jag larmingången (N/O eller N/F)?

För normalt öppen (N/O) ingång, anslut inte NO/NC-terminalen till GND. För normalt stängd (N/F), anslut NO/NC-terminalen till GND. A-IN och GND ansluter till en extern sensor.

Vad är larmutgången på SAB-100?

Larmutgången är ett relä med kontaktspänning 125 V AC, 0,5 A eller 30 V DC, 2 A (resistiv last). Terminalerna HOT och COLD ansluts till en larmingångsmottagande enhet.

Kan jag rengöra SAB-100 med vatten?

Nej, spruta aldrig vatten direkt. Torka ytan med en torr och ren trasa. Använd inte rengöringsmedel eller kemikalier som kan missfärga eller skada finishen.

Vad gör jag vid funktionsfel?

Om enheten inte fungerar normalt eller avger lukt eller rök, sluta omedelbart att använda den, koppla bort strömmen och kontakta Samsungs servicecenter. Försök aldrig montera isär eller reparera själv.

Är SAB-100 kompatibel med andra kameror?

Ja, den är kompatibel med Samsung-kamerorna SOC-220P, SOC-420P, SOC-920P. Den tar emot sensorsignaler och avger larm via systemet.

Vilka säkerhetsföreskrifter ska jag följa?

Koppla bort strömmen före installation. Undvik dammiga, fuktiga platser eller platser med vibrationer. Placera inga ledande föremål eller vätskor i närheten. Vid åskväder, koppla ur strömkabeln.

Hur ansluter jag flera SAB-100 i kaskad?

Systemanslutningsschemat visar en arkitektur där larmutgången från en bildskärm kan anslutas till larmingången på en annan SAB-100. Använd NO/NC- och GND-terminalerna för att kedja enheterna.

Vilken strömförbrukning har SAB-100?

Strömförbrukningen är cirka 1 W. Strömförsörjningen kommer från bildskärmen med 18 V DC via RJ45-kabeln.

BRUKSANVISNING SDB-100 SAMSUNG

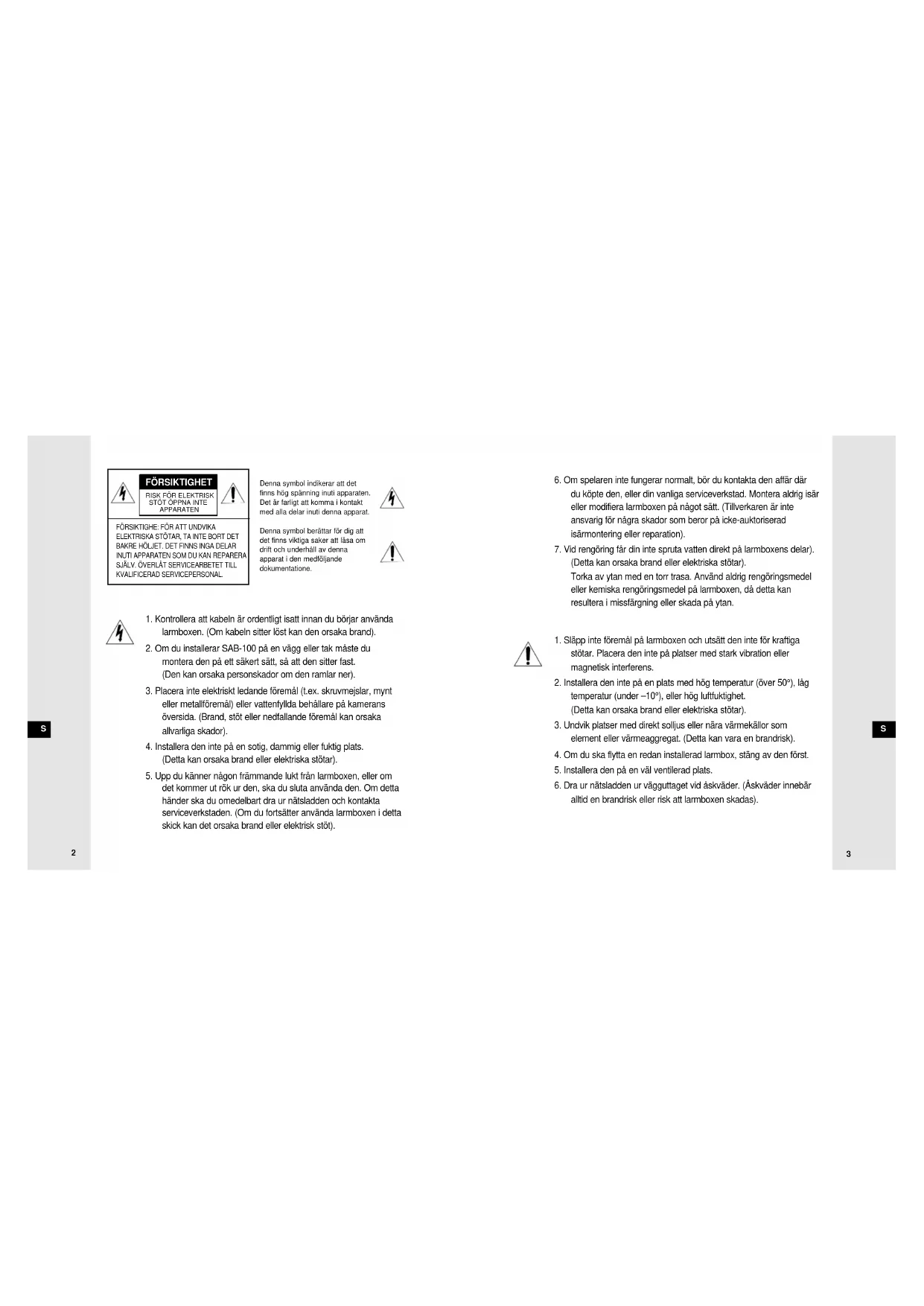

Denna symbol indikerar att det finns hög spänning inuti apparaten. Det är farligt att komma i kontakt med alla delar inuti denna apparat.

Denna symbol berättar för dig att det finns viktiga saker att läsa om drift och underhåll av denna apparat i den medföljande dokumentatione.

1. Kontrollera att kabeln är ordentligt isatt innan du börjar använda larmboxen. (Om kabeln sitter löst kan den orsaka brand).
2. Om du installerar SAB-100 på en vägg eller tak måste du montera den på ett säkert sätt, så att den sitter fast. (Den kan orsaka personskador om den ramlar ner).
3. Placera inte elektriskt ledande föremål (t.ex. skruvmejslar, mynt eller metallföremål) eller vattenfyllda behållare på kamerans översida. (Brand, stöt eller nedfallande föremål kan orsaka allvarliga skador).
4. Installera den inte på en sotig, dammig eller fuktig plats. (Detta kan orsaka brand eller elektriska stötar).
5. Upp du känner någon främmande lukt från lamboxen, eller om det kommer ut rök ur den, ska du sluta använda den. Om detta händer ska du omedelbart dra ur nätsladden och kontakta serviceverkstaden. (Om du fortsätter använda larmboxen i detta skick kan det orsaka brand eller elektrisk stöt).

1. Om spelaren inte fungerar normalt, bör du kontakta den affär där du köpte den, eller din vanliga serviceverkstad. Montera aldrig isär eller modifiera lamboxen på något sätt. (Tillverkaren är inte ansvarig för några skador som beror på icke-auktoriserad isärmontering eller reparation).

2. Vid rengöring får din inte spruta vatten direkt på larmboxens delar). (Detta kan orsaka brand eller elektriska stötar). Torka av ytan med en tor trasa. Använd aldrig rengöringsmedel eller kemiska rengöringsmedel på larmboxen, då detta kan resultera i missfärgning eller skada på ytan.

3. Släpp inte föremål på larmboxen och utsätt den inte för kraftiga stötar. Placera den inte på platser med stark vibration eller magnetisk interferens.

4. Installera den inte på en plats med hög temperatur (över 50°), låg temperatur (under -10°), eller hög luftfuktighet. (Detta kan orsaka brand eller elektriska stötar).
5. Undvik platser med direkt solljus eller nära värmekällor som element eller värmeaggregat. (Detta kan vara en brandrisk).
6. Om du ska flytta en redan installerad larmbox, stäng av den först.
7. Installera den på en väl ventilerad plats.
8. Dra ur nätsladden ur vägguttaget vid åskväder. (Åskväder innebär alltid en brandrisk eller risk att larmboxen skadas).

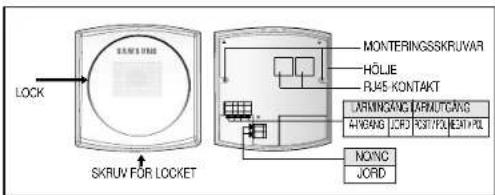

SAB-100 Introduktion Delarnas namn och funktion

SAB-100 (Samsung Alarmbox) är endast avsedd för VPP-systemet. Om kameran inte är en del av VPP-systemet, fungerar inte alarmboxen. Normal drift kan inte heller garanteras om den används för någonting annat.

SAB-100 (Samsung Alarmbox) är en apparat som tar emot en signal från sensom och avger en larmsignal.

Kontrollera innehållet i förpackningen

"Försäkra dig om att SAB-100, bruksanvisningen, skruvar och kabel finns med i förpackningen".

SAB-100

Bruksanvisning SKRUV KABEL

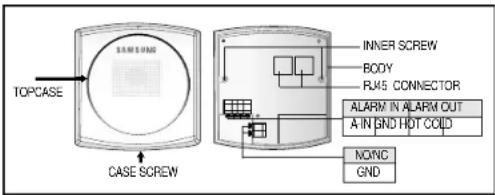

▶ Alarm IN/UT

Beroende på statusen hos N/C och N/O, tar denna emot och utsänder larm.

▶ N/C, N/O

Detta är de plintar där du kan välja mellan Normalt stängd och Normalt öppen. Normalt (när plinten NO/NC och jord inte är anslutna) är denna satt till N/O, men om plintarna NO/NC och jord är anslutna är denna satt till N/C.

▶ KONTAKT

Den en ansluts till kameran och den andra till monitorn.

Förberedelser för installation och användning

√ Kontrollera att den plats du ämnar installera SAB-100 på verkligen klarar av dess tyngd.
- Kontrollera att kabeln inte är fastklämd under något eller att isoleringen skadats. (Det kan innebära brandrisk eller risk att lamboxen skadas).
Se till att inga människor befinner sig inom installationsområdet, då föremål kan falla ner under installationen. Flytta värdefulla föremål till en säker plats före installationen.
√ Installera SAB-100 på en sval plats, inte i direkt solljus. Vi rekommenderar att SAB-100 används och förvaras på platser där den inte utsätts för direkt solljus.
√ SAB-100 får bara användas på en plats där temperatur och luftfuktighet hålls inom de gränser som anges nedan:
- Temperatur: -10°C - +50°C (14°F - 122°F) - Luftfuktighet: Under 90%

Välj en installationsplats som klarar av att belastas med fem gånger vikten av den utrustning som ska installeras (cirka 500g).

1. Skruva bort skruven till locket och ta sedan bort locket.
2. Anslut RJ45-kontakten till kameran och anslut den andra RJ45-kontakten till monitorn. Systeminkopplingen visas i kopplingsschemat.
3. Om du önskar att funktionen ska vara Normalt öppen, ska NO/NC-kontakten och GND-kontakten (jord) vara inkopplade. Om du istället önskar att funktionen ska vara Normalt sluten, ska GND-kontakten (jord) inte anslutas.
4. A-IN och GND ansluts till den andra enheten (t ex Sensor etc). Och HOT (positiv) och COLD (negativ) kopplas till larmboxens larmingång (relångång).
5. Efter att du kopplat in kablarna måste du förlägga dem så att de inte skadas.
6. Skruva fast SAB-100:s hölje på önskad plats med de 2 skruvarna.
7. Därefter stänger du locket, och skruvar fast det i höljet med skruven.

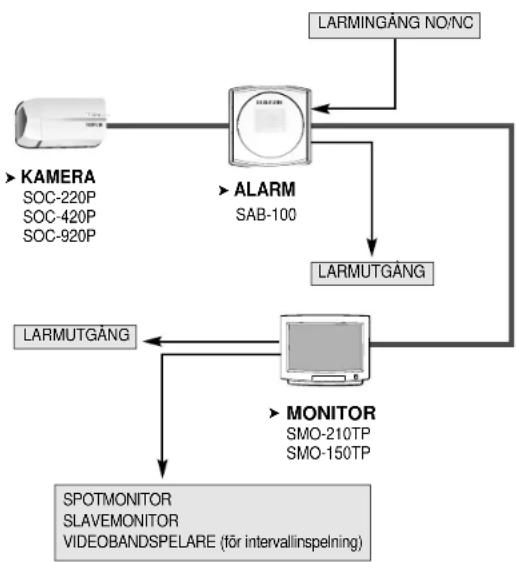

Systeminkopplingsdiagram

SAB-100 - Specifikationer

Objekt Beskrivning
Produkt Alarmbox
Spänningsmatning	18V DC från monitorn
Effektförbrukning Cirka 1W
Driftstemperatur	-10°C ~ +50°C
Omgivande luftfuktighet ~90%
Storlek 96mm(W)X35mm(-H)X100mm(L)
Vikt Cirka 100g
Larmingång	Normal öppen / Normal stängd
Larmutgång Reläet aktiverat
Kontaktspecifikation	125VAC, 0,5A eller 30VDC, 2A (resistiv last)

SAB-100
