Tipo de produto	Subwoofer ativo
Marca	Energy
Modelo	ESW-C8
Alto-falante	8 polegadas
Alimentação	120 V~, 60 Hz, 1,0 A
Controle de volume	Ajuste contínuo de Min a Max
Filtro passa-baixa	40 Hz a 150 Hz
Fase	0° a 140°
Modos de alimentação	Ligado, Auto, Desligado
Entradas de áudio	RCA (LFE/mono/estéreo) e nível de alto-falante (terminais 5 vias)
Indicador de estado	LED azul (aceso em funcionamento, apagado no modo Auto)
Manutenção do gabinete	Limpar com um pano macio e seco
Precauções de uso	Não expor à chuva nem à umidade; desconectar durante tempestades
Garantia (Canadá e Estados Unidos)	5 anos para a caixa acústica passiva, 1 ano para o subwoofer ativo
Período de amaciamento	Cerca de 50 horas em nível médio
Acessórios inclusos	Cabo de alimentação, manual do usuário
Posicionamento recomendado	Contra uma parede ou perto de uma caixa acústica frontal (evitar cantos para um som mais natural)
Reparos	Entregar a um técnico qualificado; usar embalagem original para envio

Perguntas frequentes - ESW-C8 Energy

Como conectar o subwoofer a um receptor home theater?

Use um cabo RCA para conectar a saída Subwoofer/Pre-Amp Out do receptor à entrada LINE IN/SUB IN (esquerda) do subwoofer. Em seguida, conecte o cabo de alimentação a uma tomada elétrica (não no receptor). Ajuste o modo de alimentação para Auto ou Ligado.

Qual é a frequência de corte recomendada para minhas caixas acústicas?

Para caixas satélites pequenas, ajuste o filtro passa-baixa entre 90 Hz e 150 Hz. Para caixas de estante, entre 70 Hz e 90 Hz. Para caixas de chão grandes, entre 40 Hz e 70 Hz.

Como ajustar a fase do subwoofer?

O controle de fase (0° a 140°) permite alinhar o movimento da membrana do subwoofer com o das outras caixas. Ajuste-o até obter uma reprodução de graves homogênea e sem cancelamentos. Um bom ajuste é feito de ouvido, ouvindo uma música com graves contínuos.

O que significa o modo de alimentação 'Auto'?

O modo Auto coloca o subwoofer em espera quando nenhum sinal é detectado por alguns minutos, e o desperta automaticamente assim que um sinal é enviado. É prático para economizar energia.

Por que o indicador azul não acende?

Verifique se o cabo de alimentação está bem conectado e se a tomada elétrica funciona. Certifique-se de que o modo de alimentação não está em Desligado. Se o subwoofer estiver no modo Auto, o indicador apaga quando nenhum sinal está presente.

Posso colocar o subwoofer em um canto?

Sim, mas isso pode acentuar os graves e dar um som 'cavernoso'. É preferível colocá-lo contra uma parede, longe de um canto, para um som mais natural. Teste diferentes posições: um deslocamento de alguns centímetros pode modificar o som.

Como limpar o subwoofer?

Use um pano macio e seco para tirar o pó do gabinete. Nunca use produtos abrasivos ou toalhas de papel que possam riscar o acabamento.

O que fazer se o subwoofer emitir um zumbido?

Verifique as conexões: certifique-se de que os cabos RCA estão bem inseridos e que os fios dos alto-falantes estão corretamente conectados (respeitando as polaridades). Evite colocar o subwoofer perto de outros aparelhos eletrônicos. Se o zumbido persistir, use um filtro de linha ou um condicionador de linha.

Qual é o período de amaciamento recomendado?

É recomendado operar o subwoofer por cerca de 50 horas em um nível de audição médio antes de usá-lo em potência máxima. Isso permite que os componentes mecânicos se amaciem para um desempenho ideal.

Onde encontrar o número de série para a garantia?

O número de série geralmente está na placa de identificação na parte de trás do subwoofer (por exemplo, perto da entrada de alimentação). Guarde-o junto com o comprovante de compra para qualquer reclamação de garantia.

MANUAL DE UTILIZADOR ESW-C8 Energy

COLLEGAMENTO DEL SUBWOOFER ENERGY

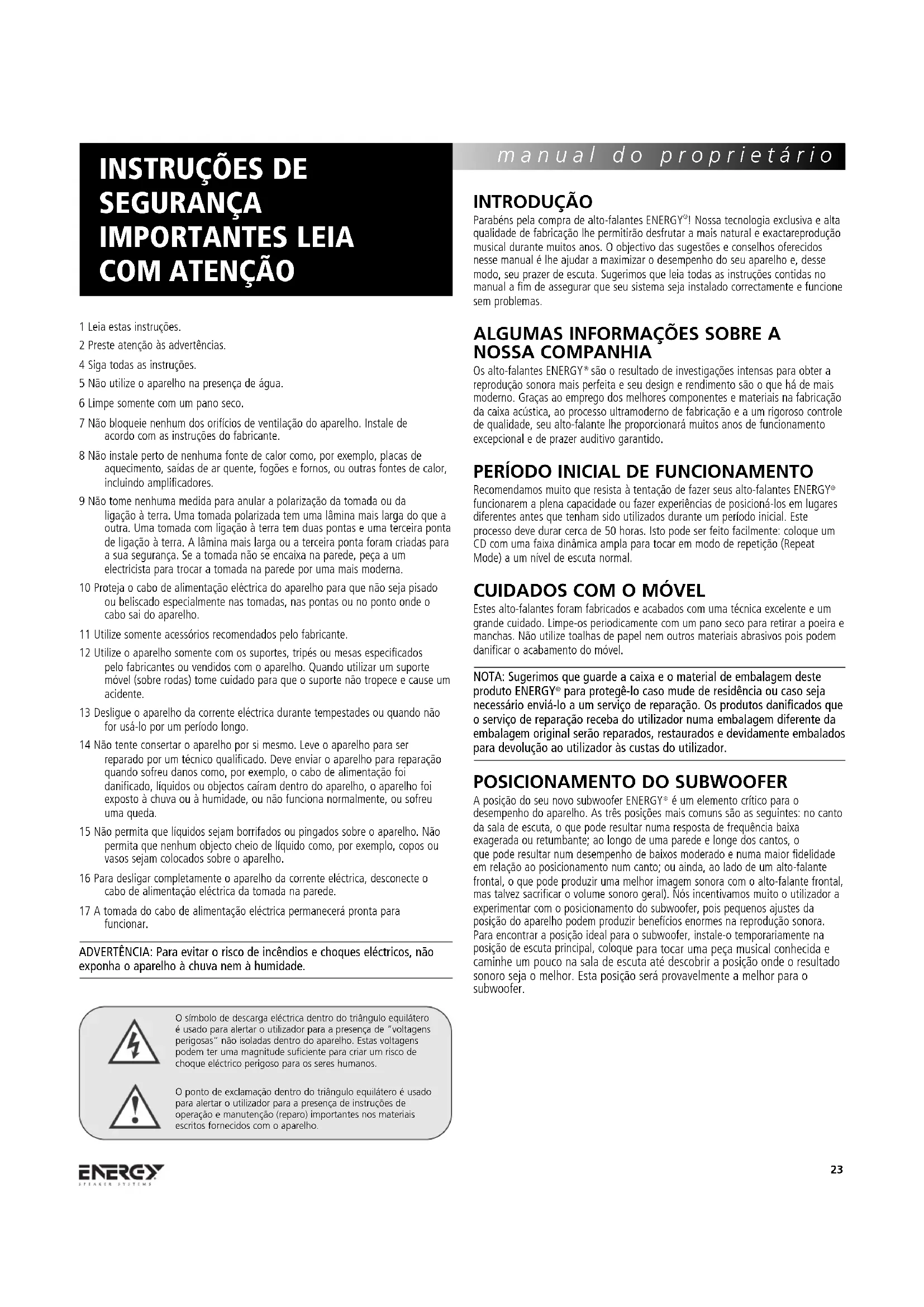

1 Leia estas instruções.
2 Preste atenção às advertências.
4 Siga todas as instruções.
5 Não utilize o aparelho na presença de água.
6 Limpe somente com um pano seco.
7 Não bloqueie nenhum dos orifícios de ventilação do aparelho. Instale de acordo com as instruções do fabricante.
8 Não instale perto de nenhuma fonte de calor como, por exemplo, placas de aquecimento, saídas de ar quente, fogões e fornos, ou outras fontes de calor, incluindo amplificadores.
9 Não tome nenhuma medida para anular a polarização da tomada ou da ligação à terra. Uma tomada polarizada tem uma lâmina mais larga do que a outra. Uma tomada com ligação à terra tem duas pontas e uma terceira ponta de ligação à terra. A lâmina mais larga ou a terceira ponta foram criadas para a sua segurança. Se a tomada não se encaixa na parede, peça a um electricista para trocar a tomada na parede por uma mais moderna.
10 Proteja o cabo de alimentação eléctrica do aparelho para que não seja pisado ou beliscado especialmente nas tomadas, nas pontas ou no ponto onde o cabo sai do aparelho.
11 Utilize somente acessórios recomendados pelo fabricante.
12 Utilize o aparelho somente com os suportes, tripés ou mesas especificados pelo fabricantes ou vendidos com o aparelho. Quando utilizar um suporte móvel (sobre rodas) tome cuidado para que o suporte não tropece e cause um acidente.
13 Desligue o aparelho da corrente eléctrica durante tempestades ou quando não for usá-lo por um período longo.
14 Não tente convertar o aparelho por si mesmo. Leve o aparelho para ser reparado por um técnico qualificado. Deve enviar o aparelho para reparação quando sofreu danos como, por exemplo, o cabo de alimentação foi danificado, líquidos ou objectos caíram dentro do aparelho, o aparelho foi exposto à chuva ou à humidade, ou não funciona normalmente, ou sofreu uma queda.
15 Não permita que líquidos sejam borrifados ou pingados sobre o aparelho. Não permita que nenhum objecto cheio de líquido como, por exemplo, copos ou vasos sejam colocados sobre o aparelho.
16 Para desligar completamente o aparelho da corrente eléctrica, desconecte o cabo de alimentação eléctrica da tomada na parede.
17 A tomada do cabo de alimentação eléctrica permanecerá pronta para funcionar.

ADVERTÊNCIA: Para evitar o risco de incêndios e choques eléctricos, não exponha o aparelho à chuva nem à humidade.

O símbolo de descarga eléctrica dentro do triângulo equilátero é usado para alertar o utilizador para a presença de "voltagens perigosas" não isoladas dentro do aparelho. Estas voltagens podem ter uma magnitude suficiente para criar um risco de choque eléctrico perigoso para os seres humanos.

O ponto de exclamação dentro do triângulo equilátero é usado para alertar o utilizador para a presença de instruções de operação e manutenção (reparo) importantes nos materiais escritos fornecidos com o aparelho.

manual do proprietário

INTRODUÇÃO

Parabéns pela compra de alto-falantes ENERGY ^® ! Nossa tecnologia exclusiva e alta qualidade de fabricação lhe permitirão desfrutar a mais natural e exactareprodução musical durante muitos anos. O objectivo das sugestões e conselhos oferecidos nesse manual é lhe ajudar a maximizar o desempenho do seu aparelho e, desse modo, seu prazer de escuta. Sugerimos que leia todas as instruções contidas no manual a fim de assegurar que seu sistema seja instalado correctamente e funcione sem problemas.

ALGUMAS INFORMAÇÕES SOBRE A NOSSA COMPANHIA

Os alto-falantes ENERGY ^® são o resultado de investigações intensas para obter a reprodução sonora mais perfeita e seu design e rendimento são o que há de mais moderno. Graças ao emprego dos melhores componentes e materiais na fabricação da caixa acústica, ao processo ultramoderno de fabricação e a um rigoroso controle de qualidade, seu alto-falante lhe proporcionará muitos anos de funcionamento excepcional e de prazer auditivo garantido.

PERÍODO INICIAL DE FUNCIONAMENTO

Recomendamos muito que resista à tentação de fazer seus alto-falantes ENERGY® funcionarem a plena capacidade ou fazer experiências de posicioná-los em lugares diferentes antes que tenham sido utilizados durante um período inicial. Este processo deve durar cerca de 50 horas. Isto pode ser feito facilmente: coloque um CD com uma faixa dinâmica ampla para tocar em modo de repetição (Repeat Mode) a um nível de escuta normal.

CUIDADOS COM O MÓVEL

Estes alto-falantes foram fabricados e acabados com uma técnica excelente e um grande cuidado. Limpe-os periodicamente com um pano seco para retirar a poeira e manchas. Não utilize toalhas de papel nem outros materiais abrasivos pois podem danificar o acabamento do móvel.

NOTA: Sugerimos que guarde a caixa e o material de embalagem deste produto ENERGY® para protegê-lo caso mude de residência ou caso seja necessário enviá-lo a um serviço de reparação. Os produtos danificados que o serviço de reparação receba do utilizador numa embalagem diferente da embalagem original serão reparados, restaurados e devidamente embalados para devolução ao utilizador às custas do utilizador.

POSICIONAMENTO DO SUBWOOFER

A posição do seu novo subwoofer ENERGY ^e é um elemento crítico para o desempenho do aparelho. As três posições mais comuns são as seguintes: no canto da sala de escuta, o que pode resultar numa resposta de frequência baixa exagerada ou retumbante; ao longo de uma parede e longe dos cantos, o que pode resultar num desempenho de baixos moderado e numa maior fidelidade em relação ao posicionamento num canto; ou ainda, ao lado de um alto-falante frontal, o que pode produzir uma melhor imagem sonora com o alto-falante frontal, mas talvez sacrificar o volume sonoro geral). Nós incentivamos muito o utilizador a experimentar com o posicionamento do subwoofer, pois pequenos ajustes da posição do aparelho podem produzir benefícios enormes na reprodução sonora. Para encontrar a posição ideal para o subwoofer, instale-o temporariamente na posição de escuta principal, coloque para tocar uma peça musical conhecida e caminhe um pouco na sala de escuta até descobrir a posição onde o resultado sonoro seja o melhor. Esta posição será provavelmente a melhor para o subwoofer.

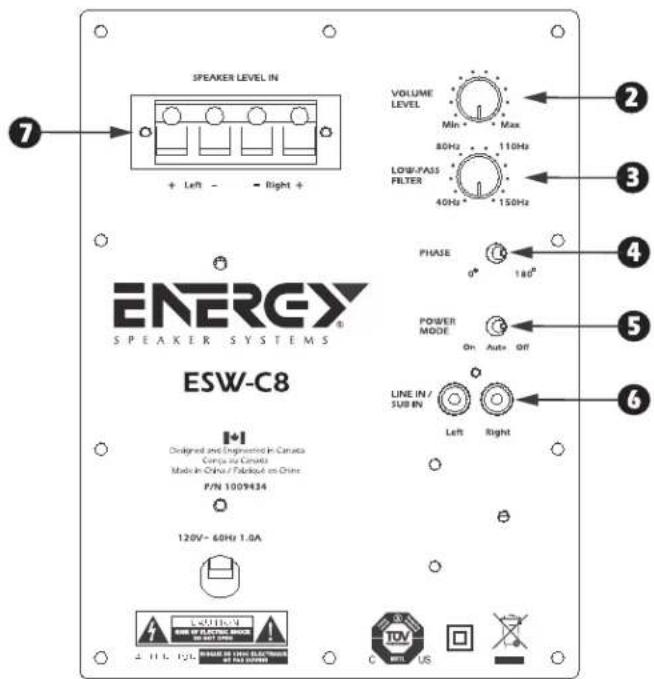

TERMINOLOGIA E CONTROLOS

INDICADOR DE ESTADO – O LED no painel frontal ilumina-se com uma luz azul quando o subwoofer está a funcionar. Este indicador permanece apagado quando a unidade estiver em modo "AUTO" sem receber nenhum sinal.
2 NÍVEL DO VOLUME – Este controle giratório regula o nível de saída do subwoofer. O nível escolhido deve permitir que o som produzido pelo subwoofer misture-se bem com o som produzido pelos outros componentes do sistema.
3 FILTRO DE PASSAGEM BAIXA – Este controlo permite ajustar o filtro de passagem baixa. É possível efectuar ajustes infinitos de 40Hz a 150Hz (ESW-8) ou de 40Hz a 120Hz (ESW-10). Este processo determina a frequência mais alta que o subwoofer poderá reproduzir.
4 FASE – Este controlo permite o ajuste da fase do subwoofer em relação aos alto-falantes usados no sistema, de 0 grau a 180 graus.
5 MODO LIGADO/DESLIGADO – Este interruptor pode ser colocado nas posições "On" (ligado), "Off" (desligado) ou "Auto". Quando o interruptor estiver na posição "Off", o subwoofer não funcionará. Quando o interruptor estiver na posição "On", o subwoofer estará sempre ligado. Na posição "Auto", o subwoofer ligar-se-á automaticamente ao receber um sinal; ou ainda, desligar-se-á automaticamente dentro de alguns minutos depois que não receber mais nenhum sinal.
6 ENTRADA DE LINHA/ENTRADA DE SUBWOOFER – Estas entradas são do tipo LFE/estéreo/mono RCA. Caso queira conectar seu subwoofer a um pré-amplificador/processador com saída para pré-amplificador de subwoofer ou LFE, conecte um único cabo RCA à entrada esquerda/LFE. Caso queira conectar seu subwoofer a um pré-amplificador/processador estéreo como, por exemplo, um sistema de reprodução musical, utilize cabos RCA e conecte ambas as entradas esquerda e direita/LFE.
7 ENTRADA DE NÍVEL DO ALTO-FALANTE – Estes são conectores de alto-falantes de tipo cinco vias. As entradas de alto nível foram criadas para utilização com receptores ou amplificadores não equipados com saídas para subwooferes de tipo RCA. Caso seu receptor esteja equipado com uma saída para subwoofer de tipo RCA, sugerimos que não utilize estas entradas.
⑧ CONECTOR PARA ALIMENTAÇÃO ELÉCTRICA (excluindo-se a versão 120V do modelo ESW-8). Conecte o cabo de alimentação da tomada de corrente A/C a esta entrada. Sugerimos que conecte sempre seu subwoofer a um descarregador de sobretensões ou condicionador de linha. Recomendamos que não conecte o cabo de alimentação à tomada de corrente (com ou sem interruptor) de seu receptor pois isso poderia danificar seu subwoofer e seu receptor.

1 ↓ R400

ESW-C8

CONEXÃO DO SUBWOOFER ENERGY

Atenção: Antes de começar a efectuar as conexões, desligue todos os aparelhos. Nenhum componente do sistema deve estar conectado a uma fonte de alimentação eléctrica. Caso contrário, seu sistema poderá ser danificado.

MÉTODO 1 – RCA – ENTRADA DE SUBWOOFER PARA CINEMA EM CASA ("HOME THEATER") OU EFEITOS DE BAIXA FREQUÊNCIA (LFE)

1 Na parte traseira do receptor/pré-amplificador há um único terminal tipo RCA chamado "Subwoofer/Pre-Amp Out" (Saída para subwoofer/pré-amplificador). Conecte um único cabo RCA deste terminal ao terminal ⑥ ENTRADA DE LINHA/ENTRADA DE SUBWOOFER na parte traseira do subwoofer. Necessitará de um cabo RCA macho-a-macho ordinário.
2 Após ter conectado a única conexão 6 ENTRADA DE LINHA/ENTRADA DE SUBWOOFER, conecte o seu subwoofer ENERGY ^10 a uma tomada de corrente AC. Não utilize a tomada AC da parte traseira do seu receptor. Depois de conectar a unidade, coloque o interruptor principal na posição "ON".
3 Consulte a secção "Ajustes finais do sistema" abaixo.

MÉTODO 2 – RCA – ENTRADA DE LINHA PARA APLICAÇÕES ESTEREOFÓNICAS

1 Na parte traseira do receptor/pré-amplificador encontram-se conexões estereofónicas de tipo RCA (esquerda e direita) identificadas como "Left/Right Pre-Amp Outputs" (Saídas para pré-amplificador esquerda e direita). Conecte um par de cabos RCA destes conectores à entrada ⑥ ENTRADA DE LINHA/ENTRADA DE SUBWOOFER na parte traseira do subwoofer. Necessitará de um cabo RCA macho-a-macho ordinário.
2 Depois de conectar a entrada 6 ENTRADA DE LINHA/ENTRADA DE SUBWOOFER, conecte seu subwoofer ENERGY® a uma tomada de corrente AC. Não utilize a tomada AC da parte traseira de seu receptor. Depois de conectar a unidade, coloque o interruptor principal na posição "ON".
3 Consulte a secção "Ajustes finais do sistema", abaixo.

MÉTODO 3 – NÍVEL DO ALTO-FALANTE – PARA A REPRODUÇÃO DE MÚSICA

1 A outra maneira de conectar o subwoofer ao receptor é através de uma conexão com fio de alto-falantes. Para isto, conecte os fios de alto-falante das saídas frontais de alto-falante esquerda e direita do receptor às entradas ⑦ ENTRADA DE NÍVEL DO ALTO-FALANTE da parte traseira do subwoofer. É muito importante manter as polaridades, isto é, deve-se conectar os fios positivos aos terminais positivos e os fios negativos aos terminais negativos correspondentes. Caso isto não seja feito, o resultado será uma conexão defasada com uma quantidade de baixos muito pequena.
2 Após ter efectuado a conexão do 7 ENTRADA DE NÍVEL DO ALTO-FALANTE (fio de alto-falante) entre o receptor e o subwoofer, verifique se nenhum fio solto está a tocar o aparelho, o que poderia causar um curto-circuito e danificar seu equipamento. Conecte o subwoofer ENERGY ^® a uma fonte de alimentação eléctrica AC. Não utilize a tomada AC da parte traseira de seu receptor.
3 Consulte a secção "Ajustes finais do sistema" abaixo.

AJUSTES FINAIS DO SISTEMA

1 Após ter ligado o interruptor principal à corrente eléctrica e feito funcionar o alto-falante durante um período inicial, escolha a posição correcta do 5 MODO DE ALIMENTAÇÃO, isto é, "ON" ou "AUTO", dependendo do seu sistema. Na posição "AUTO", a unidade permanecerá em modo de autodetecção, isto é, ela liga-se automaticamente quando recebe um sinal de áudio; em seguida, desliga-se automaticamente após vários minutos sem receber um sinal. Na posição "ON", a unidade permanecerá sempre ligada. Caso planeje não usar o sistema durante um período prolongado, recomendamos desligar o subwoofer da fonte de alimentação AC.
2 Ajuste o ② NÍVEL DO VOLUME do subwoofer ENERGY para que o volume do subwoofer ajuste-se ao volume de todo o sistema. Isto permitirá uma transição suave entre as frequências altas e baixas do sistema.
3 Ajuste o ③ FILTRO DE PASSAGEM INFERIOR do subwoofer ENERGY® para que a faixa de frequências do subwoofer misture-se bem com a dos alto-falantes frontais. Colocar o X-Over baixo demais criaria uma defasagem entre a resposta de frequência dos alto-falantes frontais e a do subwoofer. Por outro lado, um ajuste alto demais criaria uma duplicação de determinadas frequências, o que resultaria num efeito "retumbante". Quando são usados pequenos alto-falantes tipo satélite, a frequência apropriada do X-Over deverá estar entre 90Hz e 150Hz; para os alto-falantes de estante, deverá estar entre 70Hz e 90Hz; e para os grandes alto-falantes de piso, deverá estar entre 40Hz e 70Hz.
4 Ajuste o 4 CONTROLO DE FASE de modo que o subwoofer integre-se totalmente aos outros componentes do sistema. Este controlo assegura que o subwoofer opere em fase com os outros componentes do sistema, pois um subwoofer defasado soará como se não pudesse reproduzir correctamente os baixos ou como se estivesse defasado. Este ajuste será determinado por sua posição de escuta, pelas características da sala de escuta e por sua interacção com o subwoofer ENERGY°. Diz-se que um alto-falante está defasado quando o cone do alto-falante move-se para dentro quando deveria mover-se para fora como os outros alto-falantes do sistema, o que resulta no cancelamento de determinadas frequências. O ajuste do controle de fase assegura que todos os alto-falantes mover-se-ão ao mesmo tempo na direcção correcta.
5 Talvez seja necessário repetir as etapas 2, 3 e 4 para fazer um ajuste final do sistema. É essencial que haja uma combinação adequada entre os alto-falantes e o subwoofer para que o sistema como um todo tenha um bom desempenho e proporcione uma boa reprodução sonora.

GARANTIA FORA DOS ESTADOS UNIDOS

Fora da América do Norte, a garantia pode variar de um país a outro por estar sujeita a legislações diferentes. Para conhecer com mais detalhes a GARANTIA LIMITADA oferecida em seu país, converse com seu revendedor local de produtos ENERGY ^20 .

GARANTIA PARA OS ESTADOS UNIDOS E O CANADÁ

Veja a garantia no verso. O nome
