BEDIENUNGSANLEITUNG ESW-C8 Energy

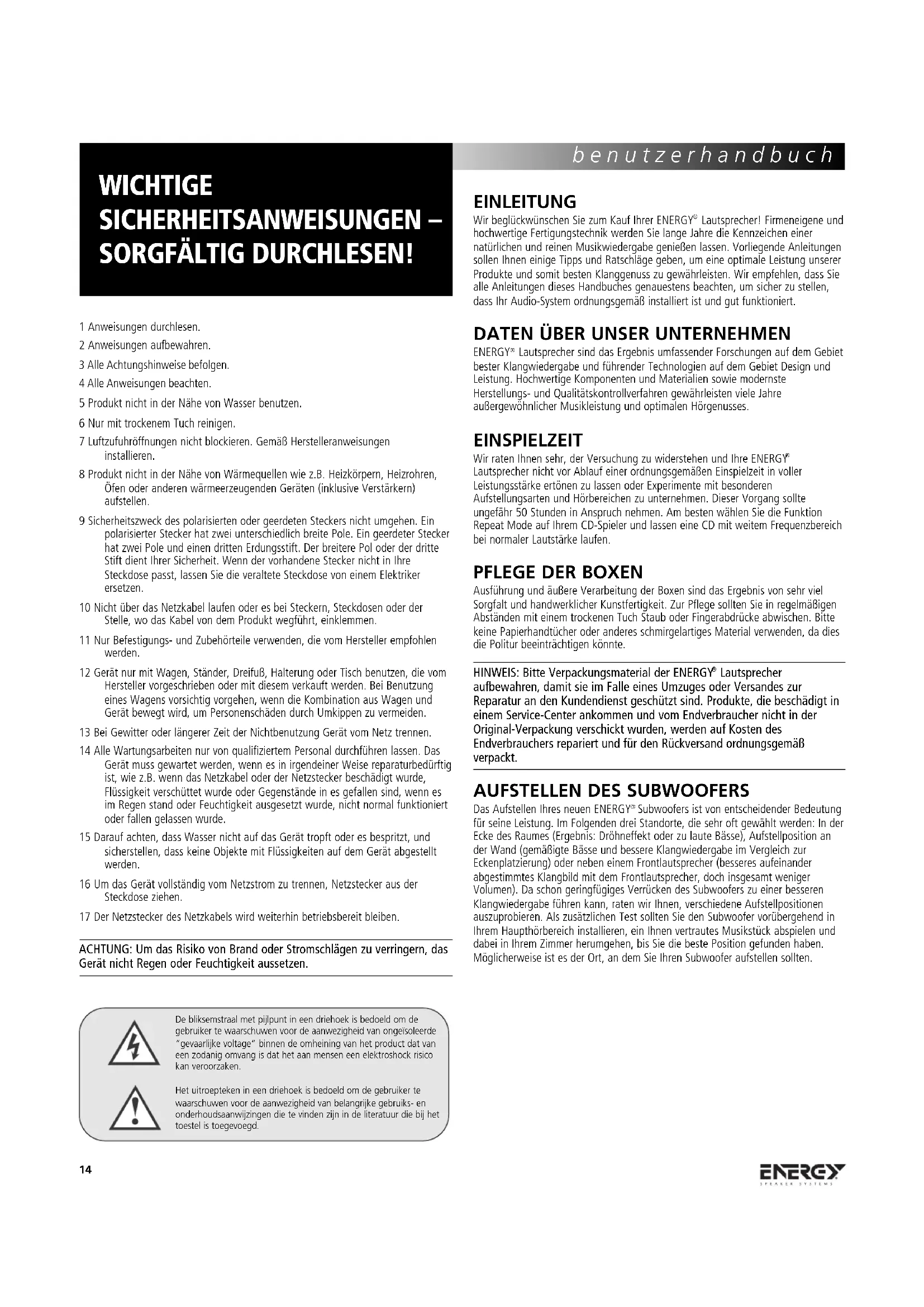

Consultare i dati relativi alla garanzia riportati a tergo. manuale per i proprietari 131 Anweisungen durchlesen. 2 Anweisungen aufbewahren. 3 Alle Achtungshinweise befolgen. 4 Alle Anweisungen beachten. 5 Produkt nicht in der Nähe von Wasser benutzen. 6 Nur mit trockenem Tuch reinigen. 7 Luftzufuhröffnungen nicht blockieren. Gemäß Herstelleranweisungen installieren. 8 Produkt nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Heizrohren, Öfen oder anderen wärmeerzeugenden Geräten (inklusive Verstärkern) aufstellen. 9 Sicherheitszweck des polarisierten oder geerdeten Steckers nicht umgehen. Ein polarisierter Stecker hat zwei unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen. 10 Nicht über das Netzkabel laufen oder es bei Steckern, Steckdosen oder der Stelle, wo das Kabel von dem Produkt wegführt, einklemmen. 11 Nur Befestigungs- und Zubehörteile verwenden, die vom Hersteller empfohlen werden. 12 Gerät nur mit Wagen, Ständer, Dreifuß, Halterung oder Tisch benutzen, die vom Hersteller vorgeschrieben oder mit diesem verkauft werden. Bei Benutzung eines Wagens vorsichtig vorgehen, wenn die Kombination aus Wagen und Gerät bewegt wird, um Personenschäden durch Umkippen zu vermeiden. 13 Bei Gewitter oder längerer Zeit der Nichtbenutzung Gerät vom Netz trennen. 14 Alle Wartungsarbeiten nur von qualifiziertem Personal durchführen lassen. Das Gerät muss gewartet werden, wenn es in irgendeiner Weise reparaturbedürftig ist, wie z.B. wenn das Netzkabel oder der Netzstecker beschädigt wurde, Flüssigkeit verschüttet wurde oder Gegenstände in es gefallen sind, wenn es im Regen stand oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder fallen gelassen wurde. 15 Darauf achten, dass Wasser nicht auf das Gerät tropft oder es bespritzt, und sicherstellen, dass keine Objekte mit Flüssigkeiten auf dem Gerät abgestellt werden. 16 Um das Gerät vollständig vom Netzstrom zu trennen, Netzstecker aus der Steckdose ziehen. 17 Der Netzstecker des Netzkabels wird weiterhin betriebsbereit bleiben. ACHTUNG: Um das Risiko von Brand oder Stromschlägen zu verringern, das Gerät nicht Regen oder Feuchtigkeit aussetzen. EINLEITUNG Wir beglückwünschen Sie zum Kauf Ihrer ENERGY

Lautsprecher! Firmeneigene und hochwertige Fertigungstechnik werden Sie lange Jahre die Kennzeichen einer natürlichen und reinen Musikwiedergabe genießen lassen. Vorliegende Anleitungen sollen Ihnen einige Tipps und Ratschläge geben, um eine optimale Leistung unserer Produkte und somit besten Klanggenuss zu gewährleisten. Wir empfehlen, dass Sie alle Anleitungen dieses Handbuches genauestens beachten, um sicher zu stellen, dass Ihr Audio-System ordnungsgemäß installiert ist und gut funktioniert.

DATEN ÜBER UNSER UNTERNEHMEN

Lautsprecher sind das Ergebnis umfassender Forschungen auf dem Gebiet bester Klangwiedergabe und führender Technologien auf dem Gebiet Design und Leistung. Hochwertige Komponenten und Materialien sowie modernste Herstellungs- und Qualitätskontrollverfahren gewährleisten viele Jahre außergewöhnlicher Musikleistung und optimalen Hörgenusses. EINSPIELZEIT Wir raten Ihnen sehr, der Versuchung zu widerstehen und Ihre ENERGY

Lautsprecher nicht vor Ablauf einer ordnungsgemäßen Einspielzeit in voller Leistungsstärke ertönen zu lassen oder Experimente mit besonderen Aufstellungsarten und Hörbereichen zu unternehmen. Dieser Vorgang sollte ungefähr 50 Stunden in Anspruch nehmen. Am besten wählen Sie die Funktion Repeat Mode auf Ihrem CD-Spieler und lassen eine CD mit weitem Frequenzbereich bei normaler Lautstärke laufen.

Ausführung und äußere Verarbeitung der Boxen sind das Ergebnis von sehr viel Sorgfalt und handwerklicher Kunstfertigkeit. Zur Pflege sollten Sie in regelmäßigen Abständen mit einem trockenen Tuch Staub oder Fingerabdrücke abwischen. Bitte keine Papierhandtücher oder anderes schmirgelartiges Material verwenden, da dies die Politur beeinträchtigen könnte. HINWEIS: Bitte Verpackungsmaterial der ENERGY

Lautsprecher aufbewahren, damit sie im Falle eines Umzuges oder Versandes zur Reparatur an den Kundendienst geschützt sind. Produkte, die beschädigt in einem Service-Center ankommen und vom Endverbraucher nicht in der Original-Verpackung verschickt wurden, werden auf Kosten des Endverbrauchers repariert und für den Rückversand ordnungsgemäß verpackt.

AUFSTELLEN DES SUBWOOFERS

Das Aufstellen Ihres neuen ENERGY

Subwoofers ist von entscheidender Bedeutung für seine Leistung. Im Folgenden drei Standorte, die sehr oft gewählt werden: In der Ecke des Raumes (Ergebnis: Dröhneffekt oder zu laute Bässe), Aufstellposition an der Wand (gemäßigte Bässe und bessere Klangwiedergabe im Vergleich zur Eckenplatzierung) oder neben einem Frontlautsprecher (besseres aufeinander abgestimmtes Klangbild mit dem Frontlautsprecher, doch insgesamt weniger Volumen). Da schon geringfügiges Verrücken des Subwoofers zu einer besseren Klangwiedergabe führen kann, raten wir Ihnen, verschiedene Aufstellpositionen auszuprobieren. Als zusätzlichen Test sollten Sie den Subwoofer vorübergehend in Ihrem Haupthörbereich installieren, ein Ihnen vertrautes Musikstück abspielen und dabei in Ihrem Zimmer herumgehen, bis Sie die beste Position gefunden haben. Möglicherweise ist es der Ort, an dem Sie Ihren Subwoofer aufstellen sollten. benutzerhandbuch WICHTIGE SICHERHEITSANWEISUNGEN – SORGFÄLTIG DURCHLESEN!

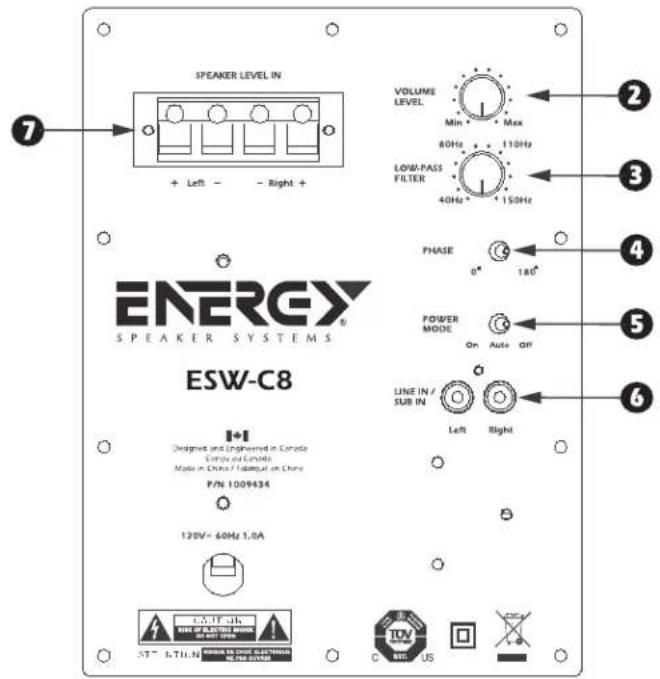

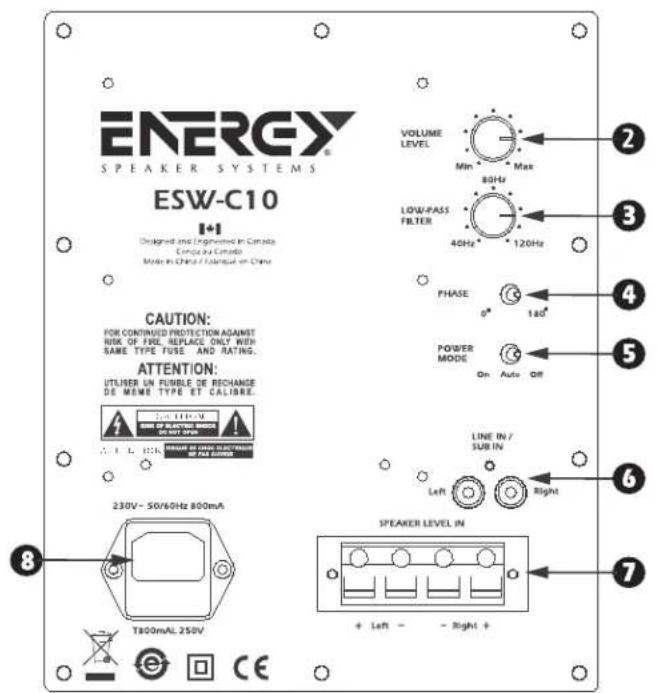

De bliksemstraal met pijlpunt in een driehoek is bedoeld om degebruiker te waarschuwen voor de aanwezigheid van ongeïsoleerde“gevaarlijke voltage” binnen de omheining van het product dat vaneen zodanig omvang is dat het aan mensen een elektroshock risicokan veroorzaken.Het uitroepteken in een driehoek is bedoeld om de gebruiker tewaarschuwen voor de aanwezigheid van belangrijke gebruiks- enonderhoudsaanwijzingen die te vinden zijn in de literatuur die bij hettoestel is toegevoegd.MERKMALE UND REGELUNGEN e STATUSANZEIGE – Die LED-Anzeige des vorderen Bedienfeldes leuchtet blau auf, wenn der Subwoofer in Betrieb ist. Ist das Gerät im automatischen Betriebsmodus und empfängt kein Signal, leuchtet die Anzeige nicht auf. r PEGELREGLER – Mit diesem Schalter kann die Lautstärke des Subwoofers eingestellt werden. Die Lautstärke sollte so gewählt werden, dass die Klangleistung des Subwoofers und die der übrigen Komponenten der Audioanlage aufeinander abgestimmt sind. t TIEFPASSFILTER – Dieser Regler erlaubt das Einstellen des Tiefpassfilters. Die Einstellung ist stufenlos wählbar von 40 Hz bis 150 Hz (ESW-8) oder 40 Hz bis 120 Hz (ESW-10). Mit dem Regler wird die höchste Wiedergabefrequenz des Subwoofers bestimmt. u PHASENREGLER – Dieser Regler erlaubt das stufenlose Einstellen (0° bis 180°) der Phasen des Subwoofers in Beziehung zu den anderen Lautsprechern der Audioanlage. i NETZSCHALTER – Der Netzschalter kann auf ON (EIN), OFF (AUS) oder AUTO gesetzt werden. In der Stellung AUS schaltet sich der Subwoofer nicht ein. In der Stellung EIN bleibt er andauernd eingeschaltet. In der Stellung Auto schaltet er sich bei Empfang eines Musiksignals ein und einige Minuten später automatisch aus, wenn das Signal nicht mehr vorliegt. o LINE IN/SUB IN – Diese Eingänge sind Cinch-LFE-/Stereo- oder Mono- Eingänge. Wenn Sie Ihren Subwoofer an einen Vorverstärker/Prozessor mit LFE- oder Vorverstärkerausgang für Subwoofers anschließen, verbinden Sie mit einem Cinchkabel Ihren Vorverstärker/Prozessor und den linken/LFE Eingang. Wenn Sie Ihren Subwoofer an einen Stereo-Vorverstärker bzw. -Prozessor wie in einer Stereoanlage anschließen, verbinden Sie mit einem Stereo-Cinchkabel Ihren Stereo-Vorverstärker/-Prozessor sowohl den linken/LFE als auch den rechten Eingang. p SPEAKER LEVEL IN – Diese Anschlüsse sind als 5-Wege-Apparateklemmen ausgeführt. Die Hochpegeleingänge sind für die Benutzung mit Receivern oder Verstärkern ohne Cinch-Subwooferausgänge vorgesehen. Ist Ihr Receiver mit einem Cinch-Subwooferausgang ausgerüstet, sollten diese Eingänge nicht in Anspruch genommen werden. a NETZKABELANSCHLUSS (Ausgeschlossen ist die 120 V Ausführung des ESW- 8). Schließen Sie das Netzkabel, das von der Steckdose wegführt, an diesen Eingang an. Wir empfehlen ausdrücklich, Ihren Subwoofer an eine Steckdosenleiste mit Überspannungsschutz oder einen Spannungsregler anzuschließen. Netzkabel nicht an den eingeschalteten oder nicht eingeschalteten Anschluss Ihres Receivers anschließen, da dies Ihren Subwoofer und Ihren Receiver beschädigen könnte. benutzerhandbuch

ESW-C8 ESW-C10benutzerhandbuch

ANSCHLUSS DES ENERGY SUBWOOFERS

VORSICHT: Audioanlage ganz ausschalten, bevor der Subwoofer angeschlossen wird. Insbesondere darauf achten, dass keine elektronische Komponente an das Netz angeschlossen ist. Nichtbefolgen kann eventuell Schaden für Ihre Anlage nach sich ziehen. METHODE 1 – CINCHANSCHLUSS – SUB IN FÜR HEIMKINO ODER LFE-ANWENDUNGEN 1 Auf der Rückseite Ihres Receivers/Vorverstärkes sollte sich eine Cinch-Buchsemit der Bezeichnung „Subwoofer/Pre-Amp Out“ (Subwoofer-/Vorverstärkerausgang) befinden. Benutzen Sie ein Cinchkabel, um dieseBuchse mit dem o LINE IN/SUB IN-Anschluss auf der Rückseite des Subwoofers zu verbinden. Hierzu brauchen Sie ein normales Cinchkabel,Cinchstecker auf Cinchstecker.2 Nachdem Sie den o LINE IN/SUB IN-Anschluss hergestellt haben, schließen Sie den ENERGY Subwoofer direkt an das Netz an. Benutzen Sie somit nichtden Netzanschluss auf der Rückseite Ihres Receivers. Nachdem Sie das Gerätans Netz angeschlossen haben, stellen Sie den Hauptstromschalter auf Ein.3 Siehe Endgültige Einstellungen weiter unten.

METHODE 2 – CINCHANSCHLUSS – LINE IN FÜR

STEREOANWENDUNGEN 1 Auf der Rückseite Ihres Receivers/Vorverstärkers sollten sich eine linke undrechte Cinch-Stereobuchse mit der Aufschrift “Left and Right Pre-AmpOutputs“ (Linker und rechter Vorverstärkerausgang) befinden. Benutzen Sie einCinchkabel, um diese Buchsen mit dem o LINE IN/SUB IN-Anschluss auf der Rückseite des Subwoofers zu verbinden. Hierzu brauchen Sie ein normalesCinchkabel, Cinchstecker auf Cinchstecker.2 Nachdem Sie den o LINE IN/SUB IN-Anschluss hergestellt haben, schließen Sie den ENERGY Subwoofer direkt an das Netz an. Benutzen Sie somit nichtden Netzanschluss auf der Rückseite Ihres Receivers. Nachdem Sie das Gerätans Netz angeschlossen haben, stellen Sie den Hauptstromschalter auf Ein.3 Siehe Endgültige Einstellungen weiter unten.

METHODE 3 – SPEAKER LEVEL-ANSCHLUSS – FÜR

MUSIKANWENDUNGEN 1 Bei der anderen Anschlussmethode des Subwoofers an Ihren Receiververbinden Sie die Lautsprecherkabel der linken und rechtenFrontlautsprecherausgänge des Receivers mit den linken und rechten SPEAKER LEVEL IN-Anschlüssen auf der Rückseite des Subwoofers. Dabeimüssen Sie unbedingt die richtigen Polaritäten beachten: Positiver Pol anpositiven und negativer Pol an negativen Anschluss. Nichtbeachten derPolaritäten führt zu einer Verbindung, die nicht in Phase verkabelt ist, undsomit zu einem bedeutenden Klangverlust der Bässe.2 Nachdem Sie per Lautsprecherkabel den p SPEAKER LEVEL IN-Anschluss zwischen Receiver und Subwoofer hergestellt haben, sollten Sie sicher stellen,dass sich keine ausfransenden Drähtchen berühren, da dies zu Kurzschlüssenführen und die elektronischen Komponenten beschädigen könnte. Danachschließen Sie den ENERGY Subwoofer direkt an das Netz an. Benutzen Siesomit nicht den Netzanschluss auf der Rückseite Ihres Receivers.3 Siehe Endgültige Einstellungen weiter unten.

ENDGÜLTIGE EINSTELLUNGEN

1 Nach Einschalten des Hauptstromschalters und nach Ablauf der Einspielzeitwählen Sie die korrekte Stellung des i STROMMODUSSCHALTERS, d.h. Ein oder Auto je nach Anlage. In der Stellung „Auto“ bleibt das Gerät in einemautomatischen Bereitschaftsmodus: Empfängt es ein Musiksignal, schaltet essich ein, bei Ausbleiben des Signals nach einigen Minuten wieder aus. In derStellung „Ein“ hingegen bleibt der Lautsprecher immer eingeschaltet. Beilängerer Nichtbenutzung empfehlen wir Ihnen, das Gerät vom Netzabzunehmen.2 Steuern Sie den r PEGELREGLER des ENERGY

Subwoofers so aus, dassseine Lautstärke zu der der Gesamtanlage passt. Dies gewährleistet einensanften Übergang der tiefen auf die hohen Frequenzen.3 3 Steuern Sie den t TIEFPASSFILTER des ENERGY
