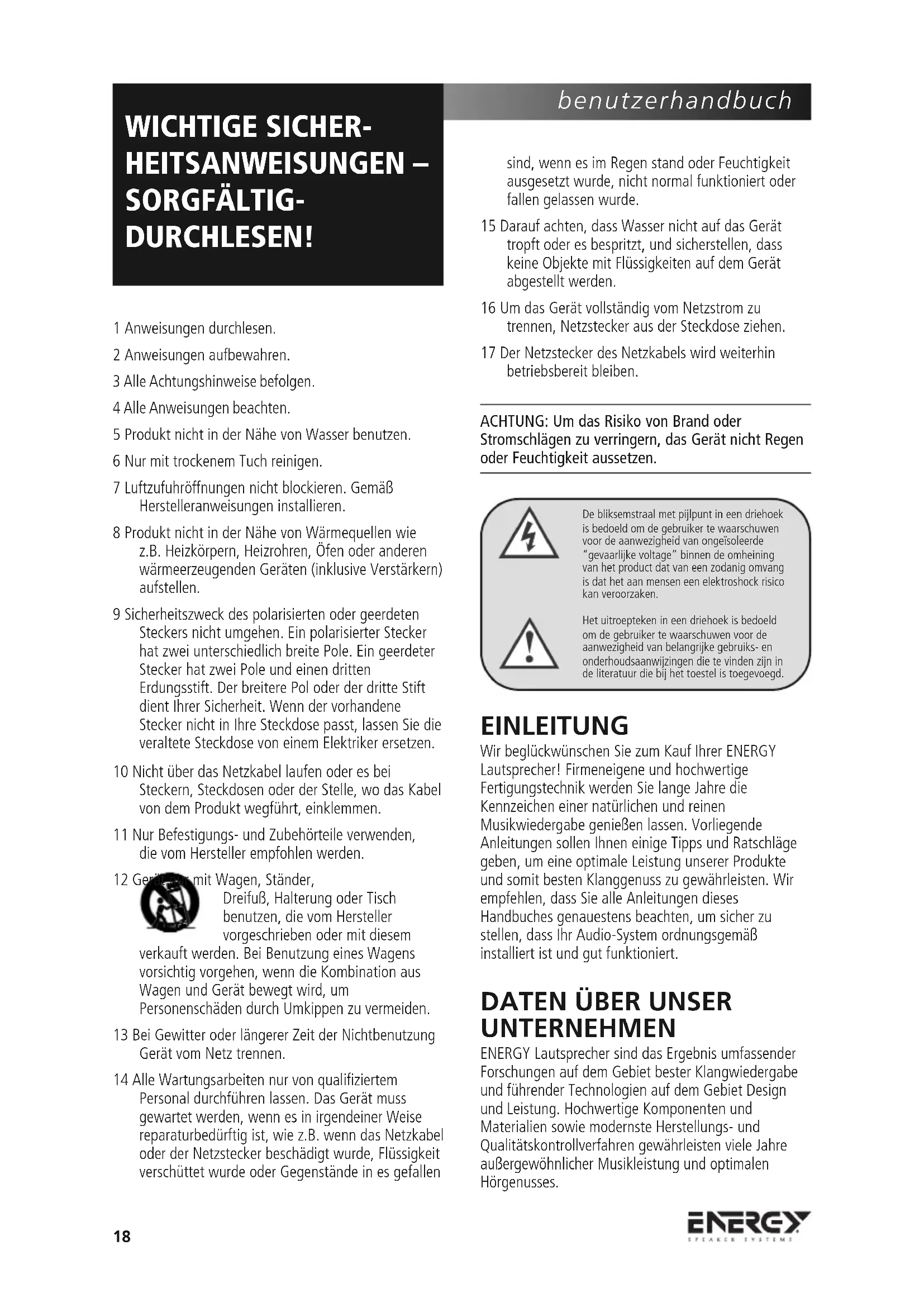

UNTERNEHMEN ENERGY Lautsprecher sind das Ergebnis umfassender Forschungen auf dem Gebiet bester Klangwiedergabe und führender Technologien auf dem Gebiet Design und Leistung. Hochwertige Komponenten und Materialien sowie modernste Herstellungs- und Qualitätskontrollverfahren gewährleisten viele Jahre außergewöhnlicher Musikleistung und optimalen Hörgenusses. WICHTIGE SICHER- HEITSANWEISUNGEN – SORGFÄLTIG- DURCHLESEN!

Ausführung und äußere Verarbeitung der Boxen sind das Ergebnis von sehr viel Sorgfalt und handwerklicher Kunstfertigkeit. Zur Pflege sollten Sie in regelmäßigen Abständen mit einem trockenen Tuch Staub oder Fingerabdrücke abwischen. Bitte keine Papierhandtücher oder anderes schmirgelartiges Material verwenden, da dies die Politur beeinträchtigen könnte. HINWEIS: Bitte Verpackungsmaterial der ENERGY Lautsprecher aufbewahren, damit sie im Falle eines Umzuges oder Versandes zur Reparatur an den Kundendienst geschützt sind. Produkte, die beschädigt in einem Service-Center ankommen und vom Endverbraucher nicht in der Original- Verpackung verschickt wurden, werden auf Kosten des Endverbrauchers repariert und für den Rückversand ordnungsgemäß verpackt. AUFSTELLEN DES SUBWOOFERS Das Aufstellen Ihres neuen ENERGY Subwoofers ist von entscheidender Bedeutung für seine Leistung. Im Folgenden drei Standorte, die sehr oft gewählt werden: In der Ecke des Raumes (Ergebnis: Dröhneffekt oder zu laute Bässe), Aufstellposition an der Wand (gemäßigte Bässe und bessere Klangwiedergabe im Vergleich zur Eckenplatzierung) oder neben einem Frontlautsprecher (besseres aufeinander abgestimmtes Klangbild mit dem Frontlautsprecher, doch insgesamt weniger Volumen). Da schon geringfügiges Verrücken des Subwoofers zu einer besseren Klangwiedergabe führen kann, raten wir Ihnen, verschiedene Aufstellpositionen auszuprobieren. Als zusätzlichen Test sollten Sie den Subwoofer vorübergehend in Ihrem Haupthörbereich installieren, ein Ihnen vertrautes Musikstück abspielen und dabei in Ihrem Zimmer herumgehen, bis Sie die beste Position gefunden haben. Möglicherweise ist es der Ort, an dem Sie Ihren Subwoofer aufstellen sollten. MERKMALE UND REGELUNGEN e NETZSCHALTER – Der Netzschalter kann auf ON (EIN) oder AUTO gesetzt werden. In der Stellung EIN bleibt er andauernd eingeschaltet. In der Stellung Auto schaltet er sich bei Empfang eines Musiksignals ein und einige Minuten später automatisch aus, wenn das Signal nicht mehr vorliegt. r PEGELREGLER – Mit diesem Schalter kann die Lautstärke des Subwoofers eingestellt werden. Die Lautstärke sollte so gewählt werden, dass die Klangleistung des Subwoofers und die der übrigen Komponenten der Audioanlage aufeinander abgestimmt sind. t PHASENREGLER – Dieser Regler erlaubt das stufenlose Einstellen (0° bis +360°) der Phasen des Subwoofers in Beziehung zu den anderen Lautsprechern der Audioanlage. u TIEFPASSFILTER – Dieser Regler erlaubt das Einstellen des Tiefpassfilters. Die Einstellung ist stufenlos wählbar von 50 Hz bis 200 Hz. Mit dem Regler wird die höchste Wiedergabefrequenz des Subwoofers bestimmt. Bei der Verwendung eines externen Filters (in Ihrem Heimkino-Empfänger) kann der interne Filter durch rechts Drehen des Knopfes bis zum Anschlag überbrückt werden. i LINE IN/SUB IN – Diese Eingänge sind Cinch-LFE- /Stereo- oder Mono-Eingänge. Wenn Sie Ihren Subwoofer an einen Vorverstärker/Prozessor mit LFE- oder Vorverstärkerausgang für Subwoofers anschließen, verbinden Sie mit einem Cinchkabel Ihren Vorverstärker/Prozessor und den linken/LFE Eingang. Wenn Sie Ihren Subwoofer an einen Stereo-Vorverstärker bzw. o WA-ANSCHLUSS – Für zukünftige Anwendungen. p NETZKABELANSCHLUSS – Schließen Sie das Netzkabel, das von der Steckdose wegführt, an diesen Eingang an. Wir empfehlen ausdrücklich, Ihren Subwoofer an eine Steckdosenleiste mit Überspannungsschutz oder einen Spannungsregler anzuschließen. Netzkabel nicht an den eingeschalteten oder nicht eingeschalteten Anschluss Ihres Receivers anschließen, da dies Ihren Subwoofer und Ihren Receiver beschädigen könnte. 19benutzerhandbuch a AC-HAUPTANSCHLÜSSE – Schalten Sie die Hauptstromzufuhr mit den AC-HAUPTANSCHLÜSSEN an/aus. s STATUSANZEIGE – Die LED an der Steuerung des Verstärkers leuchtet blau, sobald der Subwoofer funktioniert. Ist das Gerät im automatischen Betriebsmodus und empfängt kein Signal, leuchtet die Anzeige nicht auf.

ANSCHLUSS DES ENERGY

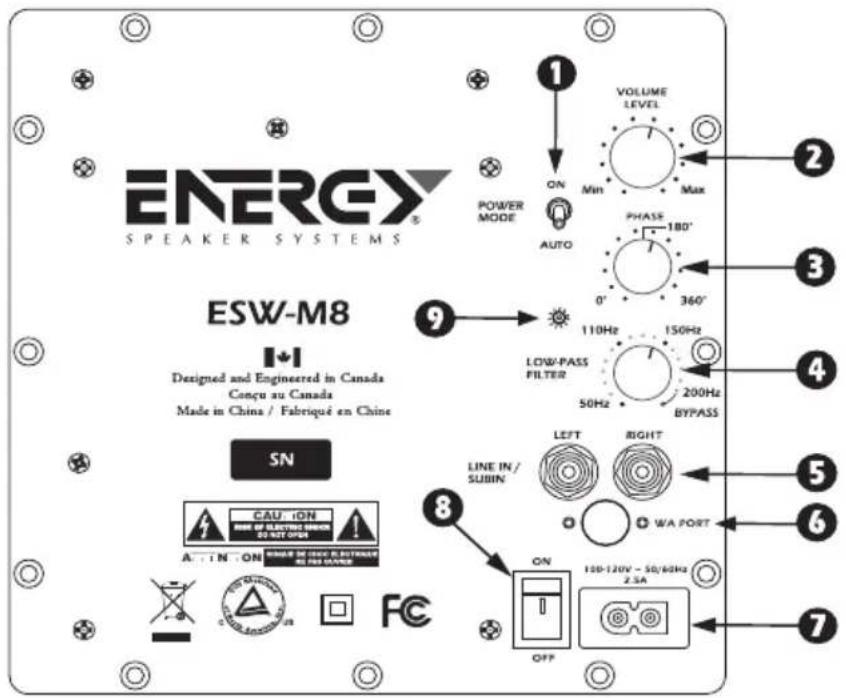

SUBWOOFERS VORSICHT: Audioanlage ganz ausschalten, bevor der Subwoofer angeschlossen wird. Insbesondere darauf achten, dass keine elektronische Komponente an das Netz angeschlossen ist. Nichtbefolgen kann eventuell Schaden für Ihre Anlage nach sich ziehen. METHODE 1 – CINCHANSCHLUSS – SUB IN FÜR HEIMKINO ODER LFE- ANWENDUNGEN 1 Auf der Rückseite Ihres Receivers/Vorverstärkes sollte sich eine Cinch-Buchse mit der Bezeichnung „Subwoofer/Pre-Amp Out“ (Subwoofer- /Vorverstärkerausgang) befinden. Benutzen Sie ein Cinchkabel, um diese Buchse mit dem i LINE IN/SUB IN-Anschluss auf der Rückseite des Subwoofers zu verbinden. Hierzu brauchen Sie ein normales Cinchkabel, Cinchstecker auf Cinchstecker. 2 Nachdem Sie den i LINE IN/SUB IN-Anschluss hergestellt haben, schließen Sie den ENERGY Subwoofer direkt an das Netz an. Benutzen Sie somit nicht den Netzanschluss auf der Rückseite Ihres Receivers. Nachdem Sie das Gerät ans Netz angeschlossen haben, stellen Sie den Hauptstromschalter auf Ein. 3 Siehe Endgültige Einstellungen weiter unten. 20benutzerhandbuch ENDGÜLTIGE EINSTELLUNGEN 1 Nach Einschalten des Hauptstromschalters und nach Ablauf der Einspielzeit wählen Sie die korrekte Stellung des e STROMMODUSSCHALTERS, d.h. Ein oder Auto je nach Anlage. In der Stellung „Auto“ bleibt das Gerät in einem automatischen Bereitschaftsmodus: Empfängt es ein Musiksignal, schaltet es sich ein, bei Ausbleiben des Signals nach einigen Minuten wieder aus. In der Stellung „Ein“ hingegen bleibt der Lautsprecher immer eingeschaltet. Bei längerer Nichtbenutzung empfehlen wir Ihnen, das Gerät vom Netz abzunehmen. 2 Steuern Sie den r PEGELREGLER des ENERGY Subwoofers so aus, dass seine Lautstärke zu der der Gesamtanlage passt. Dies gewährleistet einen sanften Übergang der tiefen auf die hohen Frequenzen. 3 3 Steuern Sie den u TIEFPASSFILTER des ENERGY Subwoofers so aus, dass der Frequenzbereich des Subwoofers gut auf den der Frontlautsprecher abgestimmt ist. Eine zu niedrige Trennfrequenz erzeugt eine Lücke zwischen dem Frequenzgang der Frontlautsprecher und dem des Subwoofers, eine zu hohe hat eine Verdoppelung bestimmter Frequenzen zur Folge und führt zu dem bekannten Dröhneffekt. Bei kleinen Satellitenlautsprechern sollte die Trennfrequenz zwischen 90Hz und 120Hz, bei Regallautsprechern zwischen 70Hz und 90Hz und bei großen Standlautsprechern zwischen 40Hz und 70Hz liegen. Die Überbrückungseinstellung sollte verwendet werden, wenn der Empfänger an eine Basssteuerung (wie z.B. in einem digitalen Surround-Sound-Kinosystem) angeschlossen wird. Dieser Anschluss überbrückt die Verbindung an den ENERGY Subwoofer und ermöglicht somit die Steuerung über den Empfänger. Steuern Sie den t PHASENREGLER so aus, dass der Subwoofer vollständig in die restlichen Komponenten Ihrer Anlage integriert ist. Dies stellt sicher, dass der Subwoofer phasengleich mit den übrigen Lautsprechern abstrahlt, da ein phasenversetzter Subwoofer entweder so klingt, als ob er nicht genügend Bassvolumen hat oder zeitlich nachhinkt. Die genaue Einstellung hängt von der Hörposition, den Besonderheiten des Hörbereiches und dessen Wechselwirkungen mit dem ENERGY Subwoofer ab. Bei einem phasenversetzten Lautsprecher wandern die Schwingungen des Lautsprecherkonus nach innen statt nach außen. Dasselbe Phänomen tritt auch bei den anderen Boxen der Anlage auf, mit dem Ergebnis, dass bestimmte Frequenzen nicht abgestrahlt werden. Ein genaues Einstellen des Phasenreglers stellt denn auch sicher, dass die Schwingungen aller Lautsprecher gleichzeitig in die richtige Richtung wandern. 5 Um eine Feineinstellung Ihrer Anlage vorzunehmen, müssen Sie möglicherweise die Schritte 2, 3 und 4 wiederholen. Korrektes Abstimmen von Lautsprechern und Subwoofer ist somit von kritischer Bedeutung für die Gesamtklangleistung Ihrer Anlage. GARANTIE AUSSERHALB
