ESW-M6 - сабвуфер Energy - Бесплатное руководство пользователя

Тип продукта	Сабвуфер
Бренд	Energy
Модель	ESW-M6
Питание от сети	120 В ~ 50/60 Гц, 2.3 А
Потребляемая мощность	Примерно 276 Вт макс.
Режим питания	On (постоянное включение) / Auto (автоматическое отключение в режим ожидания)
Регулятор громкости	Плавная регулировка от Min до Max
Регулятор фазы	0° до 360° (плавная регулировка)
Фильтр низких частот	50 Гц до 200 Гц (регулируемый) + положение Bypass (обход)
Аудиовходы	1 x RCA LFE / Sub In (моно/стерео)
Порт WA	Для будущего использования
Индикатор состояния	Синий светодиод (горит при работе, гаснет в режиме ожидания)
Выключатель питания	Сеть Вкл/Выкл
Вилка питания	Поляризованная (предотвращение неправильного включения)
Тип колонки	Активная (со встроенным усилителем)
Период прогрева	Примерно 50 часов на среднем уровне
Уход и чистка	Протирать мягкой сухой тканью. Избегать абразивных средств.
Меры предосторожности	Не подвергать воздействию воды или влаги; не закрывать вентиляционные отверстия; отключать от сети во время грозы или длительного неиспользования.
Ремонт	Доверять только квалифицированному технику.
Гарантия на колонку	5 лет (детали и работа)
Гарантия на усилитель	3 года (детали и работа)
Послепродажное обслуживание	Свяжитесь с авторизованным дилером или Energy Speaker Systems (1-866-441-8208)
Страна производства	Разработано в Канаде, произведено в Китае

Часто задаваемые вопросы - ESW-M6 Energy

Как подключить сабвуфер Energy ESW-M6?

Выключите все устройства. Подключите выход Subwoofer/Pre-Amp Out вашего ресивера к входу LINE IN/SUB IN сабвуфера с помощью RCA-кабеля. Затем подключите шнур питания к розетке и включите сабвуфер.

Какие режимы питания доступны?

Переключатель POWER MODE имеет два положения: On (сабвуфер постоянно включен) и Auto (автоматически включается при поступлении сигнала и переходит в режим ожидания через несколько минут без сигнала).

Как отрегулировать громкость сабвуфера?

Используйте регулятор VOLUME LEVEL на передней панели. Настройте его так, чтобы уровень басов гармонировал с основными колонками, избегая как избытка, так и недостатка низких частот.

Для чего нужен регулятор фазы?

Регулятор PHASE (0° до 360°) позволяет согласовать по времени движение диффузора сабвуфера с другими колонками. Неправильная настройка может привести к подавлению некоторых низких частот. Вращайте ручку, пока не получите ровное и точное звучание басов.

Как настроить фильтр низких частот?

Регулятор LOW PASS (50-200 Гц) определяет максимальную частоту, воспроизводимую сабвуфером. Для небольших колонок установите 90-120 Гц; для полочных - 70-90 Гц; для напольных - 40-70 Гц. Если ваш ресивер управляет басами, используйте положение Bypass.

Что означает синий индикатор на сабвуфере?

Индикатор STATUS LED горит синим, когда сабвуфер работает. В режиме Auto он гаснет в режиме ожидания и загорается при поступлении сигнала.

Где разместить сабвуфер для лучшего звука?

Обычные места: в углу (более мощный, но иногда гулкий звук), у стены (сбалансированный) или рядом с фронтальной колонкой (хорошее звучание, но менее динамично). Для точной настройки временно поместите сабвуфер в место прослушивания, затем перемещайтесь по комнате, чтобы найти место с наиболее ровными басами.

Как ухаживать за сабвуфером?

Регулярно протирайте корпус мягкой сухой тканью. Не используйте абразивные средства или бумажные полотенца. Избегайте попадания воды, влаги и воздействия источников тепла.

Что делать в случае технической неисправности?

Если сабвуфер работает неправильно, сначала проверьте подключения и настройки. Если проблема не устранена, отключите устройство от сети и обратитесь к квалифицированному технику или в сервисную службу Energy по телефону 1-866-441-8208. Никогда не открывайте корпус самостоятельно.

Какая гарантия на сабвуфер Energy ESW-M6?

Гарантия составляет 5 лет на колонку и 3 года на усилитель с даты покупки у авторизованного дилера. Она покрывает дефекты материалов и изготовления, но не повреждения в результате неправильного использования или несанкционированного ремонта. Сохраняйте доказательство покупки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ESW-M6 Energy

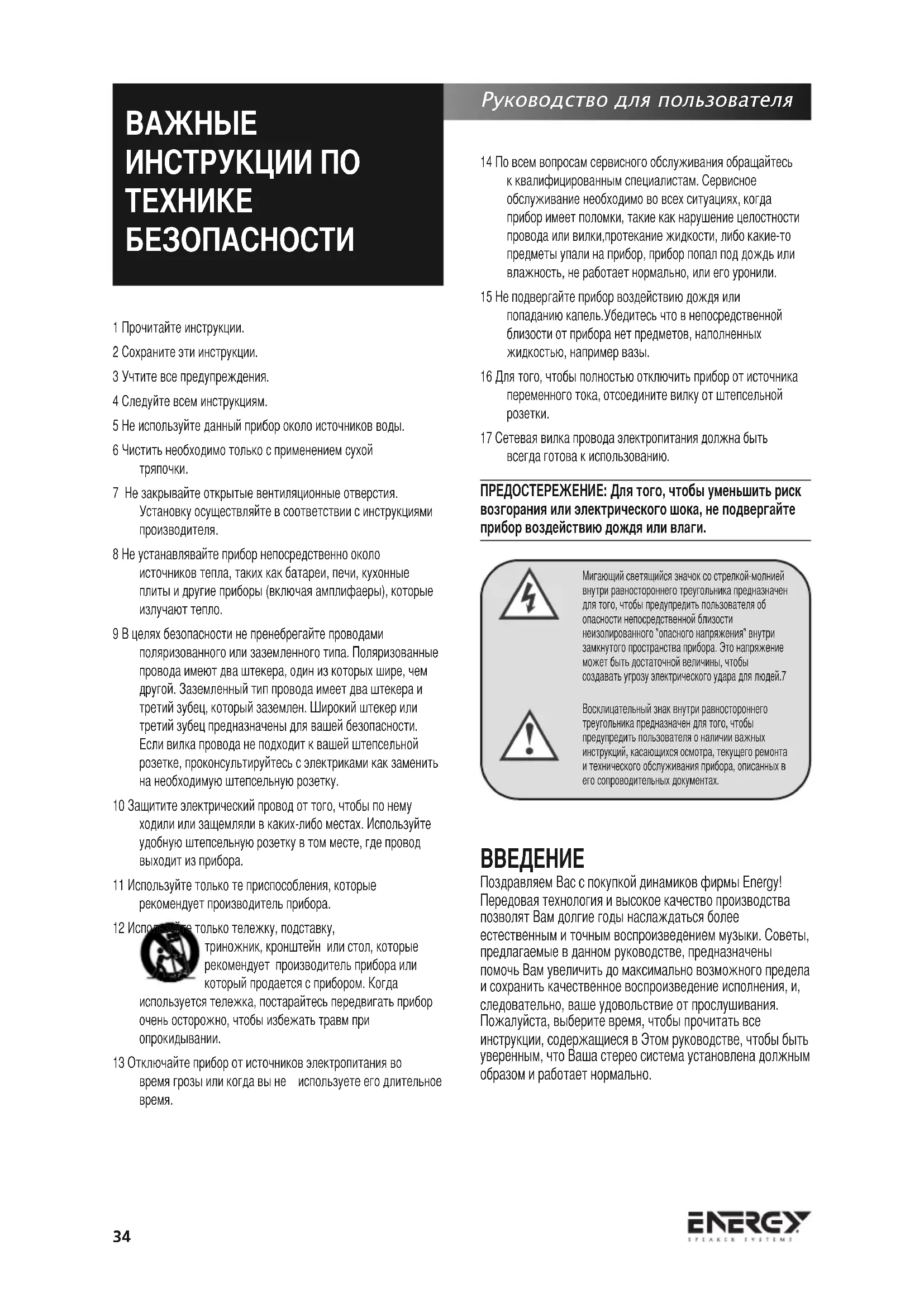

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1 Прочитайте инструкции.
2 Сохраните эти инструкции.
3 Учтите все предупреждения.
4 Следуйте всем инструкциям.
5 Не используйте данный прибор около источников воды.
6 Чистить необходимо только с применением сухой тряпочки.
7 Не закрывайте открытые вентиляционные отверстия. Установку осуществляйте в соответствии с инструкциями производителя.
8 Не устанавлявайте прибор непосредственно около источников тепла, таких как батареи, печи, кухонные плиты и другие приборы (включая амплифаеры), которые излучают тепло.
9 В целях безопасности не пренебрегайте проводами поляризованного или заземленного типа. Поляризованные провода имеют два штекера, один из которых шире, чем другой. Заземленный тип провода имеет два штекера и третий зубец, который заземлен. Широкий штекер или третий зубец предназначены для вашей безопасности. Если вилка провода не подходит к вашей штепсельной розетке, проконсультируйтесь с электриками как заменить на необходимую штепсельную розетку.
10 Защитите электрический провод от того, чтобы по нему ходили или защемляли в каких-либо местах. Используйте удобную штепсельную розетку в том месте, где провод выходит из прибора.
11 Используйте только те приспособления, которые рекомендует производитель прибора.
12 Используйте только тележку, подставку,
триножник, кронштейн или стол, которые рекомендует производитель прибора или который продается с прибором. Когда
используется тележка, постарайтесь передвигать прибор очень осторожно, чтобы избежать травм при опрокидывании.
13 Отключайте прибор от источников электропитания во время грозы или когда вы не используете его длительное время.

Руководство для пользователя

14 По всем вопросам сервисного обслуживания обращайтесь к квалифицированным специалистам. Сервисное обслуживание необходимо во всех ситуациях, когда прибор имеет поломки, такие как нарушение целостности провода или вилки, протекание жидкости, либо какие-то предметы упали на прибор, прибор попал под дождь или влажность, не работает нормально, или его уронили.
15 Не подвергайте прибор воздействию дождя или попаданию капель. Убедитесь что в непосредственной близости от прибора нет предметов, наполненных жидкостью, например вазы.
16 Для того, чтобы полностью отключить прибор от источника переменного тока, отсоедините вилку от штепсельной розетки.
17 Сетевая вилка провода электропитания должна быть всегда готова к использованию.

ПРЕДОСТЕРЕЖЕНИЕ: Для того, чтобы уменьшить риск возгорания или электрического шока, не подвергайте прибор воздействию дождя или влаги.

Мигающий светящийся значок со стрелкой-молнией внутри равностороннего треугольника предназначен для того, чтобы предупредить пользователя об опасности непосредственной близости неизолированного "опасного напряжения" внутри замкнутого пространства прибора. Это напряжение может быть достаточной величины, чтобы создавать угрозу электрического удара для людей.7

Восклицательный знак внутри равностороннего треугольника предназначен для того, чтобы предупредить пользователя о наличии важных инструкций, касающихся осмотра, текущего ремонта и технического обслуживания прибора, описанных в его сопроводительных документах.

ВВЕДЕНИЕ

Поздравляем Вас с покупкой динамиков фирмы Energy! Передовая технология и высокое качество производства позволяет Вам долгие годы наслаждаться более естественным и точным воспроизведением музыки. Советы, предлагаемые в данном руководстве, предназначены помочь Вам увеличить до максимально возможного предела и сохранить качественное воспроизведение исполнения, и, следовательно, ваше удовольствие от прослушивания. Пожалуйста, выберите время, чтобы прочитать все инструкции, содержащиеся в Этом руководстве, чтобы быть уверенным, что Ваша стерео система установлена должным образом и работает нормально.

ДАННЫЕ О КОМПАНИИ

Динамики ENERGY являются результатом огромной исследовательской работы в области точного аккустического воспроизведения и занимают лидирующую позицию по дизайну динамиков и репродукции звука. Самые прекрасные компоненты и материалы совместно со сложным производством и процедурой контроля качества обеспечивают его долгосрочную, надежную работу и удовольствие от прослушивания.

ПЕРИОД РАЗРУШЕНИЯ

Мы настойчиво советуем Вам не поддаваться искушению играться со всеми возможностями динамиков фирмы Energy или экспериментировать с их опасным расположением, так как динамики могут быть повреждены. Данный разрушительный процесс может произойти в течении примерно 50 часов. Этого можно легко достичь, если на плеере компакт диска установить режим повторения, когда CD проигрывается с широкой динамической амплитудой на нормальных уровнях прослушивания.

УХОД ЗА КОРПУСОМ

Самая тщательная и мастерская отделка были осуществлены в процессе создания корпуса динамика. Время от времени осторожно протирайте корпус мягкой сухой тканью, чтобы удалить пыль и грязь. Не используйте бумажные полотенца или другие шершавые материалы, так как Это может повредить отделку корпуса.

ПРИМЕЧАНИЕ: Пожалуйста, сохраните картонную упаковку и упаковочные материалы для изделий фирмы Energy, чтобы защитить Этот продукт в случае необходимости отправки в центр сервиса для ремонта. Изделие, которое получило повреждение при доставке в центр сервиса, если оно не было упаковано в оригинальную упаковку, будет отремонтировано, восстановлено и правильно упаковано для обратной доставки, за счет владельца изделия.

РАСПОЛОЖЕНИЕ САБВУФЕРА

Расположение вашего нового сабвуфера фирмы Energy является очень важным для звукового воспроизведения. Существует три наиболее типичных типа размещения сабвуферов: в углу комнаты (результатом может быть появление грохочущих звуков или их чрезмерно низкая частотность), расположение вдоль стены, но не в углу (умеренное воспроизведение басов с повышенной точностью воспроизведения при расположении около угла), или установка рядом с передним динамиком установка рядом с передним динамиком (создание лучшего сочетания с передним динамиком, принося в жертву всеобъемлющий звук). Экспериментирование с размещением сабвуфера высоко поощряется, так как незначительное регулирование в процессе монтажа может привести к огромным выгодам в

воспроизведении звука. При дальнейшем тестировании расположения сабвуфера, установите сабвуфер временно в вашей главной позиции прослушивания и в процессе проигрывания известной музыки, походите по комнате прослушивания до тех пор пока вы не найдете наилучшую позицию восприятия звука. Именно в этом месте необходимо монтировать сабвуфер.

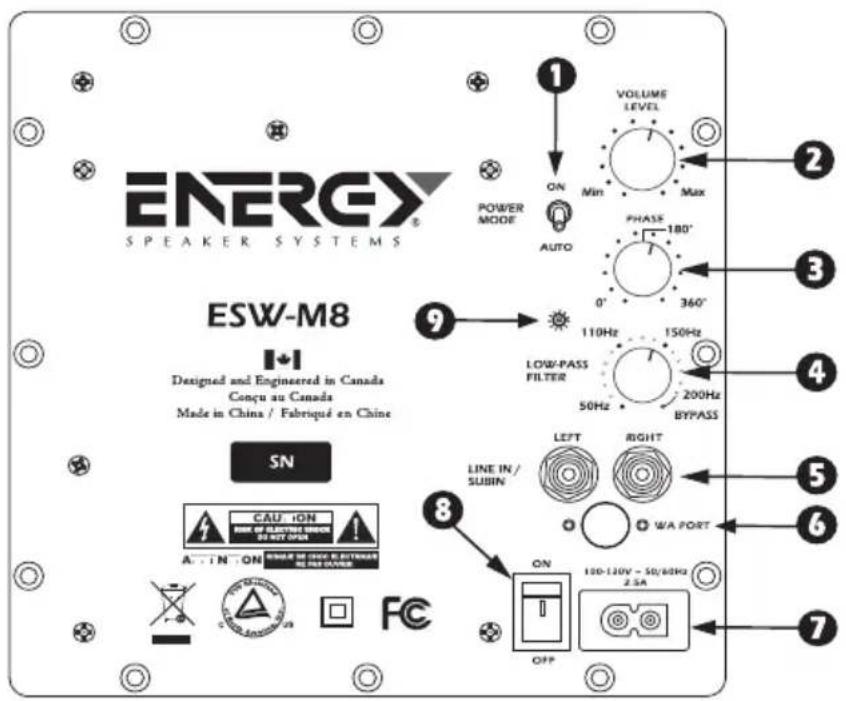

ТЕРМИНОЛОГИЯ И СРЕДСТВА РЕГУЛИРОВАНИЯ

POWER MODE (Режим Мощности) - Этот переключатель может быть установлен в положении либо Включено либо Автоматическое. Если переключить в позицию Включено, прибор будет постоянно находится во включенном состоянии. Если переключатель поставить в позицию Auto, сабвуфер включится автоматически при появлении сигнала и автоматически выключится через несколько минут после исчезновения сигнала.
2 РЕГУЛЯТОР ЗВУКА (Регулятор Звука Сабвуфера) - Этот регулятор может быть установлен для того, чтобы контролировать уровень выхода звука из вашего сабвуфера. Выбранный уровень должен позволять сабвуферу соединять этот звук с другими, которые выходят из вашей аудио системы.
3 РЕГУЛЯТОР ФАЗЫ - Данный регулятор позволяет корректирование фазы сабвуфера относительно динамиков, используемых в вашей системе, от 0 градусов до +360 градусов.
4 LOW-PASS Фильтр - Данный регулятор позволяет настраивать фильтр низких частот. Подобные настройки могут быть осуществлены от 50 Hz до 200 Hz. Это поможет установить самую высокую частоту, которую может произвести сабвуфер. Когда используете наружный фильтр (в приемнике вашего домашнего театра) внутренний фильтр может быть обойден, если повернуть ручку регулятора до конца вправо.
5 COEDINHEHIA LINE IN / SUB IN (Низкочастотные Входы) - Этими входами являются LFE/ стерео / моно входы типа RCA. Если вы подсоединяете свой сабвуфер к при-амп / процессору с LFE или к при-амр выходу сабвуфера, подсоедините одиночный кабель RCA к LFE/ левому входу.

ENERGY SPEAKER SYSTEMS ESW-M8 Designed and Engineered in Canada Conçu au Canada Made in China / Fabriqué en Chine SN CAU -ION RIDE OF ELECTRIC SWITCH DO NOT OPEN A: : I N : ON POWER MODE ON VOLUME LEVEL Min Max PHASE 180° 0° 340° AUTO 9 110Hz 150Hz LOW-PASS FILTER 200Hz 50Hz BYPASS LINE IN / SUBIN LEFT RIGHT WA PORT ON 130-120V ~ 50/60Hz 2.5A OFF 7

6 WA PORT – для последующего использования.
⑦ СОЕДИНИТЕЛЬ ЭЛЕКТРИЧЕСКОГО ПРОВОДА - Соедините электрический провод от А/С выхода к этому входу. Всегда рекомендуется подсоединять ваш сабвуфер к предохранителю переменного тока. Не подсоединяйте электрический провод к переключаемому или непереключаемому выходу вашего приемника, так как это может нанести повреждение вашему сабвуферу и приемнику.
8 AC MAINS – поверните переключатель источника электичества с AC MAINS в положение Включено или Выключено.
9 СТАТУС ИНДИКАТОР – Когда низкочастотный динамик находится в рабочем состоянии, индикатор LED светится голубым цветом на панели усилителя. Если прибор находится в автоматическом. Если прибор находится в автоматическом режиме и не получает сигнал, свет будет оставаться выключеным.

ПОДСОЕДИНЕНИЕ ВАШЕГО САБВУФЕРА ФИРМЫ

Предостережение: Прежде чем Вы начнете подсоединять вашу аудио систему, отключите ее от источника Электроэнергии. Особое внимание необходимо обратить на то, чтобы Электические компоненты не были подсоединены к источнику Электропитания. Игнорирование этих действий, может привести к возможному повреждению стерео системы.

МЕТОД 1 - RCA - SUB IN ДЛЯ ДОМАШНЕГО ТЕАТРА ИЛИ LFE ИСПОЛЬЗОВАНИЯ

1 На задней стороне приемника / при-амр должно быть одиночное гнездо типа RCA с маркировкой "Subwoofer/ Pre-Amp Out" (Выход Сабвуфера / При-Амп). Подсоедините один RCA кабель от гнезда ⑤ "LINE IN / SUB IN" на задней стороне сабвуфера. Здесь необходим стандартный кабель с двумя выходящими штекерами.
2 После подключения одиночного соединения низкочастотного уровня 5 LINE IN / SUB IN подключите ваш сабвуфер ENERGY к АС выходу. Не используйте выход АС на задней стороне вашего приемника. После подключения прибора установите Main Power в позицию Включено.
3 Посмотрите схему финальной сборки системы.

ФИНАЛЬНЫЕ РЕГУЛИРОВАНИЯ СИСТЕМЫ

1 После того как динамики приработаны и система подключена к электичеству, выберите правильную позицию для POWER MODE, либо Включено, либо Auto в зависимости от вашей систему. Выбор режима Auto оставит блок в автономном режиме, таким образом, что при поступлении аудио сигнала блок включит сам себя и выключит через несколько минут после прекращения поступления сигнала, в то время как во включенной позиции сабвуфер всегда останется включенным. В случае, когда система не используется длительный период времени, рекомендуется чтобы сабвуфер был выключенн из АС выхода.

2 Настройте ② Регулятор Уровня Звука на вашем сабвуфере ENERGY таким образом, чтобы звук на вашем сабвуфере соответствовал полному звуковому диапазону системы. Это позволит обеспечить мягкий переход между низкими и высокими частотами вашей системы.
3 Настройте ④ LOW-PASS Фильтр на вашем сабвуфере ENERGY так, чтобы амплитуда частотности сабвуфера хорошо сочеталась с передними дизнамиками. При установке слишком высокой частности crossover создает дублирование определенных частот, формируя шумы. Когда используются маленькие сопровождающие динамики, соответствующая частотность crossover должна быть от 90 Hz до 120Hz, для динамиков расположенных на полке от 70 Hz до 90 Hz, для большого crossover динамиков, стоящих на полу, от 40Hz до 70Hz. Установка Bypass может быть использована, когда приемник соединяется с регулятором басов (как, например, в цифровой окружающей звуковой системе домашнего кинотеатра). Подобное соединение ликвидирует пересечение функций на низкочастотном динамике компании ENERGY, позволяя осуществлять данный контроль посредством приемника.

4 Настройте ③ Регулятор Фазы так, чтобы сабвуфер был полностью интегрирован с остальными частями вашей аудио системы. Эта настройка позволяет обеспечить функционирование сабвуфера в фазе с остальными частями аудио системы. Сабвуфер вне фазы воспроизводит звук либо без басов, либо не синхронно. Эта настройка будет определяться вашей позицией прослушивания, характеристиками вашей комнаты прослушивания и взаимодействием с вашим сабвуфером фирмы ENERGY. Громкоговоритель вне фазы означает, что звук от конической поверхности динамика движется по направлению во внутрь, в то время как должен двигаться по направлению во вне, как в других динамиках в вашей системе, способствуя сокращению определенных частот. Посредством настройки регулятора фазы можно сделать так, что звук от всех динамиков одновременно движется в правильном направлении.

5 Шаги 2, 3 и 4 требуется повторять по порядку, чтобы зафиксировать гармоническое звучание вашей системы. Обеспечение надлежащего совмещения между динамиками и сабвуфером крайне важно для работы всей вашей системы как единого целого.

ГАРАНТИЯ ВНЕ СОЕДИНЕННЫХ ШТАТОВ

Вне Северной Америки, гарантия может быть изменена, чтобы соответствовать местным законам. Обратитесь к Вашему местному дилеру фирмы ENERGY относительно детальной информации по Ограничению Гарантий в вашей стране.

ГАРАНТИЯ ДЛЯ СОЕДИНЕННЫХ ШТАТОВ И КАНАДЫ

Пожалуйста, посмотрите гарантийный документ на обратной стороне.
