Тип продукта	Пассивная колонка (напольная)
Бренд	Energy
Модель	Connoisseur CF-30
Категория	Колонка
Серия	Connoisseur
Обкатка	Минимум 100 часов на средней громкости
Магнитная защита	Да (совместимо с телевизорами CRT, LCD, DLP, плазма)
Тип подключения	Позолоченные клеммы (принимают бананы, вилки, штекеры)
Способы подключения	Обычный, би-вайринг, би-ампинг (вертикальный)
Импеданс	Не указано (предположительно 8 Ом)
Рекомендуемая мощность	Не указано (типичное использование с домашним кинотеатром)
Гарантия на пассивную колонку	5 лет
Гарантия на сабвуфер	1 год
Запасные части	Обратитесь к авторизованному дилеру Energy
Ремонтопригодность	Сервисный центр Energy (тел. [phone])
Уход и чистка	Влажная тряпка и теплая вода; не используйте абразивные средства
Безопасность	Пластиковые клеммы для предотвращения короткого замыкания; выключите усилитель перед подключением
Общая информация	Предназначена для точного воспроизведения звука; рекомендуется размещение на расстоянии 30 см от стен

Часто задаваемые вопросы - Connoisseur CF-30 Energy

Какова процедура обкатки колонок Connoisseur CF-30?

Перед интенсивным использованием необходимо обкатать колонки. Воспроизводите музыкальный отрывок полного диапазона на средней громкости в течение примерно 100 часов. Используйте функцию повтора вашего плеера. Не увеличивайте громкость до завершения обкатки, чтобы не повредить динамики.

Как подключить колонки к усилителю?

Убедитесь, что система отключена от сети. Используйте качественный кабель (сечение до 12 AWG). Соблюдайте полярность (красный к красному, черный к черному). Вы можете использовать обычный метод, би-вайринг или би-ампинг. Для би-вайринга снимите позолоченные перемычки.

В чем разница между режимами биполярный и дипольный на CR-10?

В биполярном режиме оба твитера работают синхронно для расширенного поля. В дипольном режиме они работают в противофазе для еще более широкого поля. Используйте биполярный режим, если колонка находится на расстоянии менее 0,91 м от места прослушивания, дипольный — если дальше.

Как закрепить колонку CR-10 на стене?

Выберите место, отметьте стену, вставьте винты (головка №8) с подходящими дюбелями. Повесьте колонку за широкое отверстие и сдвиньте. Убедитесь, что крепление надежно, чтобы предотвратить падение.

Как чистить колонки Connoisseur CF-30?

Протирайте корпуса влажной тканью и теплой водой. Никогда не используйте абразивные средства, аммиак или средства для мытья стекол. Для решетки используйте щетку пылесоса или слегка влажную губку. Никогда не прикасайтесь к диффузорам.

Что делать, если колонка выдает слабые или отсутствующие низкие частоты?

Сначала проверьте, что подключения синфазны (соответствующие клеммы). Отодвиньте колонку от стен, если басы мутные, или приблизьте, если им не хватает мощности. Полная обкатка также улучшает басы.

Что покрывает гарантия?

Гарантия составляет 5 лет на пассивные колонки и 1 год на сабвуферы с даты покупки у авторизованного дилера. Она покрывает дефекты производства и сборки, но не случайные повреждения или повреждения из-за неправильного использования.

Как связаться с сервисным центром Energy?

Позвоните по номеру 1 [phone] или посетите сайт www.energy-speakers.com. Вы также можете связаться с авторизованным дилером. Отправка в ремонт оплачивается вами; обратная отправка бесплатна, если ремонт по гарантии.

Можно ли использовать обычный акустический кабель?

Да, обычный кабель вполне подходит. Для лучшей производительности используйте кабель сечением 12 AWG с разъемами типа вилка. Позолоченные клеммы принимают банановые разъемы, вилки или штекеры.

Где разместить основные колонки для оптимального прослушивания?

Разместите колонки на расстоянии не менее 1,8 м друг от друга и на 30 см от стен. Расстояние прослушивания должно быть примерно в 1,5 раза больше расстояния между колонками. Например, если слушатель находится на расстоянии 2,7 м, разнесите колонки на 1,8 м. Отрегулируйте в зависимости от акустики помещения.

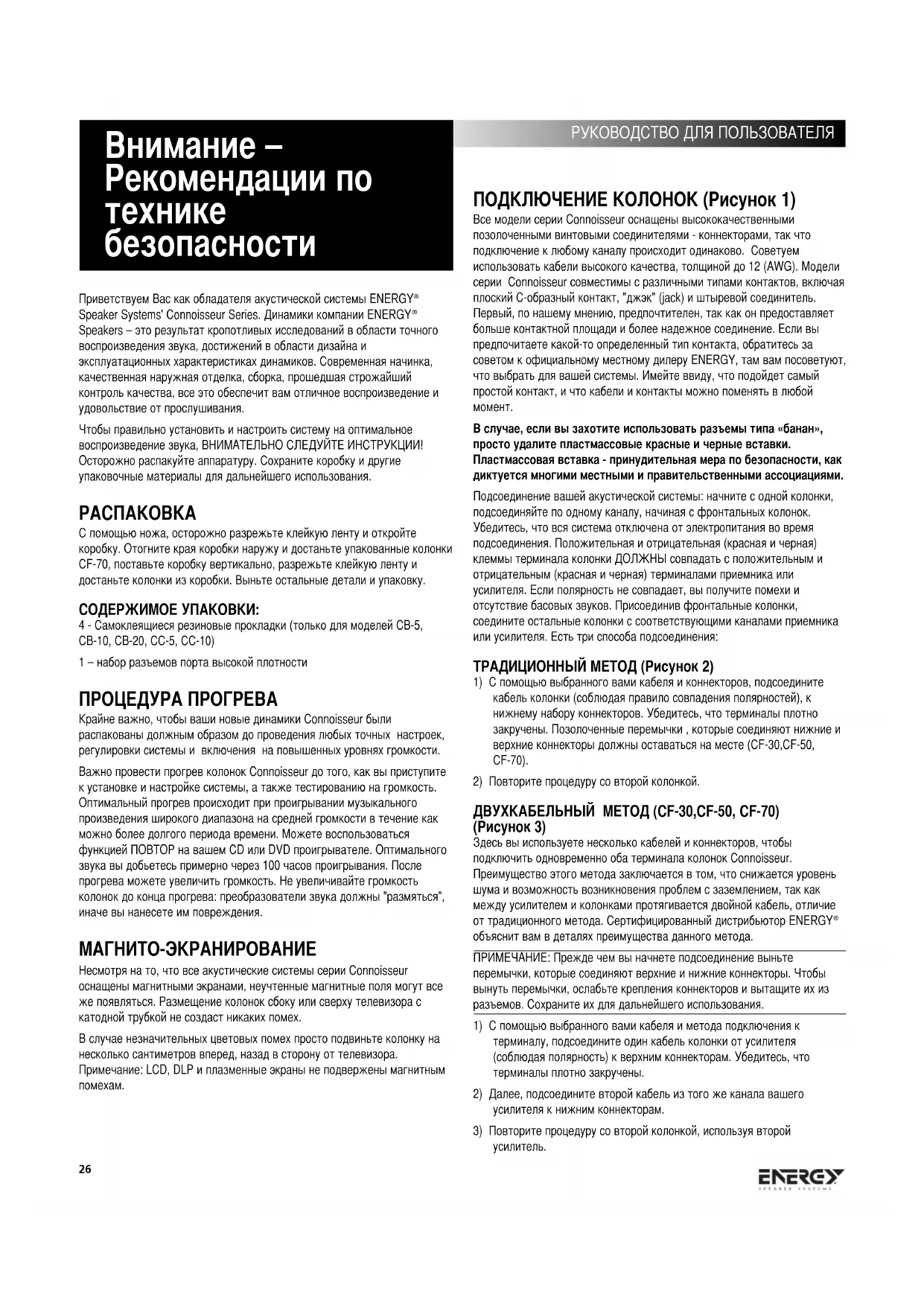

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Connoisseur CF-30 Energy

Внимание — Рекомендации по технике безопасности

Приветствуем Вас как обладателя акустической системы ENERGY® Speaker Systems' Connoisseur Series. Динамики компании ENERGY® Speakers – это результат кропотливых исследований в области точного воспроизведения звука, достижений в области дизайна и эксплуатационных характеристиках динамиков. Современная начинка, качественная наружная отделка, сборка, прошедшая строжайший контроль качества, все это обеспечит вам отличное воспроизведение и удовольствие от прослушивания.

Чтобы правильно установить и настроить систему на оптимальное воспроизведение звука, ВНИМАТЕЛЬНО СЛЕДУЙТЕ ИНСТРУКЦИИ! Осторожно распакуйте аппаратуру. Сохраните коробку и другие упаковочные материалы для дальнейшего использования.

РАСПАКОВКА

С помощью ножа, осторожно разрежьте клейкую ленту и откройте коробку. Отогните края коробки наружу и достаньте упакованные колонки CF-70, поставьте коробку вертикально, разрежьте клейкую ленту и достаньте колонки из коробки. Выньте остальные детали и упаковку.

СОДЕРЖИМОЕ УПАКОВКИ:

4 - Самоклеящиеся резиновые прокладки (только для моделей СВ-5, СВ-10, СВ-20, СС-5, СС-10)

1 – набор разъемов порта высокой плотности

ПРОЦЕДУРА ПРОГРЕВА

Крайне важно, чтобы ваши новые динамики Connoisseur были распакованы должным образом до проведения любых точных настроек, регулировки системы и включения на повышенных уровнях громкости.

Важно провести прогрев колонок Connoisseur до того, как вы приступите к установке и настройке системы, а также тестированию на громкость. Оптимальный прогрев происходит при проигрывании музыкального произведения широкого диапазона на средней громкости в течение как можно более долгого периода времени. Можете воспользоваться функцией ПОВТОР на вашем CD или DVD проигрывателе. Оптимального звука вы добьетесь примерно через 100 часов проигрывания. После прогрева можете увеличить громкость. Не увеличивайте громкость колонок до конца прогрева: преобразователи звука должны "размяться", иначе вы нанесете им повреждения.

МАГНИТО-ЭКРАНИРОВАНИЕ

Несмотря на то, что все акустические системы серии Connoisseur оснащены магнитными экранами, неучтенные магнитные поля могут все же появляться. Размещение колонок сбоку или сверху телевизора с катодной трубкой не создаст никаких помех.

В случае незначительных цветовых помех просто подвиньте колонку на несколько сантиметров вперед, назад в сторону от телевизора. Примечание: LCD, DLP и плазменные экраны не подвержены магнитным помехам.

ПОДКЛЮЧЕНИЕ КОЛОНОК (Рисунок 1)

Все модели серии Connoisseur оснащены высококачественными позолоченными винтовыми соединителями - коннекторами, так что подключение к любому каналу происходит одинаково. Советуем использовать кабели высокого качества, толщиной до 12 (AWG). Модели серии Connoisseur совместимы с различными типами контактов, включая плоский С-образный контакт, "джэк" (jack) и штыревой соединитель. Первый, по нашему мнению, предпочтителен, так как он предоставляет больше контактной площади и более надежное соединение. Если вы предпочитаете какой-то определенный тип контакта, обратитесь за советом к официальному местному дилеру ENERGY, там вам посоветуют, что выбрать для вашей системы. Имейте ввиду, что подойдет самый простой контакт, и что кабели и контакты можно поменять в любой момент.

В случае, если вы захотите использовать разъемы типа «банан», просто удалите пластмассовые красные и черные вставки. Пластмассовая вставка - принудительная мера по безопасности, как диктуется многими местными и правительственными ассоциациями.

Подсоединение вашей акустической системы: начните с одной колонки, подсоединяйте по одному каналу, начиная с фронтальных колонок. Убедитесь, что вся система отключена от электропитания во время подсоединения. Положительная и отрицательная (красная и черная) клеммы терминала колонки ДОЛЖНЫ совпадать с положительным и отрицательным (красная и черная) терминалами приемника или усилителя. Если полярность не совпадает, вы получите помехи и отсутствие басовых звуков. Присоединив фронтальные колонки, соедините остальные колонки с соответствующими каналами приемника или усилителя. Есть три способа подсоединения:

ТРАДИЦИОННЫЙ МЕТОД (Рисунок 2)

1) С помощью выбранного вами кабеля и коннекторов, подсоедините кабель колонки (соблюдая правило совпадения полярностей), к нижнему набору коннекторов. Убедитесь, что терминалы плотно закручены. Позолоченные перемычки, которые соединяют нижние и верхние коннекторы должны оставаться на месте (CF-30, CF-50, CF-70).
2) Повторите процедуру со второй колонкой.

ДВУХКАБЕЛЬНЫЙ МЕТОД (CF-30, CF-50, CF-70) (Рисунок 3)

Здесь вы используете несколько кабелей и коннекторов, чтобы подключить одновременно оба терминала колонок Connoisseur. Преимущество этого метода заключается в том, что снижается уровень шума и возможность возникновения проблем с заземлением, так как между усилителем и колонками протягивается двойной кабель, отличие от традиционного метода. Сертифицированный дистрибьютор ENERGY® объяснит вам в деталях преимущества данного метода.

ПРИМЕЧАНИЕ: Прежде чем вы начнете подсоединение выньте перемычки, которые соединяют верхние и нижние коннекторы. Чтобы вынуть перемычки, ослабьте крепления коннекторов и вытащите их из разъемов. Сохраните их для дальнейшего использования.

1) С помощью выбранного вами кабеля и метода подключения к терминалу, подсоедините один кабель колонки от усилителя (соблюдая полярность) к верхним коннекторам. Убедитесь, что терминалы плотно закручены.
2) Далее, подсоедините второй кабель из того же канала вашего усилителя к нижним коннекторам.
3) Повторите процедуру со второй колонкой, используя второй усилитель.

МЕТОД ДВОЙНОГО УСИЛИТЕЛЯ (CF-30, CF-50, CF-70) (Рисунок 3)

Это метод предполагает использование двух усилителей для одного комплекта колонок. То есть, к каждой колонке подключено по одному усилителю. Этот метод также называется "вертикальным" двойным усилением (Bi-amping). Это единственный метод, который рекомендуется производителем ENERGY®.

ПРИМЕЧАНИЕ: Прежде чем приступить, выньте позолоченные перемычки, которые соединяют нижние и верхние входные разъемы. Чтобы вынуть перемычки, ослабьте крепления коннекторов и вытащите их из разъемов. Сохраните их для дальнейшего использования.

1) С помощью выбранного вами кабеля и метода подключения к терминалу, подсоедините один кабель колонки от усилителя (соблюдая полярность) к верхним коннекторам. Убедитесь, что терминалы плотно закручены.
2) Далее, подсоедините второй кабель из другого канала усилителя к нижним коннекторам, убедитесь в плотности соединения.
3) Повторите этапы 1 и 2 со второй колонкой и вторым усилителем.

РАЗМЕЩЕНИЕ И УСТАНОВКА КОЛОНОК

ОСНОВНЫЕ ЛЕВЫЕ И ПРАВЫЕ КОЛОНКИ (модели CB-5, CB-10, CB-20, CF-30, CF-50, CF-70)

Основные колонки обычно устанавливают лицом к комнате по обе стороны телевизора или видео проектора. Если позволяет расположение мебели, то между колонками должно быть расстояние не менее 1.8 метра, а между колонками и стеной - не менее 30 сантиметров. Чтобы рассчитать оптимальное расположение, измерьте расстояние между колонками и местом, где будет располагаться слушатель. Расстояние от слушателя до колонок должно быть в полтора раза больше, чем расстояние между колонками. Например: если расстояние между колонками и слушателем 2.7 метра, то расстояние между колонками должно быть 1.8 метра. Такое расположение гарантирует вам отличный стереозвук. Это только начальные рекомендации, акустика комнаты и расположение мебели может также повлиять на размещение колонок. Поэкспериментируйте с их размещением, иногда небольшие перестановки могут оказать существенное влияние на качество звука.

НАСТЕННЫЕ ВАРИАНТЫ КРЕПЛЕНИЯ (модели СВ-5, СВ-10, СВ-20, СС-5) (Рисунок 4)

Эти модели могут быть закреплены на стене, для чего используется специальное отверстие или переплетенная вставка на задней стороне. Переплетенная вставка - империал 1/4-20 (модели СВ-5, СВ-10, СВ-10, СС-5) или 3/8-16 (модель СВ-20) и должна быть совместимой с различными системами крепления, приобретенными на рынке.

УСТАНОВКА НА СТОЛЕ/ПОЛКЕ (модели СВ-5, СВ-10, СВ-20, СС-5, СС-10) (Рисунок 5)

При установке динамика на книжной полке или на стенде, пожалуйста прижмите 4 резиновых прокладки к основанию колонки, поскольку это защитит и поверхность, на которую устанавливаются колонки, и поверхность основания колонок от повреждения. Снимите прокладки с листа и прикрепите их по углам на основании колонки. Резиновые прокладки также помогают снять колонки с книжной полки или стенда.

УСТАНОВКА В КАБИНЕТЕ (модели СВ-5, СВ-10, СВ-20, СС-5, СС-10) (Рисунок 6)

При установке динамика в кабинете, пожалуйста вставьте два прилагающихся разъема в порты на задней стороне динамика. Когда динамик будет установлен в кабинете, задние порты вызовут излишнее низкочастотное биение и должны быть включены для достижения самого лучшего качества звука. Следует также позаботиться, чтобы звуковой поток к фронту спикера, с изоляцией, поскольку это помогает избежать проблем дифракции. Ваш дилер ENERGY может помочь вам в дальнейшем решить любые проблемы.

Модель CR-10 (Рисунок 7)

Есть много вариантов установки тыловых колонок в зависимости от расположения мебели в комнате. Идеальное расположение - на боковых стенах или на задней стене.

Боковая стена: Это положение использует потолок или задние стены комнаты для отражения звук и создания "окруженный" эффект.

Задняя стена: Эта позиция обычно используется в случаях, когда нет возможности разместить колонки на боковых стенах из-за размера комнаты или расположения мебели. Это также используется в конфигурации домашний кинотеатр 6.1 или 7.1.

Оба типа размещения имеют свои достоинства и недостатки, в каждом индивидуальном случае нужно выбрать оптимальную для звучания позицию. Ваша цель - достичь атмосферы кинотеатра. Оптимальное размещение тыловых колонок - на равном расстоянии от слушателя по сравнению с фронтальными колонками, что не всегда достижимо в квартире.

В модели CR-10 звук исходит с обеих сторон динамика, и лучше всего его размещать там, где могут использоваться потолок и стены для отражения звука вокруг слушателей. Лучшее установочное положение для систем 5.1 – на боковой стене, поскольку используются в полной мере потолок, задние и боковые стены комнаты.

Это создаст ощущение живого окружающего звука и комната будет казаться больше, чем есть. При таком расположении постарайтесь разместить колонки так, чтобы они находились рядом со слушателем или слегка за его спиной на уровне уха, что как правило - приблизительно на 2/3 высоты стены. Высота в 1.8 метра от уровня пола обычно удовлетворяет этим требованиям, так как колонка будет на полметра выше уровня головы слушателя в сидячем положении. Таковы основные правила по размещению колонок.

При размещении на задней стене также можно достичь хороших результатов. Старайтесь не ставить колонки в углу, отставьте колонки на полметра или больше от боковой стены, чтобы звук отражался в комнату. Такое расположение используется в комнатах с разного размера стенами, с аркой, с выходом в коридор, и т.п. Мы рекомендуем, где возможно, разместить центральнотыловые (система 6.1) или двойные тыловые колонки (система 7.1) на той же высоте, что и остальные тыловые колонки.

УСТАНОВКА КОЛОНОК СР-10 (Рисунок 8)

ПРИМЕЧАНИЕ: Модель CR-10 предполагает очень простую систему установки на стене. Обратите внимание на устойчивость крепления, так как колонка достаточно тяжелая и неправильная установка может привести к травме пользователя или повреждению колонки. Пожалуйста, тщательно выпоняйте указания.

1) Определите оптимальное для вашей комнаты место установки.
2) Расположите колонки вертикально и аккуратно прижмите к стене. Отметьте на стене расположение отверстий для винтового крепления. Крепежные приспособления не входят в комплект поставки, поскольку материалы покрытий могут значительно отличаться в различных странах, однако рекомендуется использовать шурупы с диаметром шляпки 8 мм. Длина шурупов определяется материалом стены.
3) В случае размещения колонок на бетонной стене, пожалуйста, убедитесь в наличии дюбелей соответствующего размера, т.к. в этом случае шурупы сами по себе не смогут обеспечить надежного крепления. Плотно вставьте шурупы в дюбели и вверните в стену до упора.
4) Удерживая колонки в вертикальном положении, вставьте шляпки шурупов в соответствующие отверстия на тыльной стороне колонок. Плавно опустите колонки вниз, чтобы винты вошли в необходимое положение в пазах.

Переключатель Bi-pole/Di-pole позволяет настроить тип звукового поля, производимого динамиком. Примечание: независимо от выбранного режима, высокочастотные динамики полностью функциональны.

1) В положении "Bi-pole" эти два высокочастотных динамика заняты и работают в фазе друг с другом. Результатирующая звуковая область является объемной, и при правильном размещении, звук будет отражаться от границ комнаты, чтобы создать большое окружающее поле звука.

2) В "Di-pole" положении высокочастотные динамики активны, но работают в несовпадающей фазировке. Результатирующая звуковая область является еще более объемной, и создается еще лучший эффект по сравнению с положением переключателя "bi-pole".

Расстояние от динамика до слушателя	Положение Выключателя
< 0.91 м (3 фута)	Bi-pole
> 0.91 м (3 фута)	Di-pole
Примечание: Всегда экспериментируйте, используя ручки управления, и регулируйте их по своему вкусу. Рисунок дает пример, от которого можно оттолкнуться, но любая комната имеет отличия, и обязательно потребуется регулировка в зависимости от местоположения модели CR-10, размещения мебели и предметов в комнате.

НАСТРОЙКА КАЧЕСТВЕННОГО ЗВУКА

До того, как приступить к настройке, убедитесь, что все соединения произведены правильно, и все колонки прошли по крайней мере сто часовой прогрев. Это позволит вам добиться оптимальных результатов.

Качество вашего помещения - один из компонентов вашей аудиосистемы, от которого зависит качество звука. Больше всего на это влияет отражение звука. Если в вашем помещении слишком много гладких поверхностей: окна, паркет, легкая мебель, то звук может казаться слишком резким. В помещении с ковровым покрытием на полу, тяжелой мебелью, с коврами/обоями на стене, звук будет приглушен. Чтобы свести к минимуму подобное влияние, внесите посильные изменения в ваше помещение, это улучшит качество звука. Попробуйте достичь эстетического и звукового баланса.

Качество вашего помещения больше всего влияет на низкие частоты. Если вы считаете, что низкие частоты несбалансированны, поэкспериментируйте с размещением фронтальных колонок или их направленностью в сторону слушателя. Близость колонок к краям помещения, стенам, например, тоже может повлиять на воспроизведение низких частот. Если вы находите, что низкие частоты недостаточны, проверьте все соединения и убедитесь, что ваша система работает в фазовом соответствии, затем поэкспериментируйте с размещением. Чем дальше от стены, тем низкие частоты будут слышны меньше, хотя и чище. Если колонки расположены слишком близко к краям помещения, низкие частоты будут звучать резче и менее определенно. Приспособьте колонки к вашему помещению для достижения наилучших результатов.

Если возникли проблемы с изображением, убедитесь, что колонки работают в фазовом соответствии друг с другом. Если проблема с изображением не решена, подвиньте колонки ближе друг к другу или наклоните их слегка в сторону слушателя.

При установке системы окружающего звука, пробуйте все вышеперечисленное. Настройка расстояний от колонок, использование функции временной задержки звукового сигнала и регулирование звука с помощью датчика звукового давления (SPL) - все это необходимые операции для извлечения оптимального звука из вашей системы.

УХОД ЗА СИСТЕМОЙ

Полки серии Connoisseur нужно осторожно время от времени протирать влажной тяпкой, смоченной в теплой воде, чтобы избавиться от пыли и отпечатков рук. Не используйте ни абразивные, ни основанные на аммонии средства, ни стеклоочистители. Чтобы удалить пыль с сетки, используйте щеточную насадку вашего пылесоса или слегка увлаженную губку или тряпку. Не дотрагивайтесь до самих конических динамиков и не допускайте попадания на них воды или чистящих веществ, что может привести к их повреждению.
