Tipo di prodotto	Subwoofer
Marca	Energy
Modello	ESW-M6
Alimentazione di rete	120 V ~ 50/60 Hz, 2.3 A
Consumo elettrico	Circa 276 W max
Modalità di alimentazione	On (sempre acceso) / Auto (standby automatico)
Controllo volume	Regolazione continua da Min a Max
Controllo fase	0° a 360° (regolazione continua)
Filtro passa-basso	50 Hz a 200 Hz (regolabile) + posizione Bypass (esclusione)
Ingressi audio	1 x RCA LFE / Sub In (mono/stereo)
Porta WA	Per uso futuro
Indicatore di stato	LED blu (accesa in funzionamento, spenta in standby automatico)
Interruttore di rete	AC MAINS On/Off
Spina di alimentazione	Polarizzata (dissuasione)
Tipo di cassa	Attiva (amplificatore integrato)
Periodo di rodaggio	Circa 50 ore a livello medio
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare prodotti abrasivi.
Precauzioni di sicurezza	Non esporre ad acqua o umidità; non ostruire le aperture; scollegare in caso di temporale o inutilizzo prolungato.
Riparazioni	Affidare solo a personale qualificato.
Garanzia cassa	5 anni (parti e manodopera)
Garanzia amplificatore	3 anni (parti e manodopera)
Assistenza post-vendita	Contattare il rivenditore autorizzato o Energy Speaker Systems (1-866-441-8208)
Origine di fabbricazione	Progettato in Canada, fabbricato in Cina

Domande frequenti - ESW-M6 Energy

Come collegare il subwoofer Energy ESW-M6 ?

Spegnere tutti i dispositivi. Collegare l'uscita Subwoofer/Pre-Amp Out del ricevitore all'ingresso LINE IN/SUB IN del subwoofer con un cavo RCA. Quindi collegare il cavo di alimentazione a una presa di rete e accendere il subwoofer.

Quali sono le modalità di alimentazione disponibili?

L'interruttore POWER MODE offre due posizioni: On (il subwoofer rimane sempre acceso) e Auto (si accende automaticamente alla ricezione di un segnale e va in standby dopo alcuni minuti senza segnale).

Come regolare il volume del subwoofer?

Usare il comando VOLUME LEVEL sul pannello anteriore. Regolarlo in modo che il livello dei bassi si armonizzi con quello degli altoparlanti principali, evitando una predominanza o una mancanza di bassi.

A cosa serve il controllo di fase?

Il comando PHASE (0° a 360°) consente di allineare temporalmente il movimento della membrana del subwoofer con quello degli altri altoparlanti. Una regolazione errata può causare la cancellazione di alcune frequenze basse. Ruotare la manopola fino a ottenere un suono grave omogeneo e preciso.

Come regolare il filtro passa-basso?

Il comando LOW PASS (50-200 Hz) determina la frequenza massima riprodotta dal subwoofer. Per piccoli altoparlanti, impostare tra 90 e 120 Hz; per altoparlanti da scaffale, tra 70 e 90 Hz; per altoparlanti colonna, tra 40 e 70 Hz. Se il ricevitore gestisce i bassi, utilizzare la posizione Bypass.

Cosa significa il LED blu sul subwoofer?

Il LED STATUS LED si accende in blu quando il subwoofer è in funzione. In modalità Auto, si spegne in standby e si riaccende alla ricezione di un segnale.

Dove posizionare il subwoofer per un suono migliore?

Le posizioni comuni sono: in un angolo (suono più potente ma a volte cavernoso), contro un muro (equilibrato) o vicino a un altoparlante anteriore (buona resa ma meno dinamica). Per una regolazione precisa, posizionare temporaneamente il subwoofer nella posizione di ascolto, quindi spostarsi nella stanza per trovare il punto che offre i bassi più omogenei.

Come manutenere il subwoofer?

Pulire regolarmente la cassa con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o carta assorbente. Evitare di esporre l'apparecchio ad acqua, umidità o fonti di calore.

Cosa fare in caso di problema tecnico?

Se il subwoofer non funziona correttamente, controllare prima i collegamenti e le impostazioni. Se il problema persiste, scollegare l'apparecchio e contattare un tecnico qualificato o l'assistenza post-vendita Energy al 1-866-441-8208. Non aprire mai il cabinet da soli.

Qual è la garanzia del subwoofer Energy ESW-M6?

La garanzia è di 5 anni per la cassa e di 3 anni per l'amplificatore, a partire dalla data di acquisto presso un rivenditore autorizzato. Copre difetti di parti e manodopera, ma non danni dovuti a uso improprio o riparazioni non autorizzate. Conservare la prova d'acquisto.

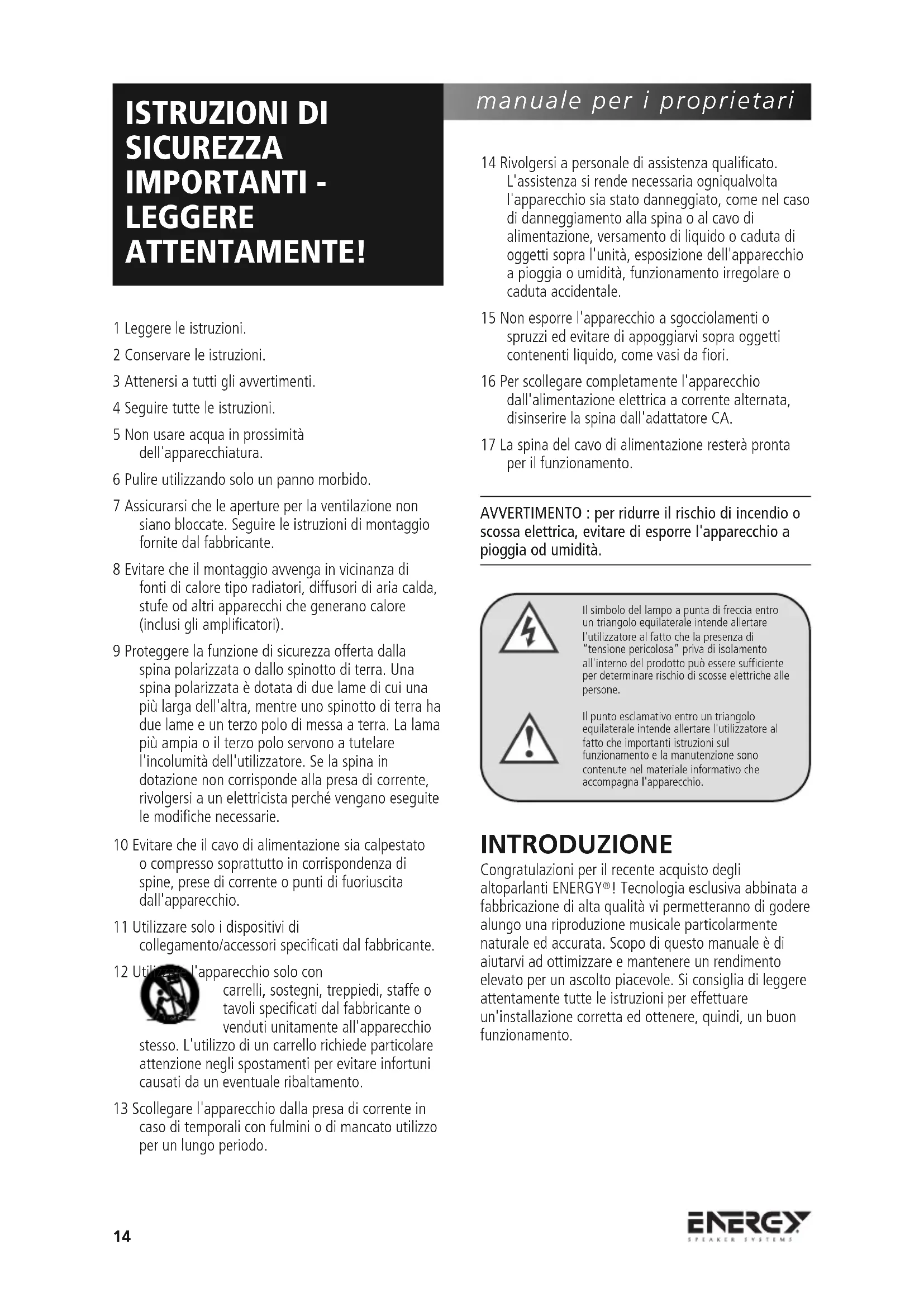

MANUALE UTENTE ESW-M6 Energy

1 Leggere le istruzioni.
2 Conservare le istruzioni.
3 Attenersi a tutti gli avvertimenti.
4 Seguire tutte le istruzioni.
5 Non usare acqua in prossimità dell'apparecchiatura.
6 Pulire utilizzando solo un panno morbido.
7 Assicurarsi che le aperture per la ventilazione non siano bloccate. Seguire le istruzioni di montaggio fornite dal fabbricante.
8 Evitare che il montaggio avvenga in vicinanza di fonti di calore tipo radiatori, diffusori di aria calda, stufe od altri apparecchi che generano calore (inclusi gli amplificatori).
9 Proteggere la funzione di sicurezza offerta dalla spina polarizzata o dallo spinotto di terra. Una spina polarizzata è dotata di due lame di cui una più larga dell'altra, mentre uno spinotto di terra ha due lame e un terzo polo di messa a terra. La lama più ampia o il terzo polo servono a tutelare l'incolumità dell'utilizzatore. Se la spina in dotazione non corrisponde alla presa di corrente, rivolgersi a un elettricista perché vengano eseguite le modifiche necessarie.
10 Evitare che il cavo di alimentazione sia calpestato o compresso soprattutto in corrispondenza di spine, prese di corrente o punti di fuoriuscita dall'apparecchio.
11 Utilizzare solo i dispositivi di collegamento/accessori specificati dal fabbricante.
12 Utilizzare l'apparecchio solo con
carrelli, sostegni, treppiedi, staffe o tavoli specificati dal fabbricante o venduti unitamente all'apparecchio
stesso. L'utilizzo di un carrello richiede particolare attenzione negli spostamenti per evitare infortuni causati da un eventuale ribaltamento.
13 Scollegare l'apparecchio dalla presa di corrente in caso di temporali con fulmini o di mancato utilizzo per un lungo periodo.

manuale per i proprietari

14 Rivolgersi a personale di assistenza qualificato. L'assistenza si rende necessaria ognivalvolta l'apparecchio sia stato danneggiato, come nel caso di danneggiamento alla spina o al cavo di alimentazione, versamento di liquido o caduta di oggetti sopra l'unità, esposizione dell'apparecchio a pioggia o umidità, funzionamento irregolare o caduta accidentale.
15 Non esporre l'apparecchio a sgocciolamenti o spruzzi ed evitare di appoggiarvi sopra oggetti contenenti liquido, come vasi da fiori.
16 Per scollegare completamente l'apparecchio dall'alimentazione elettrica a corrente alternata, disinserire la spina dall'adattatore CA.
17 La spina del cavo di alimentazione resterà pronta per il funzionamento.

AVVERTIMENTO : per ridurre il rischio di incendio o scossa elettrica, evitare di esporre l'apparecchio a pioggia od umidità.

Il simbolo del lampo a punta di freccia entro un triangolo equilaterale intende allertare l'utilizzatore al fatto che la presenza di "tensione pericolosa" priva di isolamento all'interno del prodotto può essere sufficiente per determinare rischio di scosse elettriche alle persone.

Il punto esclamativo entro un triangolo equilaterale intende allertare l'utilizzatore al fatto che importanti istruzioni sul funzionamento e la manutenzione sono contenute nel materiale informativo che accompagna l'apparecchio.

INTRODUZIONE

Congratulazioni per il recente acquisto degli altoparlanti ENERGY®! Tecnologia esclusiva abbinata a fabbricazione di alta qualità vi permetteranno di godere alungo una riproduzione musicale particolarmente naturale ed accurata. Scopo di questo manuale è di aiutarvi ad ottimizzare e mantenere un rendimento elevato per un ascolto piacevole. Si consiglia di leggere attentamente tutte le istruzioni per effettuare un'installazione corretta ed ottenere, quindi, un buon funzionamento.

PROFILO DELL'AZIENDA

Gli altoparlanti ENERGY sono il risultato di una ricerca approfondita per riproduzioni sonore accurate e rappresentano la tecnica più avanzata in termini di design e prestazione. L'utilizzo delle migliori componenti e di materiali pregiati per il mobile, insieme a sofisticate procedure di fabbricazione e controllo qualitativo, assicurano rendimento eccezionale per molti anni e un alto livello di godimento per l'ascoltatore.

FASE DI COLLAUDO

Si suggerisce in modo particolare di non far funzionare gli altoparlanti ENERGY al massimo della capacità fino a quando non sia stata messa a punto la fase di collaudo. Nel corso di questa fase, della durata di circa 50 ore, il compact disc player deve essere impostato sul modo Repeat mentre viene suonato un CD ad ampia gamma dinamica, e a livelli normali di ascolto.

CURA DEL MOBILE

La tecnica artigianale con cui è stato realizzato e rifinito il mobile è particolarmente precisa. Per togliere la polvere o eventuali impronte, ricorrere ad un panno morbido e asciutto. Evitare l'uso di carta assorbente od altri materiali abrasivi che potrebbero danneggiare la finitura.

ANNOTAZIONE: si consiglia di conservare la scatola e l'imballaggio deiprodotti ENERGY per proteggerli in caso di spostamento od invio perriparazione ad un centro di assistenza tecnica. Il centro che riceve unprodotto danneggiato, o spedito dall'utente in un contenitore diverso daquello originale, procederà a ripararlo, sottoporlo a revisione e rispedirlo a carico del destinatario.

COLLOCAZIONE DEL SUBWOOFER

Perché il nuovo subfwooer ENERGY funzioni bene, è essenziale che si trovi in una collocazione corretta. Le tre collocazioni più comuni sono: in un angolo della stanza (ma può derivarne un suono rimbombante o una presenza eccessiva di basse frequenze), lungo una parete ma lontano dall'angolo (risposta dei bassi soddisfacente, con maggior fedeltà rispetto alla posizione ad angolo), oppure accanto ad un altoparlante anteriore (ne risulta migliorata la mescolanza con l'altoparlante anteriore, a spese del volume complessivo). S'incoraggia l'ascoltatore a collocare il subwoofer in posizioni diverse, dato che

anche leggeri cambiamenti possono incidere favorevolmente sull'effetto audio. Per un'ulteriore verifica, installare il subwoofer in modo provvisorio nella posizione d'ascolto principale e, facendo suonare un brano musicale già conosciuto, camminare nella stanza fino ad individuare il punto d'ascolto più indicato. Potrebbe essere questo un modo per scegliere la collocazione giusta del subwoofer.

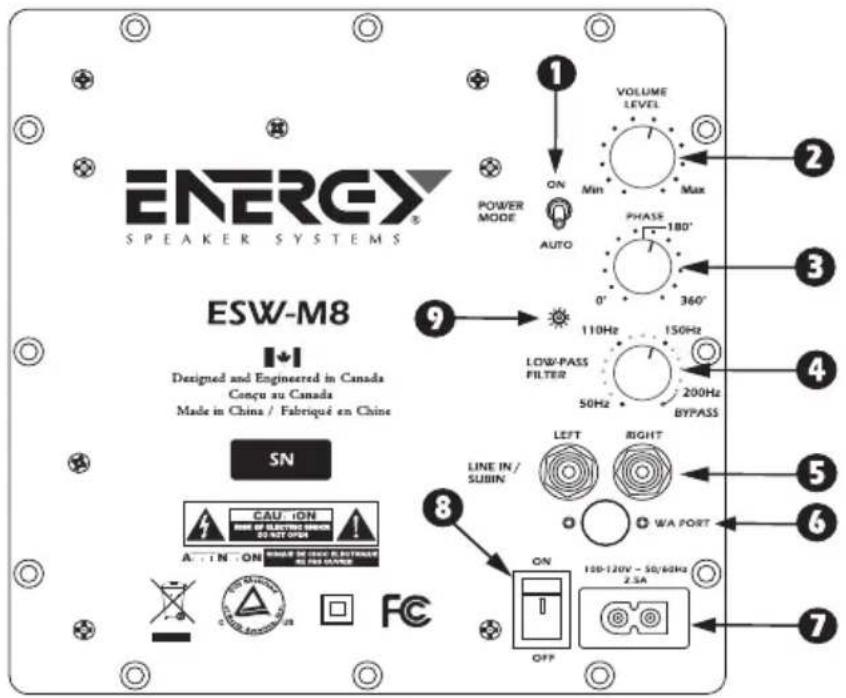

TERMINOLOGIA E COMANDI

1 MODO DI POTENZA (POWER MODE) – L'interruttore può essere impostato su "On" o "Auto". Nella posizione "On" è sempre acceso. Se l'interruttore è regolato su "Auto", il subwoofer - alla presenza di un segnale - si accende e spegne automaticamente dopo vari minuti dalla fine trasmissione del segnale stesso.
2 LIVELLO VOLUMI – La manopola del volume può essere regolata per controllare il livello uscita subwoofer. Il livello prescelto dovrebbe permettere al subwoofer di miscelare la propria uscita audio con quella complessiva del sistema.
3 FASE – Con questo interruttore si regolano le variazioni di fase del subwoofer in rapporto alla risposta degli altoparlanti del sistema, passando da 0 a +360 gradi.
4 FILTRO PASSA-BASSO – Questo commando permette di regolare il filtro passa-basso. Si può effettuare un numero illimitato di regolazioni da 50Hz a 200HZ, e determinare in tal modo la frequenza più alta che verrà riprodotta dal subwoofer. Quando si usa un filtro esterno (nel ricevitore del vostro home theatre) il filtro interno può essere bypassato girando la manopola completamente verso destra.
5 INGRESSO LIVELLO LINEA/INGRESSO SUBWOOFER – Sono ingressi tipo RCA, LFE (emissione basse frequenze)/stereo/mono. Nel collegare il subwoofer ad un processore/preamplificatore con livello di uscita LFE o subwoofer, assicurare un singolo cavo d'interconnessione RCA all'ingresso LFE/sinistro.
⑥ WA PORT – Da usare in futuro.
7 CONNETTORE DEL CAVO DI ALIMENTAZIONE – Collegare il cavo di alimentazione dalla presa CA a questo ingresso. Si raccomanda sempre di collegare il subwoofer ad un protettore contro sovratensioni o ad un condizionatore di rete.

ENERGY SPEAKER SYSTEMS ESW-M8 Designed and Engineered in Canada Conçu au Canada Made in China / Fabriqué en Chine SN CAU -ION ONE OF ELECTRIC SWITCH DO NOT OPEN A : : I N : ON ON/OFF ON 120-120V ~ 50/60Hz 2.3A OFF LINE IN / SUBIN LEFT RIGHT WA PORT 200Hz BYPASS 110Hz 150Hz PHASE 180° 0° 360° POWER MODE AUTO VOLUME LEVEL Min Max 1 2 3 4 5 6 7

8 AC MAINS – Accendere/spegnere l'alimentazione di rete con l'interruttore AC MAINS.
9 INDICATORE DI STATO – Il LED situato sul pannello dell'amplificatore emetterà una luce blu quando il subwoofer sta funzionando. Se il sistema è regolato sul modo Auto e non riceve alcun segnale, la spia rimane spenta.

Avvertimento: Spegnere completamente l'impianto prima di effettuare qualsiasi collegamento. Controllare attentamente che tutte le componenti elettroniche siano collegate ad una sorgente di alimentazione A.C. Questo controllo permette di evitare danni all'impianto.

METODO 1 – RCA – INGRESSO SUBWOOFER PER APPLICAZIONI AUDIO EFFETTO CINEMA OD EMISSIONE BASSE FREQUENZE

1 Sul retro del ricevitore/pre-amplificatore è situato un unico jack di tipo RCA marcato "Subwoofer/Pre-Amp Out". Collegare un singolo cavo RCA da quel jack all'ingresso 5 LINE IN/SUB IN sul retro del subwoofer. Utilizzare un cavo standard RCA maschio-spina maschio.
2 Effettuato il singolo ⑤ collegamento stereo LINE IN/SUB IN, innestare il subwoofer ENERGY in una presa CA. Non utilizzare la presa CA sul retro del ricevitore. Completato il collegamento del sistema, attivare la corrente posizionando l'interruttore principale di alimentazione su On.
3 Vedere la sezione sottoriportata, Messa a Punto Finale del Sistema.

MESSA A PUNTO FINALE DEL SISTEMA

1 Una volta attivato l'interruttore principale di alimentazione e completato l'adattamento del sistema, posizionare l'interruttore del modo POWER ① su ON od AUTO, a seconda del sistema. La selezione AUTO lascerà l'unità nel modo di autorilevazione, per cui se l'impianto rileva un segnale audio si accende da solo e si spegne dopo vari minuti, mentre nella posizione On il subwoofer rimane sempre acceso. Qualora l'impianto non venisse utilizzato per un periodo di tempo prolungato, si raccomanda di staccare il subwoofer dalla presa CA.
2 Regolare il ② LIVELLO VOLUMI sul subwoofer ENERGY affinché il volume del subwoofer corrisponda al volume generale del sistema. Questo intervento assicura una transizione omogenea tra basse ed alte frequenze.
3 Regolare 4 il FILTRO PASSA-BASSO sul subwoofer ENERGY di modo che la gamma di frequenze del subwoofer risulti ben mescolata con quella degli altoparlanti anteriori. Impostare la frequenza crossover troppo bassa finirà col generare una lacuna tra la frequenza di risposta degli speaker anteriori e quella del subwoofer, mentre impostare la frequenza crossover troppo alta finirà col raddoppiare certe frequenze e generare un suono rimbombante. Quando si utilizzano altoparlanti satelliti piccoli, la frequenza crossover corretta dovrebbe essere compresa tra 90Hz e 120Hz, per gli altoparlanti da scaffale tra 70Hz e 90Hz, e nel caso di grandi altoparlanti da pavimento tra 40Hz e 70Hz. Usare la posizione Bypass quando si collega ad un ricevitore con gestione dei bassi (come in un sistema da cinema con suono surround digitale). Questa connessione rende inutile la funzionalità del crossover sul subwoofers ENERGY, consentendo che questo comando venga gestito dal ricevitore.

4 Regolare 3 il COMANDO FASE in modo che il subwoofer venga ad integrarsi completamente col resto del sistema audio. Questo comando permette al subwoofer di funzionare in fase col resto del sistema, in quanto un sistema fuori fase genera una riproduzione audio che pare mancare di bassi o di sincronismo. L'impostazione verrà determinata dalla posizione di ascolto, oltre che dalle caratteristiche della stanza e dalla sua interazione col subwoofer ENERGY. Per altoparlante fuori fase s'intende un cono d'altoparlante che si sposta verso l'interno invece che verso l'esterno, come avviene con gli altri altoparlanti del sistema, col risultato che certe frequenze sono cancellate. Regolando il comando Phase, si riesce a far sì che tutti gli altoparlanti funzionino conteporaneamente nella medesima direzione.

5 Può darsi che i punti 2,3 e 4 debbano essere ripetuti per meglio sintonizzare il sistema. È essenziale reperire una giusta mescolanza tra altoparlanti e subwoofer per ottimizzare la prestazione complessiva dell'impianto.

GARANZIA AL DI FUORI DEGLI STATI UNITI

Al di fuori del Nord America, la garanzia può cambiare per rispondere allanormativa locale. Informatevi presso il venditore di prodotti ENERGY per ulteriori dettagli circa la GARANZIA LIMITATA in vigore nel vostro paese.

GARANZIA NEGLI STATI UNITI E IN CANADA

Consultare i dati relativi alla garanzia riportati a tergo.
