C-C100 - Altoparlante Energy - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo C-C100 Energy in formato PDF.
| Marca | Energy |
| Modello | C-C100 |
| Tipo di prodotto | Altoparlante centrale (canale centrale) |
| Utilizzo consigliato | Sistema home cinema, ascolto musicale |
| Schermatura magnetica | Sì (compatibile con TV CRT, nessun problema con schermi plasma/LCD) |
| Morsetti di connessione | Placcati, accettano cavi fino a 12 AWG, connettori banana, forcella o spinotti |
| Metodi di collegamento | Tradizionale, bi-wiring, bi-amplificazione |
| Rodaggio consigliato | 100 ore a volume medio prima dell'uso a volume elevato |
| Accessori inclusi | 4 protezioni adesive in gomma |
| Installazione | Su mensola, base o fissaggio a parete (supporto Macromount opzionale) |
| Manutenzione | Panno umido e acqua tiepida; non utilizzare detergenti abrasivi o a base di ammoniaca |
| Garanzia | 5 anni (altoparlante) dalla data di acquisto |
| Paese di fabbricazione | Non specificato |
Domande frequenti - C-C100 Energy
Domande degli utenti su C-C100 Energy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale C-C100 - Energy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. C-C100 del marchio Energy.
MANUALE UTENTE C-C100 Energy
manual del proprietario
PLINTO O BASES
C-Series dei Sistemi di Altoparlanti ENERGY. Gli altoparlanti ENERGY sono il risultato di ricerca avanzata della riproduzione sonica precise e sono dei più avvanzati per il loro disegno e rendimento. I migliori componenti e materiali per armadietti, combinato con una manifattura sofisticata e procedure di controllo della qualità, garantiscono molti anni di rendimento e resa acustica eccezionali.
Prendete il tempo di leggere tutti gli istruzioni contenetui in quello manuale per assicurarvi che il vostrosysteme è installato bene e montato per une riproduzione sonora ottimale. Assicuratevi di disimpaccare il vostroystema attentamente. Conservate il cartone ed i materiali di imballaggio per riutilizzazione futura.
SVUOTAMENTO
Usando un coltello, taglaire il nastro per aprie il pacchetto. Aprie la scatola, piegandola all'indietro e prelevare l'altoparlante e l' imballaggio alla scatola.
Quando rimuove l'altoparlante verticale per il suolo C-300,C-500,mettere la scatola diritta, tagliare il nastro e rimuovere l'altoparlante alla scatola. Rimuovere tutto l'imballaggio interno e I'insieme dei pezzi.

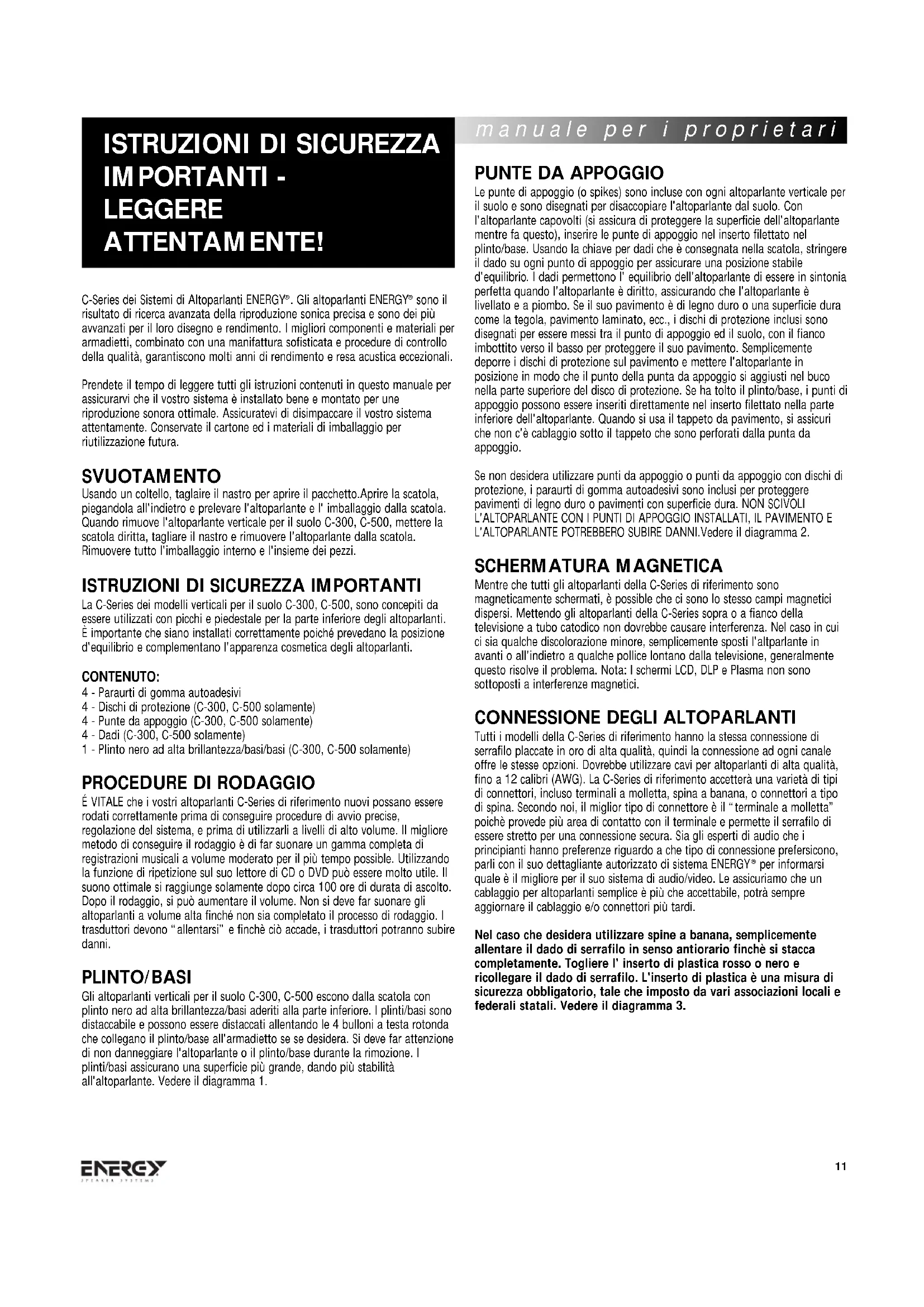

ISTRUZIONI DI SICUREZZA IMPORTANTI
La C-Series dei modelli verticali per il suolo C-300, C-500, sono concepti da essere utilizzati con picchi e piedestale per la parte inferiore degli altoparlanti. è importante che siano installati correttamente poiché prevedano la posizione d'equilibrio e complementano l'apparenza cosmetica degli altoparlanti.
CONTINUTO:
4 - Paraurti di gomma autoadesivi
4 - Dischi di protezione (C-300, C-500 solamente)
4 - Punte da appoggio (C-300, C-500 solamente)
4 - Dadi (C-300, C-500 solamente)
1 - Plinto nero ad alta brillantezza/basi/basi (C-300, C-500 solamente)
PROCEDURE DI RODAGGIO
É VITALE che i vostri altoparlanti C-Series di riferimento nuovi possano essere rodati correttamente prima di conseguire procedure di avvio precise, regolazione delsystema,e prima diutilizzarli a livelli di alto volume. Il migliorere metododi conseguire il rodaggio è di far suonare un gamma completa di registrazioni musicali a volume moderato per il più tempo possible. Utilizzato la funzione di ripetizione sul suolettore di CD o DVD cui è molto utile. Il suono ottimale sigraggiunge solamente dopo circa 100 ore di durata di ascolto. Dopo il rodaggio, si vuo augmentare il volume. Non si delve far suonare gli altoparlanti a volume alta finché non sa completato il processo di rodaggio. I trasduttori devono "allentarsi" e finché ciò accade, i trasduttori potranno subire danni.
PLINTO/BASI
Gli altoparlanti verticali per il suolo C-300, C-500 escono alla scatola con plinto nero ad alta brillantezza/basi aderiti alla parte inferiore. I plinti/basi sono distacabile e possono essere distaccati allentando le 4 bulloni a testa rotonda che collegano il plinto/base all'armadietto se se desidera. Si deve far attenzione di non danneggiare l'altoparlante o il plinto/base durante la rimozione. I plinti/basi assicurano una superficie più grande, dando più stabilità all'altoparlante. Vedere il diagramma 1.
manuale per i proprietari
PUNTE DA APPOGGIO
Le punte di appoggio (o spikes) sono incluse con agli altoparlante verticale per il suolo e sono disegnati per disaccopiate l'altoparlante dal suolo. Con l'altoparlante capovolti (si assicura di proteggere la superficie dell'altoparlante除去 fa lo); inserire le punte di appoggio nel inserto filettato nel plinto/base. Usando la chiave per dadi che è consegrata nella scatola, stringere il dato su gli punto di appoggio per assicurare una posizione stabile d'equilibrio. I dati permettono l'equilibrio dell'altoparlante di essere in sintonia perfetta quando l'altoparlante è diritto, assicurando che l'altoparlante è livellato e a piombo. Se il suo pavimento è di legno duro o una superficie dura come la tegola, pavimento laminato, ecc., i dischi di protezione inclusi sono disegnati per essere messi tra il punto di appoggio ed il suolo, con il fianco imbottito verso il basso per proteggere il suo pavimento. Semplicitamente deporre i dischi di protezione sul pavimento e mettere l'altoparlante in posizione in modo che il punto della punta da appoggio si aggiasti nel buco nella parte superiore del disco di protezione. Se ha tolto il plinto/base, i punti di appoggio possono essere inserti direttramente nel inserto filettato nella parte inferiore dell'altoparlante. Quando si usa il tappeto da pavimento, si assicuri che non c'è cablaggio sotto il tappeto che sono perforati alla punta da appoggio.
Se non desidera utilizzato puncti da appoggio o puncti da appoggio con dischi di protezione, i paraurti di gomma autoadesivi sono inclusi per proteggere pavimenti di legno duro o pavamenti con superficie dura. NON SCIVOLI L'ALTOPARLANTE CON I PUNTI DI APPOGGIO INSTALLATI, IL PAVIMENTO E L'ALTOPARLANTE POTREBBERO SUBIRE DANNI. Vedere il diagramma 2.
SCHERMATURA MAGNETICA
Mentre che tutti gli altoparlanti della C-Series di riferimento sono magnificamente schermati, è possible che ci sono lo stesso campi magnetici dispersi. Mettendo gli altoparlanti della C-Series sopra o a fianco della televisiona tubo catodico non dovrebbe causare interferenza. Nel caso in cui ci si quale discolorazione minore, semplicamente sposti I'altparlante in avanti o all'indietro a quale pollice lontano alla televisione, generalmente quello risolve il problema. Nota: I schermi LCD, DLP e Plasma non sono sottomposti a interferenze magnetici.
CONNECTION DEGLI ALTOPARLANTI
Tutti i modelli della C-Series di riferimento hanno la stessa connessione di serrafilo placcate in oro di alta qualità, quando la connessione ad agli canale offre le stesses opzioni. Dovrebbe utilizzare cavi per altoparanti di alta qualità, fino a 12 calibri (AWG). La C-Series di riferimento accettera una varietà di tipi di conntitori, incluso terminali a molletta, spina a banana, o conntitori a tipo di spina. Secondo nei, il migliorato tipo di conntatore è il "terminale a molletta" poichè provede più area di contatto con il terminale e permette il serrafilo di essere stretto per una connessione secura. Sia gli esperti di audio che i principiani hanno preferenze riguardo a che tipo di connessione preferiscono, parlì con il suo dettagliante autorizzato di sistema ENERGY® per informarsi quale è il migliorie per il suo sistema di audio/video. Le assicuriamo che un cablaggio per altoparanti semplice è più che accettabile, potra sempre aggiornare il cablaggio e/o conntitori più tardi.
Nel caso che desidera utilizzato spine a banana, semplicamente allentare il dato di serrafilo in senso antiorario finché si staccà completeness. Togliere l'inserto di plastica rosso o nero e ricollegare il dato di serrafilo. L'inserto di plastica è una misura di sicurezza obblatorioio, tale che imposto da vari associazioni locali e federali statali. Vedere il diagramma 3.
Per collegare il suo Sistema di altoparlante, incominci con un altoparlante, e collegare un canale alla volta, incominciando con gli altoparlanti di fronte. Si assicurì sempre che tutto ilsystema audiovisuale sa distaccato prima di fare qualsiasi connessione. I lati positivi e negativi (rosso e nero) dei terminali degli altoparlanti DEVONO corrispondere ai terminali positivi e negativi (rosso e nero) del ricevitore o amplificatore. Se non corrispondono, un suono anomale e la mancanza di risposta dei bassi ne risulterà. Dopo aver collegato gli altoparlanti di fronte, collegare gli altri altoparlanti ai canali appropriati dei ricevitore o amplificatori. I tre metodi di connessione e le loro spiegazioni includono:
MODO DI CONNECTION TRADIZIONALE (VEDERE IL DIAGRAMMA 4)
1) Usando la sua scelta di cabaggio e metodo di connessione per altoparlanti, collegiate il cabaggio (portando attenzione alle polarità positve e negative) nella parte inferiore dei connettori. Assicurarsi che i terminali sono ben stretti. Le fascette d'oro che colleggano la connessione inferiore e superiore devono rimerere in posto.
2) Repetere la procedura per il secondo altoparlante.
METODO DI BI-CABLAGGIO (VEDERE IL DIAGRAMMA 5)
Questo metodolo richiede l'utilizzazione di multipli cablaggi e connettori per accedere tutti i due gruppi di terminali sugli altoparlanti C-Series di riferimento simultaneamente. Ilbenefico del bi-cabaggio è la riduzione del rumore, come pure la riduzione della probabilità di problemi dovuti alla mancanza di messa a terra, siccome lo spessore del cabaggio tra l'amperaggio e gli altoparlanti sare il doppio, come previsto nel metodolo tradizionale. Per più dettagli sui benefici di bi-cabaggio, parlate con il vostro dettagliante autorizzato di sistemas ENERGY4.
NOTA: Prima di incominciare, rimuovere le fascette d'oro che colleggano la connessione inferiore e superiore dei terminali d'ingresso. Per togliere le fascette, allentare tutti i connettori e tirare le fascette fuori dai serrafili. Assicurarsi di metterli in unosto sicuro per uso futuro.
1) Usando la sua scelta di cabaggio e metodo di connessione, collegare uno cavo per altoparlante dall'amplificatore (portando attenzione alle polarità positive e negative) nella parte superiore dei connettori. Assicurarsi che i terminali sono ben stretti.
2) Poi, collegare il secondo cavo, dallo stesso canale del suo amplificatore alla parte inferiore dei terminali.
3) Ripetere la stessa procedura per il secondo altoparlante.
METODO DI BI-AMPLIFICAZIONE
(VEDERE IL DIAGRAMMA 6)
Questoistema di connessione richiede l'utilizzazione di amplificatori a due canali separati per dar potenza ad un insieme di altoparanti. L'idea è di averere un amplificatore a stereo connesso ad uno altoparlante, e un'alto amplificatore identico per dar potenza al secondo altoparlante. Questo metodò spesso chiamato una bi-amplificazione "vertecale". É l'unico metodò recommandata da ENERGY.
NOTA: Prima di incominciare, rimuovere le fascette d'oro che colleggano la connessione inferiore e superiore dei terminali di ingresso. Per togliere le fascette, allentare tutti i connettori e tirare le fascette fuori dai serrafilii. Assicurarsi di metterli in unippo sicuro per uso futuro.
1) Usando la sua scelta di cabaggio e metodo di connessione, collegare uno cavo per altoparlante dall'amplificatore (portando attenzione alle polarità positive e negative) nella parte superiore dei connettori. Assicurarsi che i terminali sono ben stretti.
2) Poi, collegare il secondo cavo dall'altro canale del suo amplificatore alla parte inferiore dei terminali, sempre assicurando che la connessione è ben stretta.
3) Ripetere i passi 1 e 2 per il secondo altoparlante utilizzando il secondo amplificatore.
POSIZIONAMENTO E INSTALLAZIONE DEI SUOI ALTOPARLANTI
GLI ALTOPARLANTI PRINCIPALI, SINISTRA E DESTRA, (C-50, C-100, C-200, C-300, C-500).
Gli altoparlanti principali sono generalmente messi nella parte anteriore di una stanza, ad entrambi i bianchi di una television o proiettre video. Dovrebbero essere posizionati ad un minimo di 6 piedi a parte, e se il posizionamento dei mobili lo permetta, mantenga gli altoparlanti almeno 12 pollici lontani da tutte le mure. Per calolare il miglior positizamento, misurare la distanza tra gli altoparlanti stessi e la posizione d'ascolto. La sua distanza dagli altoparlanti dovrebbe essere circa 1.5 volte la distanza che separa gli altoparlanti. Per esempio: Se la distanza tra agli altoparlante e la posizione d'ascolto è di 9 piedi, gli altoparlanti dovrebbero poi essere a una distanza di 6 piedi l'une dall'altra. Questo vi procurera una separazione dello stereo e una formazione di immagini eccelente per la rilettura della musica. Questo è solamente un punto d'inizio, l'acustica della stanza ed il positizamento dei mobili varierano il positozimento dell'altoparlante. Usi il suo miglior giudizio e esperimenti con il positozimento dell'altoparlante. Minori adattamenti potranno procurare miglioramenti significativi di rendimento.
C-50,C-100,C-200
Il C-50, C-100, C-200 è disegnato da essere utilizzato come un'altoparlante frontale sinistra o destra, oppure come un' altoparlante di canale posteriori. Quando fa la INSTALLazione dell' altoparlante da scaffale C-50, C-100, C-200 ad un muro, c'è un inserto nella parte posteriore dell' altoparlante, situato sopra i terminali d'ingresso. L'inserto filetatto è stato concepito specificamente per il supporto del ENERGY™ Macromount™, che è disponibile presso il suo dettagliante autorizzato ENERGY™. Vedere il diagramma 7.
Quando il C-50, C-100, C-200 delve essere installato su un scaffale o un piedistallo, collegare i 4 paraurti di gomma alla parte inferiore dell'altoparlante, quello proteggerà sua superficie di montaggio che l'altoparlante da danni. Semplicamente togliere il paraurto dal foglio e afferiglio sulla parte inferiore dell'altoparlante, un paraurto per agli angolo. I paraurti di gomma aiutanoanche a disaccoppiare l'altoparlante dal scaffale o piedistallo. Vedere il diagramma 8.
C-C50, C-C100
Quando il C-C50, C-C100 è utilizzato come l'altoparlante centrale, idealmente viene quello quanti più vicino possible al centro della television o del proietto video. Questo è per assicurare che le voci e tutti i suoni provengano dal posizionamento dell'artista sullo schermo. Puito essere sopra, sotto o su an scaffale in un armadio pensile o altri mobile. Utilizzi la posizione che accorda la migliorie qualità di suono, perché si deveanche pensare alla sicurezza e alla decorazione della stanza. Il canale centrale funzioni meglio quando la parte anteriore dell'altoparlante è a livello parco con la televisione oppure con lo scaffale dove è statoesso. Se l'altoparlante centrale è stato incassato, il suono sare distante e di carattere indefinito. Vedere il diagramma 9.
Quando si deve installare il C-C50, C-C100 sulla televisione, in un armadietto o su un scaffale, collegare i 4 paraurti di gomma alla parte inferiore dell'altoparlante, quello proteggerà via la superficie di montaggio che l'altoparlante da danni. Semplicitamente togliere il paraurto dal foglio e affiggere un paraurto ad agli angolo sull'altoparlante. Vedere il diagramma 8.
C-R100
Gli altoparlanti posteriori possono variare molto di posizione dipendente della disposizione generale della stanza ed il positizionamento dei mobili. La posizione ideale è sia sui muri laterali o sui muri posteriori.
Muro laterale: Questa posizione utilizza le mura posteriori della stanza per riflettere il suono e create l'effetto "ambientale".
Muro posteriore: è generalmente utilizzato quando la posizione del muro laterale non vi è disponibile, a causa del posizionamento dei mobili o delle dimensioni della stanza. è utilizzatoanche in una configurazione di effetto 6.1 o 7.1.
Entrambi le posizioni di montaggio hanno i loro vantage e svantaggi; si dovrebbe scegliere la posizione che offre la migliorie copertura per tutte la stanza. L'obiettivo degli altoparlanti dell'effetto ambientale ("surround") durante la riproduzione di una pellicola è di create un "ambiente" attorno a voi. Gli altoparlanti di canale posteriori sono ideallmente messi a una distance uguale da voi rispettoagli altoparlanti anteriors. Ma quello non è sempre possible in un ambiente di casa. Il C-R100 émetterà il suono da entrambi i bianchi dell'altoparlante, ed è meglioesso dove puòutilizzarele mura per riflettere il suono attornoagli ascoltatori. La migliorie posizione di montaggio per unsystema 5.1 system è la posizione del muro laterale,pioché fa uso delle mura posteriori e laterali della stanza.Crea un effetto ambientale naturale e il suono nella camera sembrera più grande di quello che è in realità. In esta posizione, provi di montare I'altoparlante in modo che sia a fianco a voi o un poco dietro di voi.L'altezza dovrebbe essere al di sopra del livello degli orecchi, approximativamente a 2/3 dall'altezza delle mura. Un buon punto di principio è 6 piedi dal suolo tipicamente, e I'altoparlante dovrebbe essere a 2 piedi sopra la sua testa quando è seduto(a). Queste linee direttrice generale dovrebbero essere utili per la sua scelta di positizamento. Vedere il diagramma 9.
Si più sono anderenotenerisultenti eccellenti nella posizione posteriori. Cerci di non mettere gli altoparlanti direttamente in un angolo. Laschi 2 o più piedi tra l'orlo dell'armadietto ed il muro centraleosi il suoipo riflettere intorno alla stanza. La posizione posteriore è normalmente scelta quando la stanza non accomoda la posizione del muro laterale a causa delle mure disuguali, bordatur de porte, oppure un'apertura grande, ecc. É raccomandato che il centro posteriori (sistema 6.1) o posteriori doppio (7.1) siMESSO alla stessa altezza degli altri due altoparlanti posteriori con effetti ambientali quando possible.
MONTAGGIO DEGLI ALTOPARLANTI C-R100
NOTA: Il sistema di montaggio murale del C-R100 è molto semplice. Attenzione particolare deve essere portata per montarla con sicurezza poichè l'altoparlante è pesante e un montaggio improprio potrebbe portare danni al prodotto e/o ferrite. Per favore, seguire le istruzioni accuramente! Vedere il diagramma 10.
1) Selezionare I'ubicazione più adatta per montare I'altoparlante nella sua stanza.
2) Mettere il supporto di montaggio murale contro la parete dove desidera installare l'altoparlante emarca il centro dei due buchi con una matita. E qui che bisogna insere gli elementi di montaggio adequati per fissare il cargo di 15 libbre con sicurezza. La ferratura non è inclusa con l'altoparlante dati che i materiali di costruzione variano molto da un paese all'alto, perché la grandezza della testa di vite raccomandata è il numero 8. La lunghezza delle vite è determinato dal materiale del muro.
3) Se installa l'altoparlante direttamente nella muratura in pietre a secco, si assicura di utilizzare l'ancoraggio adequato, poichè le vite da sole nella muratura a secco non accorderanno un montaggio abbastanza forte. Inserire l'ancoraggio e poi Maintainere il supporto di montaggio contro il muro. Inserire le vite finché l'aggiustaggio è forte. Provi di ubicarle nelle montanti a muro quando possible.
4) Avvitare il bullone incluso nella parte posteriore dell'altoparlante C-R100, situata sopra la coppa del terminale. Avvitare a mano fino a fondo e poi allentare in direzione anti-orario per un paio di giri. Mettere le due paraurti di gomma autoadesivi incluse nella parte posteriore dell'altoparlante, ad agli bianco dell'etichetta nel dorso.
5) Mantenere l'altoparlante vertcialmente diritto e insere la testa del bullone nel buco grande. Mettere l'altoparlante al suoippo.
SINTONIA FINE
Prima di iniziare qualiasi sintonia fine, assicurarsi che tutte le connessioni sono ben fatto e che i vostri altoparlanti sono stati rodati per un minimo di 100 ore. Questo assicurerà risultati adequati.
La sua stanza di ascolto è il componente finale del suo sistema audio e fara la differenza tra un suono mediocro e un suono di alta qualità. Riflessioni, che fanno parte di agli registrazione e riproduzione di musica, avranno un impatto magiore sul rendimento del vostroSYSTEMA. Se la sua stanza è troppo "viva",cioe ci sono troppo superficie scoperte come finestri in vetro, pavamenti duri e arredamenti fini, potra trovare che il suono è troppo lucido. Se la sua stanza è " morta",cioe c'è un tappeto vellutato spesso, mobili pesanti e multi rivestimenti murali, potra trovare che il suono manca di energia dinamica. Per rimidiare quetti problemi, dovrebbe considere piccoli cambiamenti alla sua stanza poichè generalmente porteranno grande miglioramenti alla qualità del suono. La magioranza delle stanze d'ascolto devono equilibrare l'estetica ed il suono, pero la pazienza e piccloi aggiustamenti nel posizionamento e regolazioni potranno bargli immensi dividendi acustici.
Le basse frequenze dei bassi sono tipicamente哪些 più influenzate alla suaStanza di ascolto. Se trova che il basso nella suaStanza è irregolare o esagerato in certi frequenze, esperimentando con il posizionamento degli altoparanti frontali o l'orientazione verso la posizione d'ascolto potra attenuare quostiproblemi. La prossimità degli altoparanti ai bordi dellaStanza, come le mura,avrav un effetto sulla frequenza dei bassi. Se il suo sistema manca di bassi,verificare prima le connessioni per assicurarvi che il suo sistema si in fase, poi experimenti con il positizionamento. Piui lontano è dal muro, meno uscita globale dei bassi avravilso suoSYSTEMA, pero i bassi saranno definiti meglio generalmente. Se posizione i cui altoparanti troppo vicino a un bordo di stanza, il basso tipicamente sare assagerato e mal definite.Aggliustando i cui altoparanti alla suaStanza porterai i migliorori risultati.
Se ha dei problemi con la formazione degli immagini, prima assicurarsi che gli altoparlanti sono in fase l'uno con l'alto. Se quello è il caso e la formazione degli immagini è ancora un problema, mettendo gli altoparlanti più vicino l'uno all'alto o obliquamente un poco (mettendoli ad un angolo verso la posizione d'ascolto) pourrait aiutare in quello rispetto.
Quando si installa unsystema di suono di effetto ambientale, tutto qui suddetto èvero. La calibrazione della distance tra gli altoparlanti,aggiustando i ritardi e equilibrando i sui livelli con un contatore SPL è necessario per otteneri miglior risultati dal vostroSYSTEMA.
CURA DELLA FINITURA
Gli armadietti della series di riferimento C-Series dovrebbero essere lavati delicatamente con solamente un stronfinaccio umido e agua tiepida agli tanto, per rimuovere la polvere o gli impronti digitali. Non usi un sgrassante abrasivo o qualiasi tipo di sgrasante a base di ammoniaco o per pullire i vetri. Per togliere la polvere dal stronfinaccio per la griglia, utilizzi la spazzola che viene con l'aspirapolvere oppure una spugna legermente umida o un stronfinaccio alla. Non tocchi i coni degli altoparlanti direttamente o metterli a contatto con l'acqua o materiali per pulizia poichè potranno causare danni irreparabili.
