MANUAL DE UTILIZADOR C-C100 Energy

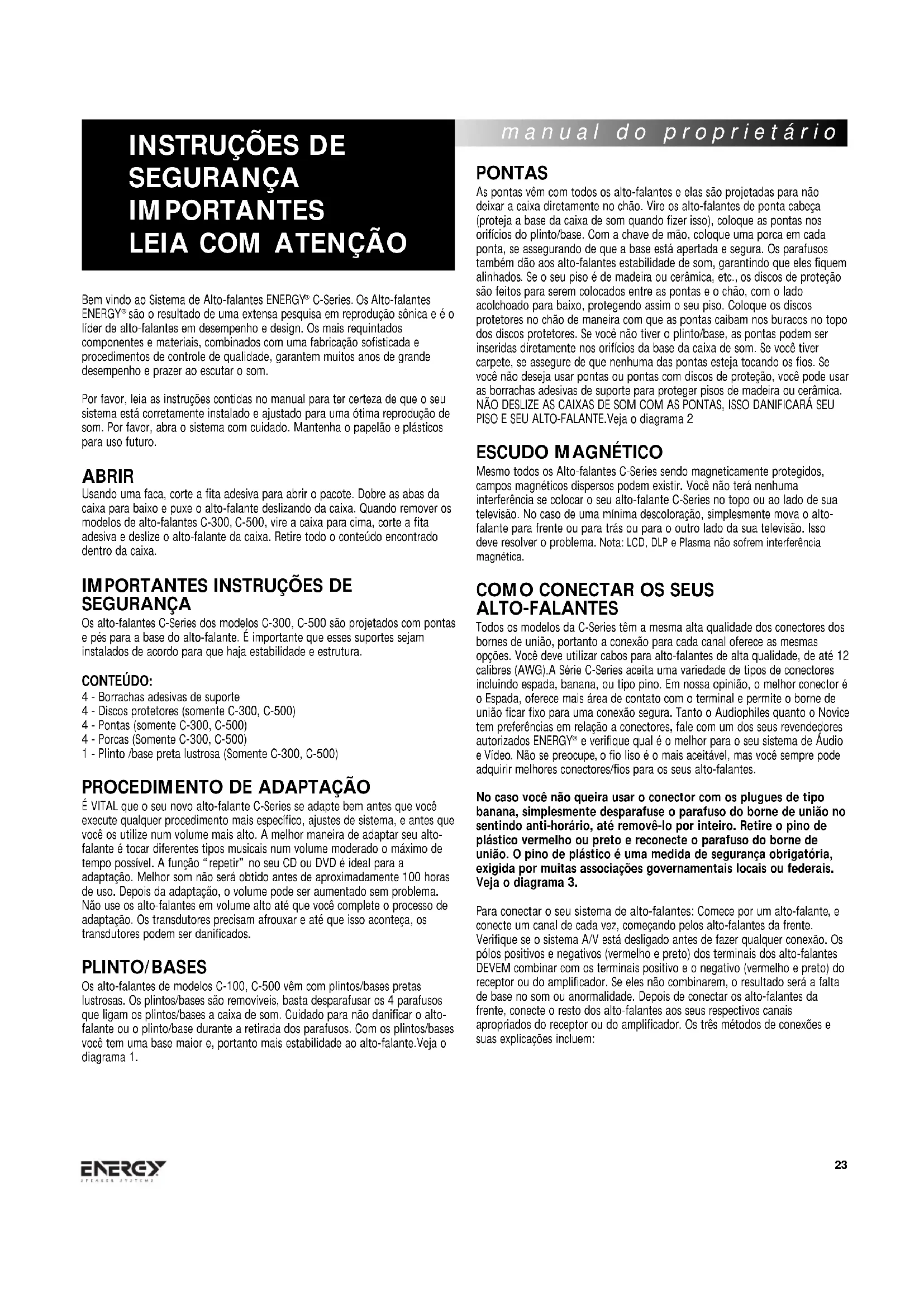

são o resultado de uma extensa pesquisa em reprodução sônica e é o líder de alto-falantes em desempenho e design. Os mais requintados componentes e materiais, combinados com uma fabricação sofisticada e procedimentos de controle de qualidade, garantem muitos anos de grande desempenho e prazer ao escutar o som. Por favor, leia as instruções contidas no manual para ter certeza de que o seu sistema está corretamente instalado e ajustado para uma ótima reprodução de som. Por favor, abra o sistema com cuidado. Mantenha o papelão e plásticos para uso futuro. ABRIR Usando uma faca, corte a fita adesiva para abrir o pacote. Dobre as abas da caixa para baixo e puxe o alto-falante deslizando da caixa. Quando remover os modelos de alto-falantes C-300, C-500, vire a caixa para cima, corte a fita adesiva e deslize o alto-falante da caixa. Retire todo o conteúdo encontrado dentro da caixa.

IMPORTANTES INSTRUÇÕES DE

SEGURANÇA Os alto-falantes C-Series dos modelos C-300, C-500 são projetados com pontas e pés para a base do alto-falante. É importante que esses suportes sejam instalados de acordo para que haja estabilidade e estrutura. CONTEÚDO:

PROCEDIMENTO DE ADAPTAÇÃO

É VITAL que o seu novo alto-falante C-Series se adapte bem antes que você execute qualquer procedimento mais específico, ajustes de sistema, e antes que você os utilize num volume mais alto. A melhor maneira de adaptar seu alto- falante é tocar diferentes tipos musicais num volume moderado o máximo de tempo possível. A função “repetir” no seu CD ou DVD é ideal para a adaptação. Melhor som não será obtido antes de aproximadamente 100 horas de uso. Depois da adaptação, o volume pode ser aumentado sem problema. Não use os alto-falantes em volume alto até que você complete o processo de adaptação. Os transdutores precisam afrouxar e até que isso aconteça, os transdutores podem ser danificados. PLINTO/BASES Os alto-falantes de modelos C-100, C-500 vêm com plintos/bases pretas lustrosas. Os plintos/bases são removíveis, basta desparafusar os 4 parafusos que ligam os plintos/bases a caixa de som. Cuidado para não danificar o alto- falante ou o plinto/base durante a retirada dos parafusos. Com os plintos/bases você tem uma base maior e, portanto mais estabilidade ao alto-falante.Veja o diagrama 1. PONTAS As pontas vêm com todos os alto-falantes e elas são projetadas para não deixar a caixa diretamente no chão. Vire os alto-falantes de ponta cabeça (proteja a base da caixa de som quando fizer isso), coloque as pontas nos orifícios do plinto/base. Com a chave de mão, coloque uma porca em cada ponta, se assegurando de que a base está apertada e segura. Os parafusos também dão aos alto-falantes estabilidade de som, garantindo que eles fiquem alinhados. Se o seu piso é de madeira ou cerâmica, etc., os discos de proteção são feitos para serem colocados entre as pontas e o chão, com o lado acolchoado para baixo, protegendo assim o seu piso. Coloque os discos protetores no chão de maneira com que as pontas caibam nos buracos no topo dos discos protetores. Se você não tiver o plinto/base, as pontas podem ser inseridas diretamente nos orifícios da base da caixa de som. Se você tiver carpete, se assegure de que nenhuma das pontas esteja tocando os fios. Se você não deseja usar pontas ou pontas com discos de proteção, você pode usar as borrachas adesivas de suporte para proteger pisos de madeira ou cerâmica. NÃO DESLIZE AS CAIXAS DE SOM COM AS PONTAS, ISSO DANIFICARÁ SEU PISO E SEU ALTO-FALANTE.Veja o diagrama 2

Mesmo todos os Alto-falantes C-Series sendo magneticamente protegidos, campos magnéticos dispersos podem existir. Você não terá nenhuma interferência se colocar o seu alto-falante C-Series no topo ou ao lado de sua televisão. No caso de uma mínima descoloração, simplesmente mova o alto- falante para frente ou para trás ou para o outro lado da sua televisão. Isso deve resolver o problema. Nota: LCD, DLP e Plasma não sofrem interferênciamagnética.

COMO CONECTAR OS SEUS

ALTO-FALANTES Todos os modelos da C-Series têm a mesma alta qualidade dos conectores dos bornes de união, portanto a conexão para cada canal oferece as mesmas opções. Você deve utilizar cabos para alto-falantes de alta qualidade, de até 12 calibres (AWG).A Série C-Series aceita uma variedade de tipos de conectores incluindo espada, banana, ou tipo pino. Em nossa opinião, o melhor conector é o Espada, oferece mais área de contato com o terminal e permite o borne de união ficar fixo para uma conexão segura. Tanto o Audiophiles quanto o Novice tem preferências em relação a conectores, fale com um dos seus revendedores autorizados ENERGY

e verifique qual é o melhor para o seu sistema de Áudio e Vídeo. Não se preocupe, o fio liso é o mais aceitável, mas você sempre pode adquirir melhores conectores/fios para os seus alto-falantes. No caso você não queira usar o conector com os plugues de tipo banana, simplesmente desparafuse o parafuso do borne de união no sentindo anti-horário, até removê-lo por inteiro. Retire o pino de plástico vermelho ou preto e reconecte o parafuso do borne de união. O pino de plástico é uma medida de segurança obrigatória, exigida por muitas associações governamentais locais ou federais. Veja o diagrama 3. Para conectar o seu sistema de alto-falantes: Comece por um alto-falante, e conecte um canal de cada vez, começando pelos alto-falantes da frente. Verifique se o sistema A/V está desligado antes de fazer qualquer conexão. Os pólos positivos e negativos (vermelho e preto) dos terminais dos alto-falantes DEVEM combinar com os terminais positivo e o negativo (vermelho e preto) do receptor ou do amplificador. Se eles não combinarem, o resultado será a falta de base no som ou anormalidade. Depois de conectar os alto-falantes da frente, conecte o resto dos alto-falantes aos seus respectivos canais apropriados do receptor ou do amplificador. Os três métodos de conexões e suas explicações incluem: manual do proprietário

1) Usando sua escolha de fio para alto-falante e seu método de terminal,

conecte o cabo do seu alto-falante (atenção com as polaridades positiva e negativa), ao conjunto de conectores. Tenha certeza de que os terminais estejam firmes. Os frisos dourados que conectam a parte de baixo e a de cima devem permanecer em seus lugares.

2) Repita o procedimento para o segundo alto-falante.

MÉTODO DE DOIS FIOS (VEJA O DIAGRAMA 5) Esse método envolve a utilização de vários cabos e conectores, para acessar os dois conjuntos de terminais nos alto-falantes maiores do C-Series simultaneamente. A vantagem do fio duplo é reduzir ruído por mau contato, pois você terá o dobro da espessura do cabo entre o amplificador e o alto- falante como o método tradicional teria. Para saber mais detalhes sobre as vantagens do fio duplo, fale com seu revendedor autorizado ENERGY

NOTA: Antes de começar, remova o arame dourado, cujo conecta a parte de cima e a de baixo dos terminais de entradas. Para remover os arames, afrouxe todos os conectores e puxe o arame dos bornes de união. Tenha certeza de que você os coloque num lugar seguro para uso futuro.

1) Com o seu fio de escolha para o alto-falante e o método de terminal,

conecte um cabo do alto-falante do amplificador (atenção para as polaridades positiva e negativa) ao conjunto de conectores da parte superior. Assegure-se de que os terminais estejam fixos.

2) Depois, conecte o segundo cabo, do mesmo canal do seu amplificador a

MÉTODO DE DUPLA AMPLIFICAÇÃO (VEJA O DIAGRAMA 6) Esse sistema de conexão envolve o uso de dois canais amplificadores separados para gerar um conjunto de alto-falantes.A idéia é ter um amplificador stéreo conectado a um alto-falante, e outro amplificador idêntico gerando o outro alto-falante. Isso é geralmente chamado de Bi-Amplificação: ”Vertical”. Este é o único método recomendado por ENERGY

NOTA: Antes de começar, remova o arame dourado, cujo conecta a parte de cima e a de baixo dos terminais de entradas. Para remover os arames, afrouxe todos os conectores e puxe o arame dos bornes de união. Tenha certeza de que você os coloque num lugar seguro para uso futuro.

1) Com o seu fio de escolha para o alto-falante e o método de terminal,

conecte um cabo do alto-falante do amplificador (atenção para as polaridades positiva e negativa) ao conjunto de conectores da parte superior. Assegure-se de que os terminais estejam fixos.

2) Depois, conecte o segundo cabo, do outro canal do amplificador à parte

inferior do conjunto de terminais, assegurando-se de que estejam fixos.

3) Repita os passos 1 e 2 para o outro alto-falante usando o outro amplificador

POSICIONAMENTO E INSTALAÇÃO SEUS

ALTO-FALANTES CAIXAS DE SOM PRINCIPAIS (DIREITA E ESQUERDA) (C-50, C-100, C-200, C-300, C-500) Geralmente as principais caixas de som são posicionadas na frente do ambiente, uma em cada lado da TV ou do vídeo projetor. Elas devem ser colocadas no mínimo a um metro e oitenta cm de distância, e se a disposição dos móveis permitirem coloque-os a pelo menos 30 centímetros da parede. Para calcular o melhor posicionamento das caixas, meça a distância entre os alto-falantes e a posição de escuta. A sua distância em relação aos alto- falantes devem ser em torno 1.5 vezes da distância entre os alto-falantes. Por exemplo: Se a distância entre os alto-falantes e a posição de escuta for de 2 metros e meio, os alto-falantes devem ficar pelo menos 1 metro e 80 cm de distância um do outro. Assim você terá uma excelente separação entre o som stéreo e a imagem para o som de fundo. Isto é só o começo, a acústica do ambiente e a disposição dos móveis podem variar na disposição dos alto- falantes. Use o seu bom senso e experimente diferentes posições para o alto- falante. Pequenas mudanças podem fazer uma grande diferença no desempenho do alto-falante. C-50, C-100, C-200 O C-50, C-100, C-200 é feito para ser usado como os alto-falantes da frente, esquerdo ou direito, ou como um alto falante de fundo. Quando instalar o C-50, C-100, C-200 na parede, há uma saída construída atrás da caixa de som, acima das saídas dos terminais. O orifício é feito especificamente para a o suporte ENERGY

Macromount™ , cujo está a venda no seu revendedor autorizado ENERGY

. Veja o diagrama 7 Quando o C-50, C-100, C-200 é instalado na estante ou num móvel, coloque as 4 borrachas adesivas de suporte na base da caixa de som, protegendo assim a superfície e o alto-falante. Simplesmente descole a borracha do adesivo e a cole na base da caixa de som, uma em cada canto. A borracha também ajuda o afastamento entre a caixa de som da estante. Veja o diagrama 8. C-C50, C-C100 Quando o C-C50, C-C100 é usado como o alto - falante central, ele é posicionado o mais perto possível do centro da TV ou do vídeo. Isso faz com que vozes e todos os sons venham do posicionamento do desempenho na tela. Ele pode ficar no topo, embaixo, ou numa estante entre a parede e outro móvel. Escolha a posição que fornece melhor qualidade de som, mas sempre tenha em mente a segurança e a decoração do ambiente. O canal central funciona melhor quando a frente do alto-falante é alinhada com a frente da TV ou alinhada com a estante onde ele possa estar. Se o alto-falante ficar desalinhado, o som vai parecer distante ou indefinido. Veja o diagrama 9. Quando o C-C50, C-C100 for ser instalado no topo da televisão, num armário ou numa estante, por favor coloque as 4 borrachas na base dos alto-falantes para proteger a superfície e o alto-falante. Quando o RC-LCR é instalado na estante ou num móvel, coloque as 4 borrachas adesivas de suporte na base da caixa de som, protegendo assim a superfície e o alto-falante. Simplesmente descole a borracha do adesivo e a cole na base da caixa de som, uma em cada canto. A borracha também ajuda o afastamento entre a caixa de som da estante Veja o diagrama 8. manual do proprietário 24C-R100 Os alto-falantes traseiros podem variar muito e posição dependendo da disposição dos móveis do ambiente.A posição ideal é ou nas duas paredes laterais ou traseiras. Paredes laterais: Essa posição utiliza as paredes traseiras do ambiente para refletir o som e criar um efeito “surround” Paredes traseiras: Esta geralmente é usada quando a parede lateral não pode ser utilizada, devido à disposição dos móveis ou dimensões do ambiente. É também utilizada numa configuração 6.1 ou 7.1. As duas posições têm suas vantagens e desvantagens, cabe a você escolher a posição que oferece melhor cobertura ao ambiente. O propósito dos alto- falantes surround durante um filme é criar uma atmosfera ao redor de você. Os alto-falantes traseiros devem ser posicionados com a mesma distância que os altos-falantes da frente estão de você. Mas isso nem sempre é possível numa sala. O C-R100 emitirá sons dos dois lados dos alto-falantes, e é melhor posicionado onde as paredes podem ser utilizadas para refletir os sons para os ouvintes. O melhor posicionamento para um sistema 5.1 é a posição das paredes laterais, pois utiliza as paredes traseiras e as paredes laterais. Isso criará um efeito “surround”, fazendo o som mais vibrante do que realmente é. Nesta posição, tente colocar o alto-falante na sua direção ou um pouquinho para trás.A altura deve ser acima de sua orelha, aproximadamente 2/3 da altura da parede.A 1 metro e 80 do chão é geralmente bom e o alto-falante deve ficar a 60 cm acima de sua cabeça quando sentado. Essas dicas devem ajudá-los na escolha do posicionamento.Veja o diagrama 9. Você também pode ter excelentes resultados na posição traseira.Tente não colocar os alto-falantes nos cantos. Deixe 60 cm ou mais entre a ponta da caixa de som e a parede, deixando o som refletir em todo o ambiente.A posição traseira é geralmente escolhida quando o seu ambiente não pode acomodar a posição lateral, por exemplo, uma porta, um vão, etc. Recomenda- se sempre que possível que a posição traseira central (sistema 6.1) ou posição dupla traseira (7.1) sejam posicionadas na mesma altura dos outros dois alto- falantes traseiros.

MONTANDO SEUS ALTO-FALANTES C-R100

NOTA: O C-R100 é um simples sistema de parede. Muito cuidado deve ser tomado para instalá-lo, pois o alto -falante é pesado e o dano causado no produto e/ou acidente podem ser causados devido à montagem inadequada. Siga as instruções com atenção! Veja o diagrama 10.

1) Escolha a melhor posição de montagem para o seu ambiente

2) Coloque o suporte de montagem na parede no local desejado e marque o

centro dos dois orifícios com um lápis. Este é o lugar onde você precisa inserir o necessário equipamento de montagem para segurar com segurança 7 kilos. O equipamento não vem incluído com o alto-falante, pois os materiais de construção podem variar de um país para o outro, mas o tamanho recomendado para o parafuso é o número 8. A quantidade de parafusos deve ser determinada de acordo com o material que a parede é feita.

3) Se você está instalando direto numa parede normal, assegure-se de que está

utilizando as escoras apropriadas, pois os parafusos não serão suficientes. Coloque as escoras e segure o suporte de montagem na parede. Insira o parafuso até que se firme.Tente colocá-los na base da parede se possível

4) Coloque os parafusos na entrada da traseira do alto-falante C-R100,

localizado acima da volta do terminal. Aperte-o com a mão até o fim, depois afrouxe-o umas voltas. Coloque duas borrachas adesivas na traseira do alto- falante, nos dois lados das etiquetas.

5) Coloque os alto-falantes em pé e insira o parafuso no orifício maior. Deixe o

alto-falante deslizar para baixo. AJUSTE Antes do ajuste, assegure-se de que todos os conectores estão corretos e seus alto-falantes adaptaram-se por pelo menos 100 horas. Isso garantirá bons resultados. Seu ambiente é o componente final do seu sistema de áudio e fará a grande diferença entre som o comum e o som de alta qualidade. Reflexões, que fazem parte de toda gravação e música, terá um efeito maior no desempenho do seu sistema. Se o seu ambiente for muito “vivo”, ou seja, se tiver várias superfícies, como de vidro nas janelas, piso de madeira, e poucos móveis, você terá um som muito claro. Se o seu ambiente for “morto”, ou seja, se tiver um carpete grosso, muitos móveis e muita coisa nas paredes, você vai achar que falta energia no som. Para remediar esses problemas, algumas pequenas mudanças serão necessárias para obter um melhor som. Os ambientes devem sem balanceados entre estética e som, mas paciência e pequenos ajustes em posicionamento e funções podem fazer uma enorme diferença. As freqüências baixas de base são geralmente influenciadas pelo seu ambiente. Se você achar a que base no seu ambiente está desigual ou exagerada em algumas freqüências, experimente modificar os alto-falantes frontais ou mude sua direção para o ambiente de escuta, podendo assim resolver alguns dos problemas.A proximidade dos alto-falantes aos limites do ambiente, como as paredes, afetarão a freqüência da base. Se você achar que seu sistema falta freqüência de base, primeiro cheque os conectores para ter certeza de que o se sistema está funcionando de acordo para depois mexer com seu posicionamento. Quanto mais longe da parede, menos base o seu sistema terá, mas a base será mais definida. Se você posicionar seus alto-falantes muito perto de uma parede, a base será tipicamente indefinida e exagerada.Ajuste seus alto-falantes de acordo com sem ambiente e você obterá bons resultados. Se você estiver tendo problemas com imagens, primeiro se assegure de que seus alto-falantes estão funcionando juntos. Se este for o caso, e a imagem ainda apresentar problemas, posicione os alto-falantes mais próximos uns aos outros ou mova-os um pouquinho (com o ângulo para a posição do ouvinte) pode ajudar. Quando instalar um sistema surround, todas as afirmações são verdadeiras: calibração da distância dos seus alto-falantes, ajuste de atrasos e balanceamento de níveis com um metro SPL são necessários para extrair o melhor que seu áudio tem a oferecer. CUIDADOS A série de caixas de som C-Series deve ser limpa com um pano úmido em água quente, para a retirada do pó e impressão digital. Não use líquidos de limpeza abravisos, ou nenhum tipo de produto de limpeza com amônia, ou produto de limpeza para janelas. Para tirar o pó da tela do alto-falante, use a escovinha do seu aspirador de pó, uma esponja úmida ou um pano especialmente feito para tirar pó. Não toque diretamente os cones dos alto-falantes ou não ponha em contato com água ou produtos de limpeza, pois este procedimento poderá causar dano permanente. manual do proprietário 25Поздравляем! Вы приобрели акустическую систему ENERGY® Speaker Systems' C-Series. Одно из последних достижений в дизайне и акустике, ENERGY® Speaker - результат интенсивных исследований в области точности воспроизведения звука. Современная начинка, качественная наружная отделка, сборка, прошедшая строжайший контроль качества, все это обеспечит вам отличное воспроизведение и удовольствие от прослушивания. Чтобы правильно установить и настроить систему на оптимальное воспроизведение звука, ВНИМАТЕЛЬНО СЛЕДУЙТЕ ИНСТРУКЦИИ! Осторожно распакуйте аппаратуру. Сохраните коробку и другие упаковочные материалы для дальнейшего использования.
