MANUALE UTENTE C-500 Energy

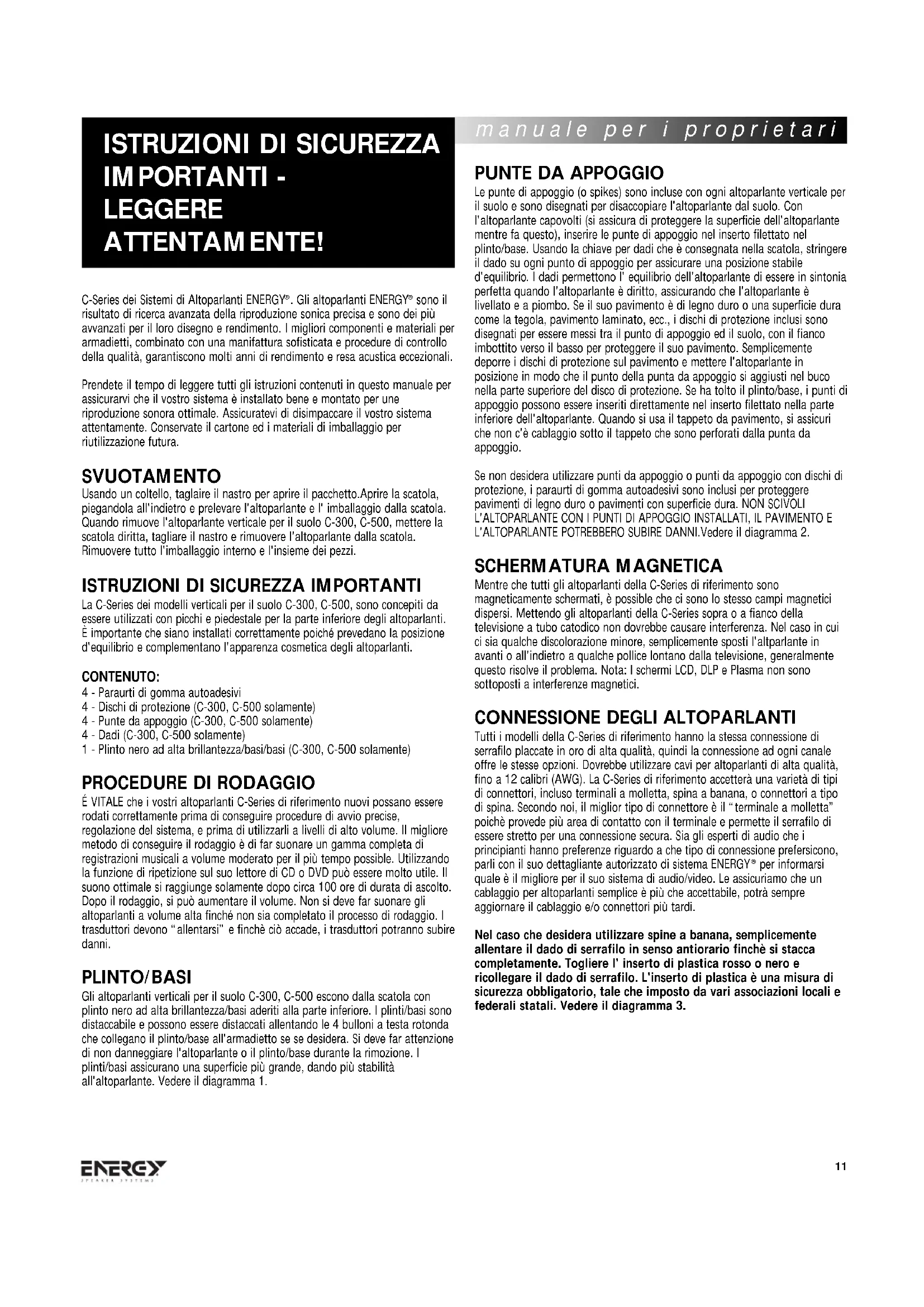

C-Series dei Sistemi di Altoparlanti ENERGY

. Gli altoparlanti ENERGY

sono il risultato di ricerca avanzata della riproduzione sonica precisa e sono dei più avvanzati per il loro disegno e rendimento. I migliori componenti e materiali per armadietti, combinato con una manifattura sofisticata e procedure di controllo della qualità, garantiscono molti anni di rendimento e resa acustica eccezionali. Prendete il tempo di leggere tutti gli istruzioni contenuti in questo manuale per assicurarvi che il vostro sistema è installato bene e montato per une riproduzione sonora ottimale. Assicuratevi di disimpaccare il vostro sistema attentamente. Conservate il cartone ed i materiali di imballaggio per riutilizzazione futura. SVUOTAMENTO Usando un coltello, taglaire il nastro per aprire il pacchetto.Aprire la scatola, piegandola all'indietro e prelevare l'altoparlante e l' imballaggio dalla scatola. Quando rimuove l'altoparlante verticale per il suolo C-300, C-500, mettere la scatola diritta, tagliare il nastro e rimuovere l'altoparlante dalla scatola. Rimuovere tutto l'imballaggio interno e l'insieme dei pezzi.

ISTRUZIONI DI SICUREZZA IMPORTANTI

La C-Series dei modelli verticali per il suolo C-300, C-500, sono concepiti da essere utilizzati con picchi e piedestale per la parte inferiore degli altoparlanti. È importante che siano installati correttamente poiché prevedano la posizione d'equilibrio e complementano l'apparenza cosmetica degli altoparlanti. CONTENUTO:

4 - Paraurti di gomma autoadesivi

4 - Dischi di protezione (C-300, C-500 solamente)

4 - Punte da appoggio (C-300, C-500 solamente)

4 - Dadi (C-300, C-500 solamente)

1 - Plinto nero ad alta brillantezza/basi/basi (C-300, C-500 solamente)

PROCEDURE DI RODAGGIO

É VITALE che i vostri altoparlanti C-Series di riferimento nuovi possano essere rodati correttamente prima di conseguire procedure di avvio precise, regolazione del sistema, e prima di utilizzarli a livelli di alto volume. Il migliore metodo di conseguire il rodaggio è di far suonare un gamma completa di registrazioni musicali a volume moderato per il più tempo possible. Utilizzando la funzione di ripetizione sul suo lettore di CD o DVD può essere molto utile. Il suono ottimale si raggiunge solamente dopo circa 100 ore di durata di ascolto. Dopo il rodaggio, si può aumentare il volume. Non si deve far suonare gli altoparlanti a volume alta finché non sia completato il processo di rodaggio. I trasduttori devono “allentarsi” e finchè ciò accade, i trasduttori potranno subire danni. PLINTO/BASI Gli altoparlanti verticali per il suolo C-300, C-500 escono dalla scatola con plinto nero ad alta brillantezza/basi aderiti alla parte inferiore. I plinti/basi sono distaccabile e possono essere distaccati allentando le 4 bulloni a testa rotonda che collegano il plinto/base all'armadietto se se desidera. Si deve far attenzione di non danneggiare l'altoparlante o il plinto/base durante la rimozione. I plinti/basi assicurano una superficie più grande, dando più stabilità all'altoparlante. Vedere il diagramma 1.

Le punte di appoggio (o spikes) sono incluse con ogni altoparlante verticale per il suolo e sono disegnati per disaccopiare l'altoparlante dal suolo. Con l'altoparlante capovolti (si assicura di proteggere la superficie dell'altoparlante mentre fa questo), inserire le punte di appoggio nel inserto filettato nel plinto/base. Usando la chiave per dadi che è consegnata nella scatola, stringere il dado su ogni punto di appoggio per assicurare una posizione stabile d'equilibrio. I dadi permettono l' equilibrio dell'altoparlante di essere in sintonia perfetta quando l'altoparlante è diritto, assicurando che l'altoparlante è livellato e a piombo. Se il suo pavimento è di legno duro o una superficie dura come la tegola, pavimento laminato, ecc., i dischi di protezione inclusi sono disegnati per essere messi tra il punto di appoggio ed il suolo, con il fianco imbottito verso il basso per proteggere il suo pavimento. Semplicemente deporre i dischi di protezione sul pavimento e mettere l'altoparlante in posizione in modo che il punto della punta da appoggio si aggiusti nel buco nella parte superiore del disco di protezione. Se ha tolto il plinto/base, i punti di appoggio possono essere inseriti direttamente nel inserto filettato nella parte inferiore dell'altoparlante. Quando si usa il tappeto da pavimento, si assicuri che non c'è cablaggio sotto il tappeto che sono perforati dalla punta da appoggio. Se non desidera utilizzare punti da appoggio o punti da appoggio con dischi di protezione, i paraurti di gomma autoadesivi sono inclusi per proteggere pavimenti di legno duro o pavimenti con superficie dura. NON SCIVOLI L'ALTOPARLANTE CON I PUNTI DI APPOGGIO INSTALLATI, IL PAVIMENTO E L'ALTOPARLANTE POTREBBERO SUBIRE DANNI.Vedere il diagramma 2. SCHERMATURA MAGNETICA Mentre che tutti gli altoparlanti della C-Series di riferimento sono magneticamente schermati, è possible che ci sono lo stesso campi magnetici dispersi. Mettendo gli altoparlanti della C-Series sopra o a fianco della televisione a tubo catodico non dovrebbe causare interferenza. Nel caso in cui ci sia qualche discolorazione minore, semplicemente sposti l'altparlante in avanti o all'indietro a qualche pollice lontano dalla televisione, generalmente questo risolve il problema. Nota: I schermi LCD, DLP e Plasma non sono sottoposti a interferenze magnetici.

CONNESSIONE DEGLI ALTOPARLANTI

Tutti i modelli della C-Series di riferimento hanno la stessa connessione di serrafilo placcate in oro di alta qualità, quindi la connessione ad ogni canale offre le stesse opzioni. Dovrebbe utilizzare cavi per altoparlanti di alta qualità, fino a 12 calibri (AWG). La C-Series di riferimento accetterà una varietà di tipi di connettori, incluso terminali a molletta, spina a banana, o connettori a tipo di spina. Secondo noi, il miglior tipo di connettore è il “terminale a molletta” poichè provede più area di contatto con il terminale e permette il serrafilo di essere stretto per una connessione secura. Sia gli esperti di audio che i principianti hanno preferenze riguardo a che tipo di connessione prefersicono, parli con il suo dettagliante autorizzato di sistema ENERGY

per informarsi quale è il migliore per il suo sistema di audio/video. Le assicuriamo che un cablaggio per altoparlanti semplice è più che accettabile, potrà sempre aggiornare il cablaggio e/o connettori più tardi. Nel caso che desidera utilizzare spine a banana, semplicemente allentare il dado di serrafilo in senso antiorario finchè si stacca completamente. Togliere l' inserto di plastica rosso o nero e ricollegare il dado di serrafilo. L'inserto di plastica è una misura di sicurezza obbligatorio, tale che imposto da vari associazioni locali e federali statali. Vedere il diagramma 3. manuale per i proprietari

ISTRUZIONI DI SICUREZZA

IMPORTANTI - LEGGERE ATTENTAMENTE!Per collegare il suo sistema di altoparlante, incominci con un altoparlante, e collegare un canale alla volta, incominciando con gli altoparlanti di fronte. Si assicuri sempre che tutto il sistema audiovisuale sia distaccato prima di fare qualsiasi connessione. I lati positivi e negativi (rosso e nero) dei terminali degli altoparlanti DEVONO corrispondere ai terminali positivi e negativi (rosso e nero) del ricevitore o amplificatore. Se non corrispondono, un suono anormale e la mancanza di risposta dei bassi ne risulterà. Dopo aver collegato gli altoparlanti di fronte, collegare gli altri altoparlanti ai canali appropriati dei ricevitore o amplificatori. I tre metodi di connessione e le loro spiegazioni includono:

MODO DI CONNESSIONE TRADIZIONALE

(VEDERE IL DIAGRAMMA 4)

1) Usando la sua scelta di cablaggio e metodo di connessione per altoparlanti,

collegare il cablaggio (portando attenzione alle polarità positive e negative) nella parte inferiore dei connettori. Assicurarsi che i terminali sono ben stretti. Le fascette d'oro che colleggano la connessione inferiore e superiore devono rimanere in posto.

2) Repetere la procedura per il secondo altoparlante.

METODO DI BI-CABLAGGIO (VEDERE IL DIAGRAMMA 5) Questo metodo richiede l'utilizzazione di multipli cablaggi e connettori per accedere tutti i due gruppi di terminali sugli altoparlanti C-Series di riferimento simultaneamente. Il beneficio del bi-cablaggio è la riduzione del rumore, come pure la riduzione della probabilità di problemi dovuti alla mancanza di messa a terra, siccome lo spessore del cablaggio tra l'amperaggio e gli altoparlanti sarà il doppio, come previsto nel metodo tradizionale. Per più dettagli sui benefici di bi-cablaggio, parlate con il vostro dettagliante autorizzato di sistema ENERGY

NOTA: Prima di incominciare, rimuovere le fascette d'oro che colleggano la connessione inferiore e superiore dei terminali d'ingresso. Per togliere le fascette, allentare tutti i connettori e tirare le fascette fuori dai serrafili. Assicurarsi di metterli in un posto sicuro per uso futuro.

1) Usando la sua scelta di cablaggio e metodo di connessione, collegare uno

cavo per altoparlante dall'amplificatore (portando attenzione alle polarità positive e negative) nella parte superiore dei connettori. Assicurarsi che i terminali sono ben stretti.

2) Poi, collegare il secondo cavo, dallo stesso canale del suo amplificatore alla

parte inferiore dei terminali.

3) Ripetere la stessa procedura per il secondo altoparlante.

METODO DI BI-AMPLIFICAZIONE

(VEDERE IL DIAGRAMMA 6) Questo sistema di connessione richiede l'utilizzazione di amplificatori a due canali separati per dar potenza ad un insieme di altoparlanti. L'idea è di avere un amplificatore a stereo connesso ad uno altoparlante, e un'altro amplificatore identico per dar potenza al secondo altoparlante. Questo metodo è spesso chiamato una bi-amplificazione “verticale”. È l'unico metodo racommandata da ENERGY

NOTA: Prima di incominciare, rimuovere le fascette d'oro che colleggano la connessione inferiore e superiore dei terminali di ingresso. Per togliere le fascette, allentare tutti i connettori e tirare le fascette fuori dai serrafili. Assicurarsi di metterli in un posto sicuro per uso futuro.

1) Usando la sua scelta di cablaggio e metodo di connessione, collegare uno

cavo per altoparlante dall'amplificatore (portando attenzione alle polarità positive e negative) nella parte superiore dei connettori. Assicurarsi che i terminali sono ben stretti.

2) Poi, collegare il secondo cavo dall'altro canale del suo amplificatore alla

parte inferiore dei terminali, sempre assicurando che la connessione è ben stretta.

3) Ripetere i passi 1 e 2 per il secondo altoparlante utilizzando il secondo

POSIZIONAMENTO E INSTALLAZIONE DEI

SUOI ALTOPARLANTI GLI ALTOPARLANTI PRINCIPALI, SINISTRA E DESTRA, (C-50, C-100,C-200, C-300, C-500). Gli altoparlanti principali sono generalmente messi nella parte anteriore di una stanza, ad entrambi i fianchi di una televisione o proiettore video. Dovrebbero essere posizionati ad un minimo di 6 piedi a parte, e se il posizionamento dei mobili lo permetta, mantenga gli altoparlanti almeno 12 pollici lontani da tutte le mure. Per calcolare il miglior posizionamento, misurare la distanza tra gli altoparlanti stessi e la posizione d'ascolto. La sua distanza dagli altoparlanti dovrebbe essere circa 1.5 volte la distanza che separa gli altoparlanti. Per esempio: Se la distanza tra ogni altoparlante e la posizione d'ascolto è di 9 piedi, gli altoparlanti dovrebbero poi essere a una distanza di 6 piedi l'una dall'altra. Questo vi procurerà una separazione dello stereo e una formazione di immagini eccelente per la rilettura della musica. Questo è solamente un punto d'inizio, l'acustica della stanza ed il posizionamento dei mobili varierano il posizionamento dell'altoparlante. Usi il suo miglior giudizio e esperimenti con il posizionamento dell'altoparlante. Minori adattamenti potranno procurare miglioramenti significativi di rendimento. C-50, C-100, C-200 Il C-50, C-100, C-200 è disegnato da essere utilizzato come un'altoparlante frontale sinistra o destra, oppure come un' altoparlante di canale posteriore. Quando fa la installazione dell' altoparlante da scaffale C-50, C-100, C-200 ad un muro, c'è un inserto nella parte posteriore dell' altoparlante, situato sopra i terminali d'ingresso. L'inserto filettato è stato concepito specificamente per il supporto del ENERGY

Macromount™ , che è disponibile presso il suo dettagliante autorizzato ENERGY

. Vedere il diagramma 7. Quando il C-50, C-100, C-200 deve essere installato su un scaffale o un piedistallo, collegare i 4 paraurti di gomma alla parte inferiore dell'altoparlante, questo proteggerà sia la superficie di montaggio che l'altoparlante da danni. Semplicemente togliere il paraurto dal foglio e affiggerlo sulla parte inferiore dell'altoparlante, un paraurto per ogni angolo. I paraurti di gomma aiutano anche a disaccoppiare l'altoparlante dal scaffale o piedistallo. Vedere il diagramma 8. C-C50, C-C100 Quando il C-C50, C-C100 è utilizzato come l'altoparlante centrale, idealmente viene messo quanto più vicino possible al centro della televisione o del proiettore video. Questo è per assicurare che le voci e tutti i suoni provengano dal posizionamento dell'artista sullo schermo. Può essere sopra, sotto o su an scaffale in un armadio pensile o altro mobile. Utilizzi la posizione che accorda la migliore qualità di suono, però si deve anche pensare alla sicurezza e alla decorazione della stanza. Il canale centrale funziona meglio quando la parte anteriore dell'altoparlante è a livello paro con la televisione oppure con lo scaffale dove è stato messo. Se l'altoparlante centrale è stato incassato, il suono sarà distante e di carattere indefinito. Vedere il diagramma 9. Quando si deve installare il C-C50, C-C100 sopra una televisione, in un armadietto o su un scaffale, collegare i 4 paraurti di gomma alla parte inferiore dell'altoparlante, questo proteggerà sia la superficie di montaggio che l'altoparlante da danni. Semplicemente togliere il paraurto dal foglio e affiggere un paraurto ad ogni angolo sull'altoparlante. Vedere il diagramma 8. manuale per i proprietari 12C-R100 Gli altoparlanti posteriori possono variare molto di posizione dipendente della disposizione generale della stanza ed il posizionamento dei mobili. La posizione ideale è sia sui muri laterali o sui muri posteriori. Muro laterale: Questa posizione utilizza le mura posteriori della stanza per riflettere il suono e creare l'effetto “ambientale”. Muro posteriore: È generalmente utilizzato quando la posizione del muro laterale non vi è disponibile, a causa del posizionamento dei mobili o delle dimensioni della stanza. È utilizzato anche in una configurazione di effetto 6.1 o 7.1. Entrambi le posizioni di montaggio hanno i loro vantaggi e svantaggi; si dovrebbe scegliere la posizione che offre la migliore copertura per tutta la stanza. L'obiettivo degli altoparlanti dell'effetto ambientale (“surround”) durante la riproduzione di una pellicola è di creare un “ambiente” attorno a voi. Gli altoparlanti di canale posteriori sono idealmente messi a una distanza uguale da voi rispetto agli altoparlanti anteriori. Ma questo non è sempre possible in un ambiente di casa. Il C-R100 emetterà il suono da entrambi i fianchi dell'altoparlante, ed è meglio messo dove può utilizzare le mura per riflettere il suono attorno agli ascoltatori. La migliore posizione di montaggio per un sistema 5.1 system è la posizione del muro laterale, piochè fa uso delle mura posteriori e laterali della stanza. Crea un effetto ambientale naturale e il suono nella camera sembrerà più grande di quello che è in realità. In questa posizione, provi di montare l'altoparlante in modo che sia a fianco a voi o un poco dietro di voi. L'altezza dovrebbe essere al di sopra del livello degli orecchi, approssimativamente a 2/3 dall'altezza delle mura. Un buon punto di principio è 6 piedi dal suolo tipicamente, e l'altoparlante dovrebbe essere a 2 piedi sopra la sua testa quando è seduto(a). Queste linee direttrice generale dovrebbero essere utili per la sua scelta di posizionamento. Vedere il diagramma 9. Si può anche ottenere risultati eccellenti nella posizione posteriore. Cerci di non mettere gli altoparlanti direttamente in un angolo. Laschi 2 o più piedi tra l'orlo dell'armadietto ed il muro centrale così il suono può riflettere intorno alla stanza. La posizione posteriore è normalmente scelta quando la stanza non accomoda la posizione del muro laterale a causa delle mure disuguali, bordature di porte, oppure un'apertura grande, ecc. È raccomandato che il centro posteriore (sistema 6.1) o posteriore doppio (7.1) sia messo alla stessa altezza degli altri due altoparlanti posteriori con effetti ambientali quando possible.

MONTAGGIO DEGLI ALTOPARLANTI C-R100

NOTA: Il sistema di montaggio murale del C-R100 è molto semplice. Attenzione particolare deve essere portata per montarla con sicurezza poichè l'altoparlante è pesante e un montaggio improprio potrebbe portare danni al prodotto e/o ferrite. Per favore, seguire le istruzioni accuratamente! Vedere il diagramma 10.

1) Selezionare l'ubicazione più adatta per montare l'altoparlante nella sua

2) Mettere il supporto di montaggio murale contro la parete dove desidera

installare l'altoparlante e marca il centro dei due buchi con una matita. É qui che bisogna inserire gli elementi di montaggio adequati per fissare il cargo di 15 libbre con sicurezza. La ferratura non è inclusa con l'altoparlante datosi che i materiali di costruzione variano molto da un paese all'altro, però la grandezza della testa di vite raccomandata è il numero 8. La lunghezza delle vite è determinato dal materiale del muro.

3) Se installa l'altoparlante direttamente nella muratura in pietre a secco, si

assicura di utilizzare l'ancoraggio adequato, poichè le vite da sole nella muratura a secco non accorderanno un montaggio abbastanza forte. Inserire l'ancoraggio e poi mantenere il supporto di montaggio contro il muro. Inserire le vite finchè l'aggiustaggio è forte. Provi di ubicarle nelle montanti a muro quando possible.

4) Avvitare il bullone incluso nella parte posteriore dell'altoparlante C-R100,

situata sopra la coppa del terminale.Avvitare a mano fino a fondo e poi allentare in direzione anti-orario per un paio di giri. Mettere le due paraurti di gomma autoadesivi incluse nella parte posteriore dell'altoparlante, ad ogni fianco dell'etichetta nel dorso.

5) Mantenere l'altoparlante vertcialmente diritto e inserire la testa del bullone

nel buco grande. Mettere l'altoparlante al suo posto. SINTONIA FINE Prima di iniziare qualsiasi sintonia fine, assicurarsi che tutte le connessioni sono ben fatte e che i vostri altoparlanti sono stati rodati per un minimo di 100 ore. Questo assicurerà risultati adequati. La sua stanza di ascolto è il componente finale del suo sistema audio e farà la differenza tra un suono mediocro e un suono di alta qualità. Riflessioni, che fanno parte di ogni registrazione e riproduzione di musica, avranno un impatto maggiore sul rendimento del vostro sistema. Se la sua stanza è troppo “viva”, cioè ci sono troppo superficie scoperte come finestri in vetro, pavimenti duri e arredamenti fini, potrà trovare che il suono è troppo lucido. Se la sua stanza è “morta”, cioè c'è un tappeto vellutato spesso, mobili pesanti e molti rivestimenti murali, potrà trovare che il suono manca di energia dinamica. Per rimediare questi problemi, dovrebbe considere piccoli cambiamenti all sua stanza poichè generalmente porteranno grandi miglioramenti alla qualità del suono. La maggioranza delle stanze d'ascolto devono equilibrare l'estetica ed il suono, però la pazienza e piccloi aggiustamenti nel posizionamento e regolazioni potranno dargli immensi dividendi acustici. Le basse frequenze dei bassi sono tipicamente quelle più influenzate dalla sua stanza di ascolto. Se trova che il basso nella sua stanza è irregolare o esagerato in certi frequenze, esperimentando con il posizionamento degli altoparlanti frontali o l'orientazione verso la posizione d'ascolto potrà attenuare questi problemi. La prossimità degli altoparlanti ai bordi della stanza, come le mura, avrà un effetto sulla frequenza dei bassi. Se il suo sistema manca di bassi, verificare prima le connessioni per assicurarvi che il suo sistema sia in fase, poi esperimenti con il posizionamento. Più lontano è dal muro, meno uscita globale dei bassi avrà il suo sistema, però i bassi saranno definiti meglio generalmente. Se posiziona i suoi altoparlanti troppo vicino a un bordo di stanza, il basso tipicamente sarà essagerato e mal definito.Aggiustando i suoi altoparlanti alla sua stanza porterà i migliori risultati. Se ha dei problemi con la formazione degli immagini, prima assicurarsi che gli altoparlanti sono in fase l'uno con l'altro. Se questo è il caso e la formazione degli immagini è ancora un problema, mettendo gli altoparlanti più vicino l'uno all'altro o obliquamente un poco (mettendoli ad un angolo verso la posizione d'ascolto) potrà aiutare in questo rispetto. Quando si installa un sistema di suono di effetto ambientale, tutto qui suddetto è vero. La calibrazione della distanza tra gli altoparlanti, aggiustando i ritardi e equilibrando i suoi livelli con un contatore SPL è necessario per ottenere i migliori risultati dal vostro sistema.

Gli armadietti della serie di riferimento C-Series dovrebbero essere lavati delicatamente con solamente un stronfinaccio umido e aqua tiepida ogni tanto, per rimuovere la polvere o gli impronti digitali. Non usi un sgrassante abrasivo o qualsiasi tipo di sgrasante a base di ammoniaco o per pullire i vetri. Per togliere la polvere dal stronfinaccio per la griglia, utilizzi la spazzola che viene con l'aspirapolvere oppure una spugna legermente umida o un stronfinaccio senza polvere. Non tocchi i coni degli altoparlanti direttamente o metterli a contatto con l'acqua o materiali per pulizia poichè potranno causare danni irreparabili. manuale per i proprietari 13Wir beglückwünschen Sie zum Erwerb eines ENERGY
